Design Kit WE-CMB / WE-CMBH Stromkompensierte Netzdrosseln

Inlay herunterladen

Merkmale

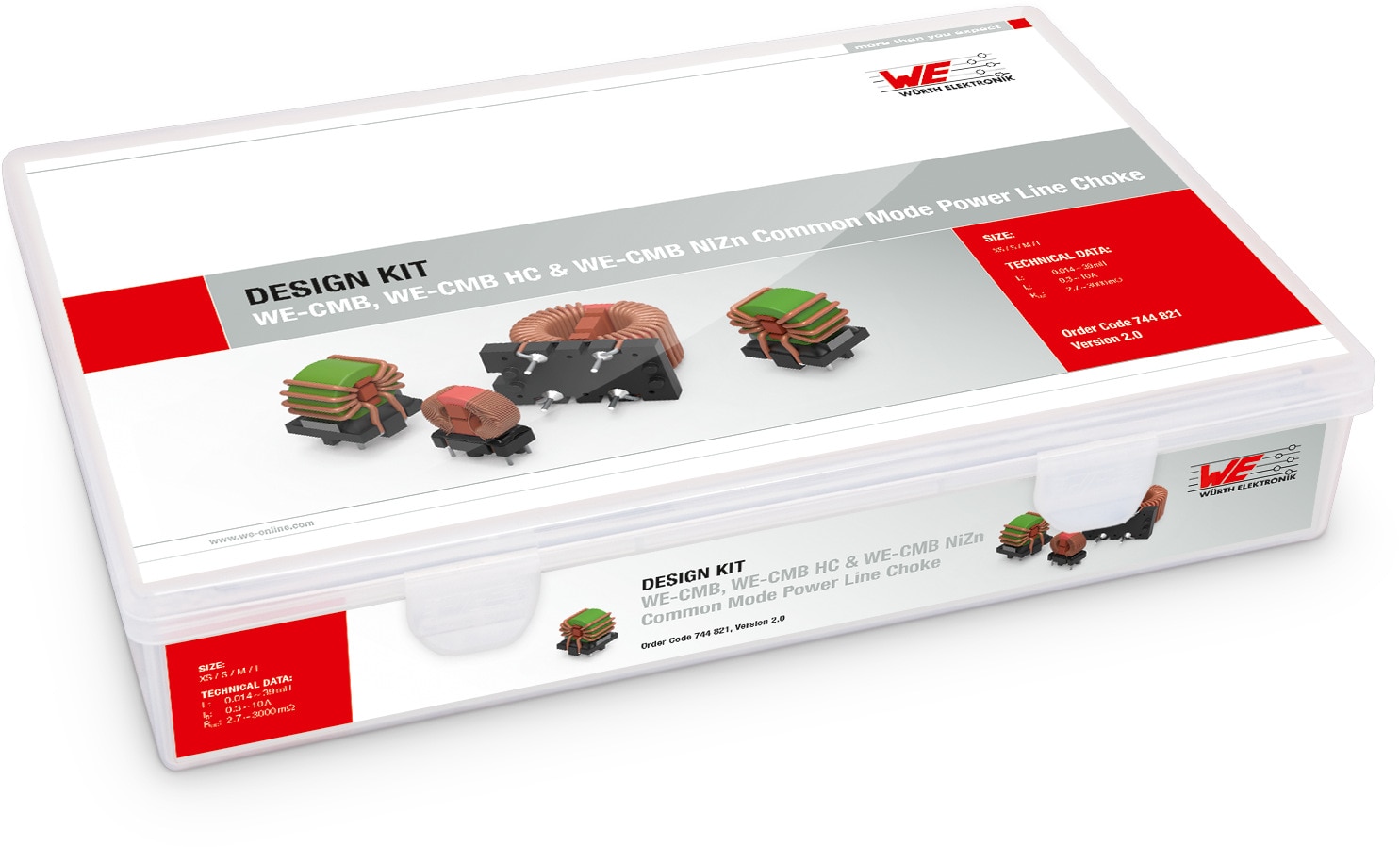

Musterkoffer beinhaltet Bauteile der SMT Stromkompensierten Drosseln WE-CMB Typ XL, XXL sowie WE-CMBH Typ L
Wiederbefüllung gratis

Artikeldaten

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Produktserie	I_R (A)	L (mH)	R_{DC max.} (mΩ)	V_R (V (AC))	V_T (V (AC))	Bauform	Muster
744825320	SPEC		10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMB (rev22b).IntLib \| 8.2 MB ZUK Cadstar_WE-CMB (rev21b).zip \| 20.8 KB CDS CADENCE_WE-CMB (rev21b).zip \| 127.8 MB EAG Eagle_WE-CMB (rev21d).lbr \| 70.6 KB CAD-Dateien ZIP 3D 3D_IndCMB_XL_744825320 (rev1).pdf \| 71.1 MB IGS IGS_744825320 (rev1).igs \| 14.7 MB STP STP_744825320 (rev1).stp \| 5.1 MB Elektrische Modelle ZIP S S-Parameter_744825320 (rev20a).s4p \| 312.8 KB PSP PSpice_WE-CMB (rev24a).zip \| 14.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-CMB Stromkompensierte Netzdrossel	3	20	160	250	1500	XL
744825433	SPEC		10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMB (rev22b).IntLib \| 8.2 MB ZUK Cadstar_WE-CMB (rev21b).zip \| 20.8 KB CDS CADENCE_WE-CMB (rev21b).zip \| 127.8 MB EAG Eagle_WE-CMB (rev21d).lbr \| 70.6 KB CAD-Dateien ZIP 3D 3D_IndCMB_XL_744825433 (rev1).pdf \| 93.4 MB IGS IGS_744825433 (rev1).igs \| 19.3 MB STP STP_744825433 (rev1).stp \| 7.8 MB Elektrische Modelle ZIP S S-Parameter_744825433 (rev20a).s4p \| 311.6 KB PSP PSpice_WE-CMB (rev24a).zip \| 14.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-CMB Stromkompensierte Netzdrossel	3	33	210	250	1500	XL
744834407	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBH (rev22b).IntLib \| 3.1 MB ZUK Cadstar_WE-CMBH (rev19b).zip \| 8.3 KB CDS Cadence_WE-CMBH (rev20a).zip \| 3.2 MB EAG Eagle_WE-CMBH (rev19b).lbr \| 33.6 KB CAD-Dateien ZIP IGS 744834407 (rev1).igs \| 7.3 MB STP 744834407 (rev1).stp \| 1.9 MB Elektrische Modelle ZIP S S-Parameter_744834407 (rev20a).s4p \| 310.6 KB PSP PSpice_WE-CMBH (rev22b).zip \| 5.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-CMBH Stromkompensierte Netzdrossel (Horizontal)	3.5	7	80	250	1500	L
744834405	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBH (rev22b).IntLib \| 3.1 MB ZUK Cadstar_WE-CMBH (rev19b).zip \| 8.3 KB CDS Cadence_WE-CMBH (rev20a).zip \| 3.2 MB EAG Eagle_WE-CMBH (rev19b).lbr \| 33.6 KB CAD-Dateien ZIP IGS 744834405 (rev1).igs \| 7.3 MB STP 744834405 (rev1).stp \| 1.9 MB Elektrische Modelle ZIP S S-Parameter_744834405 (rev20a).s4p \| 308.9 KB PSP PSpice_WE-CMBH (rev22b).zip \| 5.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-CMBH Stromkompensierte Netzdrossel (Horizontal)	4	5	50	250	1500	L
744834433	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBH (rev22b).IntLib \| 3.1 MB ZUK Cadstar_WE-CMBH (rev19b).zip \| 8.3 KB CDS Cadence_WE-CMBH (rev20a).zip \| 3.2 MB EAG Eagle_WE-CMBH (rev19b).lbr \| 33.6 KB CAD-Dateien ZIP IGS 744834433 (rev1).igs \| 7.3 MB STP 744834433 (rev1).stp \| 1.9 MB Elektrische Modelle ZIP S S-Parameter_744834433 (rev20a).s4p \| 309.2 KB PSP PSpice_WE-CMBH (rev22b).zip \| 5.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-CMBH Stromkompensierte Netzdrossel (Horizontal)	5	3.3	37	250	1500	L
7448256033	SPEC		10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMB (rev22b).IntLib \| 8.2 MB ZUK Cadstar_WE-CMB (rev21b).zip \| 20.8 KB CDS CADENCE_WE-CMB (rev21b).zip \| 127.8 MB EAG Eagle_WE-CMB (rev21d).lbr \| 70.6 KB CAD-Dateien ZIP 3D 3D_IndCMB_XL_7448256033 (rev1).pdf \| 29.2 MB IGS IGS_7448256033 (rev1).igs \| 7.1 MB STP STP_7448256033 (rev1).stp \| 2.4 MB Elektrische Modelle ZIP S S-Parameter_7448256033 (rev20a).s4p \| 308.8 KB PSP PSpice_WE-CMB (rev24a).zip \| 14.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-CMB Stromkompensierte Netzdrossel	6	3.3	25	250	1500	XL
744825605	SPEC		10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMB (rev22b).IntLib \| 8.2 MB ZUK Cadstar_WE-CMB (rev21b).zip \| 20.8 KB CDS CADENCE_WE-CMB (rev21b).zip \| 127.8 MB EAG Eagle_WE-CMB (rev21d).lbr \| 70.6 KB CAD-Dateien ZIP 3D 3D_IndCMB_XL_744825605 (rev1).pdf \| 41.2 MB IGS IGS_744825605 (rev1).igs \| 10.7 MB STP STP_744825605 (rev1).stp \| 4.7 MB Elektrische Modelle ZIP S S-Parameter_744825605 (rev20a).s4p \| 309 KB PSP PSpice_WE-CMB (rev24a).zip \| 14.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-CMB Stromkompensierte Netzdrossel	6	5	45	250	1500	XL
744834622	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBH (rev22b).IntLib \| 3.1 MB ZUK Cadstar_WE-CMBH (rev19b).zip \| 8.3 KB CDS Cadence_WE-CMBH (rev20a).zip \| 3.2 MB EAG Eagle_WE-CMBH (rev19b).lbr \| 33.6 KB CAD-Dateien ZIP IGS 744834622 (rev1).igs \| 7.3 MB STP 744834622 (rev1).stp \| 1.9 MB Elektrische Modelle ZIP S S-Parameter_744834622 (rev20a).s4p \| 308.7 KB PSP PSpice_WE-CMBH (rev22b).zip \| 5.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-CMBH Stromkompensierte Netzdrossel (Horizontal)	6	2.2	22	250	1500	L
744834101	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMBH (rev22b).IntLib \| 3.1 MB ZUK Cadstar_WE-CMBH (rev19b).zip \| 8.3 KB CDS Cadence_WE-CMBH (rev20a).zip \| 3.2 MB EAG Eagle_WE-CMBH (rev19b).lbr \| 33.6 KB CAD-Dateien ZIP IGS 744834101 (rev1).igs \| 7.3 MB STP 744834101 (rev1).stp \| 1.9 MB Elektrische Modelle ZIP S S-Parameter_744834101 (rev20a).s4p \| 309.1 KB PSP PSpice_WE-CMBH (rev22b).zip \| 5.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-CMBH Stromkompensierte Netzdrossel (Horizontal)	10	1	12.5	250	1500	L
7448251201	SPEC		10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMB (rev22b).IntLib \| 8.2 MB ZUK Cadstar_WE-CMB (rev21b).zip \| 20.8 KB CDS CADENCE_WE-CMB (rev21b).zip \| 127.8 MB EAG Eagle_WE-CMB (rev21d).lbr \| 70.6 KB CAD-Dateien ZIP 3D 3D_IndCMB_XL_7448251201 (rev1).pdf \| 22.3 MB IGS IGS_7448251201 (rev1).igs \| 5.2 MB STP STP_7448251201 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP S S-Parameter_7448251201 (rev20a).s4p \| 309.9 KB PSP PSpice_WE-CMB (rev24a).zip \| 14.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-CMB Stromkompensierte Netzdrossel	12	1	9	250	1500	XL
7448261418	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMB (rev22b).IntLib \| 8.2 MB ZUK Cadstar_WE-CMB (rev21b).zip \| 20.8 KB CDS CADENCE_WE-CMB (rev21b).zip \| 127.8 MB EAG Eagle_WE-CMB (rev21d).lbr \| 70.6 KB CAD-Dateien ZIP 3D dae_gltf_7448261418 (rev1).dae \| 14.8 MB IGS IGS_7448261418 (rev1).igs \| 9.1 MB STP STP_7448261418 (rev1).stp \| 2 MB Elektrische Modelle ZIP S S-Parameter_7448261418 (rev20a).s4p \| 308.8 KB PSP PSpice_WE-CMB (rev24a).zip \| 14.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-CMB Stromkompensierte Netzdrossel	14	1.8	9.5	250	1500	XXL
7448262013	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMB (rev22b).IntLib \| 8.2 MB ZUK Cadstar_WE-CMB (rev21b).zip \| 20.8 KB CDS CADENCE_WE-CMB (rev21b).zip \| 127.8 MB EAG Eagle_WE-CMB (rev21d).lbr \| 70.6 KB CAD-Dateien ZIP 3D dae_gltf_7448262013 (rev1).dae \| 9.9 MB IGS IGS_7448262013 (rev1).igs \| 6.1 MB STP STP_7448262013 (rev1).stp \| 1.2 MB Elektrische Modelle ZIP S S-Parameter_7448262013 (rev20a).s4p \| 308.8 KB PSP PSpice_WE-CMB (rev24a).zip \| 14.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-CMB Stromkompensierte Netzdrossel	20	1.3	6.2	250	1500	XXL
7448262510	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMB (rev22b).IntLib \| 8.2 MB ZUK Cadstar_WE-CMB (rev21b).zip \| 20.8 KB CDS CADENCE_WE-CMB (rev21b).zip \| 127.8 MB EAG Eagle_WE-CMB (rev21d).lbr \| 70.6 KB CAD-Dateien ZIP 3D dae_gltf_7448262510 (rev1).dae \| 12.3 MB IGS IGS_7448262510 (rev1).igs \| 5.6 MB STP STP_7448262510 (rev1).stp \| 1.1 MB Elektrische Modelle ZIP S S-Parameter_7448262510 (rev20a).s4p \| 308.5 KB PSP PSpice_WE-CMB (rev24a).zip \| 14.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-CMB Stromkompensierte Netzdrossel	25	1	4.5	250	1500	XXL
7448263505	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMB (rev22b).IntLib \| 8.2 MB ZUK Cadstar_WE-CMB (rev21b).zip \| 20.8 KB CDS CADENCE_WE-CMB (rev21b).zip \| 127.8 MB EAG Eagle_WE-CMB (rev21d).lbr \| 70.6 KB CAD-Dateien ZIP 3D dae_gltf_7448263505 (rev1).dae \| 7.6 MB IGS IGS_7448263505 (rev1).igs \| 4.4 MB STP STP_7448263505 (rev1).stp \| 872.9 KB Elektrische Modelle ZIP S S-Parameter_7448263505 (rev20a).s4p \| 309.4 KB PSP PSpice_WE-CMB (rev24a).zip \| 14.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-CMB Stromkompensierte Netzdrossel	35	0.5	2.3	250	1500	XXL
