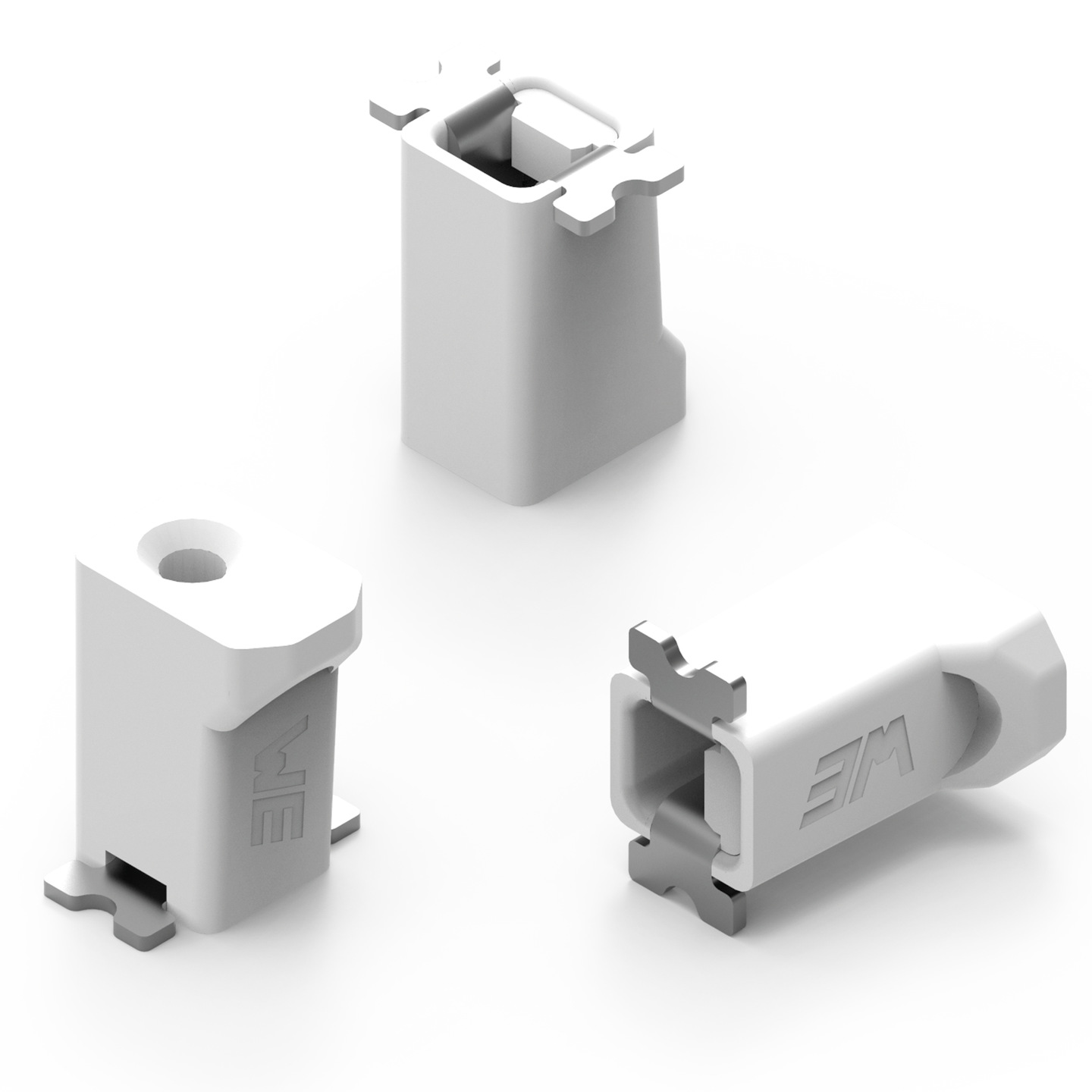

WR-LECO Single Contact - Poke In Connector - Vertical Cable Entry - SMT

General Information
Betriebstemperatur	-40 °C up to +130 °C

Electrical Properties
Arbeitsspannung	600 V (AC)
Spannungsfestigkeit	2200 V (AC)
I_R	7 A
Kontaktwiderstand	10 mΩ

Material Properties
Isolationsmaterial	PA 9T
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Grau
Kontaktmaterial	Phosphorbronze
Kontaktbeschichtung	Zinn über Nickel

Wire Properties
Solid Wire Section (AWG)	18 to 20 (AWG)
Solid Wire Section (Metric)	0.2 to 0.5 (mm²)
Kabellänge	6 up to 7 (mm)

Certification
cULus Zulassung	E323964

Application Notes

ANE018 Kunststoff-Materialeigenschaften
PDF

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Design Kit	Muster
695401000222	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-LECO (rev23b).IntLib \| 1.6 MB CDS Cadence_WR-LECO_rev23a (rev23a).zip \| 6.4 MB EAG Eagle_WR-LECO (rev23a).lbr \| 121.3 KB CAD-Dateien ZIP 3D Download_3D_695401000222 (rev1).pdf \| 92.5 KB IGS Download_IGS_695401000222 (rev1).igs \| 785.3 KB STP Download_Step_695401000222 (rev1).step \| 168.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	612690

Artikel Nr.	Datenblatt
695401000222	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions
