MagI³C-VISM Variable Isolated SIP Module

Geregelte Ausgangsspannung

MagI³C-VISM Variable Isolated SIP Module

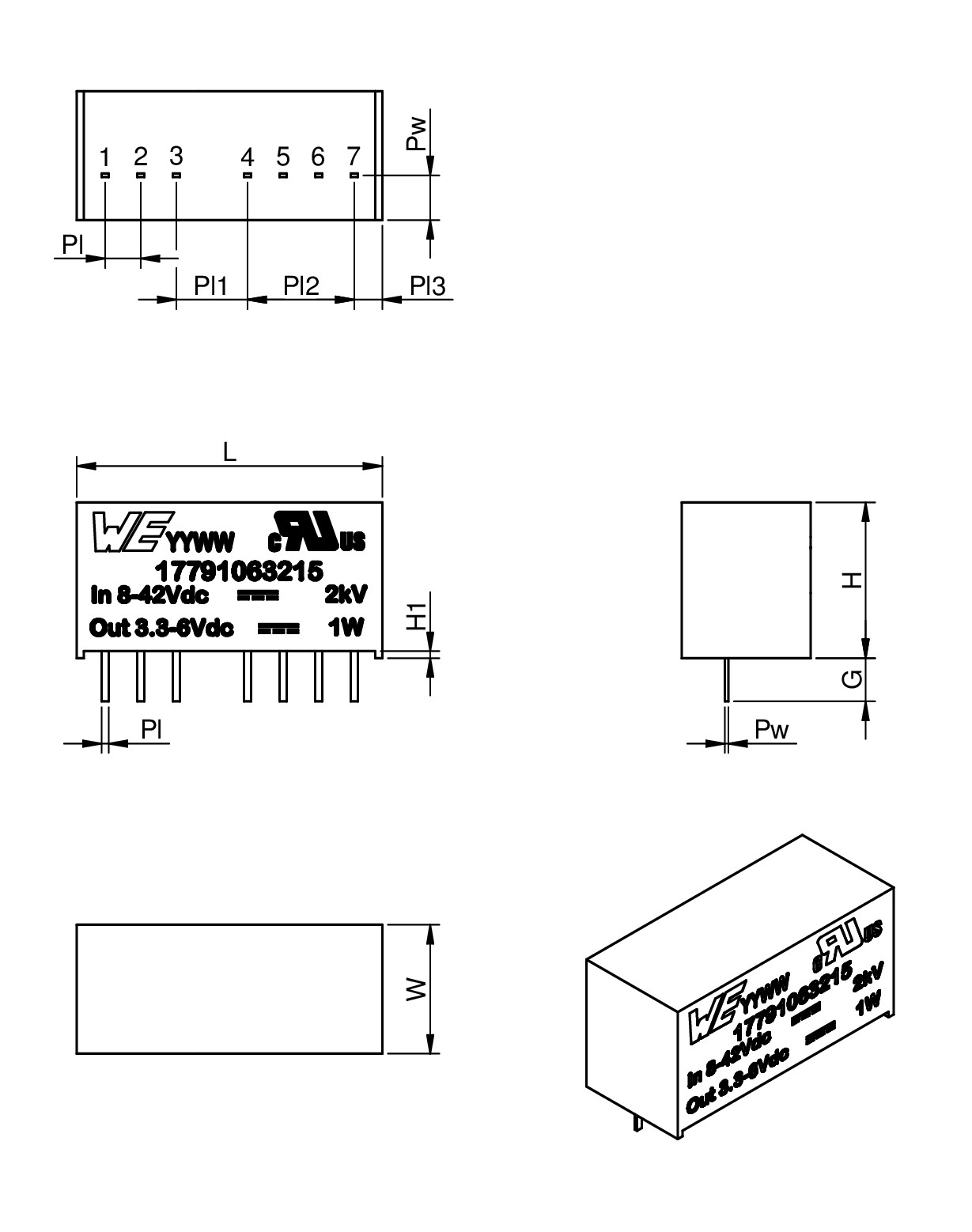

Bauform Maße 3DL
(mm)		W
(mm)		H
(mm)		Montageart
SIP-8 21.8 9.2 11.1 THT

Merkmale

  • Einfachstes Design (kein Transformator Fachwissen erforderlich)
  • Bedrahtete Gehäuse für einfache Bestückung und Prototypenbau
  • Keine externe Beschaltung (alle Komponenten einschließlich CIN und COUT sind integriert)
  • Einstellen der Ausgangsspannung mit nur einem Widerstand
  • ON / OFF control Pin
  • Statischer und Dynamischer Power Boost
  • Einfache funktionale Isolation für Überspannungsschutz, Vermeidung von Masseschleifen und Massepegel Versatz, Störungen in Signalpfad- oder Sensor-Systemen
  • Industrie Standard Gehäuse und Anschluss Konfiguration
  • Geringe leitungsgebundene und abgestrahlte EMV (konform nach Norm EN55022 Klasse B / CISPR-22)
  • IEC/EN/UL60950 & IEC/EN/UL62368 Zulassung

Anwendung

  • Datenerfassung
  • Prüf- und Messtechnik
  • Versorgung von Schnittstellen und Mikrocontrollern
  • Industrieelektronik

MagI³C Power Module Designer

Ermöglicht schnelles und einfaches Design-in eines Power Modules ohne DC/DC-Wandlerkenntnisse. Mehr dazu im Webinar:

MagI³C Power Module Designer in REDEXPERT

Altium Design Examples

Leistungsoptimierte Layouts über Copy & Paste. Erfahren Sie mehr über Altium Design-Beispiele, um Ihr Design-In zu beschleunigen.

Tutorial ansehen

Artikeldaten

SIP-8
Artikel Nr. Daten­blatt Simu­lation Downloads StatusVin
(V)		Vout
(V)		PO
(W)		VISO
(V (DC))		L
(mm)		W
(mm)		H
(mm)		Evaluation KitFiltertüte Muster
17791063215SPEC
3 Dateien

EDA-Modelle: Bauteile
ZIP

Alle 3 Dateien als ZIP herunterladen
ZIP

 Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 8 - 42 3.3 - 6 1 2000 21.8 9.2 11.117800VISM
177001BAG
Artikel Nr. Daten­blatt Simu­lation
17791063215SPEC
Muster
Artikel Nr. Daten­blatt Simu­lation Downloads StatusVin
(V)		Vout
(V)		PO
(W)		VISO
(V (DC))		L
(mm)		W
(mm)		H
(mm)		Evaluation KitFiltertüte Muster
