Metis-e & EV-Kits | Funkmodule | Würth Elektronik Produktkatalog

Merkmale

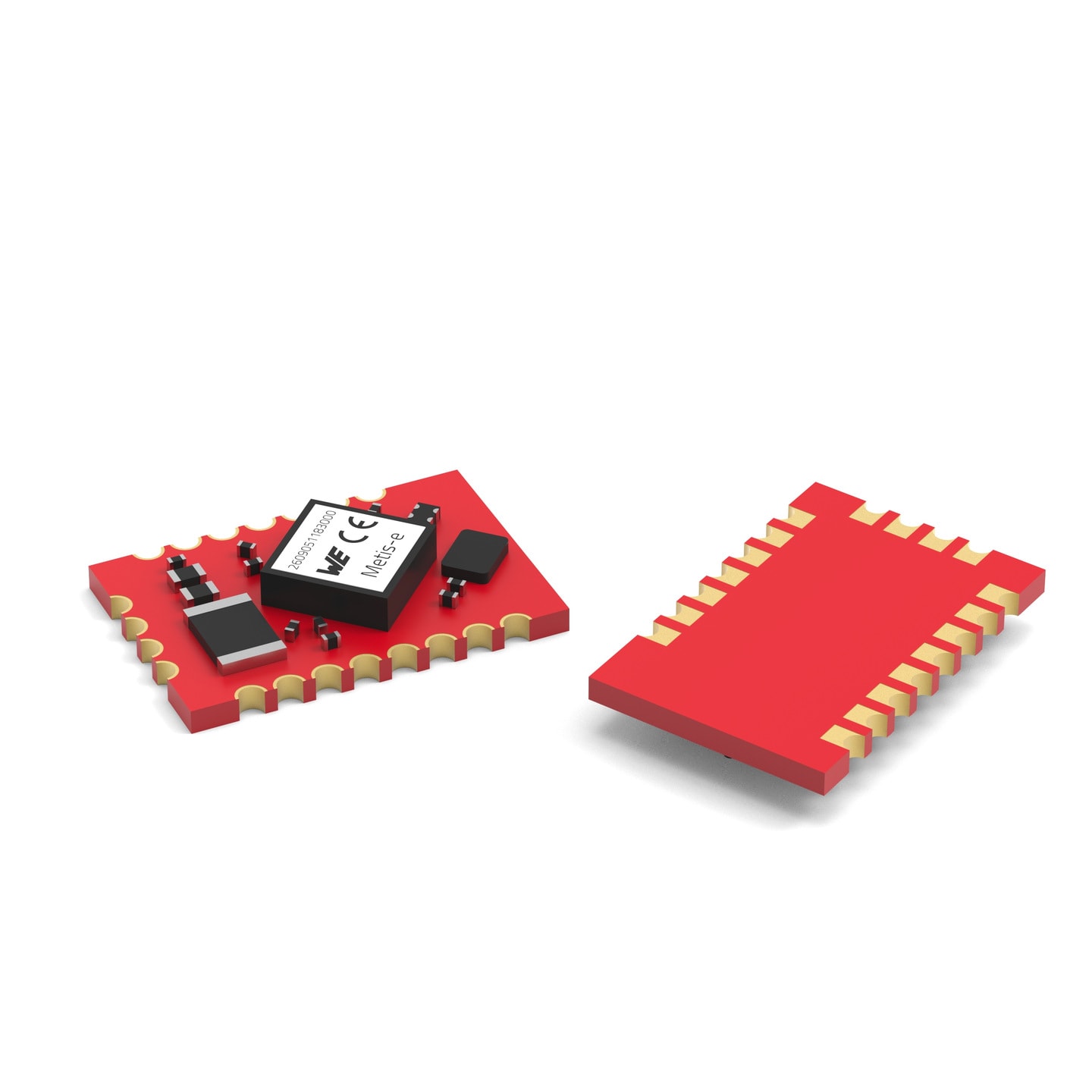

Kompaktes und kostenoptimiertes Modul mit verbesserter Leistung
Operating Modes: Idle-Mode, Receiving-Mode, Transmitting-Mode und Standby/Shutdown-Mode
Wireless M-Bus EN13757-4: 2013 Standard
OMS (Open Metering System) Unterstützung
Reichweite bis zu 1500 m Sichtlinie (line of sight)
Kleine Bauform: 12 x 8 x 2 mm (L x B x H)
HF-Ausgangsleistung 14 dBm
Einfaches Umschalten zwischen den Betriebsarten S, T und C
Einstellbare RF-Datenraten
Kommunikation über UART/SPI-Schnittstelle
Erhältlich auf Tape and Reel für die SMT-Bestückung
ACC Software - PC Tool zur Konfiguration und zum Updaten des Moduls
Wireless Connectivity SDK
WE UART Terminal

Anwendung

Smart Metering
Smart Buildings
Advanced Metering Infrastructure
Environmental Monitoring

Application Notes

Entdecke, was die von Würth Elektronik entwickelte Firmware alles kann - die WE-ProWare

Artikeldaten

Alle

Funkmodul

EV-Kits

Artikel Nr.	Datenblatt	Manual	Downloads	Status	Description	Frequenzbereich (MHz)	d_LoS (m)	P_{Tx, 50 Ω} (dBm)	Rx_{sens, 50 Ω} (dBm)	V_{DD min.} (V)	V_{DD max._(V)}	R_{b max.} (kbps)	L (mm)	W (mm)	H (mm)	Funkmodul	Antenne	Evaluation Kit	Muster
2609059283001	–	PDF	5 Dateien EDA-Modelle: Bauteile ZIP ALT LIB_WE_WIRL_Altium (revV16.0).zip \| 3.2 MB EAG LIB_WE_WIRL_Eagle (revV16.0).zip \| 34 KB CAD-Dateien ZIP 3D 3D_260905118xxx (rev1).pdf \| 576.1 KB IGS IGS_260905118xxx (rev1).igs \| 2.2 MB STP STP_260905118xxx (rev1).stp \| 570.4 KB Alle 5 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	EV-Kit Metis-e	–	–	–	–	–	–	–	–	–	–	2609051183000	2600130086	–
2609051183000	SPEC	PDF	–	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Metis-e	868.3 - 869.525	1500	14	-107	2.2	3.8	100	12	8	2	–	2600130081 2600130082 2600130086	2609059283001

Artikel Nr.	Datenblatt
2609059283001	–
2609051183000	SPEC

Muster

Artikel Nr.	Datenblatt	Manual	Downloads	Status	Description	Frequenzbereich (MHz)	d_LoS (m)	P_{Tx, 50 Ω} (dBm)	Rx_{sens, 50 Ω} (dBm)	V_{DD min.} (V)	V_{DD max._(V)}	R_{b max.} (kbps)	L (mm)	W (mm)	H (mm)	Funkmodul	Antenne	Evaluation Kit	Muster

Software Downloads

Wireless Connectivity SDK

Das Ziel des Wireless Connectivity Software Development Kit (SDK) ist es, den Aufwand auf Kundenseite zu minimieren, damit seine Host-MCU mit Würth Elektronik eiSos Funkmodulen kommunizieren kann. Es enthält die Implementierung aller verfügbaren Befehle in reinem C-Code. Um die Integration von jedes beliebige Würth Elektronik eiSos-Funkmodul zu integrieren, muss der Anwender lediglich den entsprechenden C-Code auf seinen Host-Prozessor portieren. Dies reduziert den Zeitaufwand für die Entwicklung der Software-Schnittstelle zum Funkmodul.

Jetzt herunterladen auf GitHub

ACC Tool

Das "ACC V3" ist ein Tool zum Update und zur Konfiguration bestimmter Funkmodule. Zu den unterstützten Funktionen gehören das Suchen und Hochladen neuer Firmwares sowie die Änderung der verfügbaren Konfigurationsparameter. Es ermöglicht dem Benutzer die volle Kontrolle über alle unterstützten Produkte.

Auf Grund aktueller export-rechtlicher Einschränkungen sind wir angehalten, die Zurverfügungstellung von Software zu kontrollieren. Für den Download der Software, wenden Sie sich bitte direkt an unseren technischen Support oder ihren lokalen Außendienstmitarbeiter. Vielen Dank für Ihr Verständnis.

WE UART Terminal

Starten Sie Ihr Prototyping sofort.Der WE UART Terminal ist eine einfach zu bedienende PC-Software, die die vollständige Steuerung der Würth Elektronik eiSos Funkmodule über eine intuitive GUI ermöglicht. Dieses Tool zusammen mit den Evaluationsboards ermöglicht ein schnelles Prototyping und Testen verschiedener Funktionen der Funkmodule.

Einfache Einrichtung
Intuitive Benutzeroberfläche
Farbcodierte Paketinterpretation
100% Protokollverfolgbarkeit

Jetzt herunterladen

Wireless M-Bus

Wireless Meter Bus (wM-BUS) ist die Erweiterung des Meter Bus (M-BUS) um ein drahtloses Protokoll- und Rollenschema zur Abwicklung der Kommunikation über eine standardisierte drahtlose Kommunikationsschnittstelle zwischen Zählern und Datenloggern - so genannten Smart Meter Gateways (SMGW). Dieses Schema ist in der europäischen Norm EN 13757 und ihren Teilnormen festgelegt. Die Motivation dieser Norm ist es, eine automatisierte Messung und Verarbeitung von Daten zu ermöglichen, die Nutzung von Ressourcen zu verfolgen und die Bereitstellung zu optimieren, um eine "Advanced Metering Infrastructure" (AMI) zu schaffen.

Solche intelligenten Netz-/Zählergeräte sind in der Regel batteriebetrieben und benötigen eine weitreichende und robuste drahtlose Kommunikation. Dies ist der Grund für die Nutzung der Sub-GHz-Frequenzen in den freien ISM-Bändern. EN13757-4 spezifiziert die Funkoptionen im 169 MHz, 434 MHz oder 868 MHz Band, je nach Region.

Anwendungen

Vorteile für die Kunden

„Beinahe Live"-Datenzugriff auf die aktuelle Ressourcennutzung, einschließlich einer Live"-Kostenabschätzung anstelle einer jährlichen Abrechnung
Vergleich auf Tagesbasis, wenn Daten verfügbar sind
Keine Kosten für die manuelle Ablesung, kein Gedränge mit einem jährlichen Termin für den Ableser
Sicher durch Verschlüsselung, nur der Eigentümer der Daten kennt den Schlüssel, der zum Entschlüsseln der Zählermeldungen benötigt wird
Mehrere Messdienstleister können sich ein einziges Smart Meter Gateway teilen (Wasser, Gas, Strom, Heizkosten, ...)

Nachteile für die Kunden

Hohe Anfangskosten: Smart-Meter-Gateway und Zähler mit Funkschnittstelle
Batterielebensdauer erfordert bei batteriebetriebenen Geräten einen Austausch der Geräte alle 7 - 10 Jahre - aus Sicherheitsgründen ist ein "einfacher" Batteriewechsel oft nicht möglich
