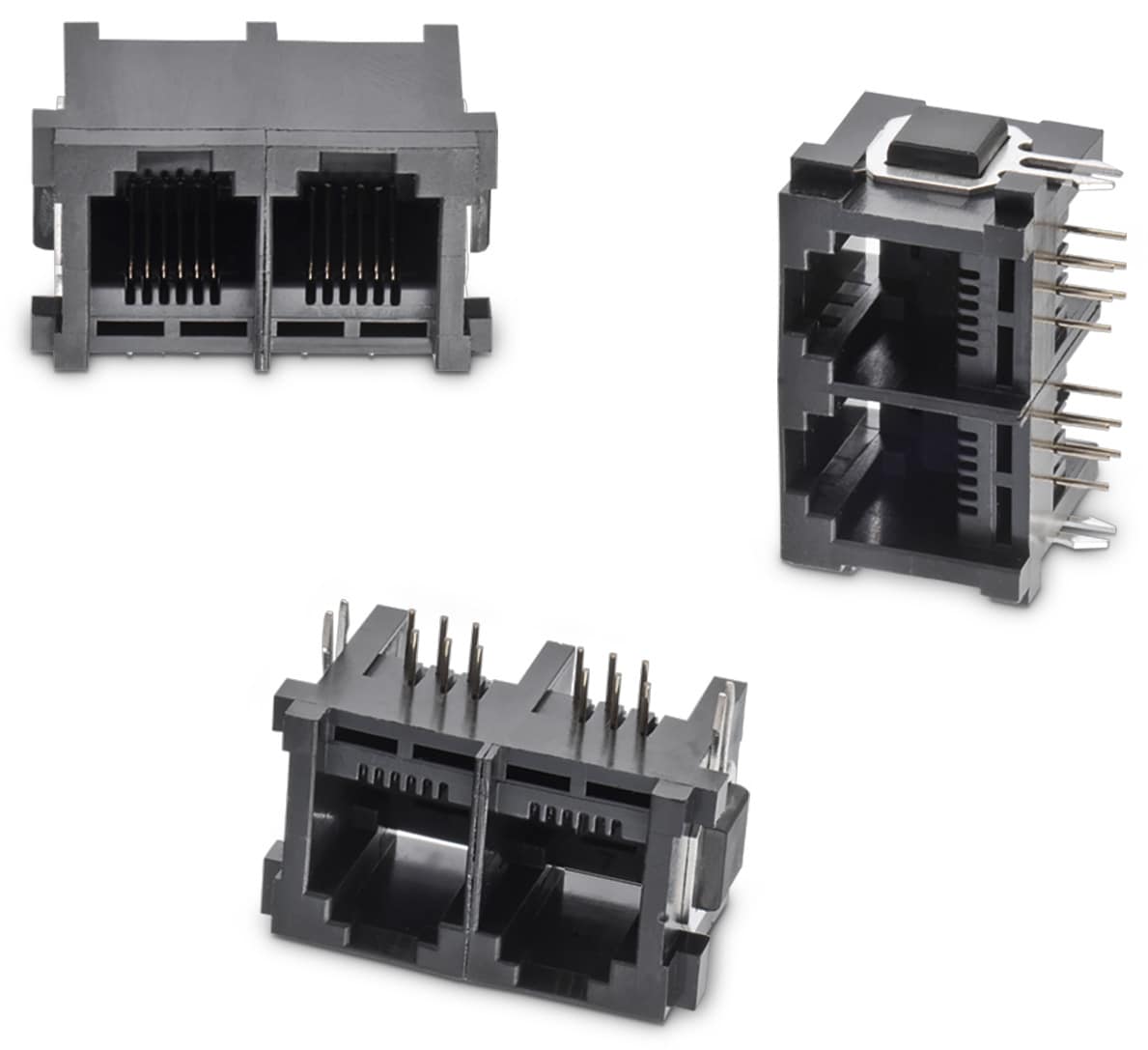

WR-MJ Modular Jack Horizontal Plastic 6P6C Assembly Tab Up

General Information
Betriebstemperatur	-40 °C up to +85 °C
Einhaltung	RoHS
Qualitätsklasse	500 Mating cycles

Material Properties
Isolationsmaterial	PBT
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Schwarz
Farbe	Schwarz
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold
Kontakttyp	Stamped
Abschirmmaterial	Messing
Schirmungsbeschichtung	Nickel

Electrical Properties
I_{R 1}	1.5 A
Arbeitsspannung	120 V (AC)
Spannungsfestigkeit	1000 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	500 MΩ

Packaging Properties
Verpackung	Tray

Wellenlöten ist das Verfahren zum Löten von Bauteilen mit Durchgangslöchern auf einer Leiterplatte, bei dem die freiliegenden Kontakte der auf der Leiterplatte platzierten Bauteile über eine Welle aus geschmolzenem Zinnlot geführt werden. Die Lötwelle fließt unter die Leiterplatte und bringt durch Kapillarwirkung Lot auf die Kontakte der auf der Leiterplatte platzierten Bauteile auf. Es wird hauptsächlich zum Löten von Durchgangslochsteckern auf Leiterplatten verwendet.

Diese beiden empfohlenen Wellenlötprofile dienen nur zu Informationszwecken. Bitte berücksichtigen Sie bei der Wahl Ihrer Lötparameter bzw. eines geeigneten Lötprofils das Kunststoffmaterial, die Leiterplatteneigenschaften, die Steckverbinderbereiche und andere technische Eigenschaften.

Mehr erfahren

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	xPxC	Tab	EMI	Montageart	Design Kit
615006149421L	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MJ (rev23a).IntLib \| 18.3 MB CDS Cadence_WR-MJ (rev24a).zip \| 83.4 MB EAG Eagle_WR-MJ (rev23b).lbr \| 509 KB CAD-Dateien ZIP 3D 615006149421L_1 (rev1).pdf \| 233 KB IGS 615006149421L (rev1).igs \| 2.1 MB STP 615006149421L (rev1).stp \| 1004.9 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6P6C	Up	Nein	THT	615001
