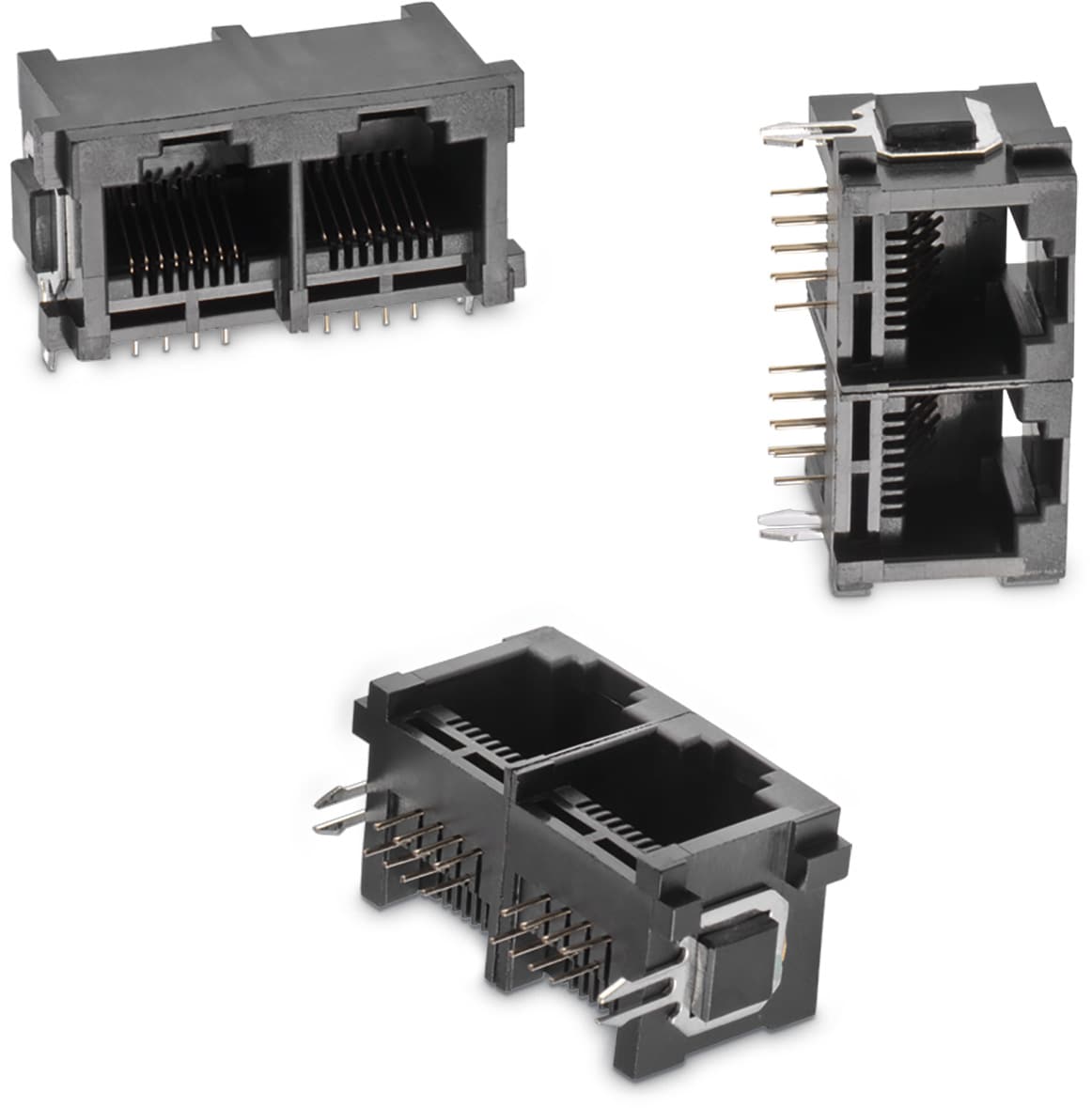

WR-MJ Modular Jack Horizontal Plastic 8P8C Assembly Tab Up

General Information
Betriebstemperatur	-40 °C up to +85 °C
Einhaltung	RoHS
Qualitätsklasse	500 Mating cycles

Material Properties
Isolationsmaterial	PBT
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Schwarz
Farbe	Schwarz
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold
Kontakttyp	Stamped
Abschirmmaterial	Messing
Schirmungsbeschichtung	Nickel

Electrical Properties
I_{R 1}	1.5 A
Arbeitsspannung	120 V (AC)
Spannungsfestigkeit	1000 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	500 MΩ

Packaging Properties
Verpackung	Tray

Application Notes

ANP116 Gigabit-Ethernet-Schnittstelle unter EMV Gesichtspunkten
PDF

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	xPxC	Typ	Montageart	Anwendungssystem	Design Kit	Muster
615008149521L	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MJ (rev23a).IntLib \| 18.3 MB CDS Cadence_WR-MJ (rev24a).zip \| 83.4 MB EAG Eagle_WR-MJ (rev23b).lbr \| 509 KB CAD-Dateien ZIP 3D 615008149521L_1 (rev1).pdf \| 254.3 KB IGS 615008149521L (rev1).igs \| 2.4 MB STP 615008149521L (rev1).stp \| 1.1 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8P8C	Horizontal	THT	CAT 3	615001
615008149521M	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MJ (rev23a).IntLib \| 18.3 MB CDS Cadence_WR-MJ (rev24a).zip \| 83.4 MB EAG Eagle_WR-MJ (rev23b).lbr \| 509 KB CAD-Dateien ZIP 3D 615008149521M_1 (rev1).pdf \| 241.3 KB IGS 615008149521M (rev1).igs \| 2.2 MB STP 615008149521M (rev1).stp \| 1 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8P8C	Horizontal	THT	CAT 3	615001
615008149521R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MJ (rev23a).IntLib \| 18.3 MB CDS Cadence_WR-MJ (rev24a).zip \| 83.4 MB EAG Eagle_WR-MJ (rev23b).lbr \| 509 KB CAD-Dateien ZIP 3D 615008149521R_1 (rev1).pdf \| 253 KB IGS 615008149521R (rev1).igs \| 2.4 MB STP 615008149521R (rev1).stp \| 1.1 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8P8C	Horizontal	THT	CAT 3	615001
615024149521	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MJ (rev23a).IntLib \| 18.3 MB CDS Cadence_WR-MJ (rev24a).zip \| 83.4 MB EAG Eagle_WR-MJ (rev23b).lbr \| 509 KB CAD-Dateien ZIP 3D 615024149521 (rev1).pdf \| 735.7 KB IGS 615024149521 (rev1).igs \| 6.8 MB STP 615024149521 (rev1).stp \| 3.1 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8P8C	Horizontal	THT	CAT 3	615001
615016149521	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MJ (rev23a).IntLib \| 18.3 MB CDS Cadence_WR-MJ (rev24a).zip \| 83.4 MB EAG Eagle_WR-MJ (rev23b).lbr \| 509 KB CAD-Dateien ZIP 3D 615016149521 (rev1).pdf \| 502.5 KB IGS 615016149521 (rev1).iges \| 4.8 MB STP 615016149521 (rev1).stp \| 2.2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8P8C	Horizontal	THT	CAT 3	615001
615032149521	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MJ (rev23a).IntLib \| 18.3 MB CDS Cadence_WR-MJ (rev24a).zip \| 83.4 MB EAG Eagle_WR-MJ (rev23b).lbr \| 509 KB CAD-Dateien ZIP 3D 3D_615032149521 (rev1).pdf \| 620.3 KB IGS Download_IGS_615032149521 (rev1).igs \| 6.8 MB STP Download_STP_615032149521 (rev1).stp \| 3.1 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8P8C	Horizontal	THT	CAT 3	615001

Artikel Nr.	Datenblatt
615008149521L	SPEC
615008149521M	SPEC
615008149521R	SPEC
615024149521	SPEC
615016149521	SPEC
615032149521	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	xPxC	Typ	Montageart	Anwendungssystem	Design Kit	Muster

Passend zu

Signalübertrager

Zubehör

WA-PCCA Plastic Caps for RJ45 Modular Jack

WA-PCCA Plastic Caps for RJ45 Modular Jack

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Modular Jack & Kommunikationssteckverbinder
