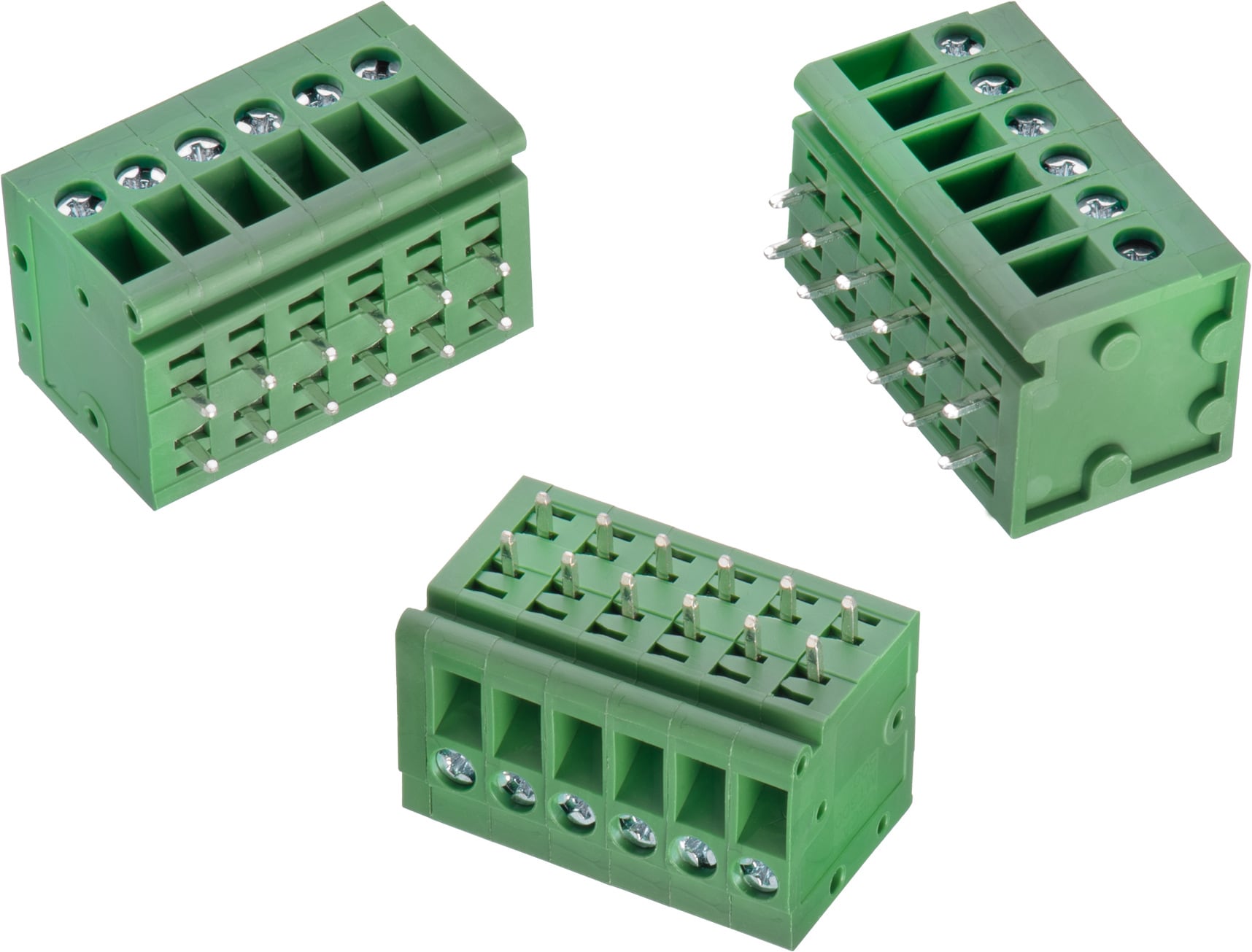

WR-TBL Series 126B - Excenter Clamp 5.00mm pitch - Horizontal cable entry - THT | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	RoHS
Raster	5 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Grün
Kontaktmaterial	Stahl
Kontaktbeschichtung	Zink
Schraubanschlussmaterial	Stahl
Schraubanschlussbeschichtung	Zink
Kabelschutzmaterial	Stahl

Electrical Properties
I_R	20 A
Arbeitsspannung	300 V (AC)
Arbeitsspannung [cULus]	300 V (AC)
Spannungsfestigkeit	2000 V (AC)
Spannungsfestigkeit [cULus]	2000 V (AC)
Kontaktwiderstand	20 mΩ
R_C	20 mΩ

Mechanical Properties
Kabellänge	9 (mm)
Schraube	M2

Certification
cULus Zulassung	E315414

Packaging Properties
Verpackung	Karton

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit
691126710002B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 3D_691126710002B (rev1).pdf \| 271.5 KB IGS 691126710002B (rev1).igs \| 2.4 MB STP 691126710002B (rev1).stp \| 909.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Pressure Clamp	PCB	Ja	Horizontal	30 to 12 (AWG) 0.2 to 2.5 (mm²)	691001
691126710003B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 3D_691126710003B (rev1).pdf \| 272.7 KB IGS 691126710003B (rev1).igs \| 2.4 MB STP 691126710003B (rev1).stp \| 910.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	Pressure Clamp	PCB	Ja	Horizontal	30 to 12 (AWG) 0.2 to 2.5 (mm²)	–
691126710004B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 3D_691126710004B (rev1).pdf \| 273.9 KB IGS 691126710004B (rev1).igs \| 2.4 MB STP 691126710004B (rev1).stp \| 911 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Pressure Clamp	PCB	Ja	Horizontal	30 to 12 (AWG) 0.2 to 2.5 (mm²)	–
691126710005B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 3D_691126710005B (rev1).pdf \| 275.1 KB IGS 691126710005B (rev1).igs \| 2.4 MB STP 691126710005B (rev1).stp \| 911.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	Pressure Clamp	PCB	Ja	Horizontal	30 to 12 (AWG) 0.2 to 2.5 (mm²)	–
691126710006B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 3D_691126710006B (rev1).pdf \| 276.3 KB IGS 691126710006B (rev1).igs \| 2.4 MB STP 691126710006B (rev1).stp \| 912.6 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Pressure Clamp	PCB	Ja	Horizontal	30 to 12 (AWG) 0.2 to 2.5 (mm²)	–
691126710008B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 3D_691126710008B (rev1).pdf \| 278.6 KB IGS 691126710008B (rev1).igs \| 2.4 MB STP 691126710008B (rev1).stp \| 914.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Pressure Clamp	PCB	Ja	Horizontal	30 to 12 (AWG) 0.2 to 2.5 (mm²)	–

Artikel Nr.	Datenblatt
691126710002B	SPEC
691126710003B	SPEC
691126710004B	SPEC
691126710005B	SPEC
691126710006B	SPEC
691126710008B	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit	Muster

Terminal Blocks - Standard, Personalized & Highly Customized

Tailored to your needs

Custom & Standard Terminal Blocks

Neben einem Portfolio von mehr als 2000 Standardbauteilen, bietet Würth Elektronik verschiedene Möglichkeiten, die Produkte auf Ihre spezifischen Anforderungen zuzuschneiden. Personalisierte Modifikationen von Standard Terminal Blocks sind bei kleinen bis mittleren Stückzahlen als besonderer Service innerhalb weniger Tage verfügbar. Komplett kundenspezifische Lösungen sind in hohen Stückzahlen innerhalb weniger Wochen möglich. Eigene Konstruktion, Werkzeugbau und Prototypenbau stellen sicher, dass alle kundenspezifischen Anforderungen erfüllt werden.
