WE-ASI AS-Interface-Drossel

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart

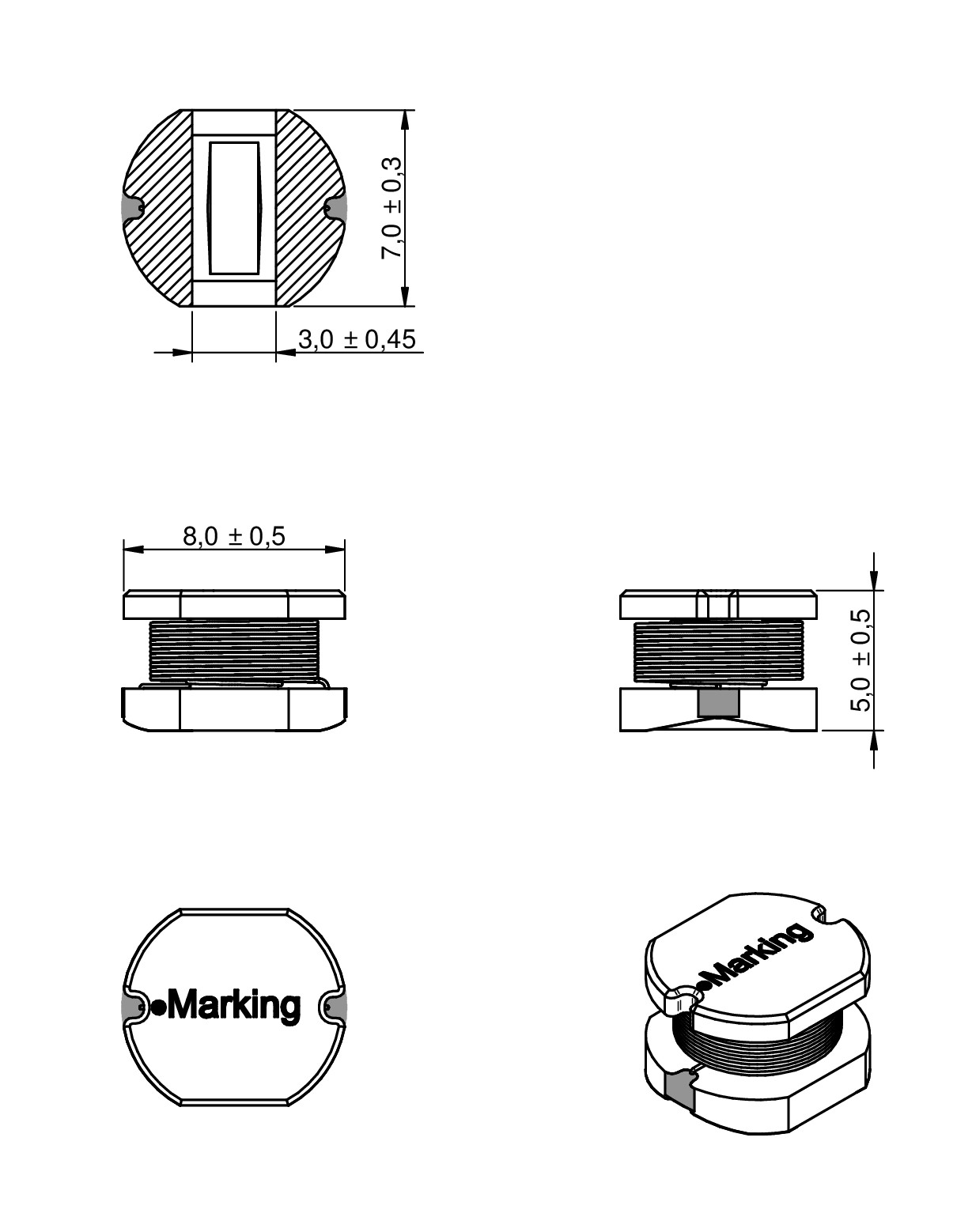

Sensor		8	7	5	SMT

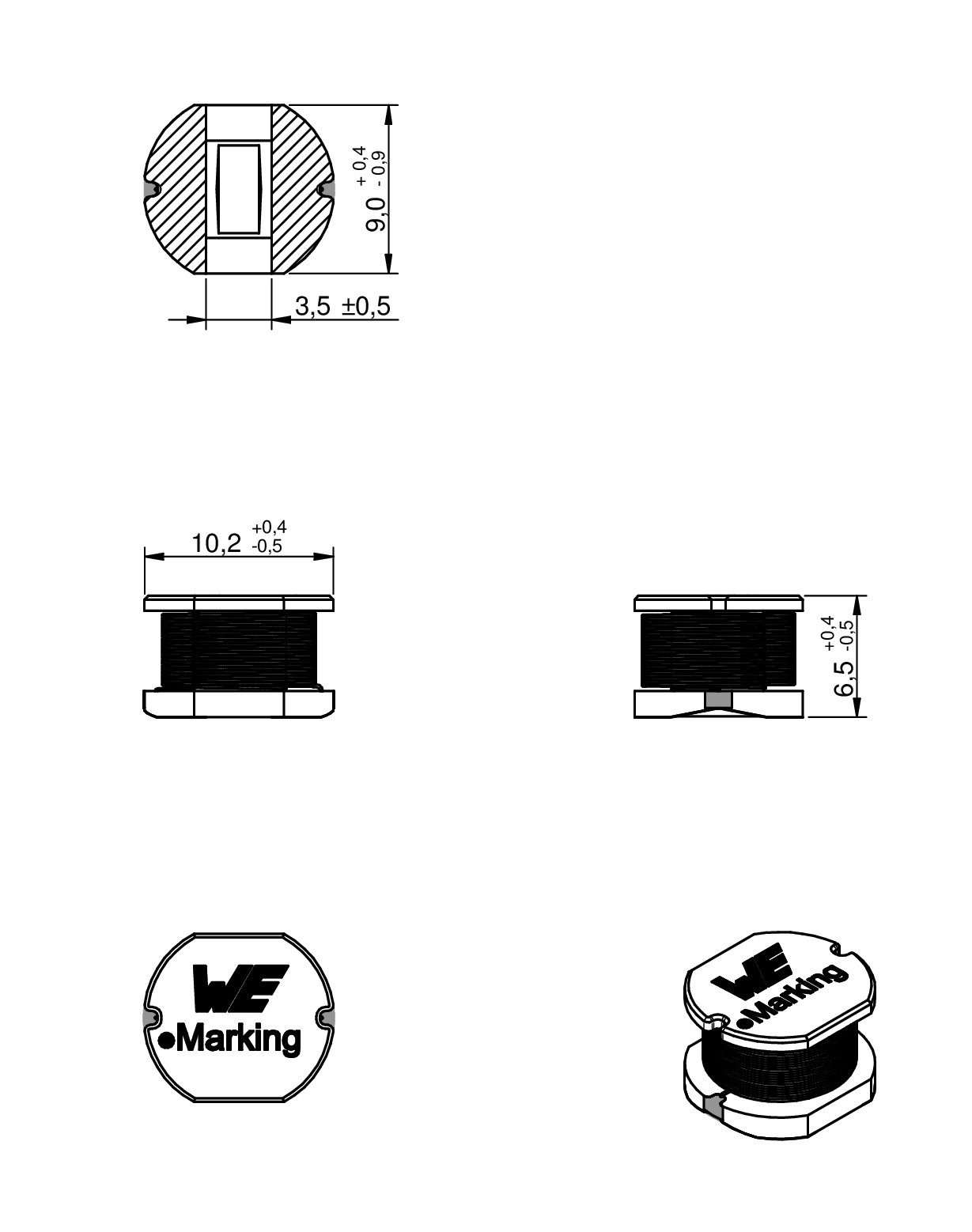

Actuator - Type M		10.2	9	6.5	SMT

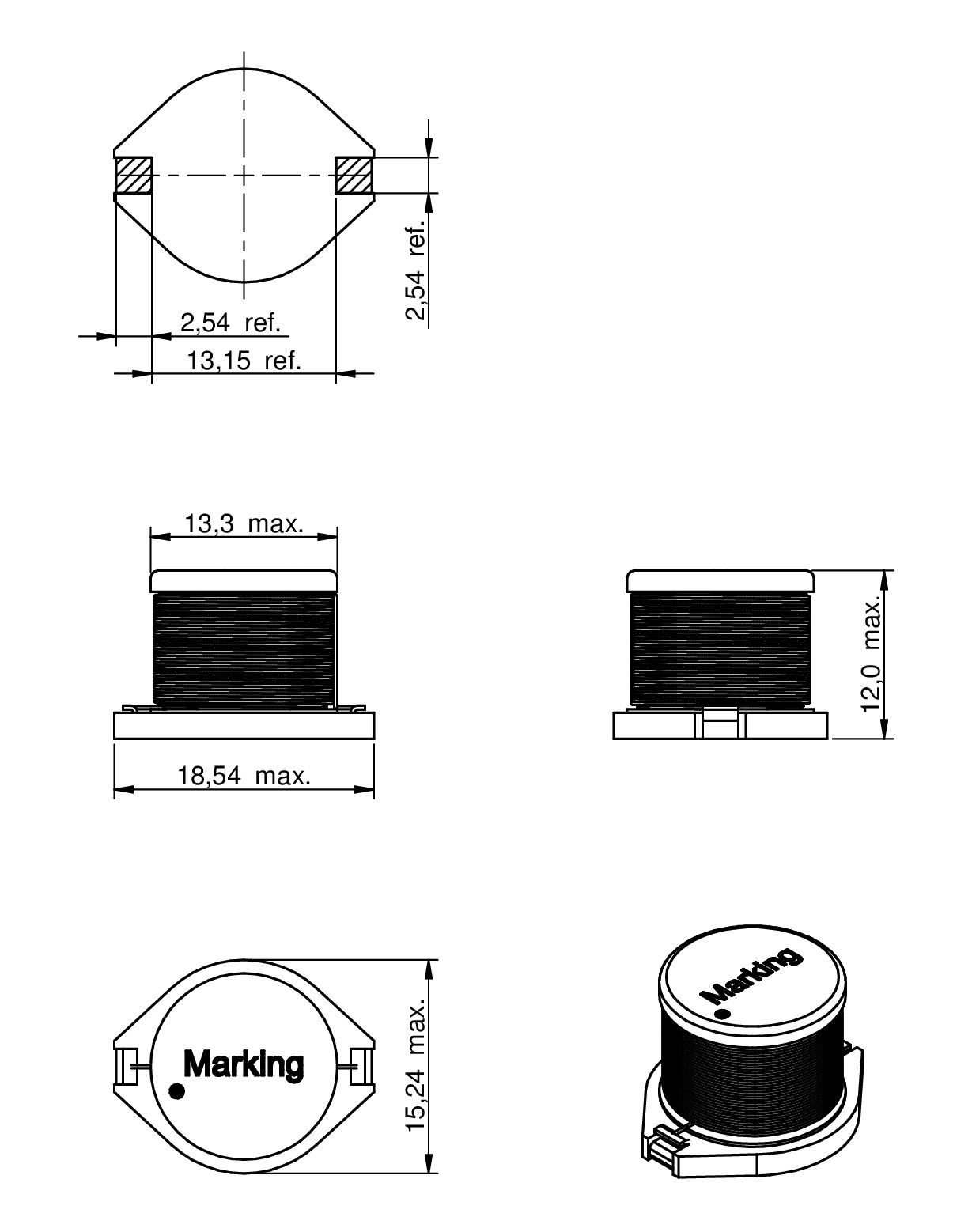

Actuator - Type L		18.54	15.24	12	SMT

LTSpice-Dateien

LT
LTSpice_WE-ASI (rev24a).zip
|
2 KB

Merkmale

Design der Bauteile getrennt nach Sensoren und Aktoren
Höchstmögliche Stromstärke bei geringer Baugröße
Hohe Eigenresonanzfrequenz
Betriebstemperatur: –40 ºC bis +125 ºC
Empfohlenes Lötverfahren: Reflow

Anwendung

ASI-Anwendungen
Filter-Applikationen im kHz-Frequenzbereich

Artikeldaten

Alle

Sensor

Actuator - Type M

Actuator - Type L

Artikel Nr.	Datenblatt	Downloads	Status	L (mH)	I_R (A)	I_SAT (A)	R_{DC max.} (Ω)	C	f_res (kHz)	Muster
744775330	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-ASI (rev22c).IntLib \| 414 KB ZUK Cadstar_WE-ASI (rev19a).zip \| 5.9 KB CDS Cadence_WE-ASI (rev18a).zip \| 2.7 MB EAG Eagle_WE-ASI (rev20a).lbr \| 25.1 KB CAD-Dateien ZIP IGS WE-ASI_Sensor (rev1).igs \| 2.4 MB STP WE-ASI_Sensor (rev1).stp \| 901.2 KB Elektrische Modelle ZIP PSP PSpice_WE-ASI (rev24a).zip \| 4.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	0.24	0.12	10	10 pF	900
744776333	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-ASI (rev22c).IntLib \| 414 KB ZUK Cadstar_WE-ASI (rev19a).zip \| 5.9 KB CDS Cadence_WE-ASI (rev18a).zip \| 2.7 MB EAG Eagle_WE-ASI (rev20a).lbr \| 25.1 KB CAD-Dateien ZIP IGS WE-ASI_TypM_ASI (rev1).igs \| 2.5 MB STP WE-ASI_TypM_ASI (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-ASI (rev24a).zip \| 4.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	0.35	0.4	7	10 pF	900
74458303	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-ASI (rev22c).IntLib \| 414 KB ZUK Cadstar_WE-ASI (rev19a).zip \| 5.9 KB CDS Cadence_WE-ASI (rev18a).zip \| 2.7 MB EAG Eagle_WE-ASI (rev20a).lbr \| 25.1 KB CAD-Dateien ZIP IGS WE-ASI_TypL_ASI (rev1).igs \| 2.7 MB STP WE-ASI_TypL_ASI (rev1).stp \| 1.5 MB Elektrische Modelle ZIP PSP PSpice_WE-ASI (rev24a).zip \| 4.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	0.5	1	3.5	21 pF	630
744775347	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-ASI (rev22c).IntLib \| 414 KB ZUK Cadstar_WE-ASI (rev19a).zip \| 5.9 KB CDS Cadence_WE-ASI (rev18a).zip \| 2.7 MB EAG Eagle_WE-ASI (rev20a).lbr \| 25.1 KB CAD-Dateien ZIP IGS WE-ASI_Sensor (rev1).igs \| 2.4 MB STP WE-ASI_Sensor (rev1).stp \| 901.2 KB Elektrische Modelle ZIP PSP PSpice_WE-ASI (rev24a).zip \| 4.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	0.2	0.1	13.8	11 pF	700
744776347	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-ASI (rev22c).IntLib \| 414 KB ZUK Cadstar_WE-ASI (rev19a).zip \| 5.9 KB CDS Cadence_WE-ASI (rev18a).zip \| 2.7 MB EAG Eagle_WE-ASI (rev20a).lbr \| 25.1 KB CAD-Dateien ZIP IGS WE-ASI_TypM_ASI (rev1).igs \| 2.5 MB STP WE-ASI_TypM_ASI (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-ASI (rev24a).zip \| 4.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	0.25	0.3	12	13 pF	650
74458304	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-ASI (rev22c).IntLib \| 414 KB ZUK Cadstar_WE-ASI (rev19a).zip \| 5.9 KB CDS Cadence_WE-ASI (rev18a).zip \| 2.7 MB EAG Eagle_WE-ASI (rev20a).lbr \| 25.1 KB CAD-Dateien ZIP IGS WE-ASI_TypL_ASI (rev1).igs \| 2.7 MB STP WE-ASI_TypL_ASI (rev1).stp \| 1.5 MB Elektrische Modelle ZIP PSP PSpice_WE-ASI (rev24a).zip \| 4.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	0.4	0.9	4.8	22 pF	500
744775360	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-ASI (rev22c).IntLib \| 414 KB ZUK Cadstar_WE-ASI (rev19a).zip \| 5.9 KB CDS Cadence_WE-ASI (rev18a).zip \| 2.7 MB EAG Eagle_WE-ASI (rev20a).lbr \| 25.1 KB CAD-Dateien ZIP IGS WE-ASI_Sensor (rev1).igs \| 2.4 MB STP WE-ASI_Sensor (rev1).stp \| 901.2 KB Elektrische Modelle ZIP PSP PSpice_WE-ASI (rev24a).zip \| 4.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	0.18	0.09	18	12 pF	600
744776360	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-ASI (rev22c).IntLib \| 414 KB ZUK Cadstar_WE-ASI (rev19a).zip \| 5.9 KB CDS Cadence_WE-ASI (rev18a).zip \| 2.7 MB EAG Eagle_WE-ASI (rev20a).lbr \| 25.1 KB CAD-Dateien ZIP IGS WE-ASI_TypM_ASI (rev1).igs \| 2.5 MB STP WE-ASI_TypM_ASI (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-ASI (rev24a).zip \| 4.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	0.23	0.27	16.7	13 pF	570
74458306	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-ASI (rev22c).IntLib \| 414 KB ZUK Cadstar_WE-ASI (rev19a).zip \| 5.9 KB CDS Cadence_WE-ASI (rev18a).zip \| 2.7 MB EAG Eagle_WE-ASI (rev20a).lbr \| 25.1 KB CAD-Dateien ZIP IGS WE-ASI_TypL_ASI (rev1).igs \| 2.7 MB STP WE-ASI_TypL_ASI (rev1).stp \| 1.5 MB Elektrische Modelle ZIP PSP PSpice_WE-ASI (rev24a).zip \| 4.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	0.4	0.7	6	20 pF	470
744775380	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-ASI (rev22c).IntLib \| 414 KB ZUK Cadstar_WE-ASI (rev19a).zip \| 5.9 KB CDS Cadence_WE-ASI (rev18a).zip \| 2.7 MB EAG Eagle_WE-ASI (rev20a).lbr \| 25.1 KB CAD-Dateien ZIP IGS WE-ASI_Sensor (rev1).igs \| 2.4 MB STP WE-ASI_Sensor (rev1).stp \| 901.2 KB Elektrische Modelle ZIP PSP PSpice_WE-ASI (rev24a).zip \| 4.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	0.14	0.09	25	11 pF	700
744776381	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-ASI (rev22c).IntLib \| 414 KB ZUK Cadstar_WE-ASI (rev19a).zip \| 5.9 KB CDS Cadence_WE-ASI (rev18a).zip \| 2.7 MB EAG Eagle_WE-ASI (rev20a).lbr \| 25.1 KB CAD-Dateien ZIP IGS WE-ASI_TypM_ASI (rev1).igs \| 2.5 MB STP WE-ASI_TypM_ASI (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-ASI (rev24a).zip \| 4.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	0.2	0.2	16	13 pF	500
74458308	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-ASI (rev22c).IntLib \| 414 KB ZUK Cadstar_WE-ASI (rev19a).zip \| 5.9 KB CDS Cadence_WE-ASI (rev18a).zip \| 2.7 MB EAG Eagle_WE-ASI (rev20a).lbr \| 25.1 KB CAD-Dateien ZIP IGS WE-ASI_TypL_ASI (rev1).igs \| 2.7 MB STP WE-ASI_TypL_ASI (rev1).stp \| 1.5 MB Elektrische Modelle ZIP PSP PSpice_WE-ASI (rev24a).zip \| 4.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	0.35	0.6	8	19 pF	410
744775318	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-ASI (rev22c).IntLib \| 414 KB ZUK Cadstar_WE-ASI (rev19a).zip \| 5.9 KB CDS Cadence_WE-ASI (rev18a).zip \| 2.7 MB EAG Eagle_WE-ASI (rev20a).lbr \| 25.1 KB CAD-Dateien ZIP IGS WE-ASI_Sensor (rev1).igs \| 2.4 MB STP WE-ASI_Sensor (rev1).stp \| 901.2 KB Elektrische Modelle ZIP PSP PSpice_WE-ASI (rev24a).zip \| 4.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18	0.08	0.05	72	9 pF	400
