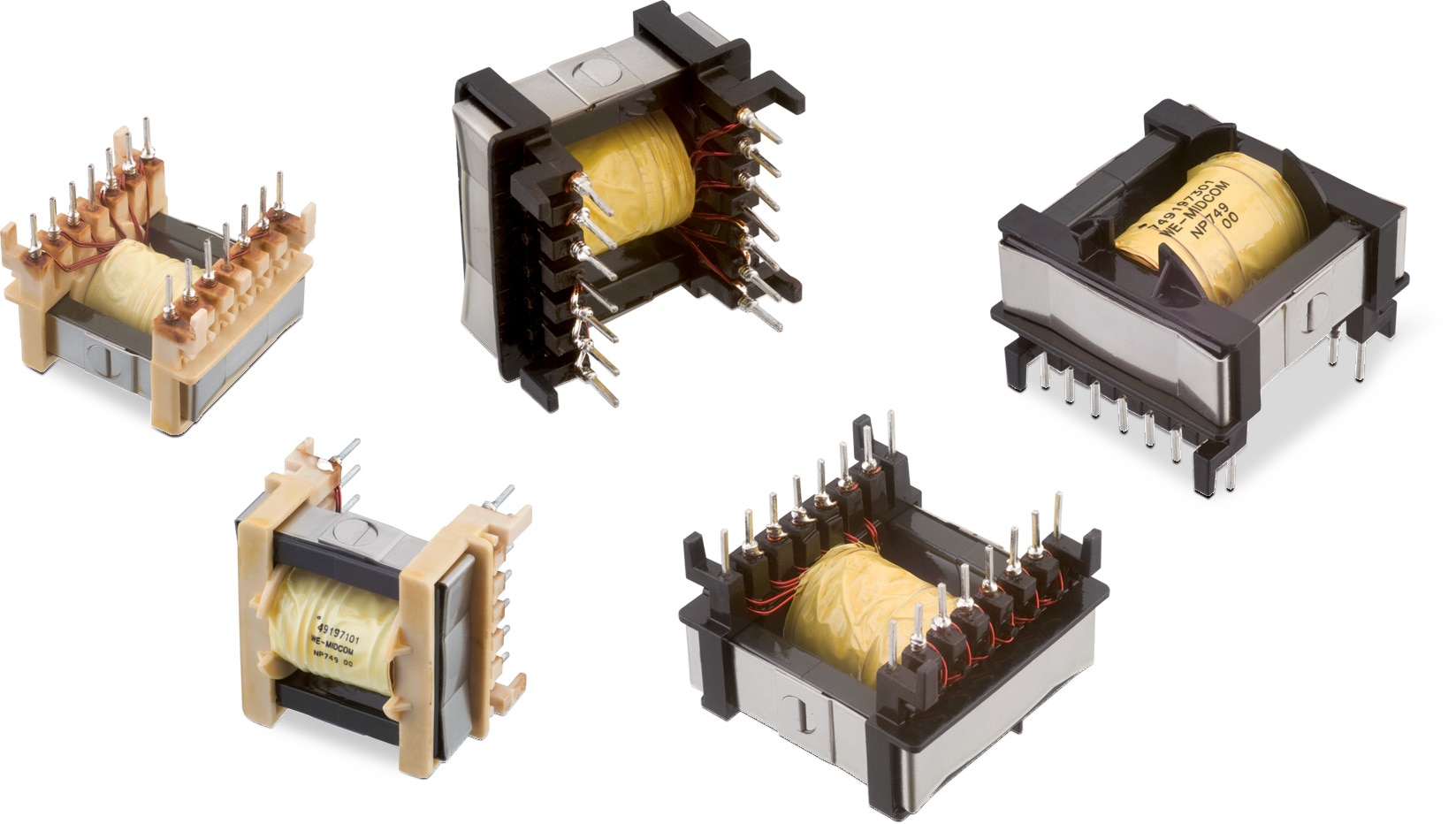

WE-FLEX+ Flexibler Übertrager für getaktete Stromversorgungen

Bauform	Maße	3D	L (mm)	W (mm)	H (mm)
ETD29			37.21	35.56	31.75
ETD34			40.39	39.62	31.49
ETD39			45.72	44.45	37.78

LTSpice-Dateien

LT
LTSpice_WE-FLEX-Plus (rev21a).zip
|
273.9 KB

Merkmale

Übertrager mit je 6 Wicklungen
Leistung bis 300 W möglich
Isolationsspannung 500 VDC
Geringe Streuinduktivität
Betriebstemperatur: –40 °C bis +125 °C

Anwendung

Alle Arten von Schaltreglern
- Sperrwandler
- Flusswandler
- Gegentaktwandler
- Drosselaufwärts-/Drosselabwärtswandler
- SEPIC-Wandler

Artikeldaten

Alle

ETD29

ETD34

ETD39

Artikel Nr.	Datenblatt	Downloads	Status	L_BASE (µH)	I_{R BASE} (A)	I_{SAT BASE} (A)	n	V_T (V (AC))	R_{DC BASE} (mΩ)	L_{S Base} (µH)	Bauform	Typ	Muster
749197141	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FLEX PLUS (rev23a).IntLib \| 445 KB ZUK Cadstar_WE-FLEX-Plus (rev20a).zip \| 10.5 KB CDS Cadence_WE-FLEX_Plus (rev18a).zip \| 2.6 MB EAG Eagle_WE-FLEX-Plus (rev19a).lbr \| 36 KB CAD-Dateien ZIP IGS WE-FLEX_Plus_ETD29 (rev1).igs \| 2.9 MB STP WE-FLEX_Plus_ETD29 (rev1).stp \| 986.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	2.2	3.1	1 : 1 : 1 : 1 : 1 : 1	500	45	0.32	ETD29	mit Luftspalt
749197241	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FLEX PLUS (rev23a).IntLib \| 445 KB ZUK Cadstar_WE-FLEX-Plus (rev20a).zip \| 10.5 KB CDS Cadence_WE-FLEX_Plus (rev18a).zip \| 2.6 MB EAG Eagle_WE-FLEX-Plus (rev19a).lbr \| 36 KB CAD-Dateien ZIP IGS WE-FLEX_Plus_ETD34 (rev1).igs \| 2.7 MB STP WE-FLEX_Plus_ETD34 (rev1).stp \| 979.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	2.5	2.91	1 : 1 : 1 : 1 : 1 : 1	500	51	0.32	ETD34	mit Luftspalt
749197341	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FLEX PLUS (rev23a).IntLib \| 445 KB ZUK Cadstar_WE-FLEX-Plus (rev20a).zip \| 10.5 KB CDS Cadence_WE-FLEX_Plus (rev18a).zip \| 2.6 MB EAG Eagle_WE-FLEX-Plus (rev19a).lbr \| 36 KB CAD-Dateien ZIP IGS WE-FLEX_Plus_ETD39 (rev1).igs \| 2.9 MB STP WE-FLEX_Plus_ETD39 (rev1).stp \| 920.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	23.7	3.2	3.25	1 : 1 : 1 : 1 : 1 : 1	500	34	0.35	ETD39	mit Luftspalt
749197131	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FLEX PLUS (rev23a).IntLib \| 445 KB ZUK Cadstar_WE-FLEX-Plus (rev20a).zip \| 10.5 KB CDS Cadence_WE-FLEX_Plus (rev18a).zip \| 2.6 MB EAG Eagle_WE-FLEX-Plus (rev19a).lbr \| 36 KB CAD-Dateien ZIP IGS WE-FLEX_Plus_ETD29 (rev1).igs \| 2.9 MB STP WE-FLEX_Plus_ETD29 (rev1).stp \| 986.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24.3	2.2	1.83	1 : 1 : 1 : 1 : 1 : 1	500	45	0.32	ETD29	mit Luftspalt
749197231	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FLEX PLUS (rev23a).IntLib \| 445 KB ZUK Cadstar_WE-FLEX-Plus (rev20a).zip \| 10.5 KB CDS Cadence_WE-FLEX_Plus (rev18a).zip \| 2.6 MB EAG Eagle_WE-FLEX-Plus (rev19a).lbr \| 36 KB CAD-Dateien ZIP IGS WE-FLEX_Plus_ETD34 (rev1).igs \| 2.7 MB STP WE-FLEX_Plus_ETD34 (rev1).stp \| 979.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	36.1	2.5	1.58	1 : 1 : 1 : 1 : 1 : 1	500	51	0.32	ETD34	mit Luftspalt
749197331	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FLEX PLUS (rev23a).IntLib \| 445 KB ZUK Cadstar_WE-FLEX-Plus (rev20a).zip \| 10.5 KB CDS Cadence_WE-FLEX_Plus (rev18a).zip \| 2.6 MB EAG Eagle_WE-FLEX-Plus (rev19a).lbr \| 36 KB CAD-Dateien ZIP IGS WE-FLEX_Plus_ETD39 (rev1).igs \| 2.9 MB STP WE-FLEX_Plus_ETD39 (rev1).stp \| 920.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	39.4	3.2	1.65	1 : 1 : 1 : 1 : 1 : 1	500	34	0.35	ETD39	mit Luftspalt
749197121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FLEX PLUS (rev23a).IntLib \| 445 KB ZUK Cadstar_WE-FLEX-Plus (rev20a).zip \| 10.5 KB CDS Cadence_WE-FLEX_Plus (rev18a).zip \| 2.6 MB EAG Eagle_WE-FLEX-Plus (rev19a).lbr \| 36 KB CAD-Dateien ZIP IGS WE-FLEX_Plus_ETD29 (rev1).igs \| 2.9 MB STP WE-FLEX_Plus_ETD29 (rev1).stp \| 986.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	46.3	2.2	0.83	1 : 1 : 1 : 1 : 1 : 1	500	45	0.32	ETD29	mit Luftspalt
749197221	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FLEX PLUS (rev23a).IntLib \| 445 KB ZUK Cadstar_WE-FLEX-Plus (rev20a).zip \| 10.5 KB CDS Cadence_WE-FLEX_Plus (rev18a).zip \| 2.6 MB EAG Eagle_WE-FLEX-Plus (rev19a).lbr \| 36 KB CAD-Dateien ZIP IGS WE-FLEX_Plus_ETD34 (rev1).igs \| 2.7 MB STP WE-FLEX_Plus_ETD34 (rev1).stp \| 979.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	69.4	2.5	0.67	1 : 1 : 1 : 1 : 1 : 1	500	51	0.32	ETD34	mit Luftspalt
749197111	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FLEX PLUS (rev23a).IntLib \| 445 KB ZUK Cadstar_WE-FLEX-Plus (rev20a).zip \| 10.5 KB CDS Cadence_WE-FLEX_Plus (rev18a).zip \| 2.6 MB EAG Eagle_WE-FLEX-Plus (rev19a).lbr \| 36 KB CAD-Dateien ZIP IGS WE-FLEX_Plus_ETD29 (rev1).igs \| 2.9 MB STP WE-FLEX_Plus_ETD29 (rev1).stp \| 986.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	75.1	2.2	0.4	1 : 1 : 1 : 1 : 1 : 1	500	45	0.32	ETD29	mit Luftspalt
749197321	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FLEX PLUS (rev23a).IntLib \| 445 KB ZUK Cadstar_WE-FLEX-Plus (rev20a).zip \| 10.5 KB CDS Cadence_WE-FLEX_Plus (rev18a).zip \| 2.6 MB EAG Eagle_WE-FLEX-Plus (rev19a).lbr \| 36 KB CAD-Dateien ZIP IGS WE-FLEX_Plus_ETD39 (rev1).igs \| 2.9 MB STP WE-FLEX_Plus_ETD39 (rev1).stp \| 920.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	77.3	3.2	0.68	1 : 1 : 1 : 1 : 1 : 1	500	34	0.35	ETD39	mit Luftspalt
749197211	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FLEX PLUS (rev23a).IntLib \| 445 KB ZUK Cadstar_WE-FLEX-Plus (rev20a).zip \| 10.5 KB CDS Cadence_WE-FLEX_Plus (rev18a).zip \| 2.6 MB EAG Eagle_WE-FLEX-Plus (rev19a).lbr \| 36 KB CAD-Dateien ZIP IGS WE-FLEX_Plus_ETD34 (rev1).igs \| 2.7 MB STP WE-FLEX_Plus_ETD34 (rev1).stp \| 979.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	113.8	2.5	0.33	1 : 1 : 1 : 1 : 1 : 1	500	51	0.32	ETD34	mit Luftspalt
749197311	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FLEX PLUS (rev23a).IntLib \| 445 KB ZUK Cadstar_WE-FLEX-Plus (rev20a).zip \| 10.5 KB CDS Cadence_WE-FLEX_Plus (rev18a).zip \| 2.6 MB EAG Eagle_WE-FLEX-Plus (rev19a).lbr \| 36 KB CAD-Dateien ZIP IGS WE-FLEX_Plus_ETD39 (rev1).igs \| 2.9 MB STP WE-FLEX_Plus_ETD39 (rev1).stp \| 920.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	128.5	3.2	0.32	1 : 1 : 1 : 1 : 1 : 1	500	34	0.35	ETD39	mit Luftspalt
749197101	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FLEX PLUS (rev23a).IntLib \| 445 KB ZUK Cadstar_WE-FLEX-Plus (rev20a).zip \| 10.5 KB CDS Cadence_WE-FLEX_Plus (rev18a).zip \| 2.6 MB EAG Eagle_WE-FLEX-Plus (rev19a).lbr \| 36 KB CAD-Dateien ZIP IGS WE-FLEX_Plus_ETD29 (rev1).igs \| 2.9 MB STP WE-FLEX_Plus_ETD29 (rev1).stp \| 986.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	195	2.2	0.25	1 : 1 : 1 : 1 : 1 : 1	500	45	0.32	ETD29	ohne Luftspalt
749197201	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FLEX PLUS (rev23a).IntLib \| 445 KB ZUK Cadstar_WE-FLEX-Plus (rev20a).zip \| 10.5 KB CDS Cadence_WE-FLEX_Plus (rev18a).zip \| 2.6 MB EAG Eagle_WE-FLEX-Plus (rev19a).lbr \| 36 KB CAD-Dateien ZIP IGS WE-FLEX_Plus_ETD34 (rev1).igs \| 2.7 MB STP WE-FLEX_Plus_ETD34 (rev1).stp \| 979.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	280	2.5	0.22	1 : 1 : 1 : 1 : 1 : 1	500	51	0.32	ETD34	ohne Luftspalt
749197301	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FLEX PLUS (rev23a).IntLib \| 445 KB ZUK Cadstar_WE-FLEX-Plus (rev20a).zip \| 10.5 KB CDS Cadence_WE-FLEX_Plus (rev18a).zip \| 2.6 MB EAG Eagle_WE-FLEX-Plus (rev19a).lbr \| 36 KB CAD-Dateien ZIP IGS WE-FLEX_Plus_ETD39 (rev1).igs \| 2.9 MB STP WE-FLEX_Plus_ETD39 (rev1).stp \| 920.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	326.7	3.2	0.2	1 : 1 : 1 : 1 : 1 : 1	500	34	0.35	ETD39	ohne Luftspalt

Artikel Nr.	Datenblatt
749197141	SPEC
749197241	SPEC
749197341	SPEC
749197131	SPEC
749197231	SPEC
749197331	SPEC
749197121	SPEC
749197221	SPEC
749197111	SPEC
749197321	SPEC
749197211	SPEC
749197311	SPEC
749197101	SPEC
749197201	SPEC
749197301	SPEC
