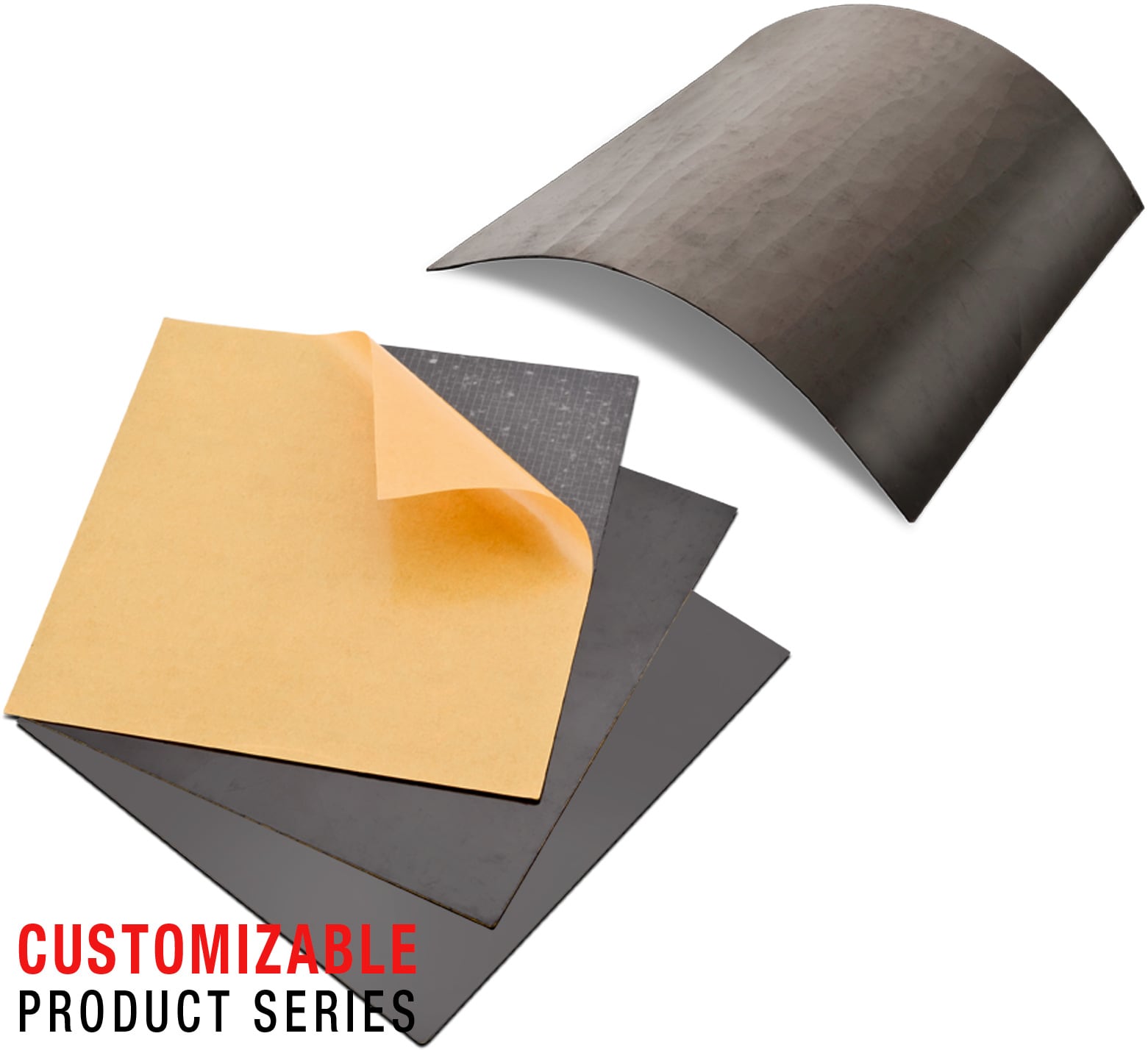

WE-FSFS Flexible Ferritfolie

Merkmale

Selbstklebende, flexible Ferritfolie
Hohe magnetische Permeabilität
Äußerst niedrige Verluste
Einfache Integration in Designs
Benutzerspezifische Geometrien auf Anfrage erhältlich
Sie möchten ein individuelles Angebot zu WE-FSFS? Jetzt anfragen! Anfrage zu kundenspezifischen Bauteilen WE-FSFS

Anwendung

Verbessert die Effizienz von drahtloser Energieübertragung (Qi-WPC, PMA, A4WP, WCT)
Steigert die Leistung von NFC und RFID Kommunikation
EMI Störunterdrückung
Magnetische Abschirmungen

Application Notes

Schneiden, falten, testen. ShielDIY!

Erstellen Sie Ihren eigenen, individuellen Abschirmschrank. Schneiden, falten und testen Sie - DIY!

Jetzt mehr erfahren!

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	µʹ @ 1 MHz	µʹ @ 13.56 MHz	µʹʹ @ 13.56 MHz	L (mm)	W (mm)	H (mm)	R_S (GΩ)	Design Kit
364001	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_364xx (rev23b).a3dcomp \| 255.4 KB CAD-Dateien ZIP IGS 364001 (rev1).igs \| 3.5 MB STP 364001 (rev1).stp \| 1.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	110	120	2	120	120	0.1	1	–
364002	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_364xx (rev23b).a3dcomp \| 255.4 KB CAD-Dateien ZIP IGS 364002 (rev1).igs \| 3.5 MB STP 364002 (rev1).stp \| 1.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	110	120	2	120	120	0.2	1	–
364003	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_364xx (rev23b).a3dcomp \| 255.4 KB CAD-Dateien ZIP IGS 364003 (rev1).igs \| 3.5 MB STP 364003 (rev1).stp \| 1.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	110	120	2	120	120	0.3	1	–
364004	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_364xx (rev23b).a3dcomp \| 255.4 KB CAD-Dateien ZIP IGS 364004 (rev1).igs \| 3.5 MB STP 364004 (rev1).stp \| 1.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	110	120	2	60	60	0.1	1	304999
364005	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_364xx (rev23b).a3dcomp \| 255.4 KB CAD-Dateien ZIP IGS 364005 (rev1).igs \| 3.5 MB STP 364005 (rev1).stp \| 1.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	110	120	2	60	60	0.2	1	304999
364006	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_364xx (rev23b).a3dcomp \| 255.4 KB CAD-Dateien ZIP IGS 364006 (rev1).igs \| 3.5 MB STP 364006 (rev1).stp \| 1.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	110	120	2	60	60	0.3	1	304999
3641014	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_3641xx (rev23b).a3dcomp \| 306 KB CAD-Dateien ZIP IGS Download_IGS_WE-FSFS-3641014 (rev1).igs \| 100.7 KB STP Download_STP_WE-FSFS-3641014 (rev1).stp \| 32.9 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	150	150	3	60	60	0.14	1	304999
364103	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_3641xx (rev23b).a3dcomp \| 306 KB CAD-Dateien ZIP IGS Download_IGS_WE-FSFS-364103 (rev1).igs \| 100.7 KB STP Download_STP_WE-FSFS-364103 (rev1).stp \| 32.9 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	150	150	3	60	60	0.3	1	304999
364104	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_3641xx (rev23b).a3dcomp \| 306 KB CAD-Dateien ZIP IGS Download_IGS_WE-FSFS-364104 (rev1).igs \| 100.7 KB STP Download_STP_WE-FSFS-364104 (rev1).stp \| 32.9 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	150	150	3	60	60	0.4	1	–
364105	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_3641xx (rev23b).a3dcomp \| 306 KB CAD-Dateien ZIP IGS Download_IGS_WE-FSFS-364105 (rev1).igs \| 100.7 KB STP Download_STP_WE-FSFS-364105 (rev1).stp \| 32.9 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	150	150	3	60	60	0.5	1	304999
354001	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_354xx (rev23b).a3dcomp \| 261.4 KB CAD-Dateien ZIP IGS 354001 (rev1).igs \| 3.5 MB STP 354001 (rev1).stp \| 1.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	230	150	90	120	120	0.1	1	–
354002	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_354xx (rev23b).a3dcomp \| 261.4 KB CAD-Dateien ZIP IGS 354002 (rev1).igs \| 3.5 MB STP 354002 (rev1).stp \| 1.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	230	150	90	120	120	0.2	1	–
354003	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_354xx (rev23b).a3dcomp \| 261.4 KB CAD-Dateien ZIP IGS 354003 (rev1).igs \| 3.5 MB STP 354003 (rev1).stp \| 1.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	230	150	90	120	120	0.3	1	–
354004	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_354xx (rev23b).a3dcomp \| 261.4 KB CAD-Dateien ZIP IGS 354004 (rev1).igs \| 3.5 MB STP 354004 (rev1).stp \| 1.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	230	150	90	60	60	0.1	1	304999
354005	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_354xx (rev23b).a3dcomp \| 261.4 KB CAD-Dateien ZIP IGS 354005 (rev1).igs \| 3.5 MB STP 354005 (rev1).stp \| 1.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	230	150	90	60	60	0.2	1	304999
354006	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_354xx (rev23b).a3dcomp \| 261.4 KB CAD-Dateien ZIP IGS 354006 (rev1).igs \| 3.5 MB STP 354006 (rev1).stp \| 1.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	230	150	90	60	60	0.3	1	304999
374004	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_374xx (rev23b).a3dcomp \| 257.4 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	300	170	90	60	60	0.1	1	304999
374005	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_374xx (rev23b).a3dcomp \| 257.4 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	300	170	90	60	60	0.2	1	304999
374006	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_374xx (rev23b).a3dcomp \| 257.4 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	300	170	90	60	60	0.3	1	304999

Artikel Nr.	Datenblatt	Simulation
364001	SPEC
364002	SPEC
364003	SPEC
364004	SPEC
364005	SPEC
364006	SPEC
3641014	SPEC
364103	SPEC
364104	SPEC
364105	SPEC
354001	SPEC
354002	SPEC
354003	SPEC
354004	SPEC
354005	SPEC
354006	SPEC
374004	SPEC
374005	SPEC
374006	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	µʹ @ 1 MHz	µʹ @ 13.56 MHz	µʹʹ @ 13.56 MHz	L (mm)	W (mm)	H (mm)	R_S (GΩ)	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WE-FAS / WE-FSFS
