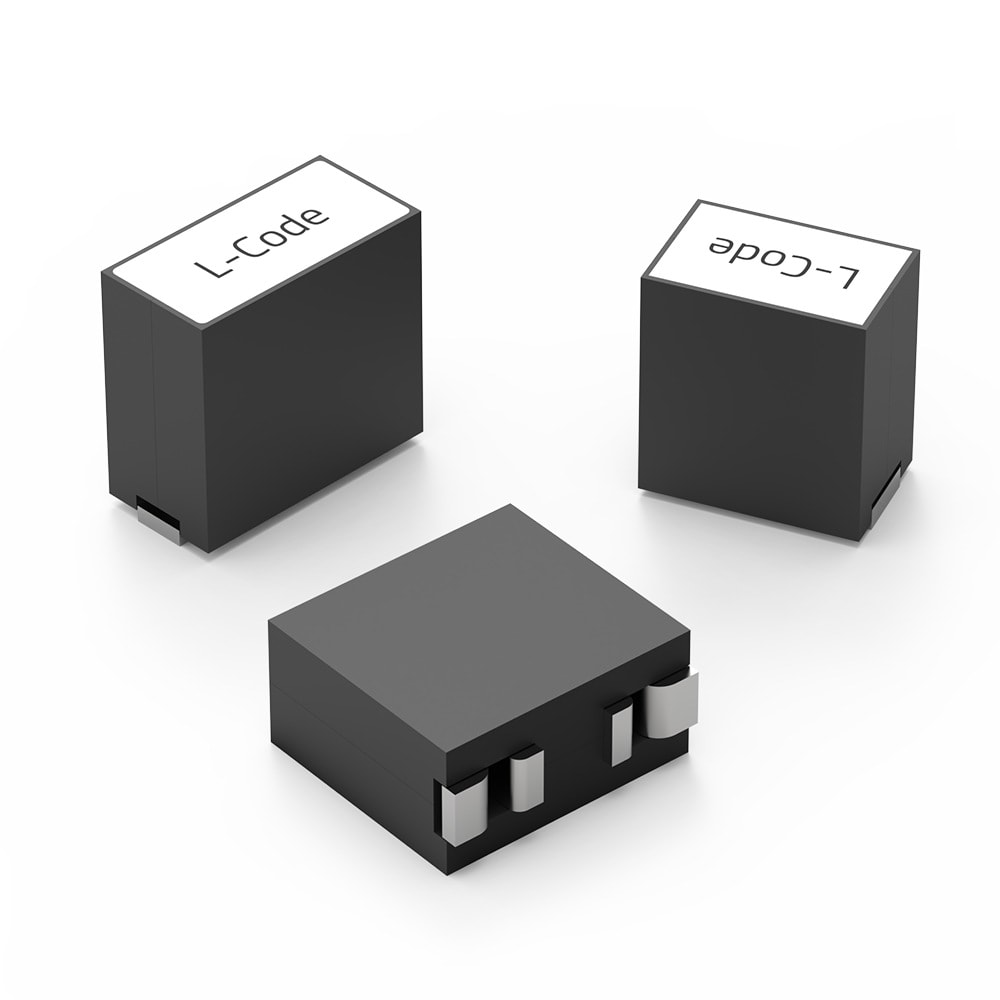

WE-HCMD Hochstrominduktivität für TLVR-Anwendung | Passive Bauelemente

	Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart
NEU	0910		9.3	6.1	10.2	SMT
NEU	1111		11.7	5.7	11	SMT

LTSpice-Dateien

LT
LTspice_WE-HCMD (rev24a).zip
|
2.3 KB

Merkmale

Sättigungsstrom bis zu 190 A
Niedriger R_dc bis zu 125uΩ
Kopplungsfaktor bis zu 0,96
Betriebstemperatur von 125 °C

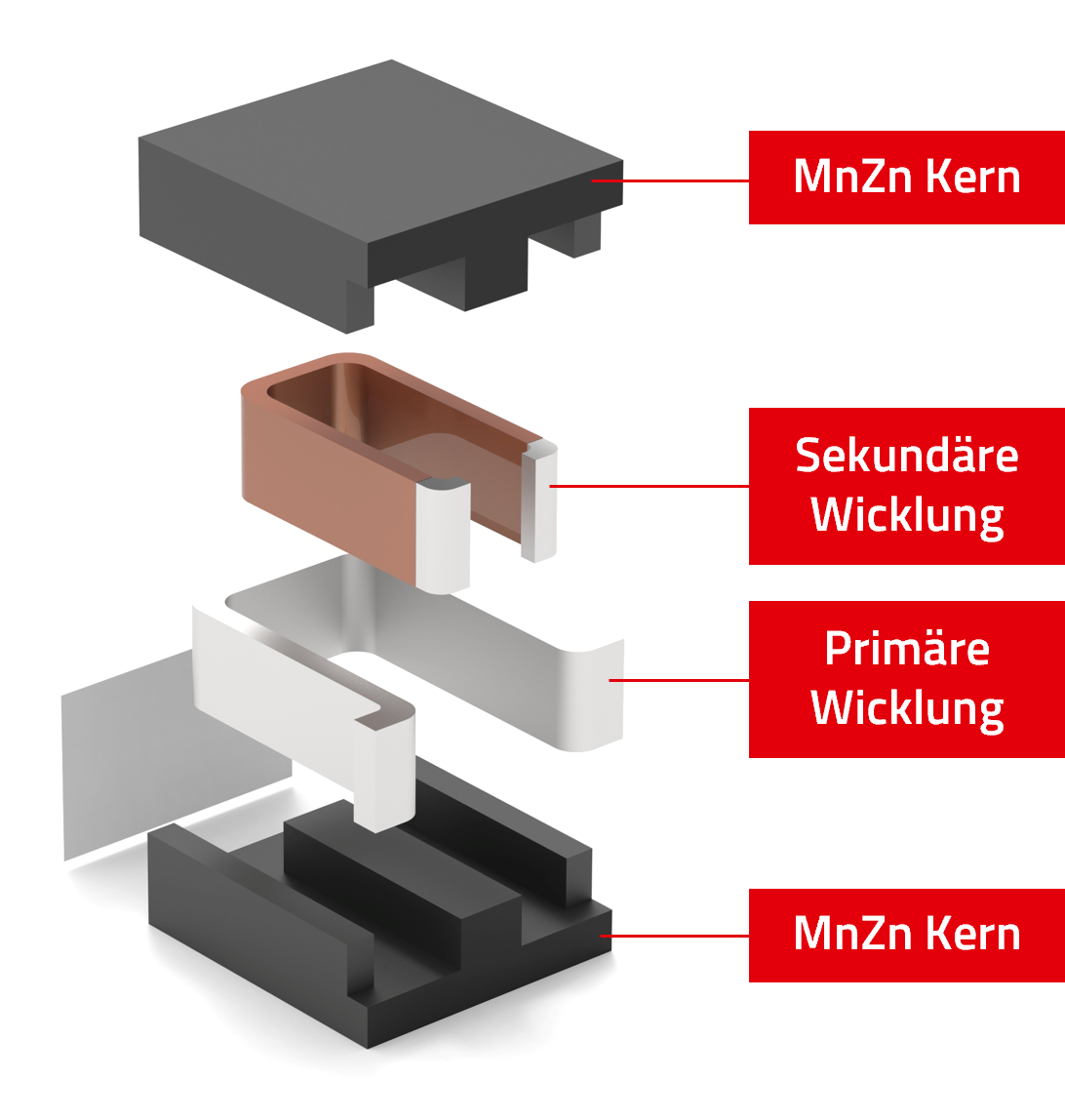

MnZn-Kern, Material mit hoher Durchlässigkeit

Anwendung

TLVR Topologie
Mehrstufige Spannungsregler
CPU-Grundplatinen
Server
FPGA
Internet-Switch
Hochleistungs-ASIC-Anwendungen

Artikeldaten

Alle

0910

1111

Artikel Nr.	Datenblatt	Downloads	Status	L₁ (nH)	L₂ (nH)	I_RP,1 (A)	I_RP,2 (A)	I_SAT,1 (A)	R_{DC1 typ} (mΩ)	R_{DC2 typ} (mΩ)	Kopplungsfaktor (Value)	V_OP (V)
7443001111070	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP CDS Cadence_WE-HCMD (rev24a).zip \| 370 KB EAG Eagle_WE-HCMD (rev24a).lbr \| 22.2 KB CAD-Dateien ZIP 3D 3D_1111_7743001111070 (rev1).pdf \| 77.3 KB IGS IGS_1111_7743001111070 (rev1).igs \| 764.8 KB STP STP_1111_7743001111070 (rev1).stp \| 210.8 KB Elektrische Modelle ZIP PSP PSpice_WE-HCMD (rev24a).zip \| 5.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	70	70	78	53	190	0.125	0.37	0.93	40
7443000910070	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP CDS Cadence_WE-HCMD (rev24a).zip \| 370 KB EAG Eagle_WE-HCMD (rev24a).lbr \| 22.2 KB CAD-Dateien ZIP 3D 3D_7443000910070 (rev1).pdf \| 76 KB IGS IGS_7443000910070 (rev1).igs \| 729.5 KB STP STP_7443000910070 (rev1).stp \| 203 KB Elektrische Modelle ZIP PSP PSpice_WE-HCMD (rev24a).zip \| 5.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	70	70	78	53	166	0.125	0.33	0.93	40
7443000910100	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP CDS Cadence_WE-HCMD (rev24a).zip \| 370 KB EAG Eagle_WE-HCMD (rev24a).lbr \| 22.2 KB CAD-Dateien ZIP 3D 3D_7443000910070 (rev1).pdf \| 76 KB IGS IGS_7443000910070 (rev1).igs \| 729.5 KB STP STP_7443000910070 (rev1).stp \| 203 KB Elektrische Modelle ZIP PSP PSpice_WE-HCMD (rev24a).zip \| 5.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	100	100	78	53	117	0.125	0.33	0.95	40
7443001111105	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP CDS Cadence_WE-HCMD (rev24a).zip \| 370 KB EAG Eagle_WE-HCMD (rev24a).lbr \| 22.2 KB CAD-Dateien ZIP 3D 3D_1111_7743001111070 (rev1).pdf \| 77.3 KB IGS IGS_1111_7743001111070 (rev1).igs \| 764.8 KB STP STP_1111_7743001111070 (rev1).stp \| 210.8 KB Elektrische Modelle ZIP PSP PSpice_WE-HCMD (rev24a).zip \| 5.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	105	105	78	53	142	0.125	0.37	0.96	40
7443000910120	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP CDS Cadence_WE-HCMD (rev24a).zip \| 370 KB EAG Eagle_WE-HCMD (rev24a).lbr \| 22.2 KB CAD-Dateien ZIP 3D 3D_7443000910070 (rev1).pdf \| 76 KB IGS IGS_7443000910070 (rev1).igs \| 729.5 KB STP STP_7443000910070 (rev1).stp \| 203 KB Elektrische Modelle ZIP PSP PSpice_WE-HCMD (rev24a).zip \| 5.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	120	120	78	53	98	0.125	0.33	0.96	40
7443001111120	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP CDS Cadence_WE-HCMD (rev24a).zip \| 370 KB EAG Eagle_WE-HCMD (rev24a).lbr \| 22.2 KB CAD-Dateien ZIP 3D 3D_1111_7743001111070 (rev1).pdf \| 77.3 KB IGS IGS_1111_7743001111070 (rev1).igs \| 764.8 KB STP STP_1111_7743001111070 (rev1).stp \| 210.8 KB Elektrische Modelle ZIP PSP PSpice_WE-HCMD (rev24a).zip \| 5.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	120	120	78	53	122	0.125	0.37	0.96	40
7443000910150	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP CDS Cadence_WE-HCMD (rev24a).zip \| 370 KB EAG Eagle_WE-HCMD (rev24a).lbr \| 22.2 KB CAD-Dateien ZIP 3D 3D_7443000910070 (rev1).pdf \| 76 KB IGS IGS_7443000910070 (rev1).igs \| 729.5 KB STP STP_7443000910070 (rev1).stp \| 203 KB Elektrische Modelle ZIP PSP PSpice_WE-HCMD (rev24a).zip \| 5.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	150	150	78	53	79	0.125	0.33	0.97	40
7443001111150	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP CDS Cadence_WE-HCMD (rev24a).zip \| 370 KB EAG Eagle_WE-HCMD (rev24a).lbr \| 22.2 KB CAD-Dateien ZIP 3D 3D_1111_7743001111070 (rev1).pdf \| 77.3 KB IGS IGS_1111_7743001111070 (rev1).igs \| 764.8 KB STP STP_1111_7743001111070 (rev1).stp \| 210.8 KB Elektrische Modelle ZIP PSP PSpice_WE-HCMD (rev24a).zip \| 5.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	150	150	78	53	99	0.125	0.37	0.97	40
7443001111180	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP CDS Cadence_WE-HCMD (rev24a).zip \| 370 KB EAG Eagle_WE-HCMD (rev24a).lbr \| 22.2 KB CAD-Dateien ZIP 3D 3D_1111_7743001111070 (rev1).pdf \| 77.3 KB IGS IGS_1111_7743001111070 (rev1).igs \| 764.8 KB STP STP_1111_7743001111070 (rev1).stp \| 210.8 KB Elektrische Modelle ZIP PSP PSpice_WE-HCMD (rev24a).zip \| 5.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	180	180	78	53	82	0.125	0.37	0.97	40
7443001111200	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP CDS Cadence_WE-HCMD (rev24a).zip \| 370 KB EAG Eagle_WE-HCMD (rev24a).lbr \| 22.2 KB CAD-Dateien ZIP 3D 3D_1111_7743001111070 (rev1).pdf \| 77.3 KB IGS IGS_1111_7743001111070 (rev1).igs \| 764.8 KB STP STP_1111_7743001111070 (rev1).stp \| 210.8 KB Elektrische Modelle ZIP PSP PSpice_WE-HCMD (rev24a).zip \| 5.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	200	200	78	53	76	0.125	0.37	0.98	40

Artikel Nr.	Datenblatt	Simulation
7443001111070	SPEC
7443000910070	SPEC
7443000910100	SPEC
7443001111105	SPEC
7443000910120	SPEC
7443001111120	SPEC
7443000910150	SPEC
7443001111150	SPEC
7443001111180	SPEC
7443001111200	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L₁ (nH)	L₂ (nH)	I_RP,1 (A)	I_RP,2 (A)	I_SAT,1 (A)	R_{DC1 typ} (mΩ)	R_{DC2 typ} (mΩ)	Kopplungsfaktor (Value)	V_OP (V)	Muster
