WE-RJ45 LAN Übertrager

WE-LAN RJ45 LAN Transformer. RJ45 Stecker mit integriertem Übertrager / Stromkompensierter Drossel. Erhältlich in SMT, THT und THT mit USB. Kompatibel zu gängigen Industrial Ethernet Systemen wie z.B. EtherCAT oder Profinet.

Merkmale

  • RJ45 Stecker mit integriertem Übertrager / Stromkompensierter Drossel
  • Power over Ethernet bis 50 Watt und Geschwindigkeiten bis 10 Gbit/s
  • Erhältlich in SMT, THT und THT mit USB
  • Konform mit den jeweiligen Standards: IEEE 802.3u, IEEE 802.3ab, IEEE 802.3af, IEEE 802.3at und kommendem IEEE 802.3bt
  • Verbesserte Common Mode Entstörung (CMRR) durch zusätzliche NiZn-Kerne

Referenzdesigns

  • RD022 GB PoE+-Ethernet-USB“ adapter for industrial use with an EMC perspective
  • RD016 Reference Design Gigabit Ethernet Front End

Anwendung

  • Geeignet für Industrietemperaturen von –40 °C bis +85 °C
  • Kompatibel zu gängigen Industrial Ethernet Systemen wie z.B. EtherCAT oder Profinet
  • Einsetzbar für Ethernet-IC’s, wie z.B. Microchip, Broadcom, Marvell
  • Hubs, Routers, Switches, IP Kameras, IoT Anwendungen

Artikeldaten

Alle
10/100BASE-T
1000BASE-T
Artikel Nr. Daten­blatt Simu­lation DownloadsDatenratePoEPortsTabImproved CMRRBetriebstemperaturLEDPHY-ChipmodusMontageartShield TabsDesign Kit Muster
7499051002SPEC
6 Dateien 10/100BASE-T kein-PoE 2x1 Up/Down Nein -40 °C up to +85 °C current & voltage THT Ja
7499031120ASPEC
7 Dateien 10/100BASE-T kein-PoE 1x4 Down Nein -40 °C up to +85 °C gelb-grün current & voltage THT Ja
74980111211SPEC
6 Dateien 10/100BASE-T kein-PoE 1 Up Nein -40 °C up to +85 °C gelb-grün current & voltage SMT Ja749945
7498011001ASPEC
6 Dateien 10/100BASE-T kein-PoE 1 Down Nein 0 °C up to +70 °C current & voltage SMT Ja
7498011008SPEC
6 Dateien 10/100BASE-T kein-PoE 1 Down Nein -40 °C up to +85 °C current & voltage SMT Ja
7499210001ASPEC
7 Dateien 10/100BASE-T PoE 1 Up Nein -40 °C up to +85 °C No LED current & voltage THT Nein
74990100011ASPEC
6 Dateien 10/100BASE-T kein-PoE 1 Up Nein -40 °C up to +85 °C No LED current & voltage THT Nein749945
74990101210SPEC
7 Dateien 10/100BASE-T kein-PoE 1 Vertikal Nein -40 °C up to +85 °C grün-gelb current & voltage THT Nein749945
74990111217SPEC
7 Dateien 10/100BASE-T kein-PoE 1 Up Nein -40 °C up to +85 °C gelb-grün current & voltage THT Ja
7499211125SPEC
6 Dateien 10/100BASE-T PoE 1 Up Nein -40 °C up to +85 °C gelb-grün current & voltage THT Ja
7499210123ASPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

6 Dateien 10/100BASE-T PoE 1 Vertikal Nein -40 °C up to +85 °C gelb-grün current & voltage THT Nein
7499410221SPEC
7 Dateien 10/100BASE-T PoE+ 1 Vertikal Nein -40 °C up to +85 °C grün-grün current THT Nein
7498210002SPEC
7 Dateien 10/100BASE-T PoE+ 1 Down Nein -40 °C up to +85 °C current & voltage SMT Nein
7498210003SPEC
6 Dateien 10/100BASE-T PoE 1 Up Nein -40 °C up to +85 °C current & voltage SMT Ja
7498210220ASPEC
6 Dateien 10/100BASE-T PoE 1 Up Nein -40 °C up to +85 °C grün-grün current & voltage SMT Nein
7499021002ASPEC
5 Dateien 10/100BASE-T kein-PoE 1x2 Down Nein -40 °C up to +85 °C current & voltage THT Ja
7497011611ASPEC
6 Dateien 10/100BASE-T kein-PoE 1 Up Nein -40 °C up to +85 °C grün/orange-gelb current & voltage THT Ja
7499010003ASPEC
6 Dateien 10/100BASE-T kein-PoE 1 Up Nein -40 °C up to +85 °C current & voltage THT Nein
74990101241SPEC
7 Dateien 10/100BASE-T kein-PoE 1 Vertikal Nein -40 °C up to +85 °C grün-gelb current & voltage THT Nein
7499010126ASPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

6 Dateien 10/100BASE-T kein-PoE 1 Vertikal Nein -40 °C up to +85 °C gelb-grün current & voltage THT Nein
7498011122ARSPEC
6 Dateien 10/100BASE-T kein-PoE 1 Up Nein -40 °C up to +85 °C gelb-grün current & voltage SMT Ja
7498010210ASPEC
6 Dateien 10/100BASE-T kein-PoE 1 Up Nein -40 °C up to +85 °C grün-gelb current & voltage SMT Ja
74990214400SPEC
6 Dateien 10/100BASE-T kein-PoE 1x2 Up Nein -40 °C up to +85 °C gelb-grün current & voltage THT Ja
7499011448SPEC
6 Dateien 10/100BASE-T kein-PoE 1 Vertikal Nein -40 °C up to +85 °C gelb/grün-gelb/grün current & voltage THT Ja
7499021125SPEC
6 Dateien 100BASE-TX kein-PoE 1x2 Down Nein -40 °C up to +85 °C gelb-grün current & voltage THT Ja749945
7498011211SPEC
7 Dateien 100BASE-TX kein-PoE 1 Down Ja -40 °C up to +85 °C grün-gelb current & voltage SMT Ja
74990111215ASPEC
6 Dateien 100BASE-TX kein-PoE 1x1 Down Ja 0 °C up to +70 °C gelb-grün current & voltage THT Ja
7499210124ASPEC
6 Dateien 100BASE-TX PoE 1x1 Up Nein -40 °C up to +85 °C gelb-grün current & voltage THT Nein
7499211121ASPEC
6 Dateien 100BASE-TX PoE 1x1 Down Nein -40 °C up to +85 °C gelb-grün current & voltage THT Ja
7499211122ASPEC
6 Dateien 100BASE-TX PoE 1x1 Down Nein 0 °C up to +70 °C gelb-grün current THT Ja749945
7499210121ASPEC
6 Dateien 100BASE-TX PoE 1x1 Down Nein -40 °C up to +85 °C gelb-grün current & voltage THT Nein
7499211002ASPEC
6 Dateien 100BASE-TX PoE 1x1 Down Nein -40 °C up to +85 °C No LED current THT Ja
7499211123ASPEC
6 Dateien 100BASE-TX PoE 1x1 Down Ja 0 °C up to +70 °C gelb-grün current THT Ja749945
7499411122ASPEC
6 Dateien 100BASE-TX PoE+ 1 Up Ja 0 °C up to +70 °C gelb-grün current & voltage THT Ja
74990112116ASPEC
6 Dateien 100BASE-TX kein-PoE 1x1 Up Nein -40 °C up to +85 °C grün-gelb current & voltage THT Ja
7499010121ASPEC
7 Dateien 100BASE-TX kein-PoE 1x1 Up Nein -40 °C up to +85 °C gelb-grün current & voltage THT Nein
74990110030SPEC
6 Dateien 100BASE-TX kein-PoE 1x1 Up Nein -40 °C up to +85 °C No LED current & voltage THT Ja
7499010001ASPEC
6 Dateien 100BASE-TX kein-PoE 1x1 Up Nein -40 °C up to +85 °C No LED current & voltage THT Nein
7499011222ASPEC
6 Dateien 100BASE-TX kein-PoE 1x1 Down Nein -40 °C up to +85 °C grün-grün current & voltage THT Ja
7499011121ASPEC
6 Dateien 100BASE-TX kein-PoE 1x1 Down Nein -40 °C up to +85 °C gelb-grün current & voltage THT Ja749945
7499010211ASPEC
6 Dateien 100BASE-TX kein-PoE 1x1 Down Nein 0 °C up to +70 °C grün-gelb current & voltage THT Nein
7499011001ASPEC
6 Dateien 100BASE-TX kein-PoE 1x1 Down Nein -40 °C up to +85 °C No LED current & voltage THT Ja
7499010441SPEC
6 Dateien 100BASE-TX kein-PoE 1x1 Down Nein -40 °C up to +85 °C grün/gelb-grün/gelb current & voltage THT Nein
7499410213SPEC
6 Dateien 100BASE-TX PoE+ 1x1 Down Nein -40 °C up to +85 °C grün-gelb current THT Nein
7499011441ASPEC
6 Dateien 100BASE-TX kein-PoE 1x1 Up Nein -40 °C up to +85 °C grün/gelb-grün/gelb current & voltage THT Ja
74990101212SPEC
7 Dateien 100BASE-TX kein-PoE 1x1 Up Nein -40 °C up to +85 °C gelb-grün current & voltage THT Nein
74990111211SPEC
7 Dateien 100BASE-TX kein-PoE 1x1 Down Nein -40 °C up to +85 °C gelb-grün current & voltage THT Ja
74990100040SPEC
6 Dateien 100BASE-TX kein-PoE 1x1 Down Nein -40 °C up to +85 °C No LED current & voltage THT Nein
7499151120SPEC
6 Dateien 1000BASE-T kein-PoE 2x1 Up/Down Nein -40 °C up to +85 °C gelb-grün current THT Ja
7497111611ASPEC
6 Dateien 1000BASE-T kein-PoE 1 Up Nein 0 °C up to +70 °C grün/orange-gelb current THT Ja
7497110616SPEC
6 Dateien 1000BASE-T kein-PoE 1 Up Nein -40 °C up to +85 °C gelb/grün-grün current THT Nein749945
7499111614ASPEC
6 Dateien 1000BASE-T kein-PoE 1 Up Ja -40 °C up to +85 °C grün/orange-gelb current & voltage THT Ja749945
7499511440SPEC
6 Dateien 1000BASE-T PoE+ 1 Up Nein -40 °C up to +85 °C grün/gelb-grün/gelb current & voltage THT Ja749945
7499511611ASPEC
6 Dateien 1000BASE-T PoE+ 1 Up Ja 0 °C up to +70 °C grün/orange-gelb current & voltage THT Ja749945
7499111221ASPEC
6 Dateien 1000BASE-T kein-PoE 1 Up Nein 0 °C up to +70 °C grün-grün current & voltage THT Ja
7499111000ASPEC
6 Dateien 1000BASE-T kein-PoE 1 Up Nein 0 °C up to +70 °C No LED current & voltage THT Ja
7499110124SPEC
6 Dateien 1000BASE-T kein-PoE 1x1 Up Nein -40 °C up to +85 °C grün-gelb/grün current THT Nein
7499111446SPEC
6 Dateien 1000BASE-T kein-PoE 1x1 Down Nein -40 °C up to +85 °C grün/gelb-grün/gelb current THT Ja
7499111121ASPEC
6 Dateien 1000BASE-T kein-PoE 1x1 Down Nein -40 °C up to +85 °C gelb-grün current THT Ja
7499110122SPEC
6 Dateien 1000BASE-T kein-PoE 1x1 Down Nein 0 °C up to +70 °C gelb-grün current THT Nein
7499110123SPEC
6 Dateien 1000BASE-T kein-PoE 1 Vertikal Nein -40 °C up to +85 °C grün-gelb current THT Nein749945
7499111447SPEC
6 Dateien 1000BASE-T kein-PoE 1 Up Nein -40 °C up to +85 °C grün/gelb-grün/gelb current THT Ja749945
7499111001ASPEC
6 Dateien 1000BASE-T kein-PoE 1x1 Down Nein -40 °C up to +85 °C No LED current THT Ja
7499121211SPEC
6 Dateien 1000BASE-T kein-PoE 1x2 Down Nein -40 °C up to +85 °C grün-gelb current THT Ja
7498111001ASPEC
7 Dateien 1000BASE-T kein-PoE 1 Up Nein -40 °C up to +85 °C No LED current SMT Ja
7499110120ASPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

6 Dateien 1000BASE-T kein-PoE 1 Vertikal Nein -40 °C up to +85 °C gelb-grün current THT Nein
7499511002ASPEC
7 Dateien 1000BASE-T PoE+ 1 Up Ja -40 °C up to +85 °C No LED current & voltage THT Ja
7498111120ARSPEC
6 Dateien 1000BASE-T kein-PoE 1 Up Nein -40 °C up to +85 °C gelb-grün current SMT Ja
7499311614SPEC
6 Dateien 1000BASE-T PoE 1 Up Nein -40 °C up to +85 °C grün/orange-grün current & voltage THT Ja
7499511420SPEC
6 Dateien 1000BASE-T 4PPoE 1 Up Nein -40 °C up to +85 °C grün/gelb-grün current & voltage THT Ja
7499111615SPEC
6 Dateien 1000BASE-T kein-PoE 1 Up Nein -40 °C up to +85 °C grün/orange-gelb current & voltage THT Ja
74991104402SPEC
6 Dateien 1000BASE-T kein-PoE 1 Vertikal Nein -40 °C up to +85 °C gelb/grün-gelb/grün current THT Nein
74991114410SPEC
6 Dateien 1000BASE-T kein-PoE 1 Vertikal Nein -40 °C up to +85 °C gelb/grün-gelb/grün current THT Ja
74991114412SPEC
6 Dateien 1000BASE-T kein-PoE 1 Up Nein -40 °C up to +85 °C gelb/grün-gelb/grün voltage THT Ja
74991104404SPEC
6 Dateien 1000BASE-T kein-PoE 1 Up Nein -40 °C up to +85 °C gelb/grün-gelb/grün voltage THT Nein
74991114411SPEC
6 Dateien 1000BASE-T kein-PoE 1 Down Nein -40 °C up to +85 °C gelb/grün-gelb/grün voltage THT Ja
74991104403SPEC
6 Dateien 1000BASE-T 1 Down Nein -40 °C up to +85 °C gelb/grün-gelb/grün voltage THT Nein
74981104402SPEC
6 Dateien 1000BASE-T kein-PoE 1 Vertikal Nein -40 °C up to +85 °C gelb/grün-gelb/grün voltage THT Nein
74991214400SPEC
6 Dateien 1000BASE-T kein-PoE 1x2 Down Nein -40 °C up to +85 °C gelb/grün-gelb/grün voltage THT Ja
74991204400SPEC
6 Dateien 1000BASE-T kein-PoE 1x2 Down Nein -40 °C up to +85 °C gelb/grün-gelb/grün voltage THT Nein
Artikel Nr. Daten­blatt Simu­lation
7499051002SPEC
7499031120ASPEC
74980111211SPEC
7498011001ASPEC
7498011008SPEC
7499210001ASPEC
74990100011ASPEC
74990101210SPEC
74990111217SPEC
7499211125SPEC
7499210123ASPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

7499410221SPEC
7498210002SPEC
7498210003SPEC
7498210220ASPEC
7499021002ASPEC
7497011611ASPEC
7499010003ASPEC
74990101241SPEC
7499010126ASPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

7498011122ARSPEC
7498010210ASPEC
74990214400SPEC
7499011448SPEC
7499021125SPEC
7498011211SPEC
74990111215ASPEC
7499210124ASPEC
7499211121ASPEC
7499211122ASPEC
7499210121ASPEC
7499211002ASPEC
7499211123ASPEC
7499411122ASPEC
74990112116ASPEC
7499010121ASPEC
74990110030SPEC
7499010001ASPEC
7499011222ASPEC
7499011121ASPEC
7499010211ASPEC
7499011001ASPEC
7499010441SPEC
7499410213SPEC
7499011441ASPEC
74990101212SPEC
74990111211SPEC
74990100040SPEC
7499151120SPEC
7497111611ASPEC
7497110616SPEC
7499111614ASPEC
7499511440SPEC
7499511611ASPEC
7499111221ASPEC
7499111000ASPEC
7499110124SPEC
7499111446SPEC
7499111121ASPEC
7499110122SPEC
7499110123SPEC
7499111447SPEC
7499111001ASPEC
7499121211SPEC
7498111001ASPEC
7499110120ASPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

7499511002ASPEC
7498111120ARSPEC
7499311614SPEC
7499511420SPEC
7499111615SPEC
74991104402SPEC
74991114410SPEC
74991114412SPEC
74991104404SPEC
74991114411SPEC
74991104403SPEC
74981104402SPEC
74991214400SPEC
74991204400SPEC
Muster
Artikel Nr. Daten­blatt Simu­lation DownloadsDatenratePoEPortsTabImproved CMRRBetriebstemperaturLEDPHY-ChipmodusMontageartShield TabsDesign Kit Muster

WE-RJ45 LAN

Die RJ45 Buchse mit Magnetics kann schnell und einfach in eine Ethernet-Schnittstelle implementiert werden, wobei der integrierte Übertrager und das Filterdesign die Konformität nach den Standards IEEE 802.3 und IEC 62368-1 (alt: IEC 60950-1) sicherstellen. Für wertvolle Platzersparnis auf der Leiterplatte ist der Aufbau um 50% kompakter als eine Lösung mit diskreten Magnetics.

Das Filterdesign besteht aus einem Übertrager, mindestens einer Gleichtaktdrossel pro Kanal und der Bob-Smith-Terminierung. Für noch bessere Gleichtaktunterdrückung sind Bauteile mit zusätzlichen Gleichtaktdrosseln verfügbar.

Noch Fragen zur Anwendung?

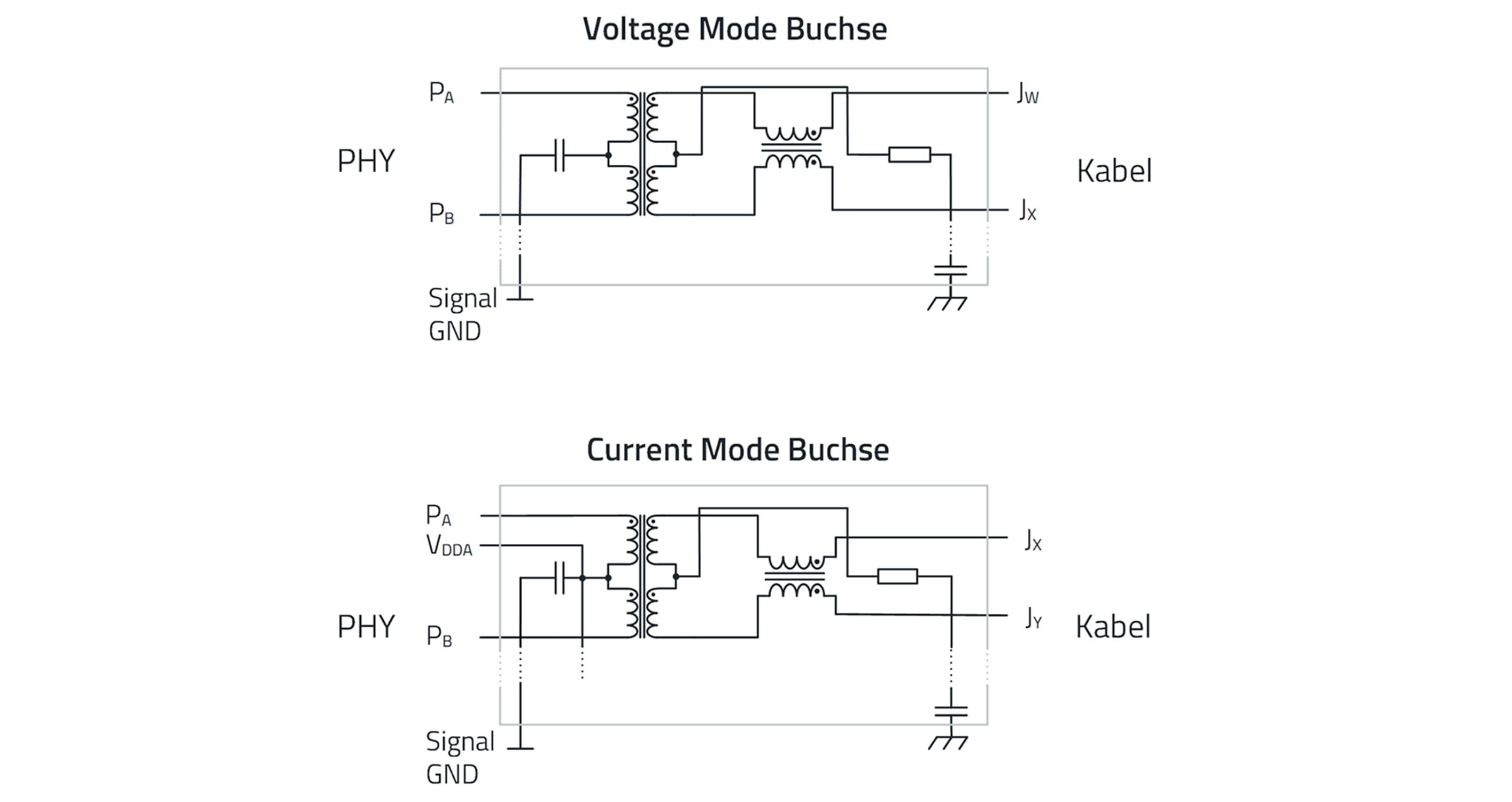

Welche Buchse eignet sich für strom-/spannungsgesteuerte PHYs?

Auf dem Datenblatt des PHY ist angegeben, ob er strom- oder spannungsgesteuert ist, was ein wichtiges Kriterium für die Auswahl der Übertragerbuchse darstellt.

Bei einem spannungsgesteuerten PHY wird der LAN-Übertrager direkt mit den Anschlüssen des PHY-Chips verbunden. Der stromgesteuerte PHY hat einen VDDA-Pin für die Stromversorgung, der spannungsgesteuerte PHY hat keinen VDDA-Pin. Daher fließt der Strom bei Current-Mode-PHYs über die Pins des LAN-Übertragers.

Sie suchen die richtige Buchse für Ihre Schnittstelle? Mit REDEXPERT, unserer präzisen Simulationsplattform, finden Sie diese schnell und unkompliziert.

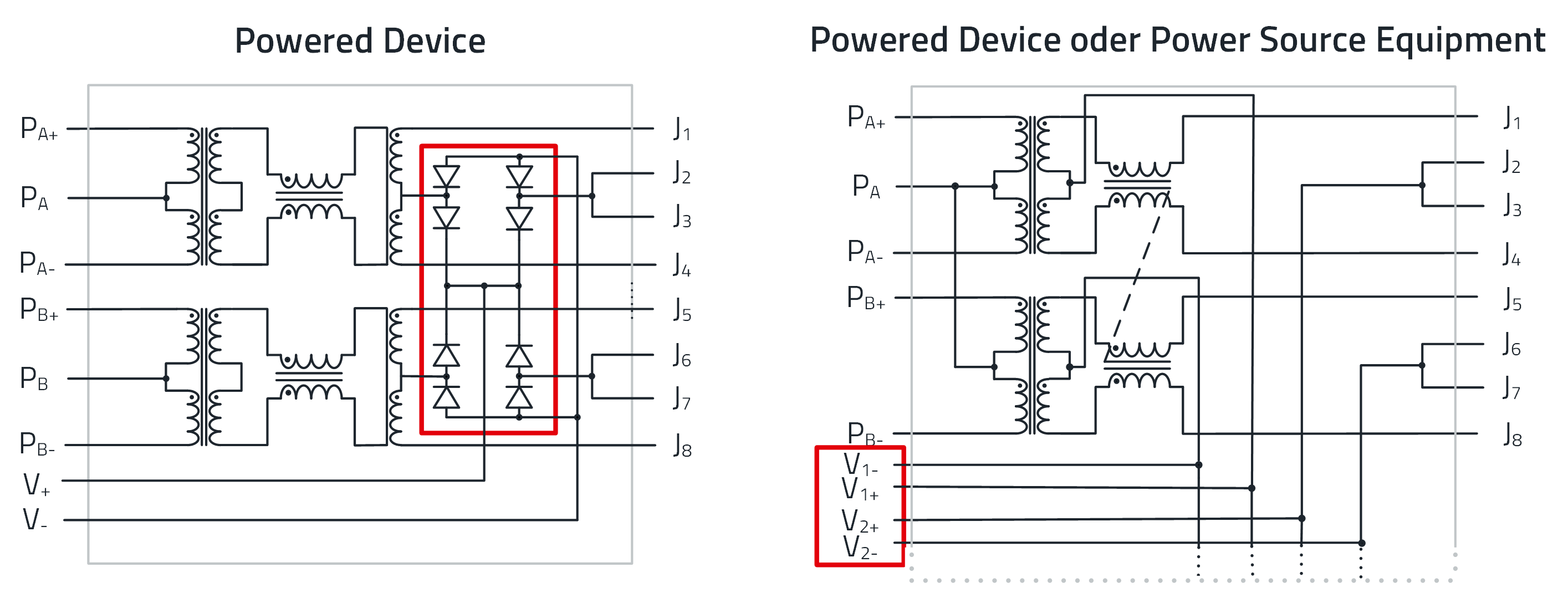

Was ist bei PoE (Power over Ethernet) zu beachten?

Neben der Datenübertragung wird bei PoE auch die Stromversorgung über die Ethernet Schnittstelle realisiert, wodurch kein zusätzliches Stromversorgungskabel benötigt wird. Nach dem IEEE 802.3 Standard wird der Energieversorger hierbei Power Source Equipment (PSE) und der Verbraucher Powered Device (PD) genannt.

Um eine falsche Polarität (Verpolung) auf Seiten des PD zu vermeiden, ist eine Diodenbrücke notwendig. Würth Elektronik bietet Bauteile, die diese bereits enthalten (links) oder die über Anschlüsse verfügen, welche einen externen Anschluss ermöglichen (rechts).

REDEXPERT beinhaltet eine Filterfunktion zur Selektion der RJ45 LAN Buchsen mit Magnetics nach dem Einsatzgebiet auf der Seite des PD oder des PD und des PSE.

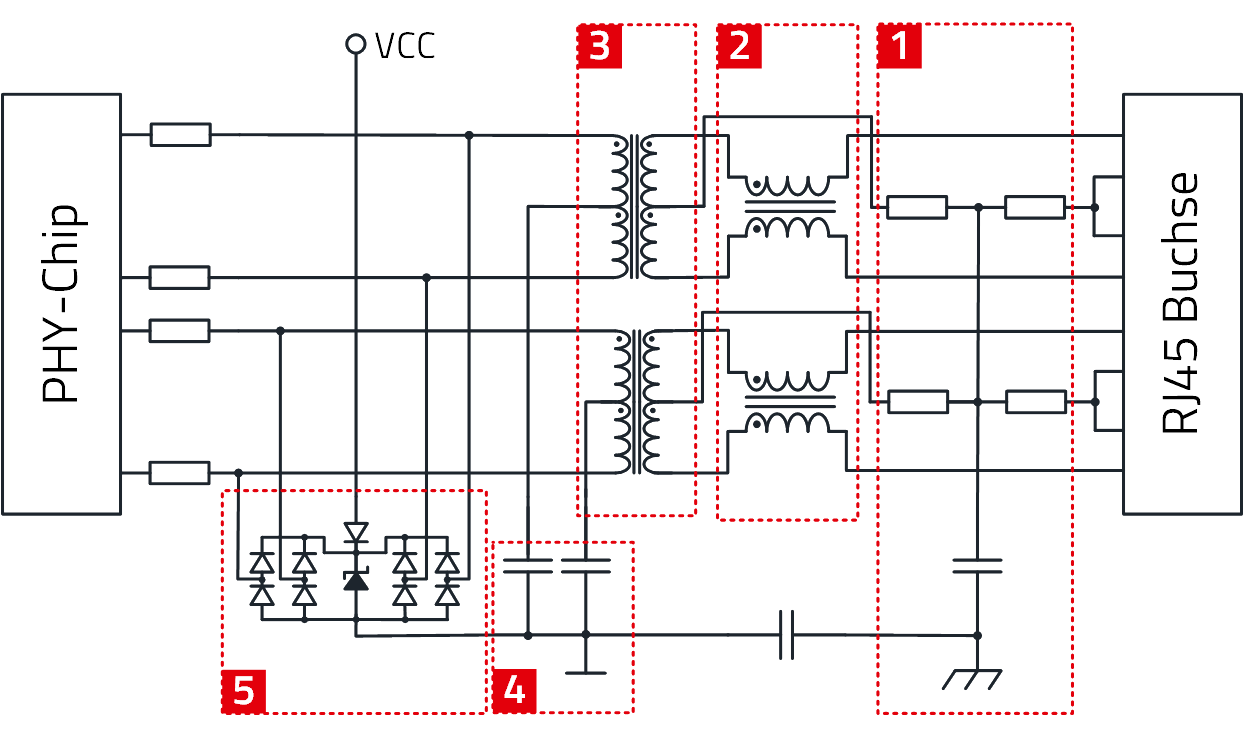

Wie wird die RJ45-Buchse an den PHY-Chip angeschlossen?

1 WE-RJ45 LAN Buchse mit Magnetics: Hierbei handelt es sich um ein fertiges Modul, in dem die Ethernet-Buchse, der Übertrager und die Bob-Smith-Terminierung integriert sind. Dies sorgt für die sicherheitsrelevante galvanische Trennung sowie für die Impedanzanpassung und schützt vor transienten Störungen und Gleichtaktstörungen.

2 Schirmanbindung: Bei Plastikgehäusen wird mit den Kondensatoren die Schirmung der Ethernet-Buchse und damit der Kabelschirm mit der Platinenmasse (GND) verbunden. Bei Metallgehäusen wird empfohlen die Kondensatoren nicht zu bestücken, sondern den GND direkt über Verschraubungen an das Gehäuse anzuschließen.

3 Controller: Zur Begrenzung der schnittstellenseitigen transienten Störungen zum PHY gegen GND werden zwei TVS-Dioden-Arrays eingesetzt. An den Controller wird für die On-Board-Software ein EEPROM angeschlossen und der Signalteil wird mit einem 25 MHz Quarz getaktet.

Weitere Infos zum Schaltungsaufbau und Layout sind in unserem Referenz-Design Gigabit-Ethernet Front-End enthalten.

Wie sieht eine Standard Ethernet-Schnittstelle aus?
  1. Bob-Smith-Terminierung: Zur Reduzierung der Gleichtaktstromflüsse und der Anfälligkeit für Störungen durch unbenutzte Adernpaare am RJ45-Anschluss

  2. Gleichtaktdrosseln: Verbessern die EMV durch Dämpfung von Gleichtaktstörungen

  3. Signal-Übertrager: Sorgt für die galvanische Trennung zwischen PHY-Chip und RJ45-Buchse, schützt vor transienten Störungen und passt die interne Logik impedanzmäßig an die symmetrischen Adernpaare an

  4. MLCC Kondensatoren: Tragen durch die HF-technische Verbindung der Mittelanzapfungen der Übertrager mit der Masse (GND) zur Gleichtaktunterdrückung bei

  5. TVS-Dioden-Array: Begrenzt schnittstellenseitig auftretende transiente Störungen zum PHY gegen GND

Die Teile 1, 2, 3 und 4 sind in der WE-LAN Buchse mit Magnetics bereits integriert. Mehr Informationen zur Ethernet-Schnittstelle finden Sie in unserem Application Guide.

PoE Leistungsklassen nach IEEE 802.3
*) für Leistungen über 30 W gab/gibt es mehrere Anbieter, die mit unterschiedlichen Implementierungen und Namen (UPoE, 4PPoE, PoE++, …) auf den Markt kamen. Die sind untereinander nicht kompatibel. Erst mit der 802.3bt gibt es mit Hi-PoE (High Power PoE) wieder einen allgemeinen Standard.
*) für Leistungen über 30 W gab/gibt es mehrere Anbieter, die mit unterschiedlichen Implementierungen und Namen (UPoE, 4PPoE, PoE++, …) auf den Markt kamen. Die sind untereinander nicht kompatibel. Erst mit der 802.3bt gibt es mit Hi-PoE (High Power PoE) wieder einen allgemeinen Standard.

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Videos

Würth Elektronik Webinar: Elektromagnetische Störung und EMV-Zertifizierung
