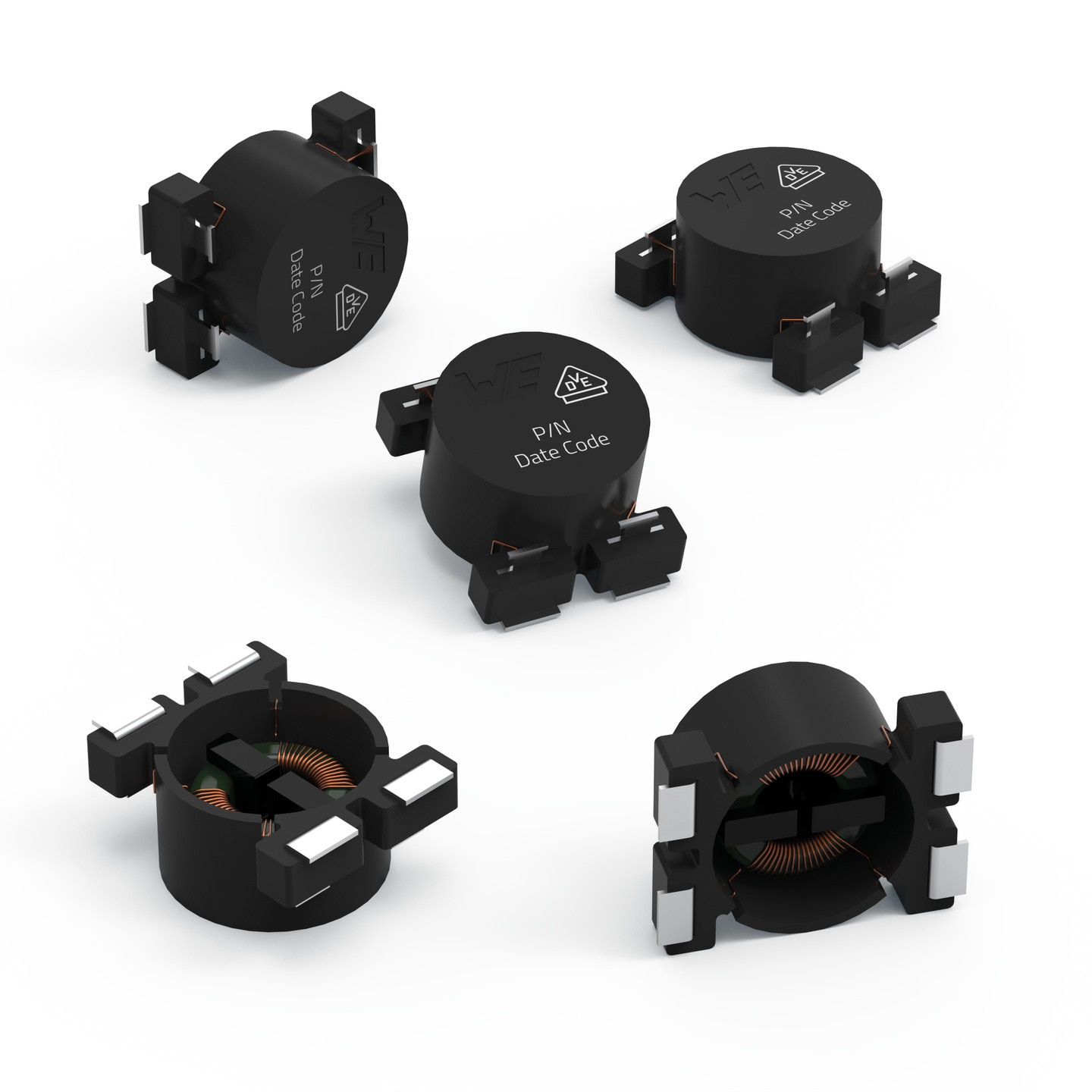

WE-LF SMT Stromkompensierte Netzdrossel in SMT

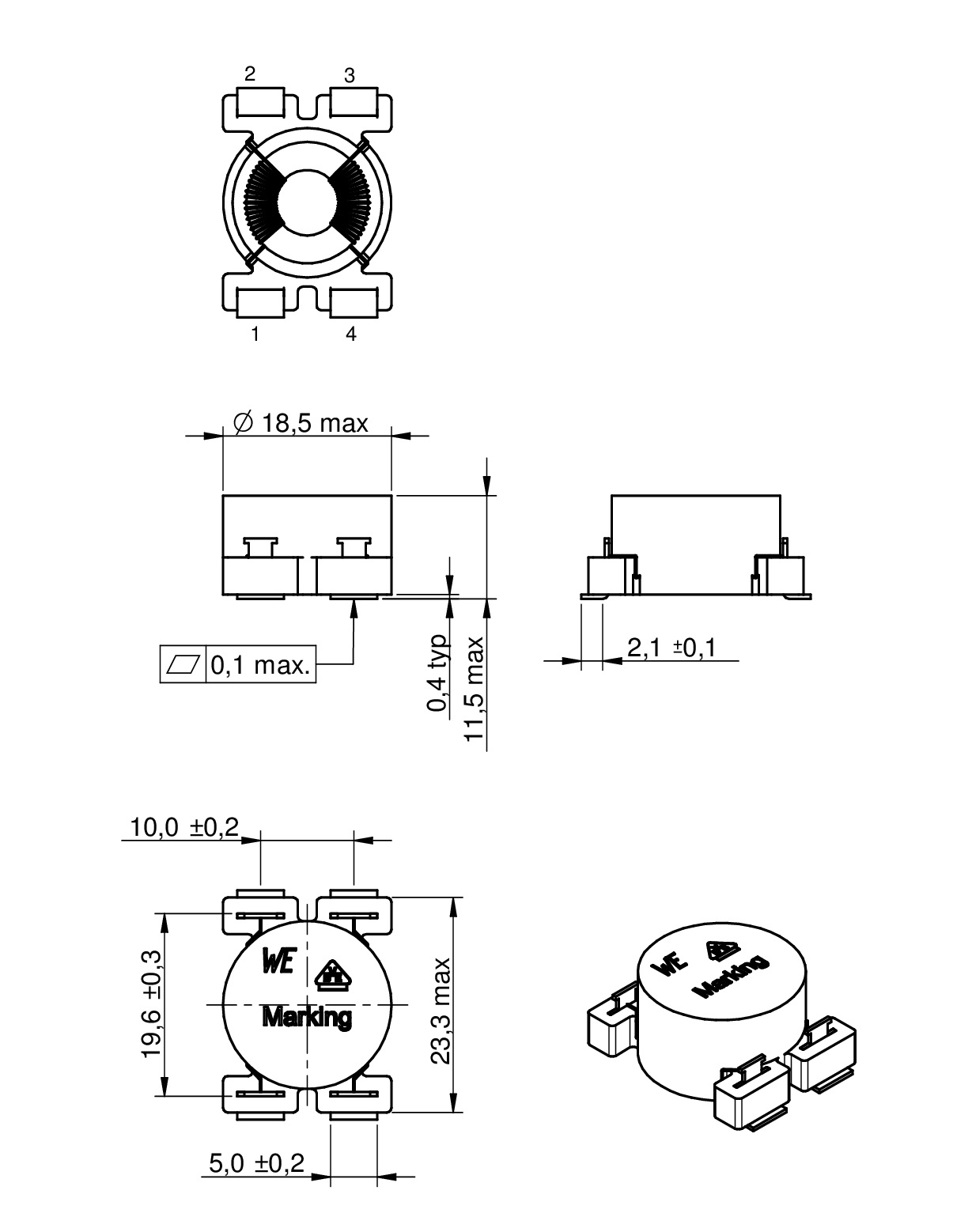

Bauform	Maße	L (mm)	W (mm)	H (mm)	Fl (mm)	Material
Type SH		23.3	18.5	11.5	2.1	MnZn

LTSpice-Dateien

LT
LTSpice_WE-LF-SMD (rev22a).zip
|
2.9 KB

Merkmale

SMT Netzdrossel
Kompakte Bauform
Ringkern mit Sektorwicklung
Hohe Dämpfung von Gleichtaktstörern im nieder- bis mittelfrequenten Bereich
Empfohlenes Lötverfahren: Reflow
Betriebstemperatur: –40 ºC bis +125 ºC

Anwendung

Netzfilter
Leitungselektronik
Getaktete Stromversorgungen

Artikeldaten

Type SH

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	I_{R 1} (A)	L₁ (mH)	R_{DC1 max.} (Ω)	V_R (V (AC))	V_T (V (AC))	Material	L (mm)	W (mm)	H (mm)	Muster
7446630027	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LF_SMD (rev22a).IntLib \| 543.5 KB ZUK Cadstar_WE-LF-SMD (rev19a).zip \| 5.9 KB CDS Cadence_WE-LF_SMD (rev23a).zip \| 2.4 MB EAG Eagle_WE-LF SMD (rev19a).lbr \| 18 KB CAD-Dateien ZIP IGS WE-LF_SMD_SH (rev1).igs \| 10.1 MB STP WE-LF_SMD_SH (rev1).stp \| 2.5 MB Elektrische Modelle ZIP S S-Parameter_7446630027 (rev20a).s4p \| 313.9 KB PSP PSpice_WE-LF_SMD (rev22a).zip \| 5.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.6	27	1.2	250	1500	MnZn	23.3	18.5	11.5
7446630039	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LF_SMD (rev22a).IntLib \| 543.5 KB ZUK Cadstar_WE-LF-SMD (rev19a).zip \| 5.9 KB CDS Cadence_WE-LF_SMD (rev23a).zip \| 2.4 MB EAG Eagle_WE-LF SMD (rev19a).lbr \| 18 KB CAD-Dateien ZIP IGS WE-LF_SMD_SH (rev1).igs \| 10.1 MB STP WE-LF_SMD_SH (rev1).stp \| 2.5 MB Elektrische Modelle ZIP S S-Parameter_7446630039 (rev20a).s4p \| 314.6 KB PSP PSpice_WE-LF_SMD (rev22a).zip \| 5.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.55	39	1.7	250	1500	MnZn	23.3	18.5	11.5
7446630047	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LF_SMD (rev22a).IntLib \| 543.5 KB ZUK Cadstar_WE-LF-SMD (rev19a).zip \| 5.9 KB CDS Cadence_WE-LF_SMD (rev23a).zip \| 2.4 MB EAG Eagle_WE-LF SMD (rev19a).lbr \| 18 KB CAD-Dateien ZIP IGS WE-LF_SMD_SH (rev1).igs \| 10.1 MB STP WE-LF_SMD_SH (rev1).stp \| 2.5 MB Elektrische Modelle ZIP S S-Parameter_7446630047 (rev20a).s4p \| 314.6 KB PSP PSpice_WE-LF_SMD (rev22a).zip \| 5.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.4	47	2.6	250	1500	MnZn	23.3	18.5	11.5
7446631007	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LF_SMD (rev22a).IntLib \| 543.5 KB ZUK Cadstar_WE-LF-SMD (rev19a).zip \| 5.9 KB CDS Cadence_WE-LF_SMD (rev23a).zip \| 2.4 MB EAG Eagle_WE-LF SMD (rev19a).lbr \| 18 KB CAD-Dateien ZIP IGS WE-LF_SMD_SH (rev1).igs \| 10.1 MB STP WE-LF_SMD_SH (rev1).stp \| 2.5 MB Elektrische Modelle ZIP S S-Parameter_7446631007 (rev20a).s4p \| 310.6 KB PSP PSpice_WE-LF_SMD (rev22a).zip \| 5.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.4	6.8	0.3	250	1500	MnZn	23.3	18.5	11.5
7446631010	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LF_SMD (rev22a).IntLib \| 543.5 KB ZUK Cadstar_WE-LF-SMD (rev19a).zip \| 5.9 KB CDS Cadence_WE-LF_SMD (rev23a).zip \| 2.4 MB EAG Eagle_WE-LF SMD (rev19a).lbr \| 18 KB CAD-Dateien ZIP IGS WE-LF_SMD_SH (rev1).igs \| 10.1 MB STP WE-LF_SMD_SH (rev1).stp \| 2.5 MB Elektrische Modelle ZIP S S-Parameter_7446631010 (rev20a).s4p \| 311.8 KB PSP PSpice_WE-LF_SMD (rev22a).zip \| 5.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	10	0.55	250	1500	MnZn	23.3	18.5	11.5
7446632001	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LF_SMD (rev22a).IntLib \| 543.5 KB ZUK Cadstar_WE-LF-SMD (rev19a).zip \| 5.9 KB CDS Cadence_WE-LF_SMD (rev23a).zip \| 2.4 MB EAG Eagle_WE-LF SMD (rev19a).lbr \| 18 KB CAD-Dateien ZIP IGS WE-LF_SMD_SH (rev1).igs \| 10.1 MB STP WE-LF_SMD_SH (rev1).stp \| 2.5 MB Elektrische Modelle ZIP S S-Parameter_7446632001 (rev20a).s4p \| 309.1 KB PSP PSpice_WE-LF_SMD (rev22a).zip \| 5.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	1	0.06	250	1500	MnZn	23.3	18.5	11.5
7446632002	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LF_SMD (rev22a).IntLib \| 543.5 KB ZUK Cadstar_WE-LF-SMD (rev19a).zip \| 5.9 KB CDS Cadence_WE-LF_SMD (rev23a).zip \| 2.4 MB EAG Eagle_WE-LF SMD (rev19a).lbr \| 18 KB CAD-Dateien ZIP IGS WE-LF_SMD_SH (rev1).igs \| 10.1 MB STP WE-LF_SMD_SH (rev1).stp \| 2.5 MB Elektrische Modelle ZIP S S-Parameter_7446632002 (rev20a).s4p \| 308 KB PSP PSpice_WE-LF_SMD (rev22a).zip \| 5.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.75	2.2	0.1	250	1500	MnZn	23.3	18.5	11.5
7446632003	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LF_SMD (rev22a).IntLib \| 543.5 KB ZUK Cadstar_WE-LF-SMD (rev19a).zip \| 5.9 KB CDS Cadence_WE-LF_SMD (rev23a).zip \| 2.4 MB EAG Eagle_WE-LF SMD (rev19a).lbr \| 18 KB CAD-Dateien ZIP IGS WE-LF_SMD_SH (rev1).igs \| 10.1 MB STP WE-LF_SMD_SH (rev1).stp \| 2.5 MB Elektrische Modelle ZIP S S-Parameter_7446632003 (rev20a).s4p \| 309 KB PSP PSpice_WE-LF_SMD (rev22a).zip \| 5.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.25	3.3	0.15	250	1500	MnZn	23.3	18.5	11.5
74466340007	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-LF_SMD (rev22a).IntLib \| 543.5 KB ZUK Cadstar_WE-LF-SMD (rev19a).zip \| 5.9 KB CDS Cadence_WE-LF_SMD (rev23a).zip \| 2.4 MB EAG Eagle_WE-LF SMD (rev19a).lbr \| 18 KB CAD-Dateien ZIP IGS WE-LF_SMD_SH (rev1).igs \| 10.1 MB STP WE-LF_SMD_SH (rev1).stp \| 2.5 MB Elektrische Modelle ZIP S S-Parameter_74466340007 (rev20a).s4p \| 308.8 KB PSP PSpice_WE-LF_SMD (rev22a).zip \| 5.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5.25	0.7	0.03	250	1500	MnZn	23.3	18.5	11.5

Artikel Nr.	Datenblatt	Simulation
7446630027	SPEC
7446630039	SPEC
7446630047	SPEC
7446631007	SPEC
7446631010	SPEC
7446632001	SPEC
7446632002	SPEC
7446632003	SPEC
74466340007	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	I_{R 1} (A)	L₁ (mH)	R_{DC1 max.} (Ω)	V_R (V (AC))	V_T (V (AC))	Material	L (mm)	W (mm)	H (mm)	Muster
