WE-MCI Multilayer Ceramic SMT Inductor| Automotive | Würth Elektronik Produktkatalog

Bauform	Maße	L (mm)	W (mm)	H (mm)

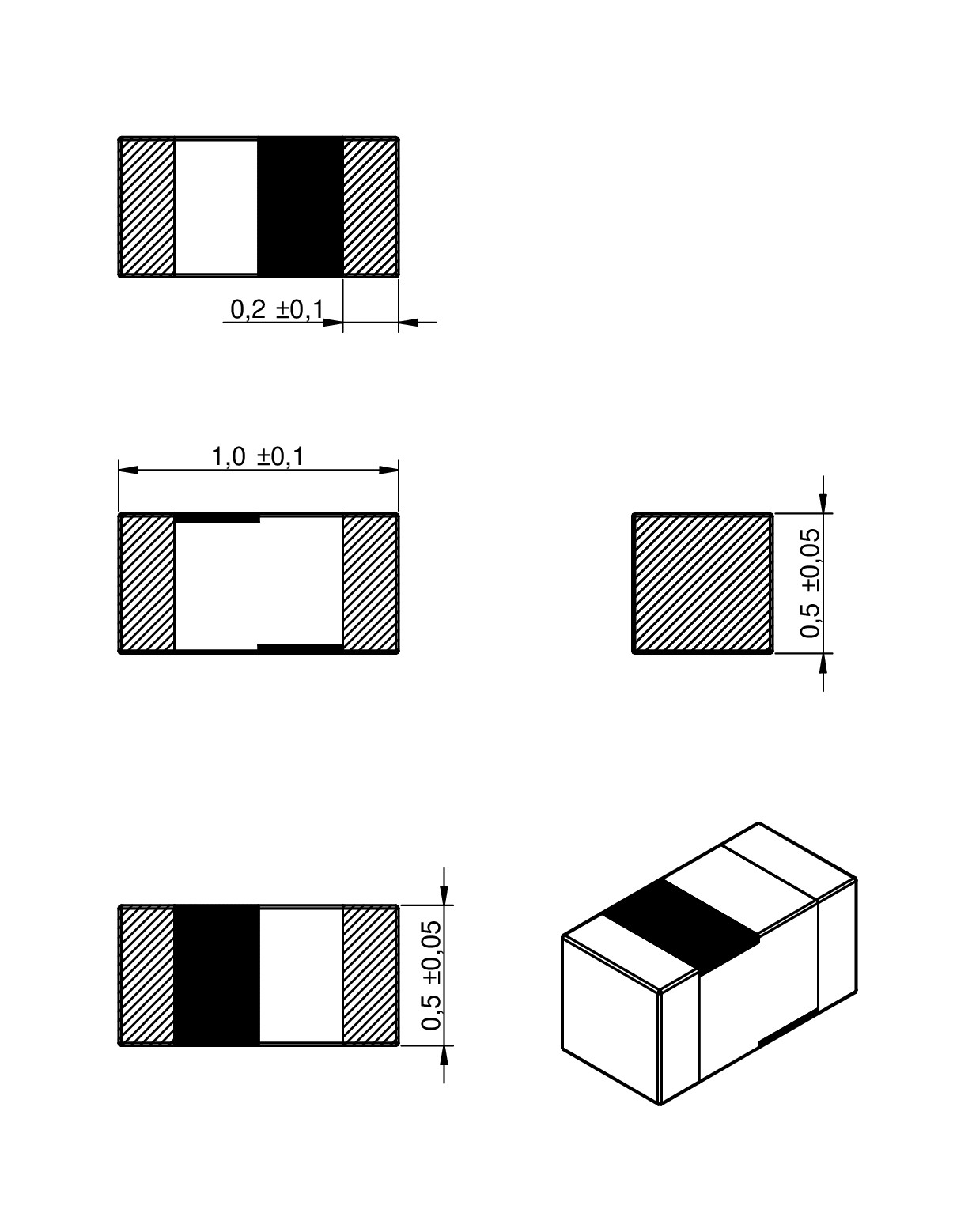

0402		1	0.5	0.5

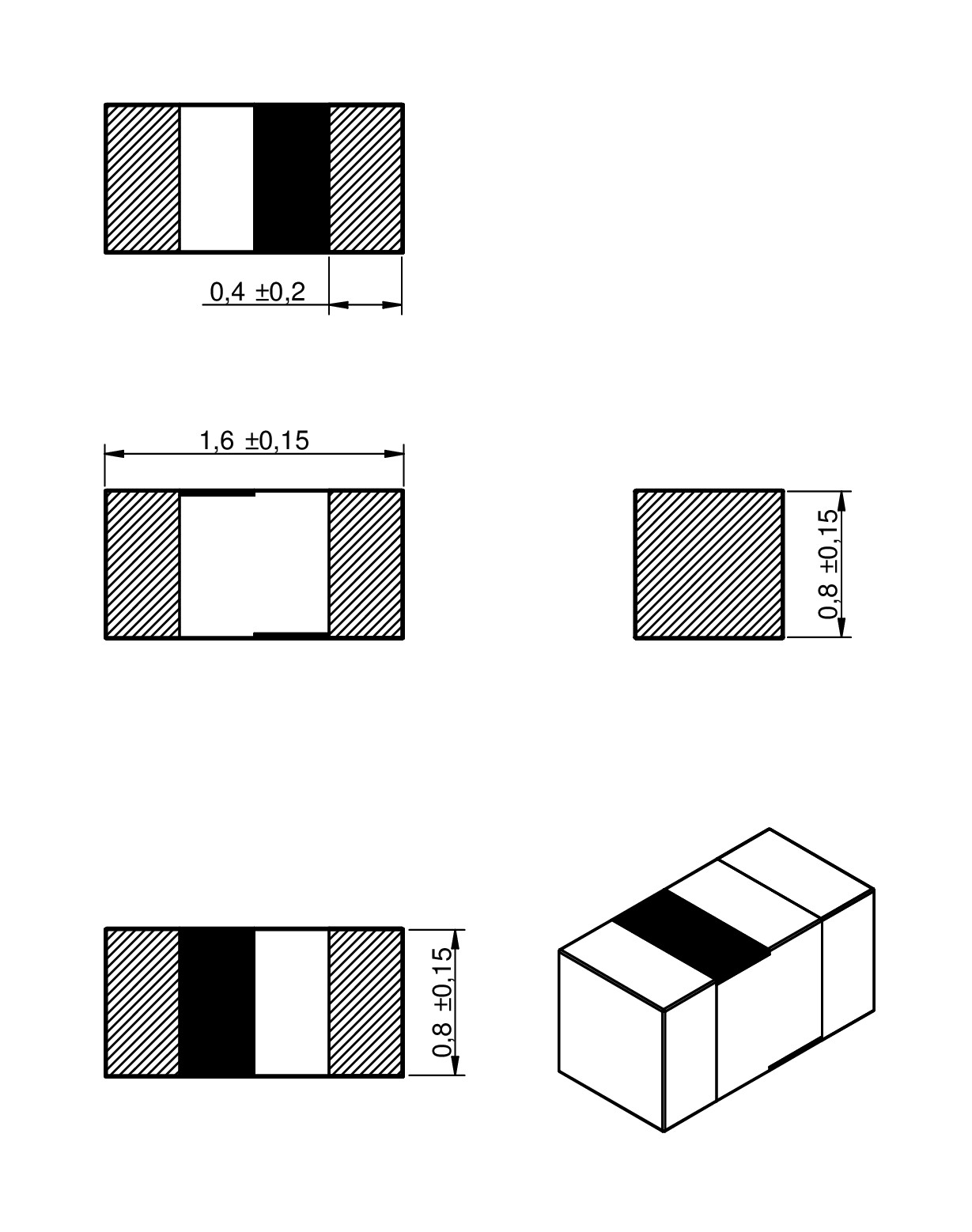

0603		1.6	0.8	0.8

Datenblatt

SPEC
Seriesdatasheet_WE-MCI_V1 (rev1).pdf
|
2.1 MB

LTSpice-Dateien

LT
LTSpice_WE-MCI (rev22a).zip
|
5.3 KB

Merkmale

Mehrschichtinduktor mit Keramikkörper
Betriebstemperaturbereich: -55 ºC bis +125 ºC
Beidseitige Polaritätskennzeichnung
Induktive Toleranzen von 5%; 0,3 nH
AEC-Q200
Automotive approved

Anwendung

Infotainment
Key-less Systeme
Filterschaltungen
Hochfrequenzanwendungen
Bluetooth

Artikeldaten

Alle

0402

0603
