WE-SMGS Lötbare Dichtung zur Oberflächenmontage

Merkmale

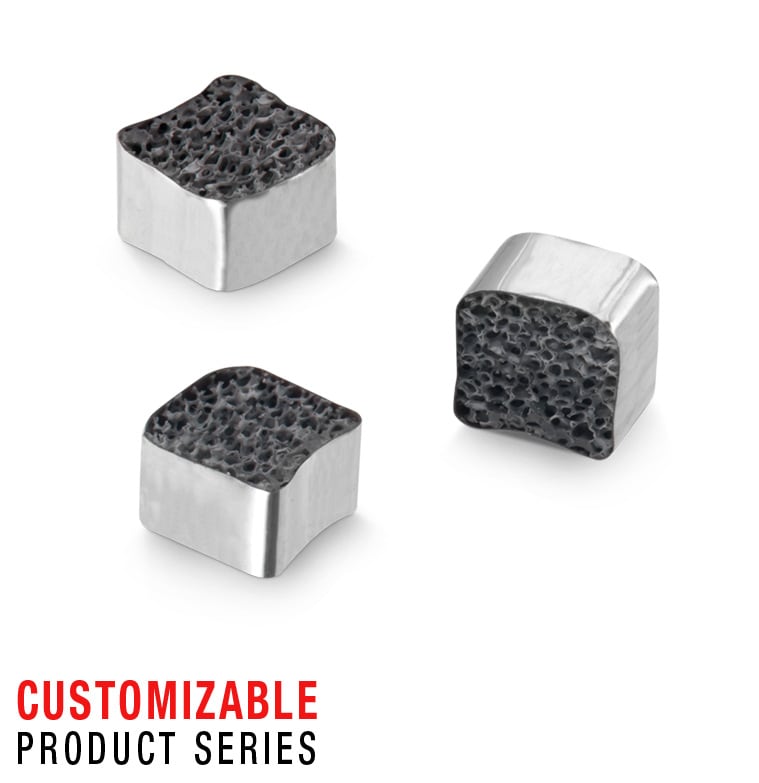

Individuell anpassbare Produktserie:

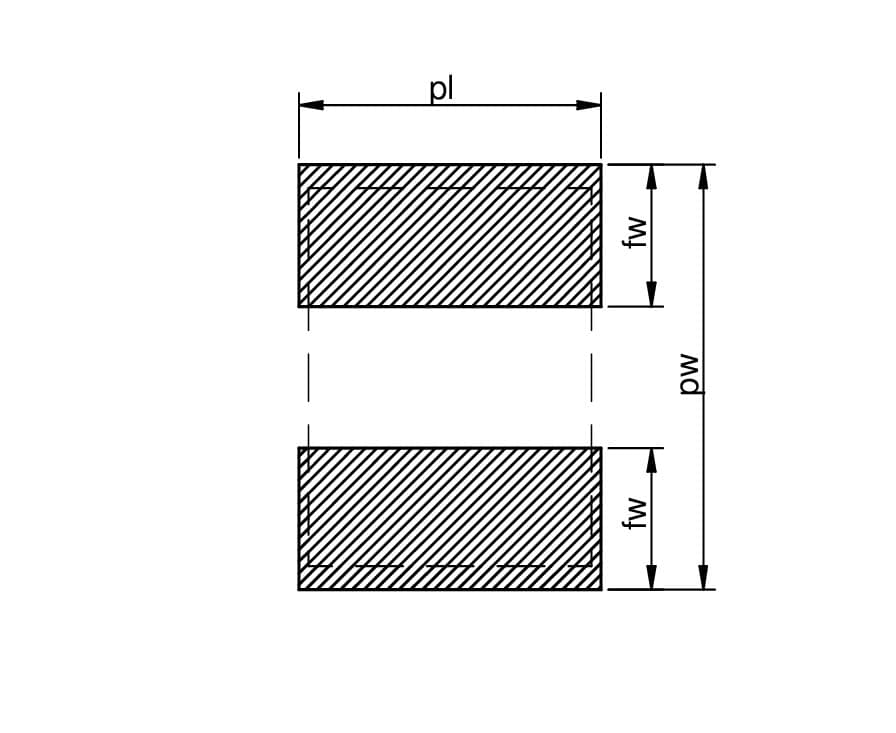

Abmessungen
Beschichtung
Entwickelt für die Pick & Place-Montage
Breite Kontaktfläche
Hohe Temperaturen und mechanisches Gewicht haben keinen Einfluss auf die hervorragenden Verbindungseigenschaften.
Zuverlässige Lötbarkeit

Anwendung

Kontakt zwischen Leiterplattenmasse und Gehäuse
Low Ω HF-Verbindung zwischen den Erdungspunkten von zwei übereinander liegenden Leiterplatten
Verbindung zwischen Leiterplatten und externen Elementen

Artikeldaten

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L (mm)	W (mm)	H (mm)	Shielding Effectiveness @ 100 MHz (dB)	R_S (Ω/ square)	Empfohlene Komprimierung Min. (mm)	Empfohlene Komprimierung Max. (mm)	Design Kit	Muster
3029040030025	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-SMGS (rev22a).IntLib \| 147.5 KB ZUK Cadstar_WE-SMGS (rev19a).zip \| 10.8 KB CDS Cadence_WE-SMGS (rev19a).zip \| 416.3 KB EAG Eagle_WE-SMGS (rev19a).lbr \| 27.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-SMGS-3029040030025 (rev1).igs \| 285.2 KB STP Download_STP_WE-SMGS-3029040030025 (rev1).stp \| 62 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	3	2.5	70	0.1	1.875	2	331002
3029040030035	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-SMGS (rev22a).IntLib \| 147.5 KB ZUK Cadstar_WE-SMGS (rev19a).zip \| 10.8 KB CDS Cadence_WE-SMGS (rev19a).zip \| 416.3 KB EAG Eagle_WE-SMGS (rev19a).lbr \| 27.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-SMGS-3029040030035 (rev1).igs \| 286.3 KB STP Download_STP_WE-SMGS-3029040030035 (rev1).stp \| 111.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	3	3.5	70	0.1	2.625	2.8	–
3029040030030	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-SMGS (rev22a).IntLib \| 147.5 KB ZUK Cadstar_WE-SMGS (rev19a).zip \| 10.8 KB CDS Cadence_WE-SMGS (rev19a).zip \| 416.3 KB EAG Eagle_WE-SMGS (rev19a).lbr \| 27.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-SMGS-3029040030030 (rev1).igs \| 286.3 KB STP Download_STP_WE-SMGS-3029040030030 (rev1).stp \| 111.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	3	3	70	0.1	2.25	2.4	–
3029050030050	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-SMGS (rev22a).IntLib \| 147.5 KB ZUK Cadstar_WE-SMGS (rev19a).zip \| 10.8 KB CDS Cadence_WE-SMGS (rev19a).zip \| 416.3 KB EAG Eagle_WE-SMGS (rev19a).lbr \| 27.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-SMGS-3029050030050 (rev1).igs \| 285.2 KB STP Download_STP_WE-SMGS-3029050030050 (rev1).stp \| 111.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	3	5	70	0.1	3.75	4	331002
3029060060050	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-SMGS (rev22a).IntLib \| 147.5 KB ZUK Cadstar_WE-SMGS (rev19a).zip \| 10.8 KB CDS Cadence_WE-SMGS (rev19a).zip \| 416.3 KB EAG Eagle_WE-SMGS (rev19a).lbr \| 27.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-SMGS-3029060060050 (rev1).igs \| 285.5 KB STP Download_STP_WE-SMGS-3029060060050 (rev1).stp \| 111.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	6	5	70	0.1	3.75	4	–
3029060080100	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-SMGS (rev22a).IntLib \| 147.5 KB ZUK Cadstar_WE-SMGS (rev19a).zip \| 10.8 KB CDS Cadence_WE-SMGS (rev19a).zip \| 416.3 KB EAG Eagle_WE-SMGS (rev19a).lbr \| 27.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-SMGS-3029060080100 (rev1).igs \| 286 KB STP Download_STP_WE-SMGS-3029060080100 (rev1).stp \| 111.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	8	10	70	0.1	7.5	8	331002
3029080080100	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-SMGS (rev22a).IntLib \| 147.5 KB ZUK Cadstar_WE-SMGS (rev19a).zip \| 10.8 KB CDS Cadence_WE-SMGS (rev19a).zip \| 416.3 KB EAG Eagle_WE-SMGS (rev19a).lbr \| 27.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-SMGS-3029080080100 (rev1).igs \| 285.1 KB STP Download_STP_WE-SMGS-3029080080100 (rev1).stp \| 111.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	8	10	70	0.1	7.5	8	331002
3029100100150	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-SMGS (rev22a).IntLib \| 147.5 KB ZUK Cadstar_WE-SMGS (rev19a).zip \| 10.8 KB CDS Cadence_WE-SMGS (rev19a).zip \| 416.3 KB EAG Eagle_WE-SMGS (rev19a).lbr \| 27.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-SMGS-3029100100150 (rev1).igs \| 282.9 KB STP Download_STP_WE-SMGS-3029100100150 (rev1).stp \| 111.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	10	15	70	0.1	11.25	12	331002

Artikel Nr.	Datenblatt	Simulation
3029040030025	SPEC
3029040030035	SPEC
3029040030030	SPEC
3029050030050	SPEC
3029060060050	SPEC
3029060080100	SPEC
3029080080100	SPEC
3029100100150	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L (mm)	W (mm)	H (mm)	Shielding Effectiveness @ 100 MHz (dB)	R_S (Ω/ square)	Empfohlene Komprimierung Min. (mm)	Empfohlene Komprimierung Max. (mm)	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit PCB Grounding Contacts

Videos

Würth Elektronik Webinar: Einmaleins der Schirmung - der Ansatz eines Designers

Mehr erfahren
