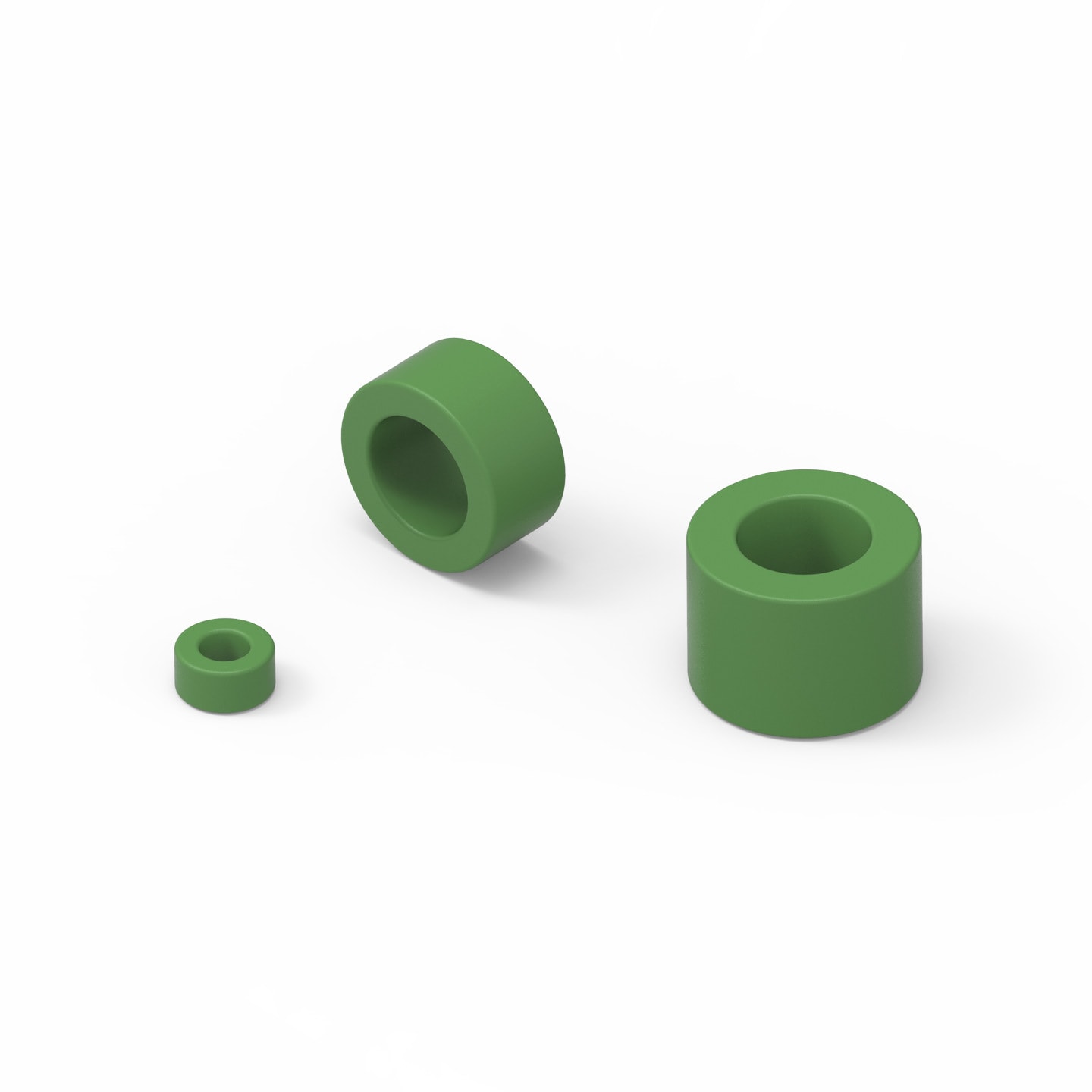

WE-TEMA Toroidaler EMI MnZn-Entstörferrit

Datenblatt

SPEC
Seriesdatasheet_WE-TEMA_V1 (rev1).pdf
|
2.8 MB

Merkmale

Kern aus MnZn, gut geeignet für EMI-Unterdrückung
UL beschichtet
Hohe Permeabilität
Betriebstemperatur: -50 °C bis +150 °C
AEC-Q200
Automotive approved

Anwendung

Kabelbaum für Kraftfahrzeuge
Daten- und Signalleitungen
Multimedia-Kabelschnittstellen

Application Notes

ANP115 Kabelferrite und nanokristalline Hülsen für Automotive-Anwendungen
PDF

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Ø OD (mm)	Ø ID (mm)	H (mm)	Ø Kabel (mm)	Z @ 100 kHz 1 turn (Ω)	Z @ 1 MHz 1 Windung (Ω)	Alpha-Rack
782115020030	SPEC	2 Dateien CAD-Dateien ZIP IGS IGS_782115020030 (rev1).igs \| 73.3 KB STP STP_782115020030 (rev1).stp \| 8.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6.3	2.7	3.3	2.1	1.5	12	–
782115069064	SPEC	2 Dateien CAD-Dateien ZIP IGS IGS_782115069064 (rev1).igs \| 85.1 KB STP STP_782115069064 (rev1).stp \| 8.5 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	13	7.62	6.65	7.02	2.22	15.5	742707016
782115070080	SPEC	2 Dateien CAD-Dateien ZIP IGS IGS_782115070080 (rev1).igs \| 86.1 KB STP STP_782115070080 (rev1).stp \| 8.5 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14.3	9.7	8.3	9.1	2.03	13	742707016
782115110070	SPEC	2 Dateien CAD-Dateien ZIP IGS IGS_782115110070 (rev1).igs \| 86.3 KB STP STP_782115110070 (rev1).stp \| 8.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16.3	11.7	7.3	11.1	1.51	10.5	742707016
782115222150	SPEC	2 Dateien CAD-Dateien ZIP IGS IGS_782115222150 (rev1).igs \| 89.2 KB STP STP_782115222150 (rev1).stp \| 8.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	38.4	21.6	14.4	20.8	5.15	–	742707016
782115380150	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	2 Dateien CAD-Dateien ZIP IGS IGS_782115380150 (rev1).igs \| 90.3 KB STP STP_782115380150 (rev1).stp \| 8.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	80.6	39.4	15.6	38.1	5.88	–	742707016

Artikel Nr.	Datenblatt
782115020030	SPEC
782115069064	SPEC
782115070080	SPEC
782115110070	SPEC
782115222150	SPEC
782115380150	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Ø OD (mm)	Ø ID (mm)	H (mm)	Ø Kabel (mm)	Z @ 100 kHz 1 turn (Ω)	Z @ 1 MHz 1 Windung (Ω)	Alpha-Rack	Muster

EMV in der Elektromobilität

Unterdrückung elektromagnetischer Störsignale in E- und Hybrid-Fahrzeugen

Mit zunehmender Elektrifizierung der Kraftfahrzeuge gehen zwangsläufig auch vermehrt elektromagnetische Störungen einher. Der Einsatz von Kabel-Ferriten kann diese in Elektro- und Hybrid-Fahrzeugen signifikant reduzieren, seien es Störsignale auf Leitungen oder elektromagnetische Feldkopplungseffekte. Induktive Hochleistungsmaterialien in Kabel-Ferriten verbessern das EMV-Verhalten erheblich.
Für ein breites Einsatzfeld mit mittleren und hohen Frequenzen eignen sich Standard-Ferritkabel-Entstörungselemente sowohl in axialer als auch in Ringform. Für höhere Frequenzen enthalten diese einen Magnesium-Anteil. Einen sehr weiten Frequenzbereich decken Kabel-Ferrite mit einem neuen nanokristallinen Material ab.

Applikationsmatrix

Wir bieten Lösungen für den kompletten Frequenzbereich

Würth Elektronik Kabel-Ferrite sind so ausgelegt, dass sie in allen Frequenzbereichen die beste Dämpfung bieten.

Erforderlich für die folgenden Automobilanwendungen:

Entstörung von Umrichter-verursachten Störimpulsen
Rauschunterdrückung bei Elektromotoren
Komfortsteigerung durch Vermeidung von Störgeräuschen, Vibrationen und Rauigkeiten (NVH) im EMV Spektrum des Antriebsstrangs
Störsignalenunterdrückung bei der Akku-Elektronik

Würth Elektronik hat vier unterschiedliche Serien im Programm, die sämtliche Anforderungen Ihrer Anwendung erfüllen

Kabel-Ferrite zur umfassenden Entstörung

Kabel-Ferrite für das mittlere und obere Frequenzspektrum

Die WE-AEFA Ringkerne sind Kabel-Ferrit-Entstörelemente in axialer Form, die speziell für viele Anwendungsbereiche entwickelt wurden. Das spezielle Spektrum der Unterdrückung ist für mittlere und hohe Störfrequenzen geeignet. Auch in größeren Ausführungen erhältlich.

Kabel-Ferrite für das obere Frequenzspektrum

Die WE-TEFA Ringkerne sind EMV-Kabel-Ferrite mit einer Komponente von Mg. Sie eignen sich mit ihrer Impedanz für höhere Frequenzen als der Standard-Typ.

Kabel-Ferrite für das untere und mittlere Frequenzspektrum

Die WE-TEMA Ringkerne sind speziell für den Mittelfrequenzbereich entwickelte EMV-Kabel-Ferrite mit sehr hoher Impedanz.

Kabel-Ferrite für ein breites Frequenzspektrum

Die WE-AENA Ringkerne sind EMV-Kabel-Ferrite mit neuester NC-Kernmaterialtechnologie zur Rauschunterdrückung über einen sehr weiten Frequenzbereich. Erhältlich sind sie in vielen verschiedenen Standardgrößen.
