WE-TPB HV Dreiphasen Stromkompensierte Netzdrossel

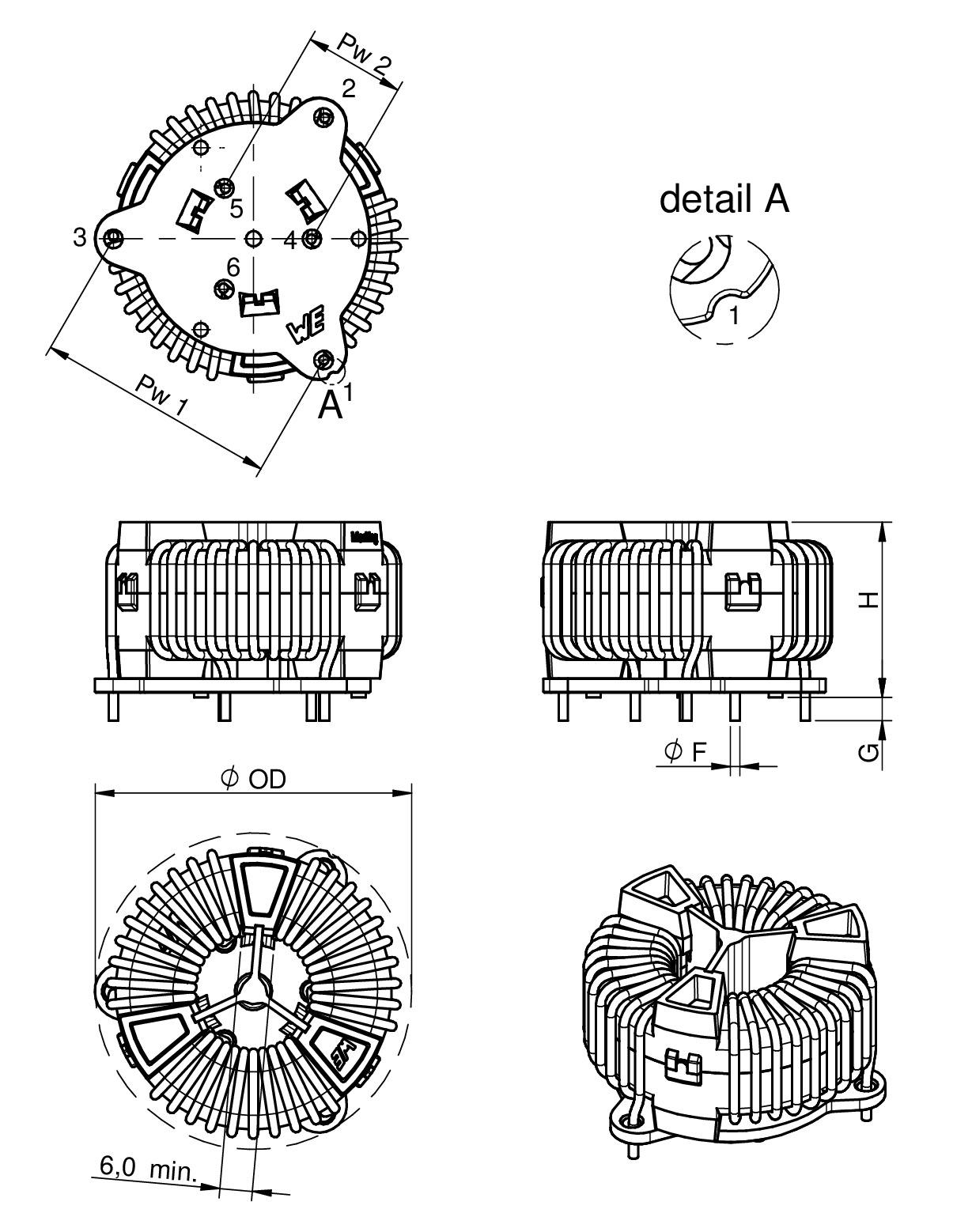

Bauform	Maße	Ø OD (mm)	H (mm)	Montageart
Type 4XL		70	39	THT

LTSpice-Dateien

LT
LTSpice_WE-TPBHV (rev22a).zip
|
310.2 KB

Merkmale

Einsatz bis 760 VAC Nennspannung
Verwendung von hochpermeablen MnZn-Ferriten als auch nanokristallinem Kernmaterial
Erweiterte Isolation durch Verwendung von Kunststoffgehäuse und Trennsteg
Patentiertes Design
Auslegung nach EN 60938-2
Luft- und Kriechstrecken ≥ 7 mm
Hohe Nennströme bis 46 A
Einfügedämpfung bis 60 dB
Frequenzbereich der Entstörung: 1 kHz bis 20 MHz je nach eingesetzter Kernmaterial
Betriebstemperatur: -40 °C bis +125 °C
Brennbarkeit gemäß UL 94 V-0
Klimakategorie: 40/125/21

Anwendung

Leistungselektronik
Eingangsfilter bei Netzanwendungen
Motorentstörung
Gleichtaktstörunterdrückung
Frequenzumrichter
Stromversorgungen
Ladestationen

Artikeldaten

Type 4XL

Artikel Nr.	Datenblatt	Downloads	Status	I_R (A)	L (mH)	R_{DC max.} (mΩ)	V_R (V (AC))	V_T (V (AC))	Material	Ø OD (mm)	Montageart
744835021220	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB HV (rev22a).IntLib \| 11.7 MB ZUK Cadstar_WE-TPBHV (rev19a).zip \| 11.8 KB CDS Cadence_WE-TPB_HV (rev18a).zip \| 26.1 MB EAG Eagle_WE-TPB HV (rev19a).lbr \| 59 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPBHV-744835021220 (rev1).igs \| 9.1 MB STP Download_STP_WE-TPBHV-744835021220 (rev1).stp \| 3.2 MB Elektrische Modelle ZIP ADS ADS_WE-TPBHV (rev24a).zip \| 11 MB S S-PARAMETER_WE-TPBHV (rev20a).zip \| 4.1 MB PSP PSpice_WE-TPBHV (rev22a).zip \| 314.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	2.1	9	760	3000	Ferrite MnZn	70	THT
744835034160	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB HV (rev22a).IntLib \| 11.7 MB ZUK Cadstar_WE-TPBHV (rev19a).zip \| 11.8 KB CDS Cadence_WE-TPB_HV (rev18a).zip \| 26.1 MB EAG Eagle_WE-TPB HV (rev19a).lbr \| 59 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPBHV-744835034160 (rev1).igs \| 9.2 MB STP Download_STP_WE-TPBHV-744835034160 (rev1).stp \| 3.2 MB Elektrische Modelle ZIP ADS ADS_WE-TPBHV (rev24a).zip \| 11 MB S S-PARAMETER_WE-TPBHV (rev20a).zip \| 4.1 MB PSP PSpice_WE-TPBHV (rev22a).zip \| 314.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	3.4	14	760	3000	Ferrite MnZn	70	THT
744835050135	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB HV (rev22a).IntLib \| 11.7 MB ZUK Cadstar_WE-TPBHV (rev19a).zip \| 11.8 KB CDS Cadence_WE-TPB_HV (rev18a).zip \| 26.1 MB EAG Eagle_WE-TPB HV (rev19a).lbr \| 59 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPBHV-744835050135 (rev1).igs \| 9.5 MB STP Download_STP_WE-TPBHV-744835050135 (rev1).stp \| 3.4 MB Elektrische Modelle ZIP ADS ADS_WE-TPBHV (rev24a).zip \| 11 MB S S-PARAMETER_WE-TPBHV (rev20a).zip \| 4.1 MB PSP PSpice_WE-TPBHV (rev22a).zip \| 314.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	13.5	5	23	760	3000	Ferrite MnZn	70	THT
744835090095	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB HV (rev22a).IntLib \| 11.7 MB ZUK Cadstar_WE-TPBHV (rev19a).zip \| 11.8 KB CDS Cadence_WE-TPB_HV (rev18a).zip \| 26.1 MB EAG Eagle_WE-TPB HV (rev19a).lbr \| 59 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPBHV-744835090095 (rev1).igs \| 9.9 MB STP Download_STP_WE-TPBHV-744835090095 (rev1).stp \| 3.6 MB Elektrische Modelle ZIP ADS ADS_WE-TPBHV (rev24a).zip \| 11 MB S S-PARAMETER_WE-TPBHV (rev20a).zip \| 4.1 MB PSP PSpice_WE-TPBHV (rev22a).zip \| 314.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9.5	9	47	760	3000	Ferrite MnZn	70	THT
744835150072	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB HV (rev22a).IntLib \| 11.7 MB ZUK Cadstar_WE-TPBHV (rev19a).zip \| 11.8 KB CDS Cadence_WE-TPB_HV (rev18a).zip \| 26.1 MB EAG Eagle_WE-TPB HV (rev19a).lbr \| 59 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPBHV-744835150072 (rev1).igs \| 10.3 MB STP Download_STP_WE-TPBHV-744835150072 (rev1).stp \| 3.7 MB Elektrische Modelle ZIP ADS ADS_WE-TPBHV (rev24a).zip \| 11 MB S S-PARAMETER_WE-TPBHV (rev20a).zip \| 4.1 MB PSP PSpice_WE-TPBHV (rev22a).zip \| 314.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7.2	15	85	760	3000	Ferrite MnZn	70	THT
744837002460	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB HV (rev22a).IntLib \| 11.7 MB ZUK Cadstar_WE-TPBHV (rev19a).zip \| 11.8 KB CDS Cadence_WE-TPB_HV (rev18a).zip \| 26.1 MB EAG Eagle_WE-TPB HV (rev19a).lbr \| 59 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPBHV-744837002460 (rev1).igs \| 9.5 MB STP Download_STP_WE-TPBHV-744837002460 (rev1).stp \| 3.3 MB Elektrische Modelle ZIP ADS ADS_WE-TPBHV (rev24a).zip \| 11 MB S S-PARAMETER_WE-TPBHV (rev20a).zip \| 4.1 MB PSP PSpice_WE-TPBHV (rev22a).zip \| 314.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	46	0.2	1.6	760	3000	Nanokristallin	70	THT
744837006400	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB HV (rev22a).IntLib \| 11.7 MB ZUK Cadstar_WE-TPBHV (rev19a).zip \| 11.8 KB CDS Cadence_WE-TPB_HV (rev18a).zip \| 26.1 MB EAG Eagle_WE-TPB HV (rev19a).lbr \| 59 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPBHV-744837006400 (rev1).igs \| 9.7 MB STP Download_STP_WE-TPBHV-744837006400 (rev1).stp \| 3.4 MB Elektrische Modelle ZIP ADS ADS_WE-TPBHV (rev24a).zip \| 11 MB S S-PARAMETER_WE-TPBHV (rev20a).zip \| 4.1 MB PSP PSpice_WE-TPBHV (rev22a).zip \| 314.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	40	0.6	3.2	760	3000	Nanokristallin	70	THT
744837010290	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB HV (rev22a).IntLib \| 11.7 MB ZUK Cadstar_WE-TPBHV (rev19a).zip \| 11.8 KB CDS Cadence_WE-TPB_HV (rev18a).zip \| 26.1 MB EAG Eagle_WE-TPB HV (rev19a).lbr \| 59 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPBHV-744837010290 (rev1).igs \| 10 MB STP Download_STP_WE-TPBHV-744837010290 (rev1).stp \| 3.6 MB Elektrische Modelle ZIP ADS ADS_WE-TPBHV (rev24a).zip \| 11 MB S S-PARAMETER_WE-TPBHV (rev20a).zip \| 4.1 MB PSP PSpice_WE-TPBHV (rev22a).zip \| 314.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	29	1	5	760	3000	Nanokristallin	70	THT
744837018220	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB HV (rev22a).IntLib \| 11.7 MB ZUK Cadstar_WE-TPBHV (rev19a).zip \| 11.8 KB CDS Cadence_WE-TPB_HV (rev18a).zip \| 26.1 MB EAG Eagle_WE-TPB HV (rev19a).lbr \| 59 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPBHV-744837018220 (rev1).igs \| 9.1 MB STP Download_STP_WE-TPBHV-744837018220 (rev1).stp \| 3.2 MB Elektrische Modelle ZIP ADS ADS_WE-TPBHV (rev24a).zip \| 11 MB S S-PARAMETER_WE-TPBHV (rev20a).zip \| 4.1 MB PSP PSpice_WE-TPBHV (rev22a).zip \| 314.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	1.8	9	760	3000	Nanokristallin	70	THT
744838040400	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB HV (rev22a).IntLib \| 11.7 MB ZUK Cadstar_WE-TPBHV (rev19a).zip \| 11.8 KB CDS Cadence_WE-TPB_HV (rev18a).zip \| 26.1 MB EAG Eagle_WE-TPB HV (rev19a).lbr \| 59 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPBHV-744838040400 (rev1).igs \| 9.7 MB STP Download_STP_WE-TPBHV-744838040400 (rev1).stp \| 3.4 MB Elektrische Modelle ZIP ADS ADS_WE-TPBHV (rev24a).zip \| 11 MB S S-PARAMETER_WE-TPBHV (rev20a).zip \| 4.1 MB PSP PSpice_WE-TPBHV (rev22a).zip \| 314.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	40	4	3.2	760	3000	Nanokristallin	70	THT
744838180160	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB HV (rev22a).IntLib \| 11.7 MB ZUK Cadstar_WE-TPBHV (rev19a).zip \| 11.8 KB CDS Cadence_WE-TPB_HV (rev18a).zip \| 26.1 MB EAG Eagle_WE-TPB HV (rev19a).lbr \| 59 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPBHV-744838180160 (rev1).igs \| 9.2 MB STP Download_STP_WE-TPBHV-744838180160 (rev1).stp \| 3.2 MB Elektrische Modelle ZIP ADS ADS_WE-TPBHV (rev24a).zip \| 11 MB S S-PARAMETER_WE-TPBHV (rev20a).zip \| 4.1 MB PSP PSpice_WE-TPBHV (rev22a).zip \| 314.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	18	14	760	3000	Nanokristallin	70	THT
744838480095	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB HV (rev22a).IntLib \| 11.7 MB ZUK Cadstar_WE-TPBHV (rev19a).zip \| 11.8 KB CDS Cadence_WE-TPB_HV (rev18a).zip \| 26.1 MB EAG Eagle_WE-TPB HV (rev19a).lbr \| 59 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPBHV-744838480095 (rev1).igs \| 9.9 MB STP Download_STP_WE-TPBHV-744838480095 (rev1).stp \| 3.6 MB Elektrische Modelle ZIP ADS ADS_WE-TPBHV (rev24a).zip \| 11 MB S S-PARAMETER_WE-TPBHV (rev20a).zip \| 4.1 MB PSP PSpice_WE-TPBHV (rev22a).zip \| 314.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9.5	48	47	760	3000	Nanokristallin	70	THT
744839003460	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB HV (rev22a).IntLib \| 11.7 MB ZUK Cadstar_WE-TPBHV (rev19a).zip \| 11.8 KB CDS Cadence_WE-TPB_HV (rev18a).zip \| 26.1 MB EAG Eagle_WE-TPB HV (rev19a).lbr \| 59 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPBHV-744839003460 (rev1).igs \| 9.5 MB STP Download_STP_WE-TPBHV-744839003460 (rev1).stp \| 3.3 MB Elektrische Modelle ZIP ADS ADS_WE-TPBHV (rev24a).zip \| 11 MB S S-PARAMETER_WE-TPBHV (rev20a).zip \| 4.1 MB PSP PSpice_WE-TPBHV (rev22a).zip \| 314.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	46	3	1.6	760	3000	Nanokristallin	70	THT
744839010400	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB HV (rev22a).IntLib \| 11.7 MB ZUK Cadstar_WE-TPBHV (rev19a).zip \| 11.8 KB CDS Cadence_WE-TPB_HV (rev18a).zip \| 26.1 MB EAG Eagle_WE-TPB HV (rev19a).lbr \| 59 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPBHV-744839010400 (rev1).igs \| 9.7 MB STP Download_STP_WE-TPBHV-744839010400 (rev1).stp \| 3.4 MB Elektrische Modelle ZIP ADS ADS_WE-TPBHV (rev24a).zip \| 11 MB S S-PARAMETER_WE-TPBHV (rev20a).zip \| 4.1 MB PSP PSpice_WE-TPBHV (rev22a).zip \| 314.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	40	10.5	3.2	760	3000	Nanokristallin	70	THT
744839029220	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB HV (rev22a).IntLib \| 11.7 MB ZUK Cadstar_WE-TPBHV (rev19a).zip \| 11.8 KB CDS Cadence_WE-TPB_HV (rev18a).zip \| 26.1 MB EAG Eagle_WE-TPB HV (rev19a).lbr \| 59 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPBHV-744839029220 (rev1).igs \| 9.1 MB STP Download_STP_WE-TPBHV-744839029220 (rev1).stp \| 3.2 MB Elektrische Modelle ZIP ADS ADS_WE-TPBHV (rev24a).zip \| 11 MB S S-PARAMETER_WE-TPBHV (rev20a).zip \| 4.1 MB PSP PSpice_WE-TPBHV (rev22a).zip \| 314.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	29	9	760	3000	Nanokristallin	70	THT
744839047160	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB HV (rev22a).IntLib \| 11.7 MB ZUK Cadstar_WE-TPBHV (rev19a).zip \| 11.8 KB CDS Cadence_WE-TPB_HV (rev18a).zip \| 26.1 MB EAG Eagle_WE-TPB HV (rev19a).lbr \| 59 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPBHV-744839047160 (rev1).igs \| 9.2 MB STP Download_STP_WE-TPBHV-744839047160 (rev1).stp \| 3.2 MB Elektrische Modelle ZIP ADS ADS_WE-TPBHV (rev24a).zip \| 11 MB S S-PARAMETER_WE-TPBHV (rev20a).zip \| 4.1 MB PSP PSpice_WE-TPBHV (rev22a).zip \| 314.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	47	14	760	3000	Nanokristallin	70	THT
744839125095	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB HV (rev22a).IntLib \| 11.7 MB ZUK Cadstar_WE-TPBHV (rev19a).zip \| 11.8 KB CDS Cadence_WE-TPB_HV (rev18a).zip \| 26.1 MB EAG Eagle_WE-TPB HV (rev19a).lbr \| 59 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPBHV-744839125095 (rev1).igs \| 9.9 MB STP Download_STP_WE-TPBHV-744839125095 (rev1).stp \| 3.6 MB Elektrische Modelle ZIP ADS ADS_WE-TPBHV (rev24a).zip \| 11 MB S S-PARAMETER_WE-TPBHV (rev20a).zip \| 4.1 MB PSP PSpice_WE-TPBHV (rev22a).zip \| 314.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9.5	125	47	760	3000	Nanokristallin	70	THT
744839208072	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB HV (rev22a).IntLib \| 11.7 MB ZUK Cadstar_WE-TPBHV (rev19a).zip \| 11.8 KB CDS Cadence_WE-TPB_HV (rev18a).zip \| 26.1 MB EAG Eagle_WE-TPB HV (rev19a).lbr \| 59 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPBHV-744839208072 (rev1).igs \| 10.3 MB STP Download_STP_WE-TPBHV-744839208072 (rev1).stp \| 3.7 MB Elektrische Modelle ZIP ADS ADS_WE-TPBHV (rev24a).zip \| 11 MB S S-PARAMETER_WE-TPBHV (rev20a).zip \| 4.1 MB PSP PSpice_WE-TPBHV (rev22a).zip \| 314.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7.2	208	85	760	3000	Nanokristallin	70	THT

Artikel Nr.	Datenblatt	Simulation
744835021220	SPEC
744835034160	SPEC
744835050135	SPEC
744835090095	SPEC
744835150072	SPEC
744837002460	SPEC
744837006400	SPEC
744837010290	SPEC
744837018220	SPEC
744838040400	SPEC
744838180160	SPEC
744838480095	SPEC
744839003460	SPEC
744839010400	SPEC
744839029220	SPEC
744839047160	SPEC
744839125095	SPEC
744839208072	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	I_R (A)	L (mH)	R_{DC max.} (mΩ)	V_R (V (AC))	V_T (V (AC))	Material	Ø OD (mm)	Montageart	Muster
