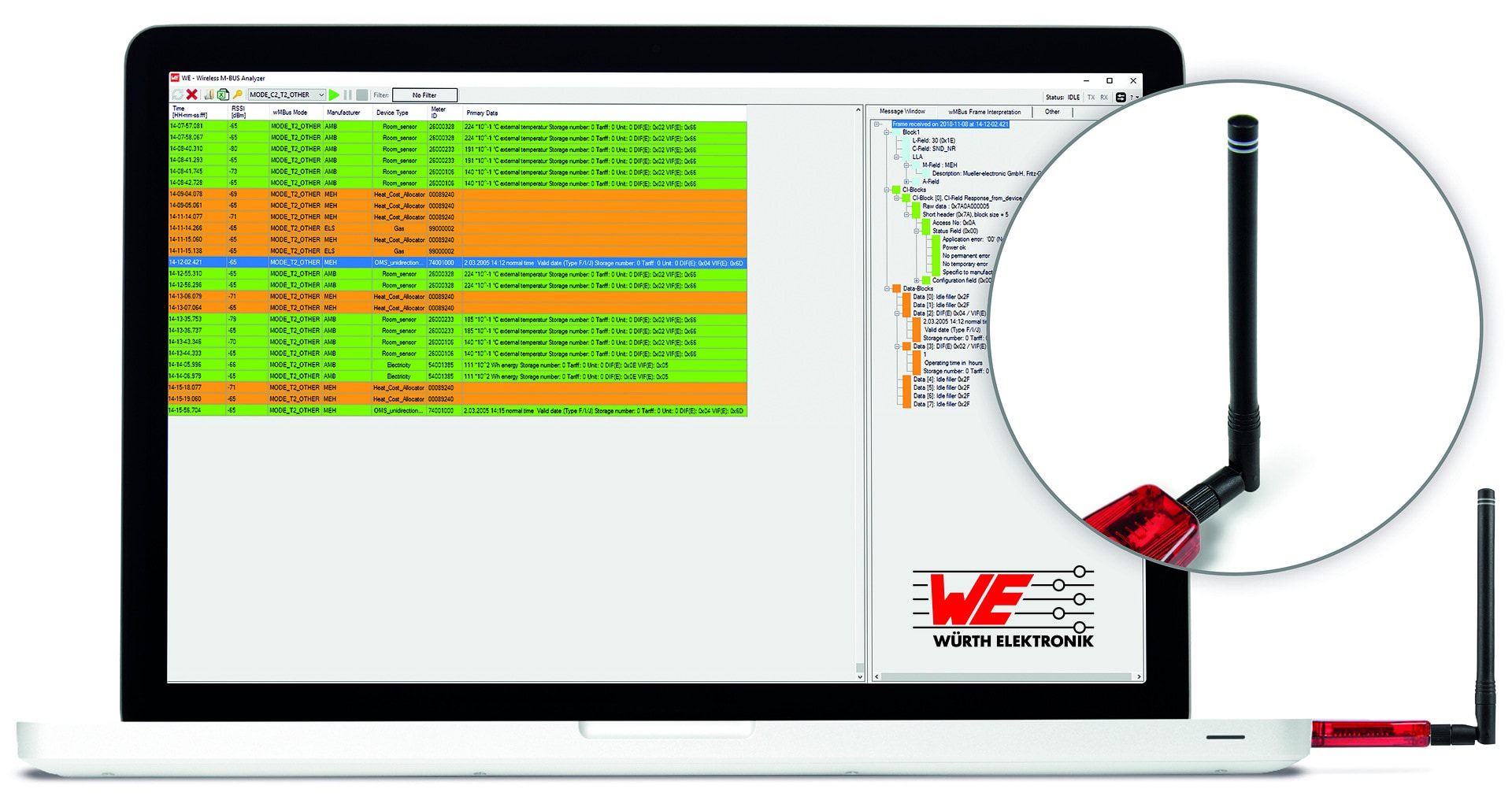

Metis Analyzer Tool

bestehend aus Software und speziellem Analyzer-Funk-Stick wM-BUS (AMB8665-AT2)

Metis Analyzer Tool
Bauform MaßeL
(mm)
W
(mm)
H
(mm)
WIRL-EVAL 74 23.65 12

Merkmale

  • Die Software funktioniert nur in Kombination mit einem lizenzierten USB-Radio-Stick AT2, der in diesem Paket enthalten ist. Der USB-Radio-Stick fungiert als Empfänger für Telegramme von intelligenten Zählern und unterstützt die S-, T- und C-Modi.
  • Das Analyzer-Toolpaket enthält Folgendes:
    • 1 x USB-RF-Stick AT2 ( Achtung: Dies ist NICHT der Funkstick Mimas-I, Metis-I oder Metis-II )
    • 1 x SMA-Antenne
    • 1 x USB-Datenstick mit Analyzer-Software und Dokumentation
  • Werkzeug zur Überwachung und Analyse der wireless M-BUS-Kommunikation
  • Visualisierung von Paketinhalten
  • Unterstützt Datensätze nach der Norm EN13757-3:2013
  • OMS (Open Metering System)-Parser (gemäß OMS 4.1.0 Entwurf 06/2016)
  • Nachrichten-Parser für tiefe Paketanalyse inkl. der M-BUS-Anwendungsschicht
  • Entschlüsselungsfunktion (AES128) für die Sicherheitsprofile A und B (Verschlüsselungsmodi 5 und 7)
  • Protokollierung (.xlsx, MS Excel) für Offline-Analyse
  • Verschiedene wireless M-BUS-Modi werden unterstützt (S-, T- oder C-Mode)
  • Benutzerfreundliche, menschenlesbare Darstellung der verfügbaren Informationen

Entdecke, was die von Würth Elektronik entwickelte Firmware alles kann - die WE-ProWare

Artikeldaten

WIRL-EVAL
Artikel Nr. Daten­blatt Simu­lation Man­ual DownloadsDescriptionFrequenzbereich
(MHz)
dLoS
(m)
PTx, 50 Ω
(dBm)
Rxsens, 50 Ω
(dBm)
Rb max.
(kbps)
L
(mm)
W
(mm)
H
(mm)
Antenne Angebot
2607057283011SPEC
PDF Metis - Analyzer Tool 868.3 - 869.525 800 14 -106 100 74 23.65 12Hyperion-I
Artikel Nr. Daten­blatt Simu­lation
2607057283011SPEC
Angebot
Artikel Nr. Daten­blatt Simu­lation Man­ual DownloadsDescriptionFrequenzbereich
(MHz)
dLoS
(m)
PTx, 50 Ω
(dBm)
Rxsens, 50 Ω
(dBm)
Rb max.
(kbps)
L
(mm)
W
(mm)
H
(mm)
Antenne Angebot

Software Downloads

Software für Analyzer Tool

Der USB-Datenstick, der diesem Paket beiliegt, enthält die Analyzer-Tool-Software. Der Analyzer ist ein ausgezeichnetes Werkzeug zur Analyse von drahtlosen M-Bus-Paketen. Dank der vereinfachten Darstellung und einer integrierten Protokollierungsfunktion können Daten auch zu einem späteren Zeitpunkt analysiert werden. Extrahieren Sie einfach die Dateien aus dem Datenstick an einen Ort auf Ihrer Festplatte, an dem Sie vollständigen Lese-/Schreibzugriff haben. Dieses Verzeichnis wird alle erforderlichen Dateien und Ordner sowie die entsprechende Dokumentation und Lizenzen enthalten. Es muss von jedem Benutzer, der diese Software verwenden möchte, zugänglich sein (voller Zugriff).

Wireless Connectivity SDK

Das Ziel des Wireless Connectivity Software Development Kit (SDK) ist es, den Aufwand auf Kundenseite zu minimieren, damit seine Host-MCU mit Würth Elektronik eiSos Funkmodulen kommunizieren kann. Es enthält die Implementierung aller verfügbaren Befehle in reinem C-Code. Um die Integration von jedes beliebige Würth Elektronik eiSos-Funkmodul zu integrieren, muss der Anwender lediglich den entsprechenden C-Code auf seinen Host-Prozessor portieren. Dies reduziert den Zeitaufwand für die Entwicklung der Software-Schnittstelle zum Funkmodul.

Jetzt herunterladen auf GitHub

ACC Tool

Das "ACC V3" ist ein Tool zum Update und zur Konfiguration bestimmter Funkmodule. Zu den unterstützten Funktionen gehören das Suchen und Hochladen neuer Firmwares sowie die Änderung der verfügbaren Konfigurationsparameter. Es ermöglicht dem Benutzer die volle Kontrolle über alle unterstützten Produkte.

Auf Grund aktueller export-rechtlicher Einschränkungen sind wir angehalten, die Zurverfügungstellung von Software zu kontrollieren. Für den Download der Software, wenden Sie sich bitte direkt an unseren technischen Support oder ihren lokalen Außendienstmitarbeiter. Vielen Dank für Ihr Verständnis.

Wireless M-Bus

Wireless Meter Bus (wM-BUS) ist die Erweiterung des Meter Bus (M-BUS) um ein drahtloses Protokoll- und Rollenschema zur Abwicklung der Kommunikation über eine standardisierte drahtlose Kommunikationsschnittstelle zwischen Zählern und Datenloggern - so genannten Smart Meter Gateways (SMGW). Dieses Schema ist in der europäischen Norm EN 13757 und ihren Teilnormen festgelegt. Die Motivation dieser Norm ist es, eine automatisierte Messung und Verarbeitung von Daten zu ermöglichen, die Nutzung von Ressourcen zu verfolgen und die Bereitstellung zu optimieren, um eine "Advanced Metering Infrastructure" (AMI) zu schaffen.

Solche intelligenten Netz-/Zählergeräte sind in der Regel batteriebetrieben und benötigen eine weitreichende und robuste drahtlose Kommunikation. Dies ist der Grund für die Nutzung der Sub-GHz-Frequenzen in den freien ISM-Bändern. EN13757-4 spezifiziert die Funkoptionen im 169 MHz, 434 MHz oder 868 MHz Band, je nach Region.

Anwendungen

Vorteile für die Kunden

  • „Beinahe Live"-Datenzugriff auf die aktuelle Ressourcennutzung, einschließlich einer Live"-Kostenabschätzung anstelle einer jährlichen Abrechnung
  • Vergleich auf Tagesbasis, wenn Daten verfügbar sind
  • Keine Kosten für die manuelle Ablesung, kein Gedränge mit einem jährlichen Termin für den Ableser
  • Sicher durch Verschlüsselung, nur der Eigentümer der Daten kennt den Schlüssel, der zum Entschlüsseln der Zählermeldungen benötigt wird
  • Mehrere Messdienstleister können sich ein einziges Smart Meter Gateway teilen (Wasser, Gas, Strom, Heizkosten, ...)

Nachteile für die Kunden

  • Hohe Anfangskosten: Smart-Meter-Gateway und Zähler mit Funkschnittstelle
  • Batterielebensdauer erfordert bei batteriebetriebenen Geräten einen Austausch der Geräte alle 7 - 10 Jahre - aus Sicherheitsgründen ist ein "einfacher" Batteriewechsel oft nicht möglich
