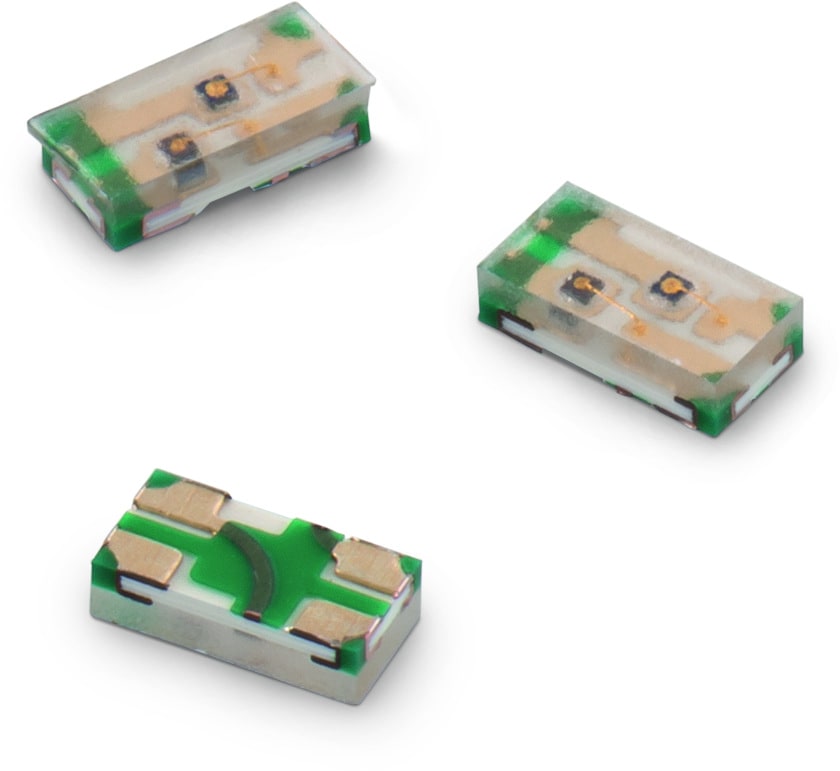

WL-SBCC SMT Bi-color Chip LED Compact

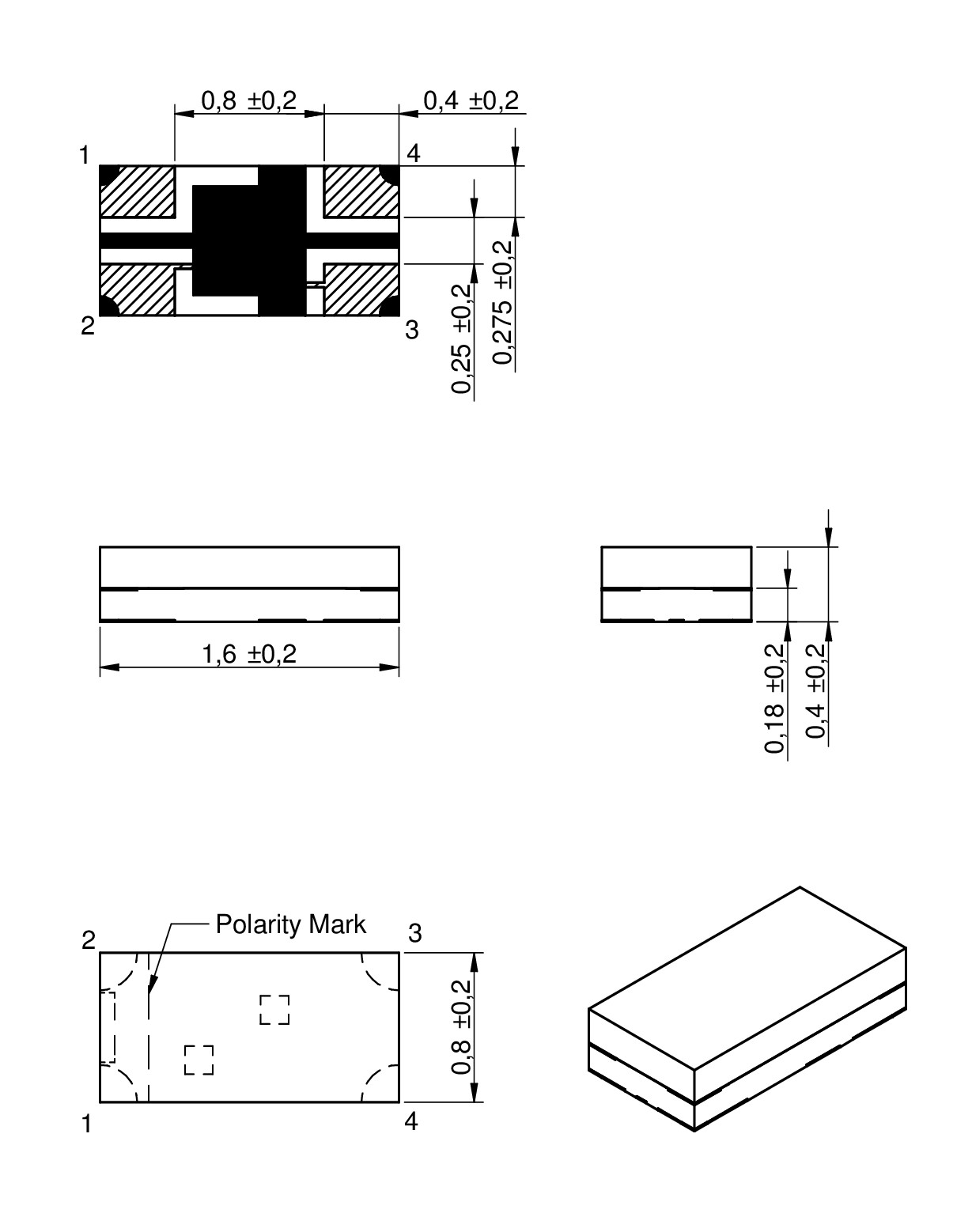

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart
0603		1.6	0.8	0.4	SMT

LTSpice-Dateien

LT
LTSpice_WL-SBCC (rev22a).zip
|
1.9 KB

Merkmale

Two chips in one packaging
Small size
Industry standard footprint
High efficiency
Low power consumption
Wide viewing angle
Small package for exceptional brightness
Packaged in standard tape and reel 7"

Anwendung

Backlighting applications
Status indicator
Front panel indicators
Push button backlighting
Symbol and switch backlighting

Artikeldaten

0603

	Artikel Nr.	Datenblatt	Downloads	Status	Farbe	λ_{Dom R typ.} (nm)	λ_{Dom V typ.} (nm)	I_{V R typ.} (mcd)	I_{V V typ.} (mcd)	V_{F R typ.} (V)	V_{F V typ.} (V)	Chiptechnologie	2θ_{50% typ.} (°)	Design Kit	Muster
	150060RV75240	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SBCC (rev22c).IntLib \| 79 KB CDS Cadence_WL-SBCC (rev19a).zip \| 239.8 KB EAG Eagle_WL-SBCC (rev22a).lbr \| 16.2 KB CAD-Dateien ZIP IGS Download_IGS_WL-SBCC_0603 (rev1).igs \| 1.2 MB STP Download_STP_WL-SBCC_0603 (rev1).stp \| 362.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SBCC (rev22a).zip \| 3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Rot & Hellgrün	625	570	230	90	2	2	AlInGaP	140	150155

	Artikel Nr.	Datenblatt
	150060RV75240	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Farbe	λ_{Dom R typ.} (nm)	λ_{Dom V typ.} (nm)	I_{V R typ.} (mcd)	I_{V V typ.} (mcd)	V_{F R typ.} (V)	V_{F V typ.} (V)	Chiptechnologie	2θ_{50% typ.} (°)	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Chip LED – Top View
