WL-SBCD SMT Bi-color Chip LED Diffused

Bauform	Maße	L (mm)	W (mm)	H (mm)

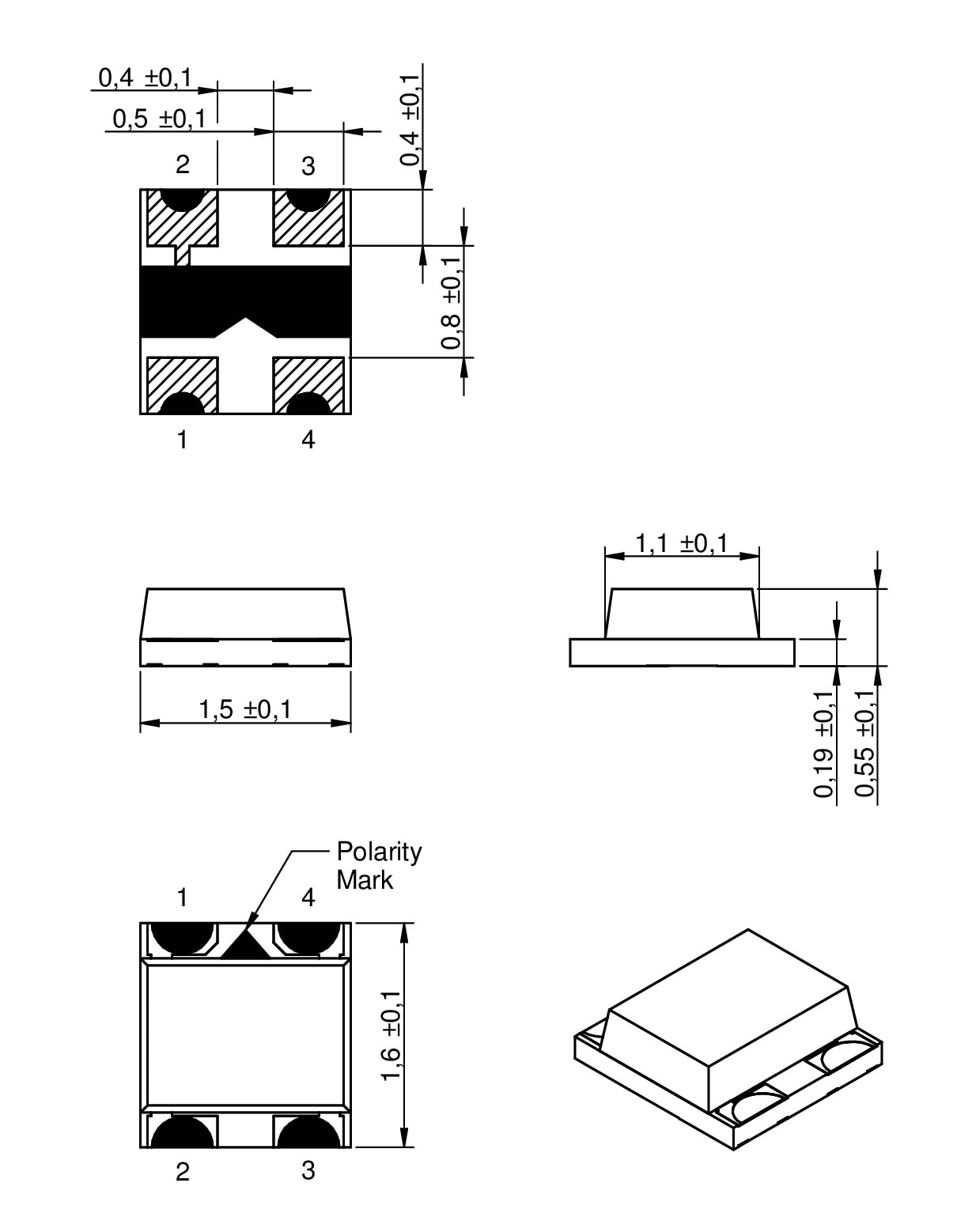

0606		1.6	1.5	0.55

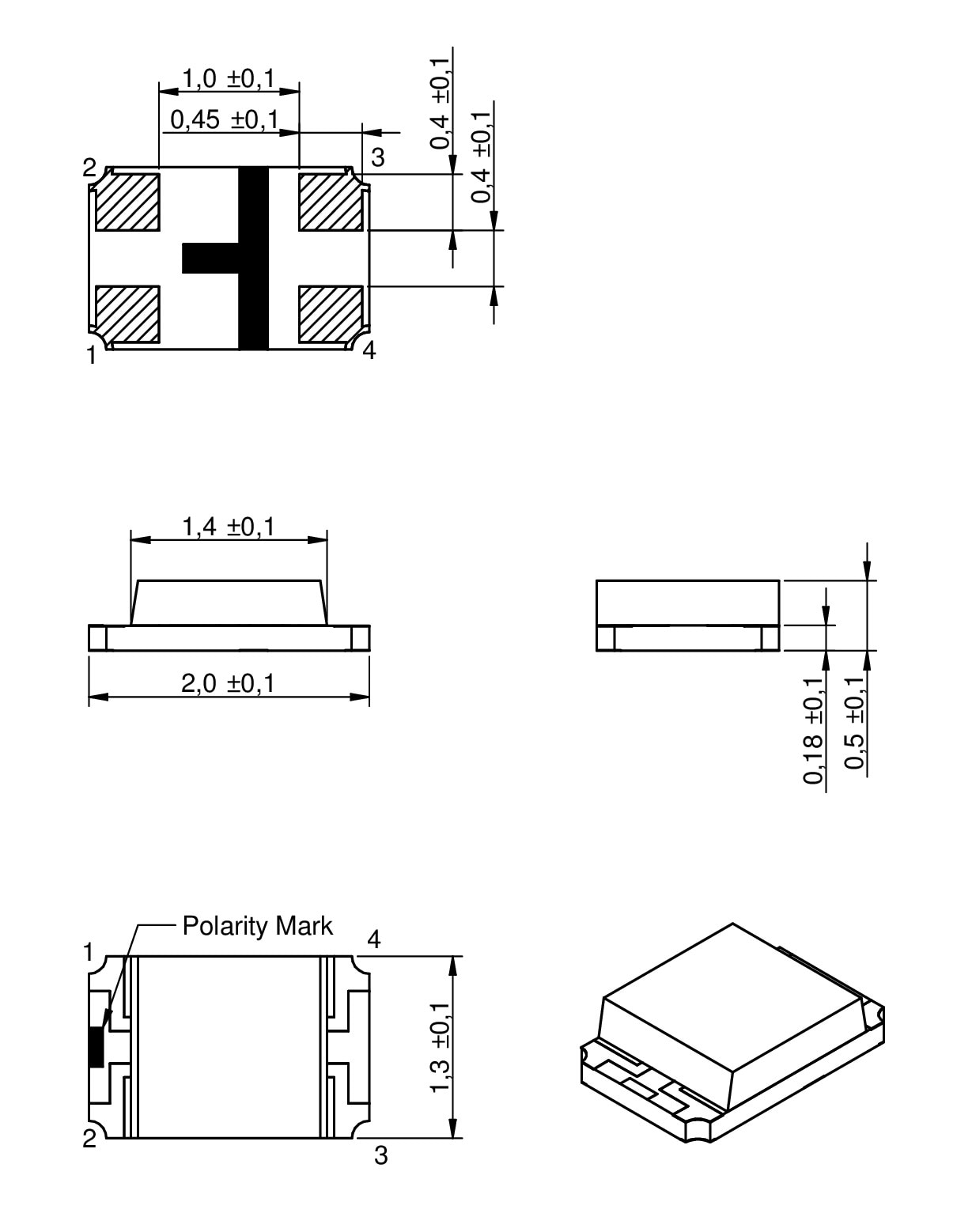

0805		2	1.3	0.5

LTSpice-Dateien

LT
LTSpice_WL-SBCD (rev22a).zip
|
5.2 KB

Merkmale

Zwei Chips in einem Paket
Diffuse Linse
Anschlussfläche nach industriellem Standard
Hohe Leistung / Rentabilität
Geringer Energieverbrauch
Weiter Abstrahlungswinkel
Dünne Bauform, nur 0.5 mm hoch
Verpackt in Standard Band auf 7” Rolle
Kompatibel mit Bestückungsautomaten

Anwendung

Hintergrundbeleuchtung
Statusanzeigen
Frontanzeigeleuchten
Drucktasterhintergrundbeleuchtung
Zeichen-/Symbol- und Schalterhintergrundbeleuchtung

Artikeldaten

Alle

0606

0805

	Artikel Nr.	Datenblatt	Downloads	Status	λ_{Peak V typ.} (nm)	λ_{Peak R typ.} (nm)	λ_{Dom V typ.} (nm)	λ_{Dom R typ.} (nm)	V_{F V typ.} (V)	V_{F R typ.} (V)	Chiptechnologie	2θ_{50% typ.} (°)	Muster
	150080RV54050	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SBCD (rev22c).IntLib \| 135.5 KB CDS Cadence_WL-SBCD (rev20a).zip \| 511.6 KB EAG Eagle_WL-SBCD (rev22a).lbr \| 23.7 KB CAD-Dateien ZIP IGS Download_IGS_150080xx54050 (rev1).igs \| 1.4 MB STP Download_STEP_150080xx54050 (rev1).stp \| 379.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SBCD (rev22a).zip \| 4.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	575	632	573	624	2	2	AlInGaP	130
	150080YV54050	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SBCD (rev22c).IntLib \| 135.5 KB CDS Cadence_WL-SBCD (rev20a).zip \| 511.6 KB EAG Eagle_WL-SBCD (rev22a).lbr \| 23.7 KB CAD-Dateien ZIP IGS Download_IGS_150080xx54050 (rev1).igs \| 1.4 MB STP Download_STEP_150080xx54050 (rev1).stp \| 379.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SBCD (rev22a).zip \| 4.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	575	–	573	–	2	–	AlInGaP	130
	150066RV54050	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SBCD (rev22c).IntLib \| 135.5 KB CDS Cadence_WL-SBCD (rev20a).zip \| 511.6 KB EAG Eagle_WL-SBCD (rev22a).lbr \| 23.7 KB CAD-Dateien ZIP IGS Download_IGS_150066xx54050 (rev1).igs \| 1.1 MB STP Download_STEP_150066xx54050 (rev1).stp \| 354.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SBCD (rev22a).zip \| 4.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	575	632	573	624	2	2	AlInGaP	130
	150066YV54050	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SBCD (rev22c).IntLib \| 135.5 KB CDS Cadence_WL-SBCD (rev20a).zip \| 511.6 KB EAG Eagle_WL-SBCD (rev22a).lbr \| 23.7 KB CAD-Dateien ZIP IGS Download_IGS_150066xx54050 (rev1).igs \| 1.1 MB STP Download_STEP_150066xx54050 (rev1).stp \| 354.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SBCD (rev22a).zip \| 4.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	575	–	573	–	2	–	AlInGaP	130
	150080SG54050	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SBCD (rev22c).IntLib \| 135.5 KB CDS Cadence_WL-SBCD (rev20a).zip \| 511.6 KB EAG Eagle_WL-SBCD (rev22a).lbr \| 23.7 KB CAD-Dateien ZIP IGS Download_IGS_150080xx54050 (rev1).igs \| 1.4 MB STP Download_STEP_150080xx54050 (rev1).stp \| 379.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SBCD (rev22a).zip \| 4.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	–	–	–	–	AlInGap + GaN	130
	150066RG54050	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SBCD (rev22c).IntLib \| 135.5 KB CDS Cadence_WL-SBCD (rev20a).zip \| 511.6 KB EAG Eagle_WL-SBCD (rev22a).lbr \| 23.7 KB CAD-Dateien ZIP IGS Download_IGS_150066xx54050 (rev1).igs \| 1.1 MB STP Download_STEP_150066xx54050 (rev1).stp \| 354.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SBCD (rev22a).zip \| 4.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	632	–	624	–	2	AlInGaP + InGaN	130

	Artikel Nr.	Datenblatt
	150080RV54050	SPEC
	150080YV54050	SPEC
	150066RV54050	SPEC
	150066YV54050	SPEC
	150080SG54050	SPEC
	150066RG54050	SPEC
