WL-SBCW SMT Bi-color Chip LED Waterclear

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart

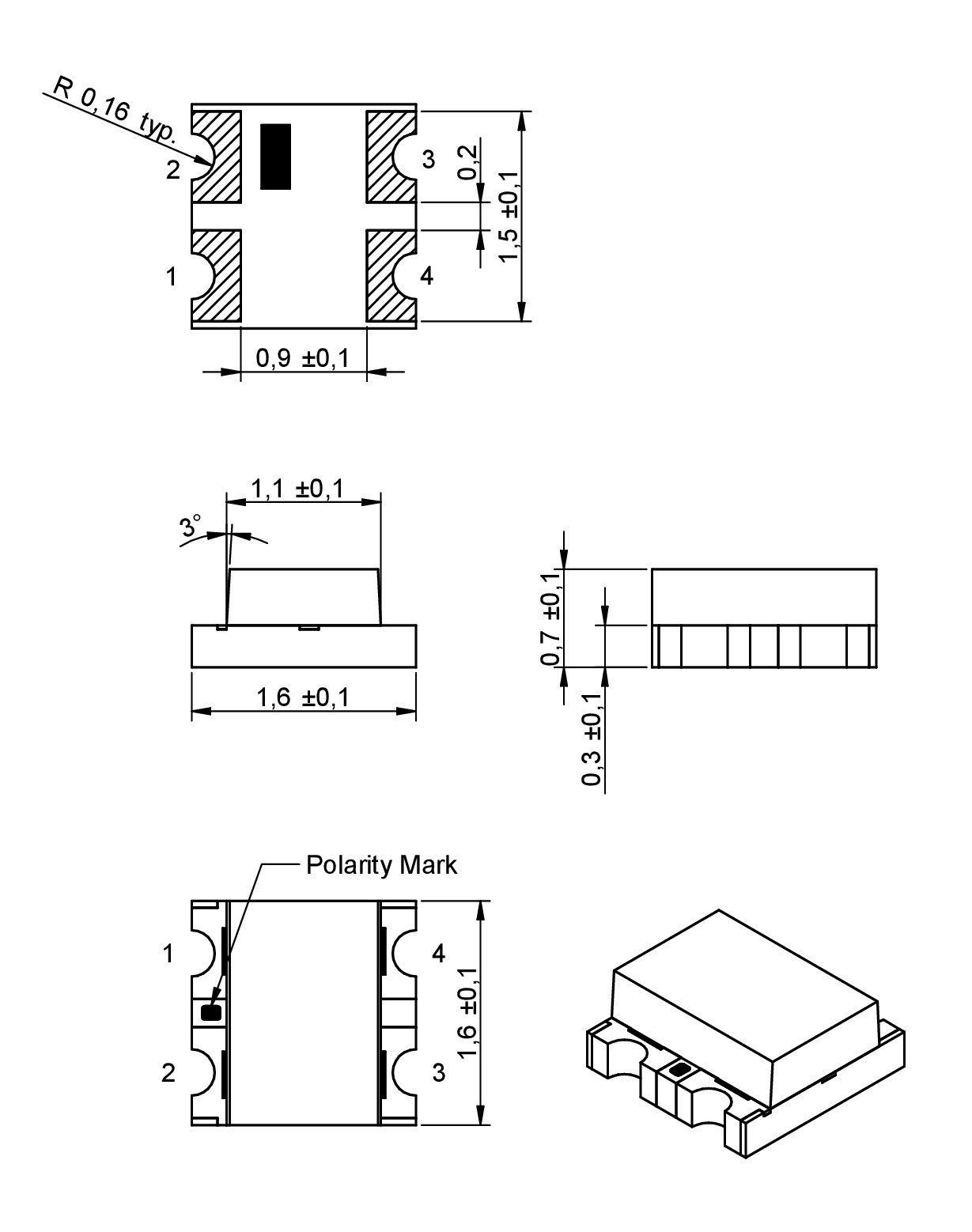

0606		1.6	-	0.7	SMT

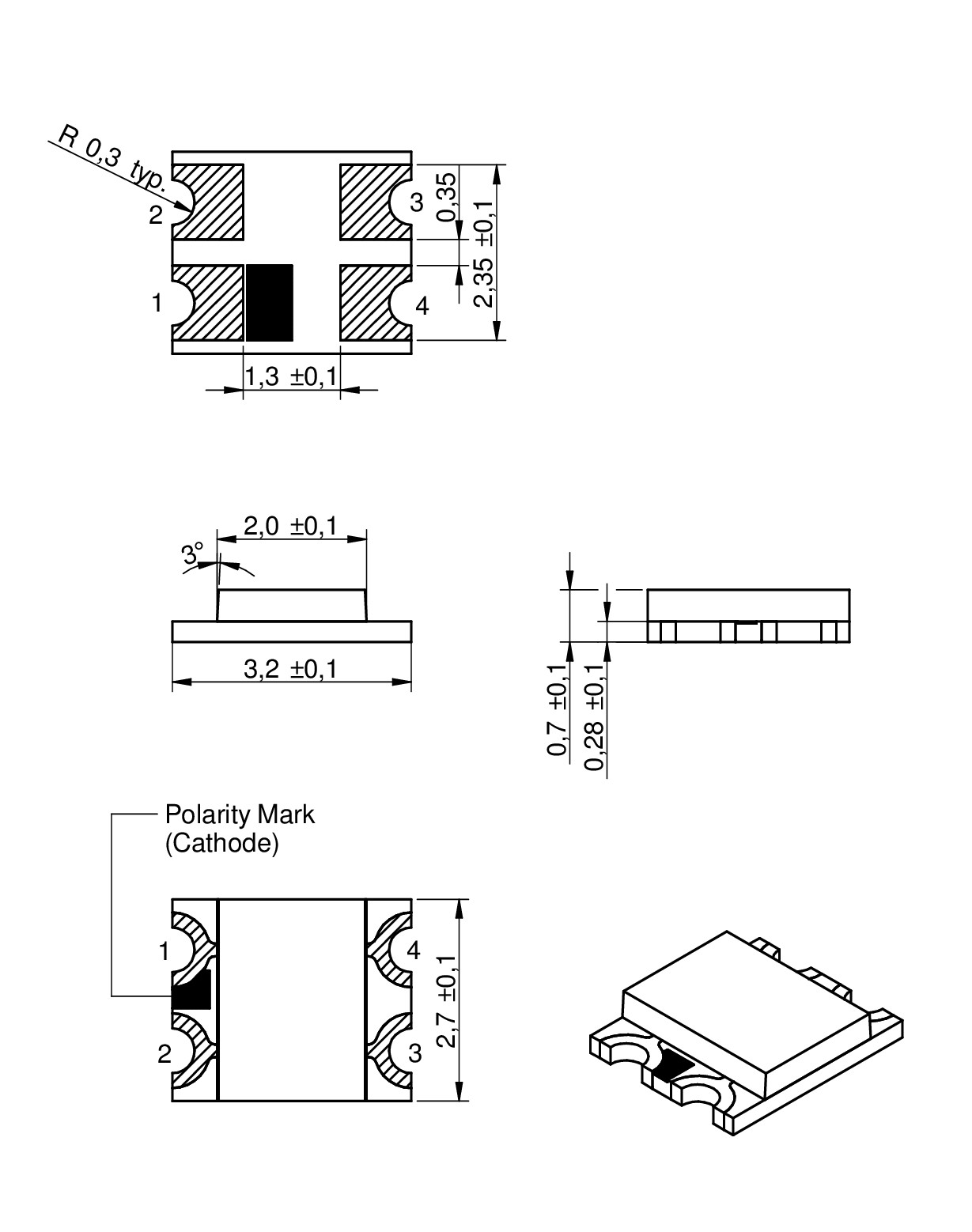

1210		3.2	2.7	0.7	SMT

LTSpice-Dateien

LT
LTSpice_WL-SBCW (rev22a).zip
|
4.7 KB

Merkmale

Zwei Chips in einem Paket
Kleine Baugröße
Anschlussfläche nach industriellem Standard
Hohe Leistung /Rentabilität
Geringer Energieverbrauch
Weiter Abstrahlungswinkel
Kleines LED Paket mit außergewöhnlicher Helligkeit
Verpackt in Standard Band auf 7” Rolle
Kompatibel mit Bestückungsautomaten

Anwendung

Hintergrundbeleuchtungsanwendungen
Statusanzeigen
Frontanzeigeleuchten
Drucktasterhintergrundbeleuchtung
Zeichen-/Symbol- und Schalterhintergrundbeleuchtung

Artikeldaten

Alle

0606

1210

	Artikel Nr.	Datenblatt	Downloads	Status	Farbe	λ_{Peak G typ.} (nm)	λ_{Peak R typ.} (nm)	λ_{Peak S typ.} (nm)	λ_{Peak V typ.} (nm)	λ_{Peak Y typ.} (nm)	λ_{Dom G typ.} (nm)	λ_{Dom R typ.} (nm)	λ_{Dom S typ.} (nm)	λ_{Dom V typ.} (nm)	λ_{Dom Y typ.} (nm)	I_{V G typ.} (mcd)	I_{V R typ.} (mcd)	I_{V S typ.} (mcd)	I_{V V typ.} (mcd)	I_{V Y typ.} (mcd)	V_{F G typ.} (V)	V_{F R typ.} (V)	V_{F S typ.} (V)	V_{F V typ.} (V)	V_{F Y typ.} (V)	Chiptechnologie	2θ_{50% typ.} (°)	Design Kit	Demoboard	Muster
	150066SV74000	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SBCW (rev22c).IntLib \| 216.5 KB CDS Cadence_WL-SBCW (rev22a).zip \| 871.9 KB EAG Eagle_WL-SBCW (rev22a).lbr \| 22.7 KB CAD-Dateien ZIP IGS Download_IGS_WL-SBCW-0606 (rev1).igs \| 2 MB STP Download_STP_WL-SBCW-0606 (rev1).stp \| 469.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SBCW (rev22a).zip \| 4.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Superrot & Hellgrün	–	–	645	572	–	–	–	630	570	–	–	–	55	30	–	–	–	2	2	–	AlInGaP	130	150155	9999003
	150121SV74000	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SBCW (rev22c).IntLib \| 216.5 KB CDS Cadence_WL-SBCW (rev22a).zip \| 871.9 KB EAG Eagle_WL-SBCW (rev22a).lbr \| 22.7 KB CAD-Dateien ZIP IGS Download_IGS_WL-SBCW-1210 (rev1).igs \| 2.2 MB STP Download_STP_WL-SBCW-1210 (rev1).stp \| 767.4 KB Elektrische Modelle ZIP PSP PSpice_WL-SBCW (rev22a).zip \| 4.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Superrot & Hellgrün	–	–	645	572	–	–	–	630	570	–	–	–	55	30	–	–	–	2	2	–	AlInGaP	130	150155	9999003
	150066YV74000	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SBCW (rev22c).IntLib \| 216.5 KB CDS Cadence_WL-SBCW (rev22a).zip \| 871.9 KB EAG Eagle_WL-SBCW (rev22a).lbr \| 22.7 KB CAD-Dateien ZIP IGS Download_IGS_WL-SBCW-0606 (rev1).igs \| 2 MB STP Download_STP_WL-SBCW-0606 (rev1).stp \| 469.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SBCW (rev22a).zip \| 4.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Gelb & Hellgrün	–	–	–	572	595	–	–	–	570	590	–	–	–	30	120	–	–	–	2	2	AlInGaP	130	150155	9999003
	150121YV74000	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SBCW (rev22c).IntLib \| 216.5 KB CDS Cadence_WL-SBCW (rev22a).zip \| 871.9 KB EAG Eagle_WL-SBCW (rev22a).lbr \| 22.7 KB CAD-Dateien ZIP IGS Download_IGS_WL-SBCW-1210 (rev1).igs \| 2.2 MB STP Download_STP_WL-SBCW-1210 (rev1).stp \| 767.4 KB Elektrische Modelle ZIP PSP PSpice_WL-SBCW (rev22a).zip \| 4.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Gelb & Hellgrün	–	–	–	572	595	–	–	–	570	590	–	–	–	40	120	–	–	–	2	2	AlInGaP	130	150155	9999003
	150066RG74000	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SBCW (rev22c).IntLib \| 216.5 KB CDS Cadence_WL-SBCW (rev22a).zip \| 871.9 KB EAG Eagle_WL-SBCW (rev22a).lbr \| 22.7 KB CAD-Dateien ZIP IGS IGS_150066RG74000 (rev1).igs \| 2 MB STP STP_150066RG74000 (rev1).stp \| 469.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SBCW (rev22a).zip \| 4.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Rot & Grün	515	630	–	–	–	520	625	–	–	–	560	300	–	–	–	3.2	2	–	–	–	AlInGaP + InGaN	130	–	–

	Artikel Nr.	Datenblatt
	150066SV74000	SPEC
	150121SV74000	SPEC
	150066YV74000	SPEC
	150121YV74000	SPEC
	150066RG74000	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Farbe	λ_{Peak G typ.} (nm)	λ_{Peak R typ.} (nm)	λ_{Peak S typ.} (nm)	λ_{Peak V typ.} (nm)	λ_{Peak Y typ.} (nm)	λ_{Dom G typ.} (nm)	λ_{Dom R typ.} (nm)	λ_{Dom S typ.} (nm)	λ_{Dom V typ.} (nm)	λ_{Dom Y typ.} (nm)	I_{V G typ.} (mcd)	I_{V R typ.} (mcd)	I_{V S typ.} (mcd)	I_{V V typ.} (mcd)	I_{V Y typ.} (mcd)	V_{F G typ.} (V)	V_{F R typ.} (V)	V_{F S typ.} (V)	V_{F V typ.} (V)	V_{F Y typ.} (V)	Chiptechnologie	2θ_{50% typ.} (°)	Design Kit	Demoboard	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Chip LED – Top View

Demoboard Visible LEDs
