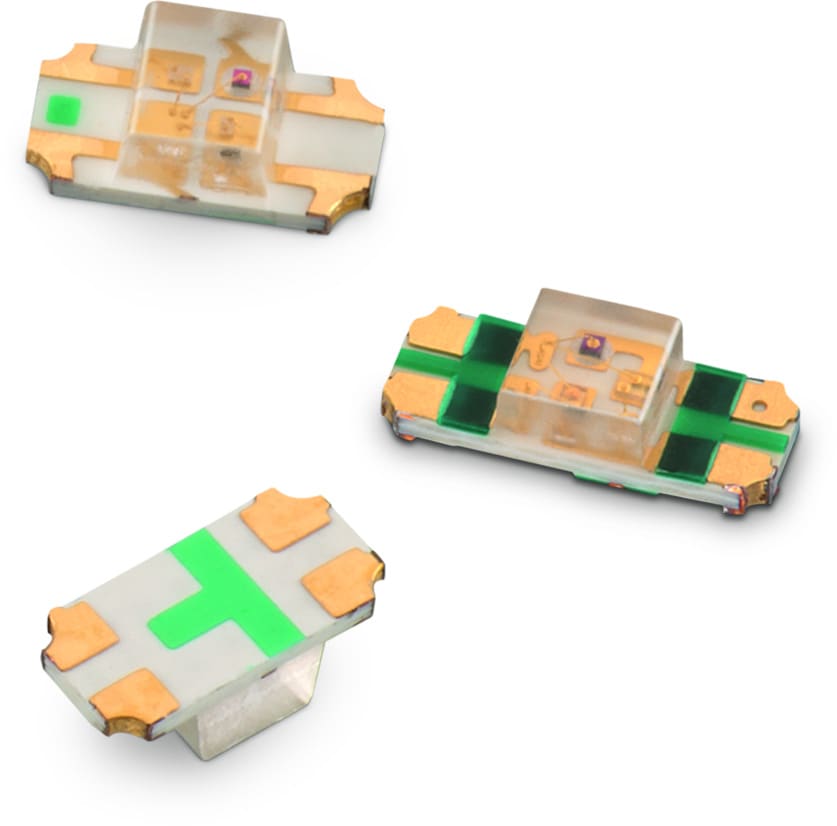

WL-SFRW SMT Full-color Reverse mount Waterclear

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart

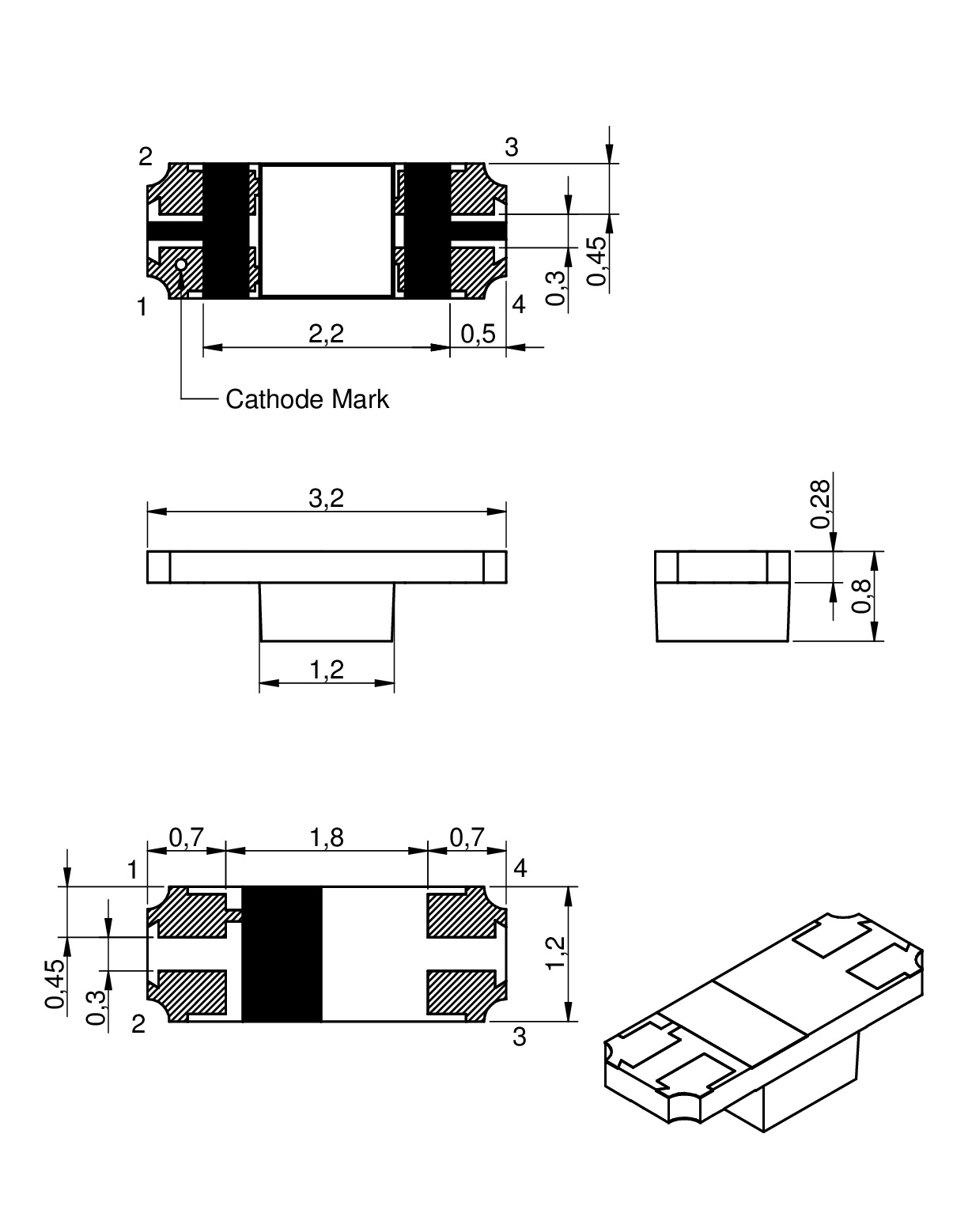

1205 rectangular		3.2	1.2	0.8	SMT

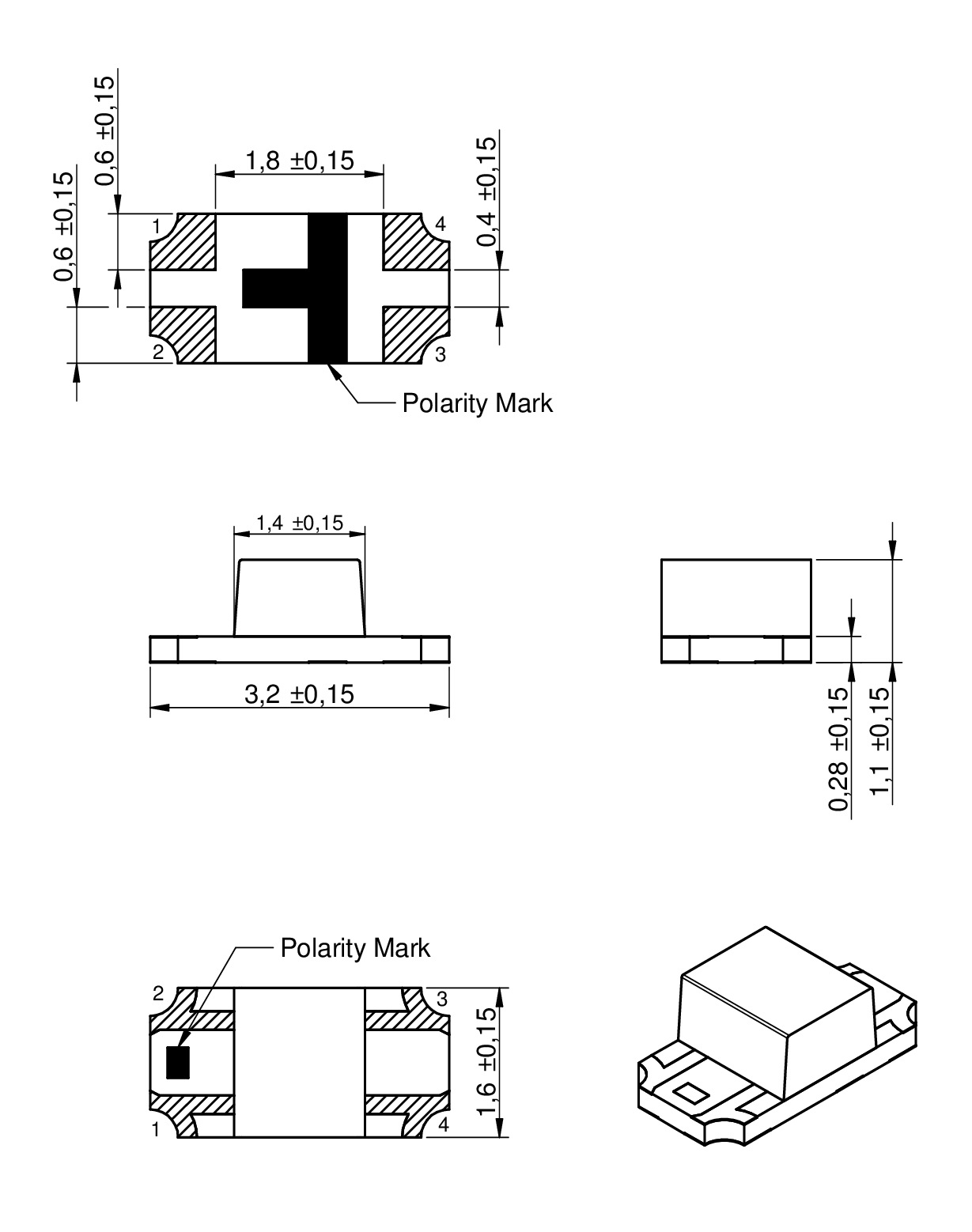

1206 rectangular		3.2	1.6	1.1	SMT

LTSpice-Dateien

LT
LTSpice_WL-SFRW (rev22a).zip
|
2.9 KB

Merkmale

RGB LED
Ideal für Anwendungen mit begrenztem Platz
Breiter Abstrahlwinkel
Geringer Energieverbrauch
Anschlussfläche nach industriellem Standard
Kleines Paket mit außergewöhnlicher Helligkeit
Um Licht durch kleine Löcher in der Leiterplatte abzugeben
Kompatibel mit Bestückungsautomaten

Anwendung

LED Frontanzeigeleuchten
LCD Hintergrundbeleuchtung
Hintergrundbeleuchtung für Tastaturen, Symbol und Schaltknopf

Artikeldaten

Alle

1205 rectangular

1206 rectangular

	Artikel Nr.	Datenblatt	Downloads	Status	Farbe	λ_{Peak B typ.} (nm)	λ_{Peak G typ.} (nm)	λ_{Peak R typ.} (nm)	λ_{Dom B typ.} (nm)	λ_{Dom G typ.} (nm)	λ_{Dom R typ.} (nm)	I_{V B typ.} (mcd)	I_{V G typ.} (mcd)	I_{V R typ.} (mcd)	V_{F B typ.} (V)	V_{F G typ.} (V)	V_{F R typ.} (V)	Chiptechnologie	2θ_{50% typ.} (°)	Demoboard	Design Kit	Muster
	156125M173000	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SFRW (rev22c).IntLib \| 241.5 KB CDS Cadence_WL-SFRW (rev19a).zip \| 818.1 KB EAG Eagle_WL-SFRW (rev22a).lbr \| 28.4 KB CAD-Dateien ZIP IGS Download_IGS_WL-SFRW-1205 (rev1).igs \| 1.6 MB STP Download_STP_WL-SFRW-1205 (rev1).stp \| 731.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SFRW (rev22a).zip \| 3.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Rot & Grün & Blau	–	520	–	470	525	624	70	280	80	3.3	3.3	2	AlInGaP + InGaN	120	9999003	150156
	156120M173000	SPEC	25 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SFRW (rev22c).IntLib \| 241.5 KB CDS Cadence_WL-SFRW (rev19a).zip \| 818.1 KB EAG Eagle_WL-SFRW (rev22a).lbr \| 28.4 KB CAD-Dateien ZIP IGS Download_IGS_156120M173000 (rev1).igs \| 891.7 KB STP Download_STP_156120M173000 (rev1).stp \| 208.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SFRW (rev22a).zip \| 3.4 KB Strahldaten RIR Photopia_rir_156120M173000_5M (rev1p0).zip \| 362.4 MB SRC Lucaray-maker_src_156120M173000_5M (rev1p0).zip \| 361.8 MB ASA ASAP-and-APEX_dis_156120M173000_5M (rev1p0).zip \| 362.4 MB COD CodeV_ray_156120M173000_5M (rev1p0).zip \| 362.4 MB FRE Fred_dat_156120M173000_5M (rev1p0).zip \| 362.4 MB FRE Fred_txt_156120M173000_5M (rev1p0).zip \| 566.2 MB LIG LightTools_ray_156120M173000_5M (rev1p0).zip \| 362.4 MB LIG LightTools_txt_156120M173000_5M (rev1p0).zip \| 566.2 MB LUC LucidShape_ray_156120M173000_5M (rev1p0).zip \| 362.4 MB LUC LucidShape_txt_156120M173000_5M (rev1p0).zip \| 566.2 MB OPT optalix_DIS_156120M173000_5M (rev1p0).zip \| 362.4 MB OPT OpTaliX_txt_156120M173000_5M (rev1p0).zip \| 566.2 MB OPT OptiCAD_dat_156120M173000_5M (rev1p0).zip \| 362.4 MB OPT OptiCAD_txt_156120M173000_5M (rev1p0).zip \| 566.2 MB SIM Simulux_ray_156120M173000_5M (rev1p0).zip \| 362.4 MB SPE Speos_ray_156120M173000_5M (rev1p0).zip \| 375.4 MB TRA TracePro_txt_156120M173000_5M (rev1p0).zip \| 566.3 MB ZEM Zemax_dat_156120M173000_5M (rev1p0).zip \| 566.2 MB ZEM ZemaxBin_dat_156120M173000_5M (rev1p0).zip \| 362.4 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Rot & Grün & Blau	468	520	632	470	525	624	250	700	270	3.3	3.3	2	AlInGaP + InGaN	120	–	150156

	Artikel Nr.	Datenblatt
	156125M173000	SPEC
	156120M173000	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Farbe	λ_{Peak B typ.} (nm)	λ_{Peak G typ.} (nm)	λ_{Peak R typ.} (nm)	λ_{Dom B typ.} (nm)	λ_{Dom G typ.} (nm)	λ_{Dom R typ.} (nm)	I_{V B typ.} (mcd)	I_{V G typ.} (mcd)	I_{V R typ.} (mcd)	V_{F B typ.} (V)	V_{F G typ.} (V)	V_{F R typ.} (V)	Chiptechnologie	2θ_{50% typ.} (°)	Demoboard	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Chip LED - Reverse Mount & Side View

Demoboard Visible LEDs
