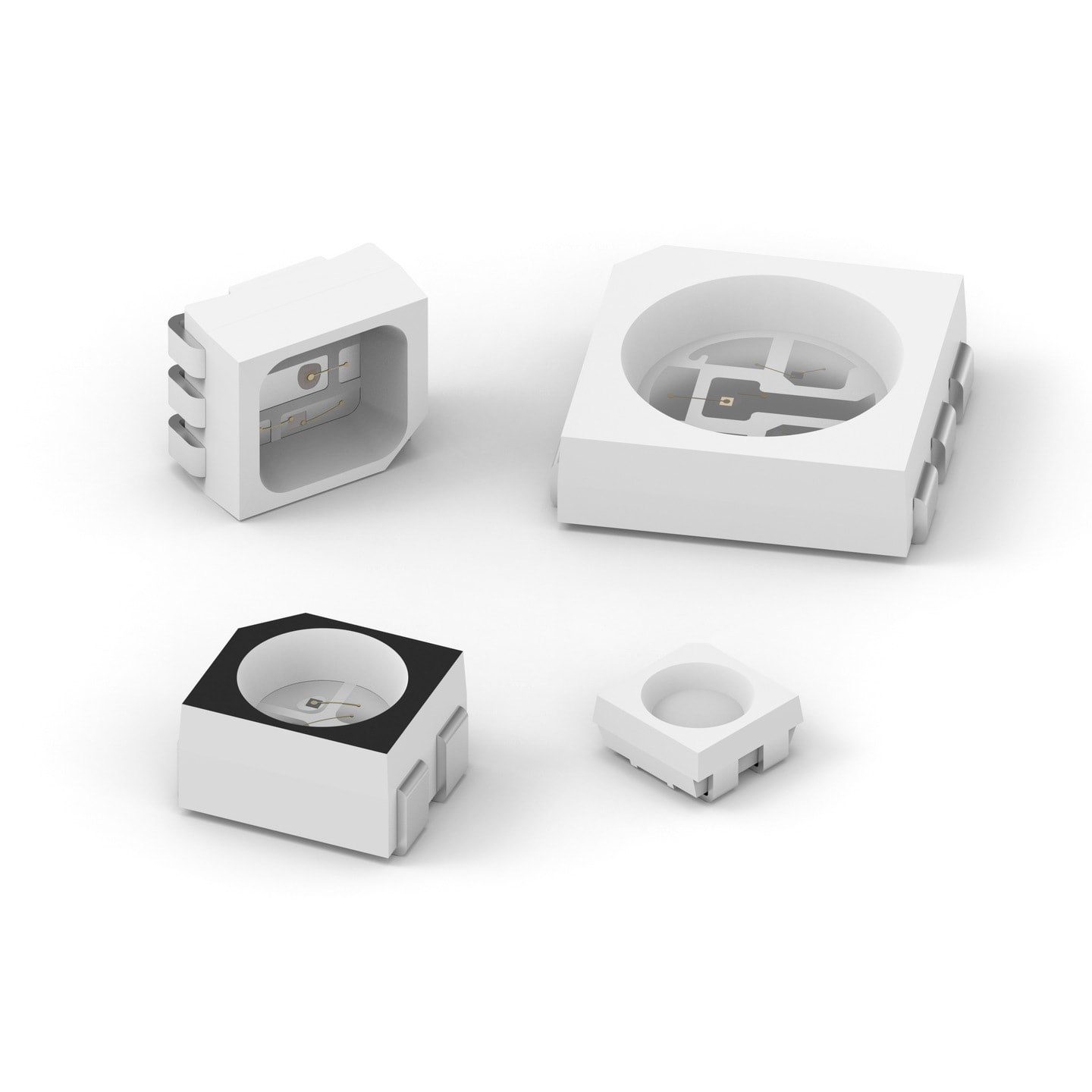

WL-SFTW SMT Full-color TOP LED Waterclear

	Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart

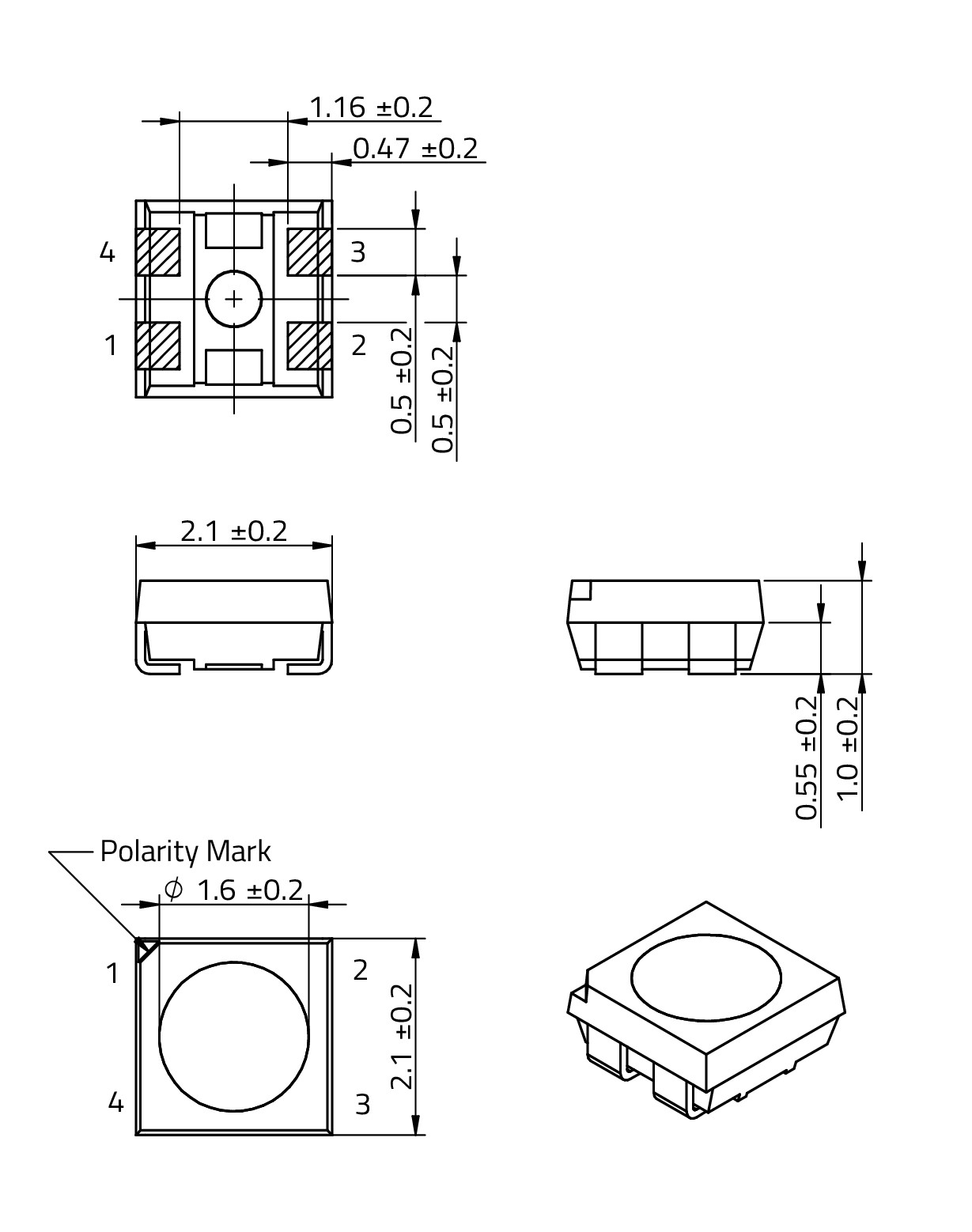

NEU	2121		-	-	-	SMT

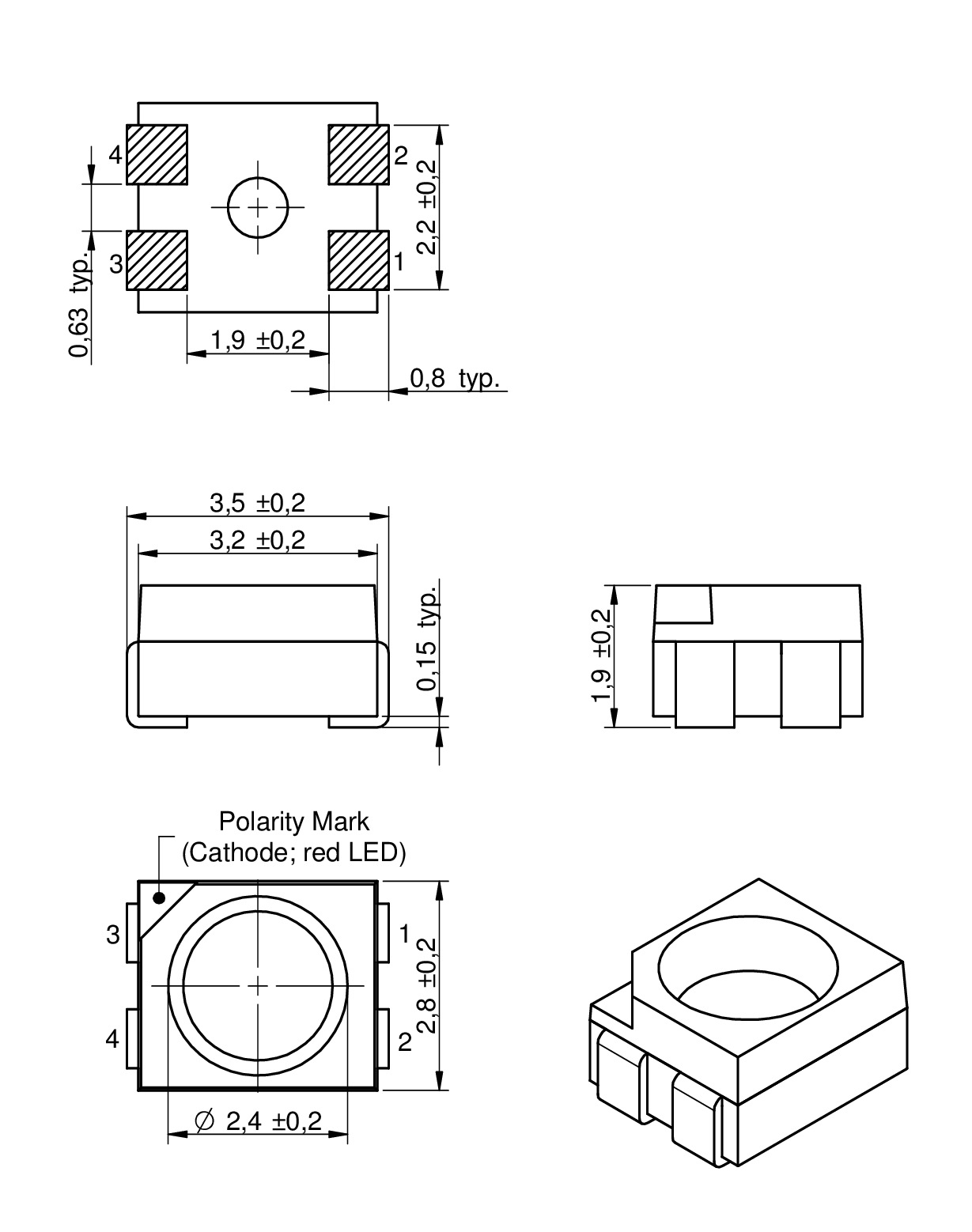

	3528		3.5	2.8	1.9	SMT

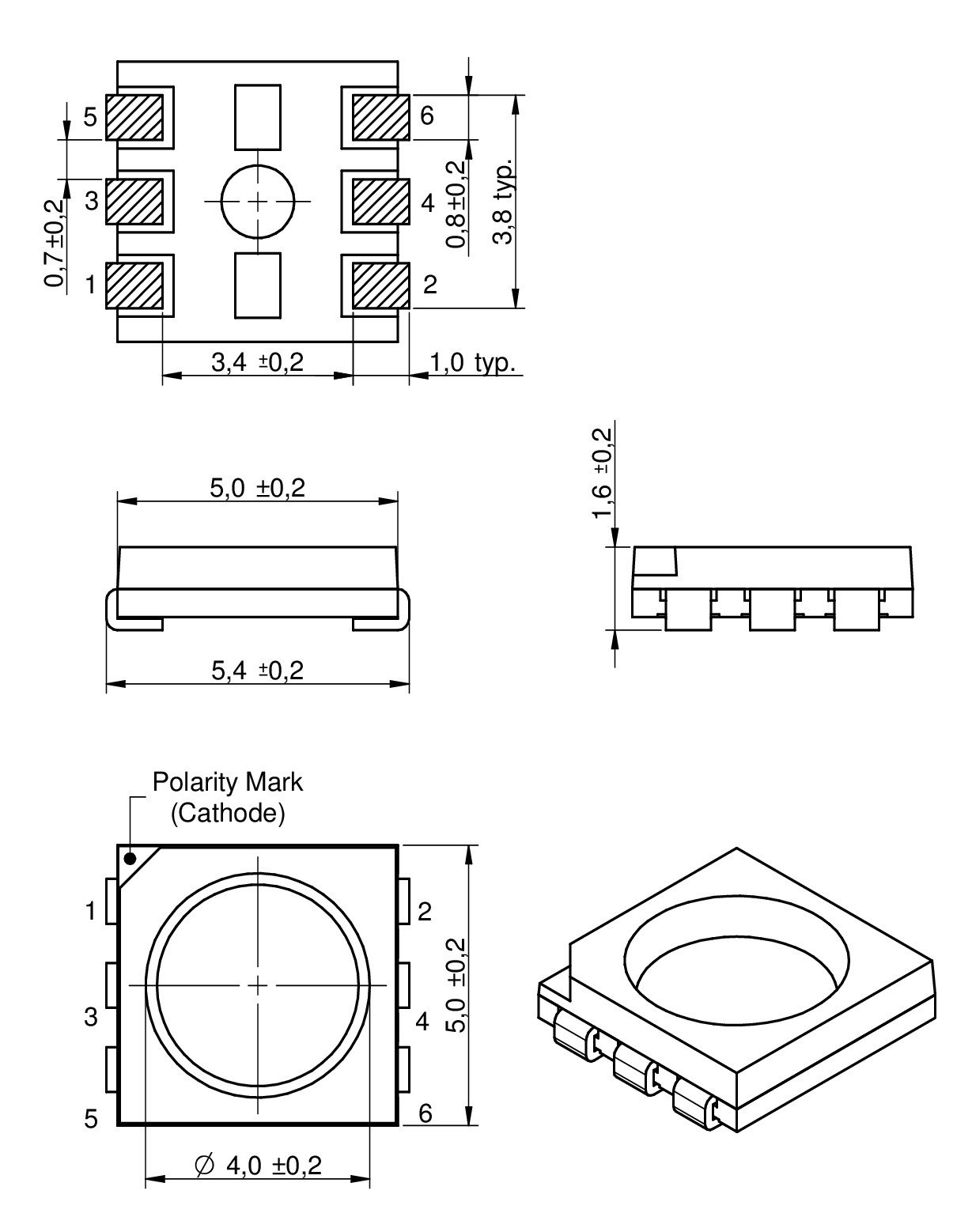

	5050		5.4	5	1.5	SMT

LTSpice-Dateien

LT
LTSpice_WL-SFTW (rev25a).zip
|
6 KB

Merkmale

Geringer Energieverbrauch
Hohe Zuverlässigkeit
Geringer Schutzstrombedarf
Schnellwechseln
Keine UV/IR-Strahlung
Hohe Helligkeit
Individuelle RGB Steuerung
Kompakte Verpackungseinheit
LED mit schwarzer Oberfläche

Anwendung

Taschenlampen
Blinkschalter
Gerätekennzeichen
Akzent- oder dekorative LED Beleuchtung
elektronische Beschilderung
Videobildschirme
Hintergrundbeleuchtung für LCDs, PDAs und TVs
Öfen, Mikrowellen
Straßenlaternen
Ideal für laterale Kopplung in Lichtleiter

Artikeldaten

Alle

2121

3528

5050

	Artikel Nr.	Datenblatt	Downloads	Status	Farbe	λ_{Peak B typ.} (nm)	λ_{Peak G typ.} (nm)	λ_{Peak R typ.} (nm)	λ_{Dom B typ.} (nm)	λ_{Dom G typ.} (nm)	λ_{Dom R typ.} (nm)	I_{V B typ.} (mcd)	I_{V G typ.} (mcd)	I_{V R typ.} (mcd)	V_{F B typ.} (V)	V_{F G typ.} (V)	V_{F R typ.} (V)	Chiptechnologie	2θ_{50% typ.} (°)	Demoboard	Design Kit	Muster
	150141M173100	SPEC	26 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SFTW (rev25a).IntLib \| 249 KB CDS Cadence_WL-SFTW (rev25a).zip \| 1.3 MB EAG Eagle_WL-SFTW (rev25a).lbr \| 62.7 KB CAD-Dateien ZIP IGS Download_IGS_WL-SFTW-3528 (rev1).igs \| 391.2 KB STP Download_STEP_150141M173100 (rev1).stp \| 221.7 KB Elektrische Modelle ZIP PSP PSpice_WL-SFTW (rev25a).zip \| 4.9 KB Strahldaten ASA ASAP-and-APEX_dis_150141M173100_5M (rev1p0).zip \| 361.2 MB COD CodeV_ray_150141M173100_5M (rev1p0).zip \| 342.8 MB FRE Fred_dat_150141M173100_5M (rev1p0).zip \| 361.2 MB FRE Fred_txt_150141M173100_5M (rev1p0).zip \| 565 MB LIG LightTools_ray_150141M173100_5M (rev1p0).zip \| 356.7 MB LIG LightTools_txt_150141M173100_5M (rev1p0).zip \| 564.8 MB LUC LucidShape_ray_150141M173100_5M (rev1p0).zip \| 361.2 MB LUC LucidShape_txt_150141M173100_5M (rev1p0).zip \| 565 MB OPT OpTaliX_txt_150141M173100_5M (rev1p0).zip \| 565 MB OPT OptiCAD_dat_150141M173100_5M (rev1p0).zip \| 361.2 MB OPT OptiCAD_txt_150141M173100_5M (rev1p0).zip \| 565 MB OPT optalix_DIS_150141M173100_5M (rev1p0).zip \| 361.2 MB RIR Photopia_rir_150141M173100_5M (rev1p0).zip \| 361.2 MB SIM Simulux_ray_150141M173100_5M (rev1p0).zip \| 361.2 MB SPE Speos_ray_150141M173100_5M (rev1p0).zip \| 373.4 MB SRC Lucaray-maker_src_150141M173100_5M (rev1p0).zip \| 361.2 MB TRA TracePro_txt_150141M173100_5M (rev1p0).zip \| 564.8 MB ZEM ZemaxBin_dat_150141M173100_5M (rev1p0).zip \| 361.2 MB ZEM Zemax_dat_150141M173100_5M (rev1p0).zip \| 565 MB Zertifikate ZIP CER IR_LED_certificate_WL-SFTW-3528 (rev1).pdf \| 1.2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Rot & Grün & Blau	465	515	635	470	520	625	230	950	270	3.2	3.2	2	AlInGaP + InGaN	120	9999003	150151
	150505M173300	SPEC	27 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SFTW (rev25a).IntLib \| 249 KB CDS Cadence_WL-SFTW (rev25a).zip \| 1.3 MB EAG Eagle_WL-SFTW (rev25a).lbr \| 62.7 KB CAD-Dateien ZIP 3D 150505M1xxx_3D (rev1).pdf \| 130 KB IGS Download_IGS-WL-SFTW-150505M173300 (rev1).igs \| 1.4 MB STP Download_STEP_150505M173300 (rev1).stp \| 360.7 KB Elektrische Modelle ZIP PSP PSpice_WL-SFTW (rev25a).zip \| 4.9 KB Strahldaten ASA ASAP-and-APEX_dis_150505M173300_5M (rev1p0).zip \| 364.5 MB COD CodeV_ray_150505M173300_5M (rev1p0).zip \| 364.5 MB FRE Fred_dat_150505M173300_5M (rev1p0).zip \| 364.5 MB FRE Fred_txt_150505M173300_5M (rev1p0).zip \| 566.1 MB LIG LightTools_ray_150505M173300_5M (rev1p0).zip \| 364.5 MB LIG LightTools_txt_150505M173300_5M (rev1p0).zip \| 566.1 MB LUC LucidShape_ray_150505M173300_5M (rev1p0).zip \| 364.5 MB LUC LucidShape_txt_150505M173300_5M (rev1p0).zip \| 565.8 MB OPT OpTaliX_txt_150505M173300_5M (rev1p0).zip \| 565.5 MB OPT OptiCAD_dat_150505M173300_5M (rev1p0).zip \| 364.5 MB OPT OptiCAD_txt_150505M173300_5M (rev1p0).zip \| 565.5 MB OPT optalix_DIS_150505M173300_5M (rev1p0).zip \| 364.5 MB RIR Photopia_rir_150505M173300_5M (rev1p0).zip \| 364.5 MB SIM Simulux_ray_150505M173300_5M (rev1p0).zip \| 364.5 MB SPE Speos_ray_150505M173300_5M (rev1p0).zip \| 377.1 MB SRC Lucaray-maker_src_150505M173300_5M (rev1p0).zip \| 364.5 MB TRA TracePro_txt_150505M173300_5M (rev1p0).zip \| 566.4 MB ZEM ZemaxBin_dat_150505M173300_5M (rev1p0).zip \| 364.5 MB ZEM Zemax_dat_150505M173300_5M (rev1p0).zip \| 565.5 MB Zertifikate ZIP CER IR_LED_certificate_WL-SFTW-5050_150505M173300 (rev1).pdf \| 1.1 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Rot & Grün & Blau	465	515	635	470	520	625	350	1300	800	3.2	3.2	2	AlInGaP + InGaN	120	9999003	150151
	150352M173300	SPEC	26 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SFTW (rev25a).IntLib \| 249 KB CDS Cadence_WL-SFTW (rev25a).zip \| 1.3 MB EAG Eagle_WL-SFTW (rev25a).lbr \| 62.7 KB CAD-Dateien ZIP IGS Download_IGS_WL-SFTW-150352M1xxx (rev1).igs \| 1 MB STP Download_Step_150352M173300 (rev1).stp \| 411.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SFTW (rev25a).zip \| 4.9 KB Strahldaten ASA ASAP-and-APEX_dis_150352M173300_5M (rev1p0).zip \| 360.8 MB COD CodeV_ray_150352M173300_5M (rev1p0).zip \| 360.8 MB FRE Fred_dat_150352M173300_5M (rev1p0).zip \| 360.8 MB FRE Fred_txt_150352M173300_5M (rev1p0).zip \| 564.2 MB LIG LightTools_ray_150352M173300_5M (rev1p0).zip \| 360.8 MB LIG LightTools_txt_150352M173300_5M (rev1p0).zip \| 564.2 MB LUC LucidShape_ray_150352M173300_5M (rev1p0).zip \| 360.8 MB LUC LucidShape_txt_150352M173300_5M (rev1p0).zip \| 564.2 MB OPT OpTaliX_txt_150352M173300_5M (rev1p0).zip \| 564.2 MB OPT OptiCAD_dat_150352M173300_5M (rev1p0).zip \| 360.8 MB OPT OptiCAD_txt_150352M173300_5M (rev1p0).zip \| 564.2 MB OPT optalix_DIS_150352M173300_5M (rev1p0).zip \| 360.8 MB RIR Photopia_rir_150352M173300_5M (rev1p0).zip \| 360.8 MB SIM Simulux_ray_150352M173300_5M (rev1p0).zip \| 360.8 MB SPE Speos_ray_150352M173300_5M (rev1p0).zip \| 373.5 MB SRC Lucaray-maker_src_150352M173300_5M (rev1p0).zip \| 360.8 MB TRA TracePro_txt_150352M173300_5M (rev1p0).zip \| 564.5 MB ZEM ZemaxBin_dat_150352M173300_5M (rev1p0).zip \| 360.8 MB ZEM Zemax_dat_150352M173300_5M (rev1p0).zip \| 564.2 MB Zertifikate ZIP CER IR_LED_WL-SFTW-2121_150352M173300 (rev1).pdf \| 1.1 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Rot & Grün & Blau	465	515	635	470	520	625	400	1700	750	3.2	3.2	2	AlInGaP + InGaN	120	–	150151
	150352M173303	SPEC	4 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SFTW (rev25a).IntLib \| 249 KB CDS Cadence_WL-SFTW (rev25a).zip \| 1.3 MB EAG Eagle_WL-SFTW (rev25a).lbr \| 62.7 KB Elektrische Modelle ZIP PSP PSpice_WL-SFTW (rev25a).zip \| 4.9 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Rot & Grün & Blau	465	515	635	470	520	625	600	1900	500	3.2	3.2	2	AlInGaP + InGaN	120	–	–
	150141M173103	SPEC	4 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SFTW (rev25a).IntLib \| 249 KB CDS Cadence_WL-SFTW (rev25a).zip \| 1.3 MB EAG Eagle_WL-SFTW (rev25a).lbr \| 62.7 KB Elektrische Modelle ZIP PSP PSpice_WL-SFTW (rev25a).zip \| 4.9 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Rot & Grün & Blau	470	525	625	470	525	625	550	2000	900	3.2	3.2	2.2	AlInGaP + InGaN	120	–	–
	150212M173123	SPEC	4 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SFTW (rev25a).IntLib \| 249 KB CDS Cadence_WL-SFTW (rev25a).zip \| 1.3 MB EAG Eagle_WL-SFTW (rev25a).lbr \| 62.7 KB Elektrische Modelle ZIP PSP PSpice_WL-SFTW (rev25a).zip \| 4.9 KB Alle 4 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Rot & Grün & Blau	465	515	630	470	530	620	220	1100	340	2.8	2.8	2	AlInGaP + InGaN	120	–	–

	Artikel Nr.	Datenblatt
	150141M173100	SPEC
	150505M173300	SPEC
	150352M173300	SPEC
	150352M173303	SPEC
	150141M173103	SPEC
	150212M173123	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Farbe	λ_{Peak B typ.} (nm)	λ_{Peak G typ.} (nm)	λ_{Peak R typ.} (nm)	λ_{Dom B typ.} (nm)	λ_{Dom G typ.} (nm)	λ_{Dom R typ.} (nm)	I_{V B typ.} (mcd)	I_{V G typ.} (mcd)	I_{V R typ.} (mcd)	V_{F B typ.} (V)	V_{F G typ.} (V)	V_{F R typ.} (V)	Chiptechnologie	2θ_{50% typ.} (°)	Demoboard	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit PLCC, THT und Keramik LEDs

Demoboard Visible LEDs
