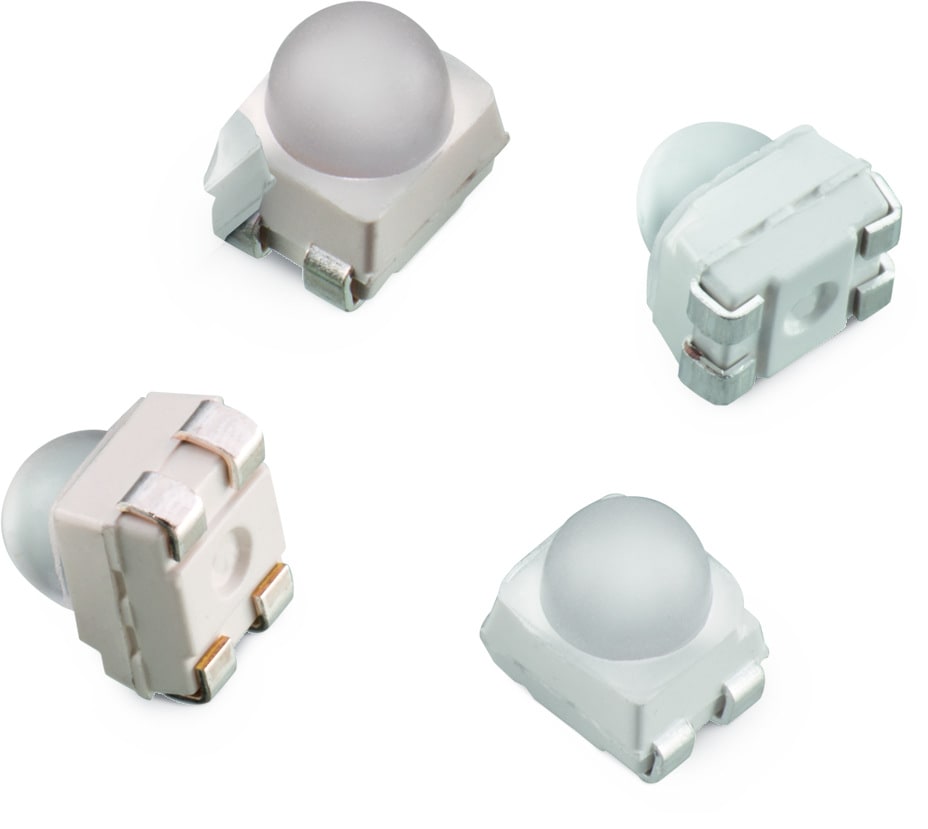

WL-SMTD SMT Mono-color TOP LED Diffused Dome | Optoelektronik

	Bauform	L (mm)	W (mm)	H (mm)	Montageart

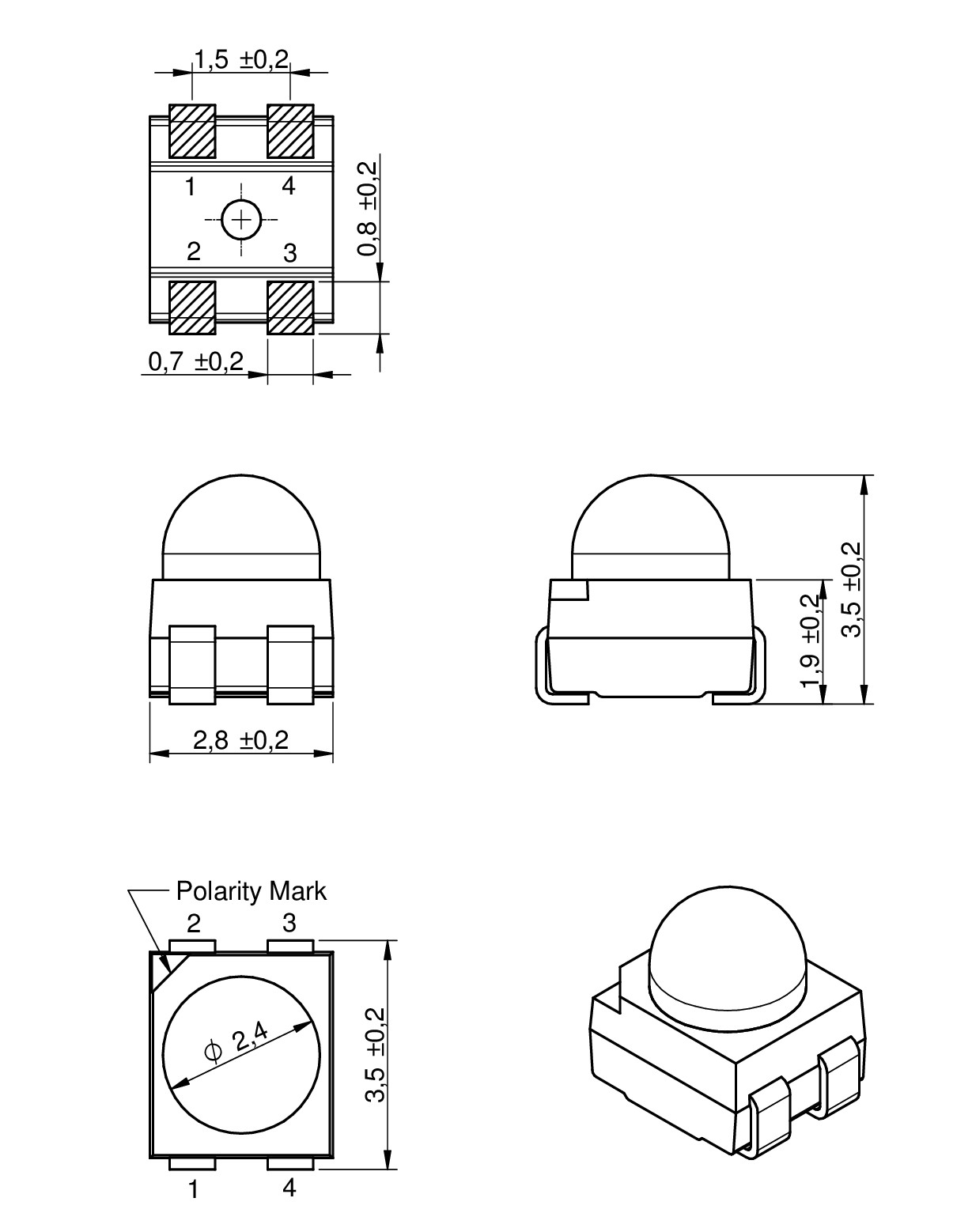

	3528 30° dome	3.5	2.8	3.5	SMT

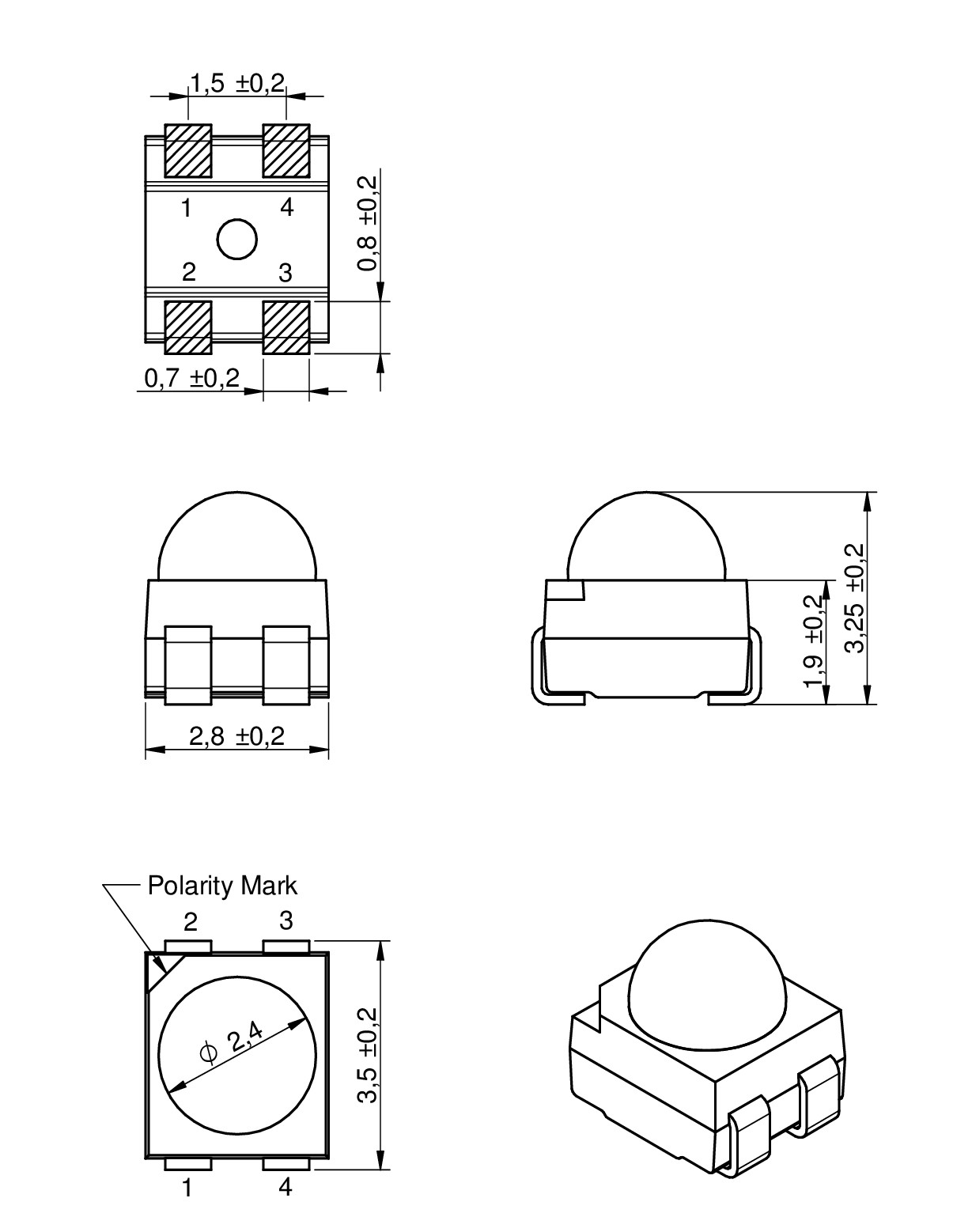

	3528 60° dome	3.5	2.8	3.25	SMT
NEU	3528 30° dome black	3.5	2.8	3.4	SMT

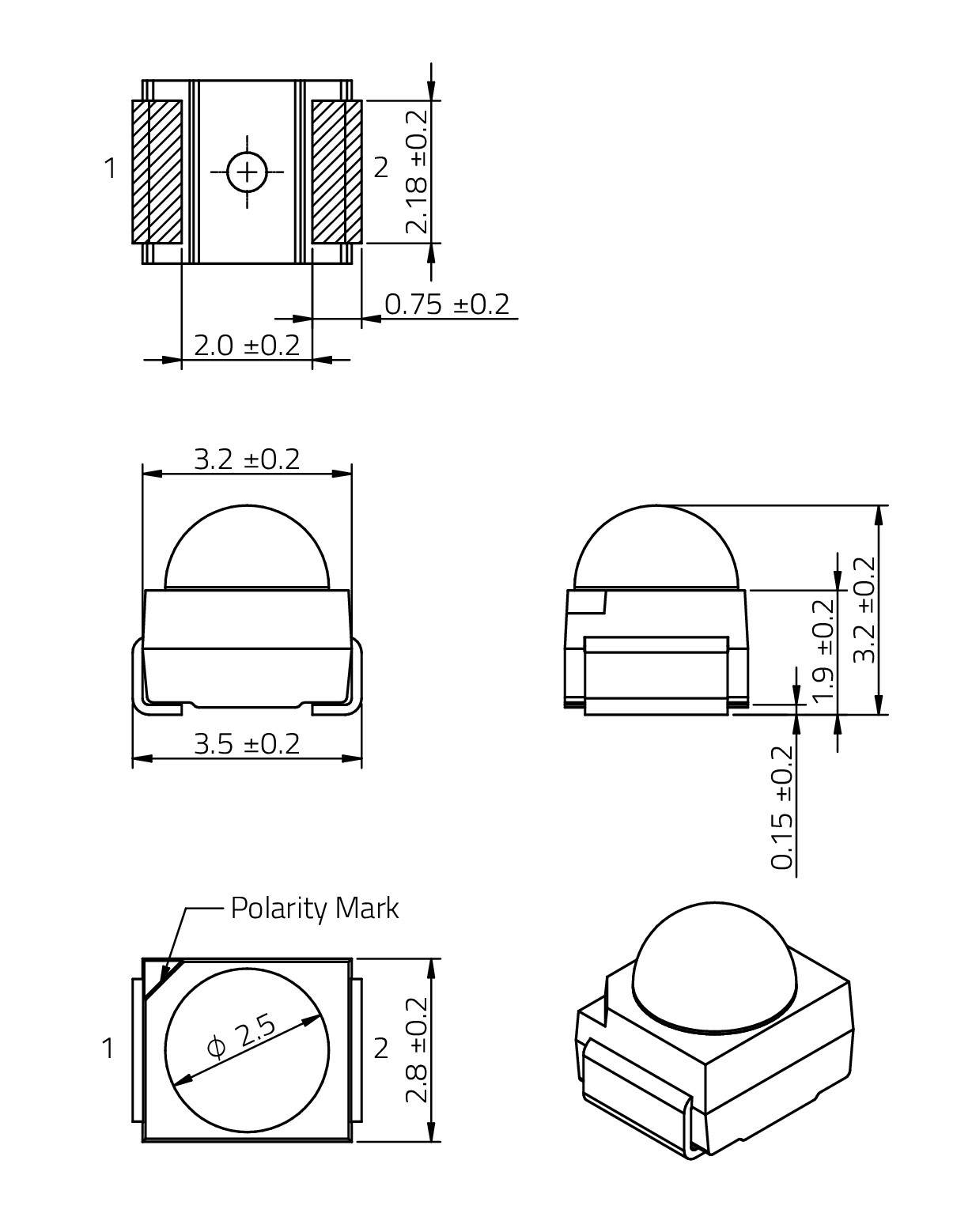

NEU	3528 60° dome black	3.5	2.8	3.2	SMT

LTSpice-Dateien

LT
LTSpice_WL-SMTD (rev24a).zip
|
2.2 KB

Merkmale

Industry standard PLCC-4
High reliability LED package
High optical efficiency
Narrow viewing angle at 30°
Compatible with both IR soldering process

Anwendung

Traffic lights
Backlighting
For central console, cabin or push button
Signal and symbol luminary
Instrument panel backlighting
Navigation and audio system

Artikeldaten

Alle

3528 30° dome

3528 60° dome

3528 30° dome black

3528 60° dome black

Artikel Nr.	Datenblatt	Downloads	Status	λ_{Dom typ.} (nm)	Farbe	λ_{Peak typ.} (nm)	I_{V typ.} (mcd)	V_{F typ.} (V)	Chiptechnologie	2θ_{50% typ.} (°)	Design Kit
150141BS63140	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMTW_3528_Dome-30 (rev1).igs \| 768 KB STP Download_STP_WL-SMTW_3528_Dome-30 (rev1).stp \| 222.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	470	Blau	465	6000	3.2	InGaN	30	150151
150141BS66140	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP IGS IGS_150141xx66140 (rev1).igs \| 762.1 KB STP STP_150141xx66140 (rev1).stp \| 222.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	470	Blau	465	3500	3.2	InGaN	60	–
150141BS66130	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP IGS IGS_150141xx66140 (rev1).igs \| 762.1 KB STP STP_150141xx66140 (rev1).stp \| 222.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	470	Blau	465	3500	3.2	InGaN	60	–
150141BS63130	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMTW_3528_Dome-30 (rev1).igs \| 768 KB STP Download_STP_WL-SMTW_3528_Dome-30 (rev1).stp \| 222.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	470	Blau	465	6000	3.2	InGaN	30	–
150141BS63120	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP 3D 3D_WL-SMTD_150141BS63120 (rev1).pdf \| 131 KB IGS IGS_WL-SMTD_150141BS63120 (rev1).igs \| 683.2 KB STP STP_WL-SMTD_150141BS63120 (rev1).stp \| 212.5 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	470	Blau	465	4000	3.2	InGaN	30	–
150141BS66120	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP 3D 3D_WL-SMTD_150141BS66120 (rev1).pdf \| 131.7 KB IGS IGS_WL-SMTD_150141BS66120 (rev1).igs \| 690.5 KB STP STP_WL-SMTD_150141BS66120 (rev1).stp \| 218.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	470	Blau	465	1000	3.2	InGaN	60	–
150141GS63140	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMTW_3528_Dome-30 (rev1).igs \| 768 KB STP Download_STP_WL-SMTW_3528_Dome-30 (rev1).stp \| 222.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	520	Grün	515	30000	3.2	InGaN	30	150151
150141GS66140	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP IGS IGS_150141xx66140 (rev1).igs \| 762.1 KB STP STP_150141xx66140 (rev1).stp \| 222.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	520	Grün	515	20000	3.2	InGaN	60	–
150141GS66130	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP IGS IGS_150141xx66140 (rev1).igs \| 762.1 KB STP STP_150141xx66140 (rev1).stp \| 222.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	520	Grün	515	20000	3.2	InGaN	60	–
150141GS63130	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMTW_3528_Dome-30 (rev1).igs \| 768 KB STP Download_STP_WL-SMTW_3528_Dome-30 (rev1).stp \| 222.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	520	Grün	515	30000	3.2	InGaN	30	–
150141GS63120	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP 3D 3D_WL-SMTD_150141GS63120 (rev1).pdf \| 131 KB IGS IGS_WL-SMTD_150141GS63120 (rev1).igs \| 683.2 KB STP STP_WL-SMTD_150141GS63120 (rev1).stp \| 212.5 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	525	Grün	515	8000	3.1	InGaN	30	–
150141GS66120	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP 3D 3D_WL-SMTD_150141GS66120 (rev1).pdf \| 131.7 KB IGS IGS_WL-SMTD_150141GS66120 (rev1).igs \| 690.5 KB STP STP_WL-SMTD_150141GS66120 (rev1).stp \| 218.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	525	Grün	515	5000	3.1	InGaN	60	–
150141YS63140	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMTW_3528_Dome-30 (rev1).igs \| 768 KB STP Download_STP_WL-SMTW_3528_Dome-30 (rev1).stp \| 222.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	590	Gelb	592	15000	2.4	AlInGaP	30	150151
150141YS66140	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP IGS IGS_150141xx66140 (rev1).igs \| 762.1 KB STP STP_150141xx66140 (rev1).stp \| 222.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	590	Gelb	592	5300	2.4	AlInGaP	60	–
150141YS66130	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP IGS IGS_150141xx66140 (rev1).igs \| 762.1 KB STP STP_150141xx66140 (rev1).stp \| 222.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	590	Gelb	592	5300	2.4	AlInGaP	60	–
150141YS63130	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMTW_3528_Dome-30 (rev1).igs \| 768 KB STP Download_STP_WL-SMTW_3528_Dome-30 (rev1).stp \| 222.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	590	Gelb	592	15000	2.4	AlInGaP	30	–
150141YS63120	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP 3D 3D_WL-SMTD_150141YS63120 (rev1).pdf \| 131 KB IGS IGS_WL-SMTD_150141YS63120 (rev1).igs \| 683.2 KB STP STP_WL-SMTD_150141YS63120 (rev1).stp \| 212.5 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	590	Gelb	592	6000	2	AlGaInP	30	–
150141YS66120	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP 3D 3D_WL-SMTD_150141YS66120 (rev1).pdf \| 131.7 KB IGS IGS_WL-SMTD_150141YS66120 (rev1).igs \| 690.5 KB STP STP_WL-SMTD_150141YS66120 (rev1).stp \| 218.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	590	Gelb	592	2000	2	AlGaInP	60	–
150141RS63140	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMTW_3528_Dome-30 (rev1).igs \| 768 KB STP Download_STP_WL-SMTW_3528_Dome-30 (rev1).stp \| 222.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	620	Rot	630	16000	2.4	AlInGaP	30	150151
150141RS66140	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP IGS IGS_150141xx66140 (rev1).igs \| 762.1 KB STP STP_150141xx66140 (rev1).stp \| 222.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	620	Rot	630	5500	2.4	AlInGaP	60	–
150141RS66130	SPEC	25 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP IGS IGS_150141xx66140 (rev1).igs \| 762.1 KB STP STP_150141xx66140 (rev1).stp \| 222.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Strahldaten RIR Photopia_rir_150141RS66130_5M (rev1p0).zip \| 120.8 MB SRC Lucaray-maker_src_150141RS66130_5M (rev1p0).zip \| 120.8 MB ASA ASAP-and-APEX_dis_150141RS66130_5M (rev1p0).zip \| 120.8 MB COD CodeV_ray_150141RS66130_5M (rev1p0).zip \| 120.8 MB FRE Fred_dat_150141RS66130_5M (rev1p0).zip \| 120.8 MB FRE Fred_txt_150141RS66130_5M (rev1p0).zip \| 188.2 MB LIG LightTools_ray_150141RS66130_5M (rev1p0).zip \| 120.8 MB LIG LightTools_txt_150141RS66130_5M (rev1p0).zip \| 188.2 MB LUC LucidShape_ray_150141RS66130_5M (rev1p0).zip \| 120.8 MB LUC LucidShape_txt_150141RS66130_5M (rev1p0).zip \| 188.2 MB OPT optalix_DIS_150141RS66130_5M (rev1p0).zip \| 120.8 MB OPT OpTaliX_txt_150141RS66130_5M (rev1p0).zip \| 188.2 MB OPT OptiCAD_dat_150141RS66130_5M (rev1p0).zip \| 120.8 MB OPT OptiCAD_txt_150141RS66130_5M (rev1p0).zip \| 188.2 MB SIM Simulux_ray_150141RS66130_5M (rev1p0).zip \| 120.8 MB SPE Speos_ray_150141RS66130_5M (rev1p0).zip \| 124.8 MB TRA TracePro_txt_150141RS66130_5M (rev1p0).zip \| 188.2 MB ZEM Zemax_dat_150141RS66130_5M (rev1p0).zip \| 188.2 MB ZEM ZemaxBin_dat_150141RS66130_5M (rev1p0).zip \| 120.8 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	620	Rot	630	5500	2.4	AlInGaP	60	–
150141RS63130	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMTW_3528_Dome-30 (rev1).igs \| 768 KB STP Download_STP_WL-SMTW_3528_Dome-30 (rev1).stp \| 222.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	620	Rot	630	16000	2.4	AlInGaP	30	–
150141RS63120	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP 3D 3D_WL-SMTD_150141RS63120 (rev1).pdf \| 131 KB IGS IGS_WL-SMTD_150141RS63120 (rev1).igs \| 683.2 KB STP STP_WL-SMTD_150141RS63120 (rev1).stp \| 212.5 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	620	Rot	630	6000	2	AlGaInP	30	–
150141RS66120	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP 3D 3D_WL-SMTD_150141RS66120 (rev1).pdf \| 131.7 KB IGS IGS_WL-SMTD_150141RS66120 (rev1).igs \| 690.5 KB STP STP_WL-SMTD_150141RS66120 (rev1).stp \| 218.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	620	Rot	630	1800	2.2	AlGaInP	60	–
150141SS63140	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMTW_3528_Dome-30 (rev1).igs \| 768 KB STP Download_STP_WL-SMTW_3528_Dome-30 (rev1).stp \| 222.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	630	Superrot	640	13000	2.4	AlInGaP	30	150151
150141SS66140	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP IGS IGS_150141xx66140 (rev1).igs \| 762.1 KB STP STP_150141xx66140 (rev1).stp \| 222.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	630	Superrot	640	5200	2.4	AlInGaP	60	–
150141SS66130	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP IGS IGS_150141xx66140 (rev1).igs \| 762.1 KB STP STP_150141xx66140 (rev1).stp \| 222.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	630	Superrot	640	5200	2.4	AlInGaP	60	–
150141SS63130	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMTD (rev24a).IntLib \| 159 KB CDS Cadence_WL-SMTD (rev24a).zip \| 1.4 MB EAG Eagle_WL-SMTD (rev24a).lbr \| 49.7 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMTW_3528_Dome-30 (rev1).igs \| 768 KB STP Download_STP_WL-SMTW_3528_Dome-30 (rev1).stp \| 222.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMTD (rev24a).zip \| 6.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	630	Superrot	640	13000	2.4	AlInGaP	30	–

	Artikel Nr.	Datenblatt	Simulation
	150141BS63140	SPEC
	150141BS66140	SPEC
	150141BS66130	SPEC
	150141BS63130	SPEC
	150141BS63120	SPEC
	150141BS66120	SPEC
	150141GS63140	SPEC
	150141GS66140	SPEC
	150141GS66130	SPEC
	150141GS63130	SPEC
	150141GS63120	SPEC
	150141GS66120	SPEC
	150141YS63140	SPEC
	150141YS66140	SPEC
	150141YS66130	SPEC
	150141YS63130	SPEC
	150141YS63120	SPEC
	150141YS66120	SPEC
	150141RS63140	SPEC
	150141RS66140	SPEC
	150141RS66130	SPEC
	150141RS63130	SPEC
	150141RS63120	SPEC
	150141RS66120	SPEC
	150141SS63140	SPEC
	150141SS66140	SPEC
	150141SS66130	SPEC
	150141SS63130	SPEC

Muster

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Dom typ.} (nm)	Farbe	λ_{Peak typ.} (nm)	I_{V typ.} (mcd)	V_{F typ.} (V)	Chiptechnologie	2θ_{50% typ.} (°)	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit PLCC, THT und Keramik LEDs

WL-SMTD SMT Mono-color TOP LED Diffused Dome ERWEITERT

LTSpice-Dateien

Merkmale

Anwendung

Artikeldaten

Strahldaten

Sortimente
