WL-STRB SMT Phototransistor Reverse mount Black

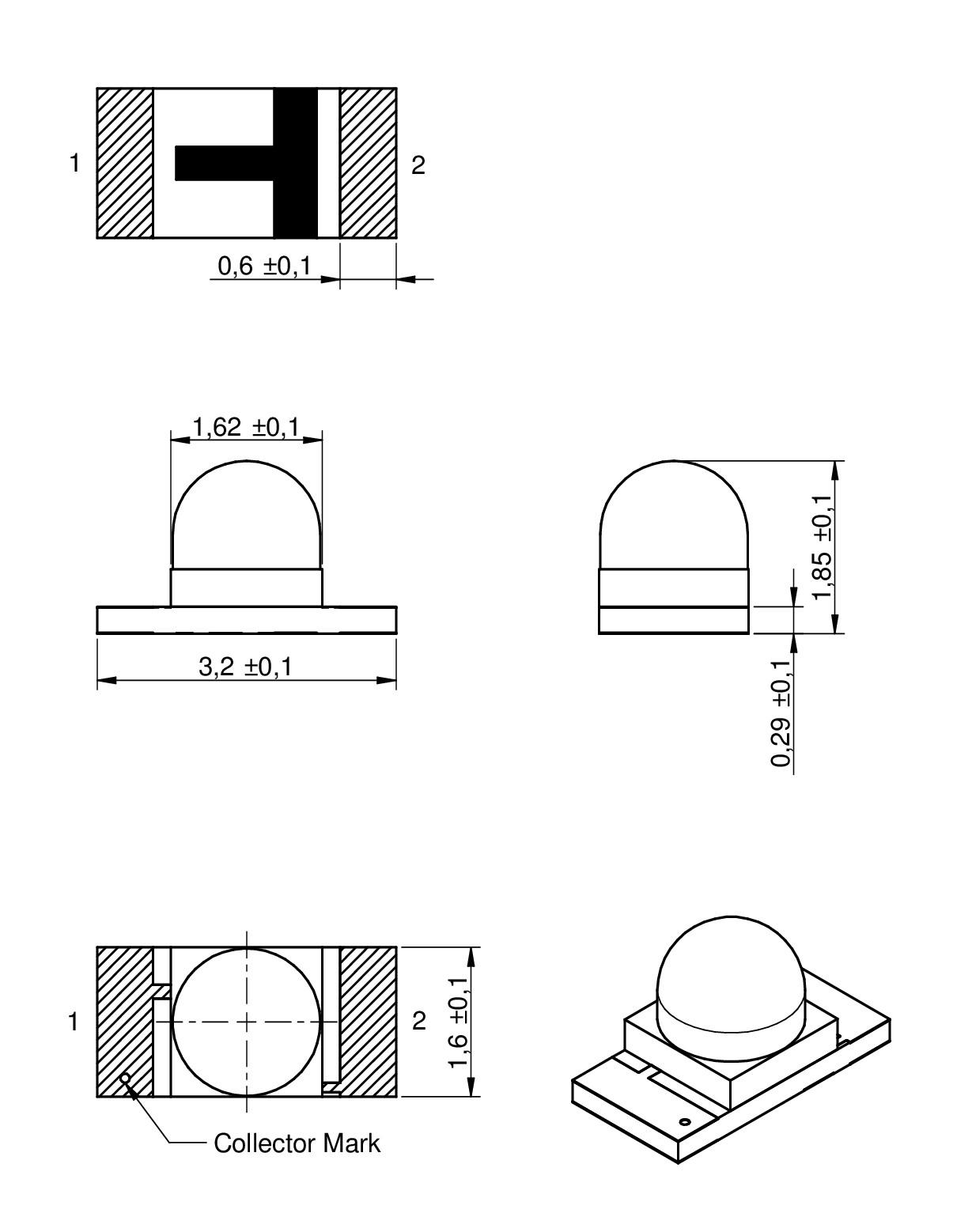

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart
1206 dome		3.2	1.6	1.85	SMT

Merkmale

1206 Standardbauform mit runder Linse
Perfekt geeignet in Kombination mit Infrarotemitter
Phototransistor mit Tagessperrlichtfilter
Schmaler Detektionswinkel
Hohe Empfindlichkeit

Anwendung

Encoder
Zähler
Sicherheitssysteme
Positionssensoren
Staubsaugerroboter
Fernbedienung

Artikeldaten

1206 dome

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Peak typ.} (nm)	λ_min. (nm)	λ_max. (nm)	I_{CE.P min.} (mA)	I_{CE.P typ.} (mA)	I_{CEO.Dark max.} (nA)	Chiptechnologie	2θ_{50% typ.} (°)	Muster
	1541201NC3060	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-STRB (rev22b).IntLib \| 45.5 KB CDS Cadence_WL-STRB (rev22a).zip \| 178.8 KB EAG Eagle_WL-STRB (rev22a).lbr \| 24.3 KB CAD-Dateien ZIP 3D Download_3D_1541201NC3060 (rev1).pdf \| 90.4 KB IGS Download_IGS_1541201NC3060 (rev1).igs \| 402.9 KB STP Download_STP_1541201NC3060 (rev1).stp \| 104.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	940	700	1100	0.6	4.4	100	Si	30
	1541201NC3060P	SPEC	–	3 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-STRB (rev22b).IntLib \| 45.5 KB CDS Cadence_WL-STRB (rev22a).zip \| 178.8 KB EAG Eagle_WL-STRB (rev22a).lbr \| 24.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	940	700	1100	0.6	4.4	100	Si	30

	Artikel Nr.	Datenblatt	Simulation
	1541201NC3060	SPEC
	1541201NC3060P	SPEC	–

Muster

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Peak typ.} (nm)	λ_min. (nm)	λ_max. (nm)	I_{CE.P min.} (mA)	I_{CE.P typ.} (mA)	I_{CEO.Dark max.} (nA)	Chiptechnologie	2θ_{50% typ.} (°)	Muster
