WL-STSW SMT Phototransistor Sideview Waterclear

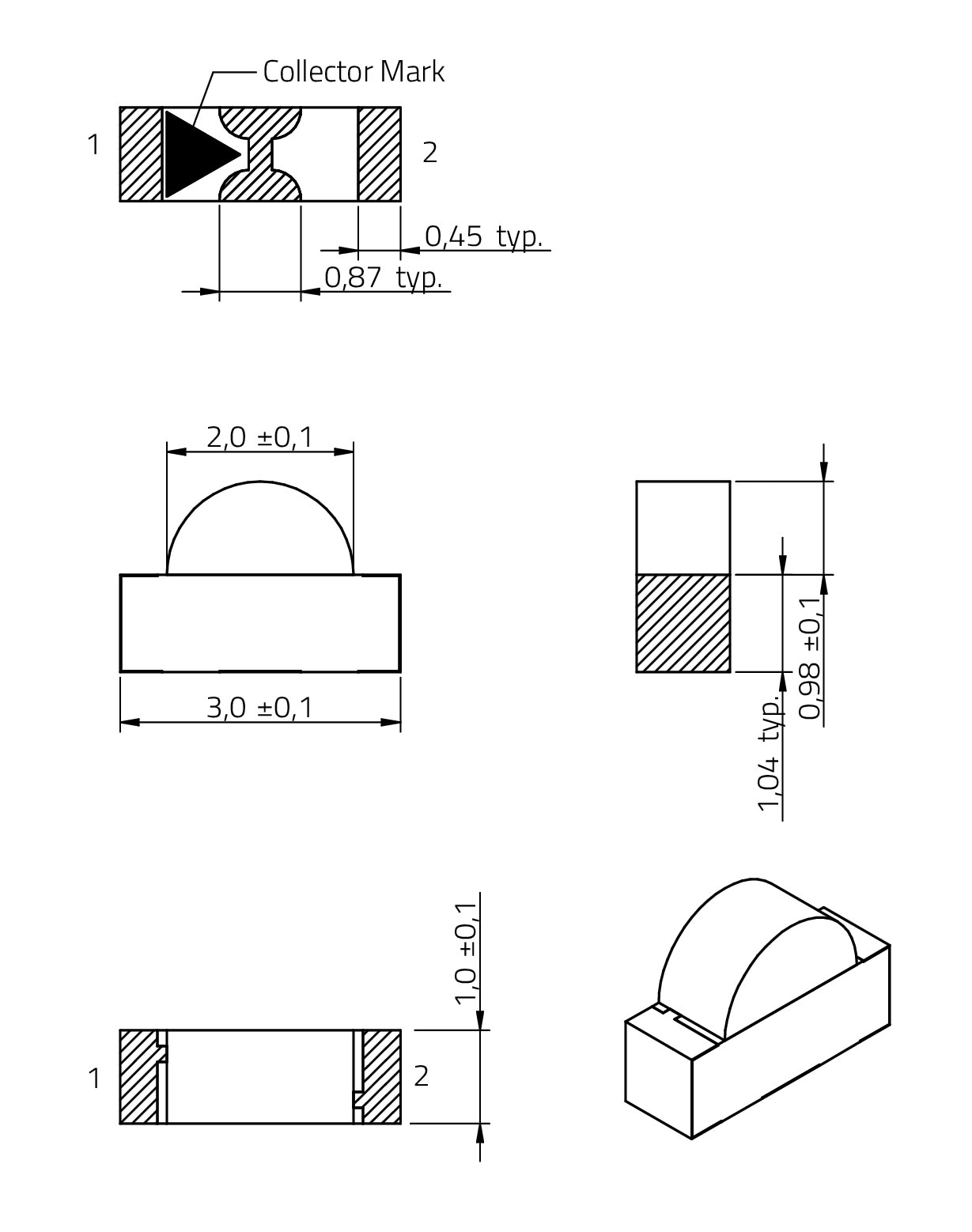

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart
1104		3	1	2	SMT

Merkmale

Kleine Standardbauform
Hohe Zuverlässigkeit
Perfekte Kombination mit sichtbaren und infrarot Emittern
Hohe Empfindlichkeit
Schnelle Schaltzeiten

Anwendung

IR Sensoren
IR Touch Panels
Sicherheitssysteme

Artikeldaten

1104

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Peak typ.} (nm)	λ_min. (nm)	λ_max. (nm)	I_{CE.P min.} (mA)	I_{CE.P typ.} (mA)	I_{CEO.Dark max.} (nA)	Chiptechnologie	2θ_{50% typ.} (°)	Muster
1541141NAA570	SPEC		5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-STSW (rev22b).IntLib \| 56.5 KB CDS Cadence_WL-STSW (rev19a).zip \| 143.8 KB EAG Eagle_WL-STSW (rev22a).lbr \| 14.6 KB CAD-Dateien ZIP IGS Download_IGS_1541141NAA570 (rev1).igs \| 662 KB STP Download_STP_1541141NAA570 (rev1).stp \| 188.7 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	940	400	1100	0.9	2.5	100	Si	150

Artikel Nr.	Datenblatt	Simulation
1541141NAA570	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Peak typ.} (nm)	λ_min. (nm)	λ_max. (nm)	I_{CE.P min.} (mA)	I_{CE.P typ.} (mA)	I_{CEO.Dark max.} (nA)	Chiptechnologie	2θ_{50% typ.} (°)	Muster

Passend zu

WL-SISW SMT Infrared Sideview LED Waterclear
