WP-PLUG REDCUBE Direct Plug Terminal

Anwendung

Lösbare Wire-to-Board Verbindungen im Hochstrombereich
Werkzeuglose Montage und schraublose Verbindung
Bei Montage auf engem Raum
Montage an schwer zugängigen Stellen
Ladegerät

General Information
Betriebstemperatur	-45 °C up to +125 °C
Farbe	Blau; Rot; Schwarz
Isolationsmaterial	PBT
Kontaktmaterial	Messing
Kontaktbeschichtung	Zinn
Kunststoffgehäuse Brennbarkeitsklasse	UL94 V-0
Ausführung	Press-Fit
Kontaktwiderstand	1 mΩ

Electrical Properties
I_{R 1}	120 A

Packaging Properties
Verpackung	Lose

Application Notes

Press-Fit Technology
PDF

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Farbe	I_R (A)	Pins (Value) (pcs)	Design Kit
7464100	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-PLUG (rev22a).IntLib \| 218.5 KB CDS Cadence_WP-PLUG (rev21b).zip \| 1.2 MB EAG Eagle_WP-PLUG (rev21a).lbr \| 32.7 KB CAD-Dateien ZIP 3D 7464000_3D (rev1).pdf \| 430.2 KB IGS 7464000 (rev1).igs \| 1.4 MB STP 7464000 (rev1).stp \| 650.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Schwarz	120	12	–
7464200	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-PLUG (rev22a).IntLib \| 218.5 KB CDS Cadence_WP-PLUG (rev21b).zip \| 1.2 MB EAG Eagle_WP-PLUG (rev21a).lbr \| 32.7 KB CAD-Dateien ZIP 3D Download_3D_7464200 (rev1).pdf \| 430.2 KB IGS Download_IGS_7464200 (rev1).igs \| 1.4 MB STP Download_STP_7464200 (rev1).stp \| 650.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Blau	120	12	–
7464000	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-PLUG (rev22a).IntLib \| 218.5 KB CDS Cadence_WP-PLUG (rev21b).zip \| 1.2 MB EAG Eagle_WP-PLUG (rev21a).lbr \| 32.7 KB CAD-Dateien ZIP 3D 7464000_3D (rev1).pdf \| 430.2 KB IGS 7464000 (rev1).igs \| 1.4 MB STP 7464000 (rev1).stp \| 650.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Rot	120	12	746701

	Artikel Nr.	Datenblatt
	7464100	SPEC
	7464200	SPEC
	7464000	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Farbe	I_R (A)	Pins (Value) (pcs)	Design Kit	Muster

REDCUBE Terminals - Innovative High Power Contacts

REDCUBE Terminals - 4power!

REDCUBE Terminals bieten einen höchst zuverlässigen Hochstromanschluss auf der Leiterplatte. Geringe Übergangswiderstände garantieren eine minimale Eigenerwärmung. Vier Bauformen decken alle führenden Bestückungstechnologien ab und ermöglichen eine Vielzahl von Anwendungsmöglichkeiten.

Eigenschaften:

Höchste Flexibilität durch vielfältige Anschlusstechnologien
Extreme Stromtragfähigkeit von bis zu 500 A
Vielfältige Wire-to-Board und Board-to-Board Lösungen
Minimaler Übergangswiderstand
Außergewöhnlich hohe mechanische Stabilität

REDCUBE PLUG

Anwendungen, Funktion & Montage

Anwendungen

Die neue, schnell und leicht steckbare Lösung REDCUBE PLUG bietet alle Vorteile der Press-Fit-Technologie; hierbei handelt es sich um eine mehrfach steckbare Verbindung für Hochstromanwendungen.

Lösbare Wire-to-Board Hochstromverbindungen
Ladegeräte
Mehrfach steckbare Verbindungen
Montage auf engem Raum und schwer zugänglichen Stellen
Werkzeuglose Montage

Herausragende Funktion

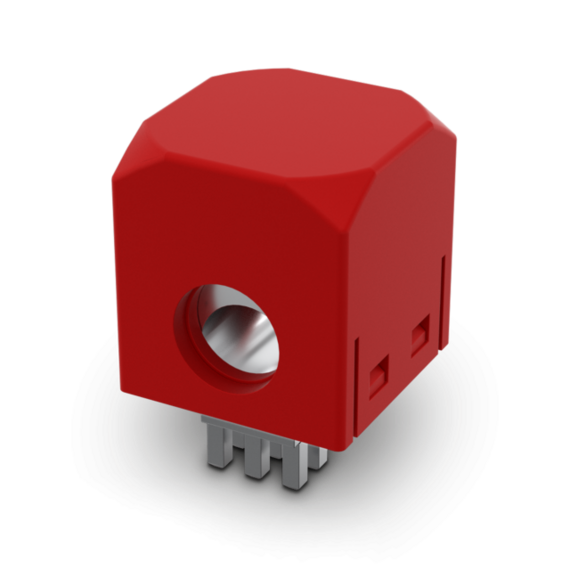

REDCUBE PLUG besteht aus einem REDCUBE Hochstromkontakt, der von einem glasfaserverstärkten Plastikgehäuse umgeben ist. Die schraublose Verbindung wird hergestellt, indem auf die Oberseite des Gehäuses gedrückt und der zugehörige Stecker angeschlossen wird. Danach geht die Feder in ihre Ausgangsposition zurück und verriegelt den Stecker automatisch in dem Gehäuse

Schnelle und einfache Montage
Werkzeuglose Montage und schraublose Verbindung
Mehrfach steckbare Verbindung
Vorteile der Press-Fit-Technologie

Einfache Montage

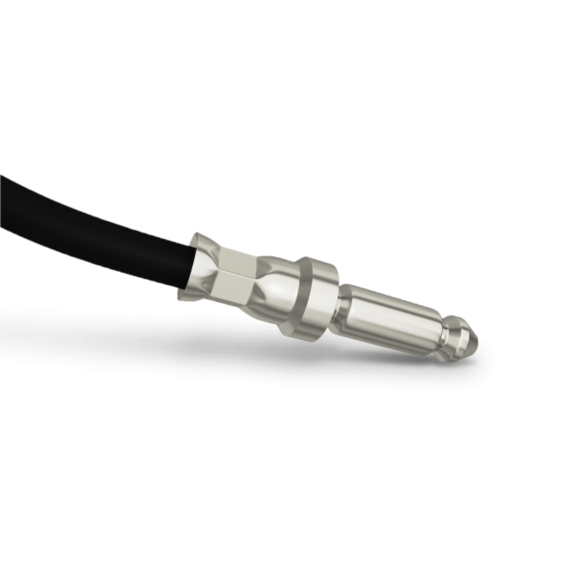

Das Einpressen von REDCUBE PLUG erfolgt nach demselben Prinzip wie bei REDCUBE PRESS-FIT. Es sind keine speziellen Werkzeuge notwendig, in der Regel genügt eine einfache Kniehebelpresse. Kabelseitig werden Stecker und Kabel mit einer Crimpzange verbunden. Durch ein spezielles Nachbehandlungsverfahren und die besondere Beschichtung des Steckers werden optimale Crimpergebnisse erzielt.

Standard Crimpwerkzeuge mit hexagonal Kavität
Gasdichte und starke Crimpverbindung
Spezielle Beschichtung für optimale Crimpergebnisse

Zubehör

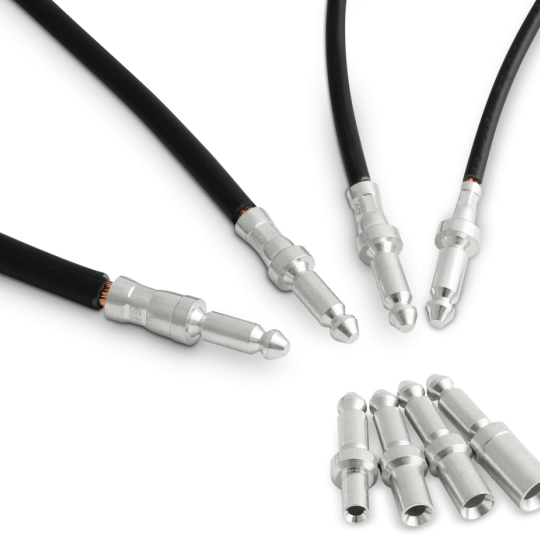

WP-PLUG REDCUBE Cable Connector for Direct PLUG Terminal

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit REDCUBE

Videos

REDCUBE Terminals - Innovative High Power Contacts

Videos

#askLorandt erklärt: REDCUBE PLUG-Einpresstechnik

Videos

Würth Elektronik Webinar: REDCUBE - Alles zu hohen Strömen auf der Leiterplatte

Videos

Würth Elektronik Webinar: REDCUBE Hochstromkontakte für Ströme von 50-500 A

Anwendung

Application Notes

Artikeldaten

REDCUBE Terminals - 4power!

REDCUBE PLUG

Anwendungen, Funktion & Montage

Anwendungen

Herausragende Funktion

Einfache Montage

Zubehör

Sortimente

Videos

Videos

Videos

Videos
