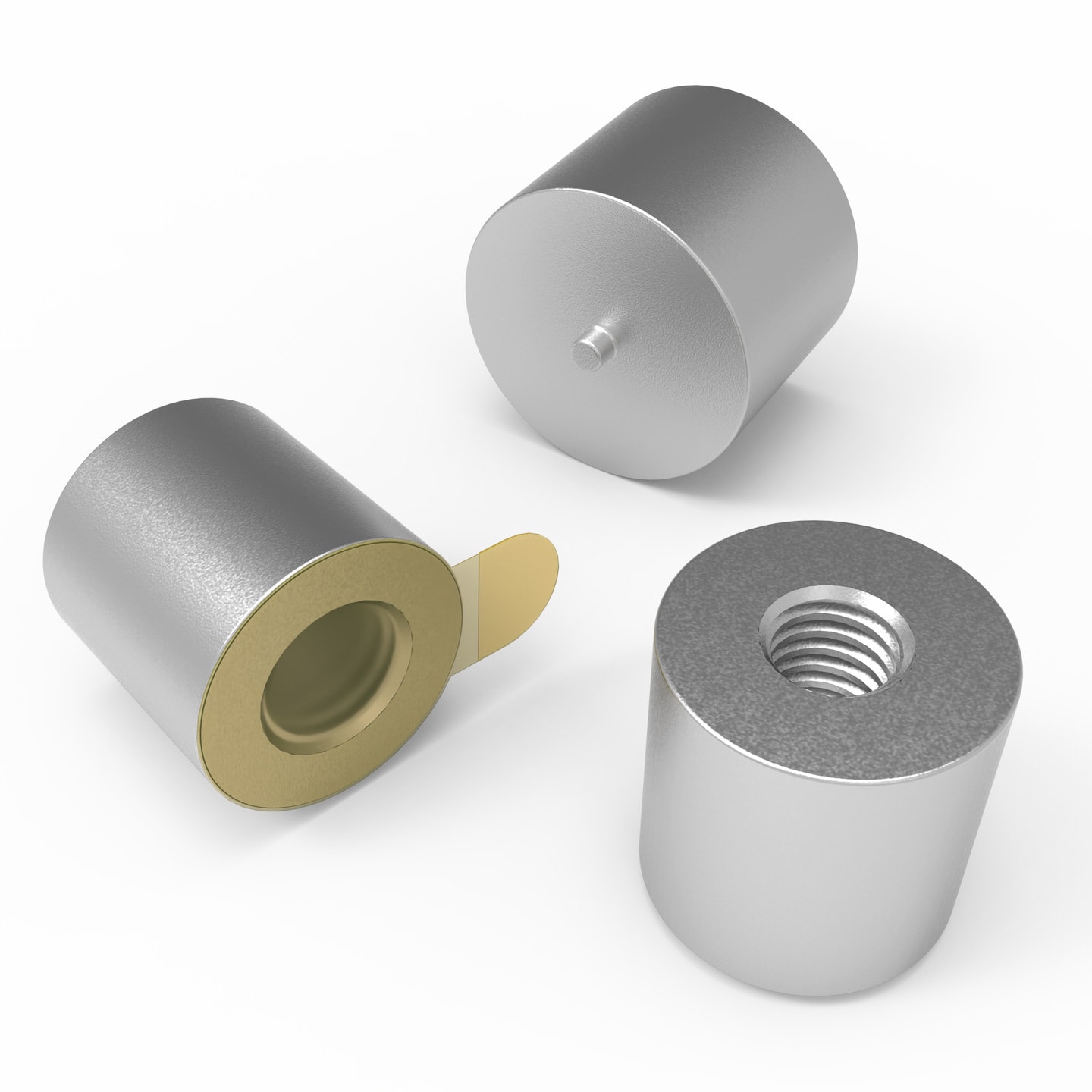

WP-SMBU REDCUBE SMT with internal blind-hole thread with Pin

Anwendung

Lötbare Wire-to-Board Verbindungen im Hochstrombereich mit Fokus auf automatisierte Bestückung
IMS Leiterplatten oder One layer Anwendungen

General Information
Material	Messing
Oberfläche	Zinn
Betriebstemperatur	-55 °C up to +150 °C

Electrical Properties
I_{R 1}	50 A; 70 A

Packaging Properties
Verpackung	Lose; Tape and Reel

Application Notes

REDCUBE SMD Terminals Design Guide
PDF

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	H (mm)	Ø OD (mm)	I_{R 1} (A)	T_i	T_l (mm)	Design Kit
7466103	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMBU (rev22a).IntLib \| 372 KB CDS Cadence_WP-SMBU (rev19a).zip \| 3.2 MB EAG Eagle_WP-SMBU (rev20b).lbr \| 263.3 KB CAD-Dateien ZIP IGS 9774180960R (rev1).igs \| 312.1 KB STP 7466103 (rev1).stp \| 107.5 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	7	50	M3	4	–
7466104	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMBU (rev22a).IntLib \| 372 KB CDS Cadence_WP-SMBU (rev19a).zip \| 3.2 MB EAG Eagle_WP-SMBU (rev20b).lbr \| 263.3 KB CAD-Dateien ZIP IGS 9774180960R (rev1).igs \| 312.1 KB STP 7466104 (rev1).stp \| 86.9 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	7	50	M4	4	–
7466103R	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMBU (rev22a).IntLib \| 372 KB CDS Cadence_WP-SMBU (rev19a).zip \| 3.2 MB EAG Eagle_WP-SMBU (rev20b).lbr \| 263.3 KB CAD-Dateien ZIP IGS Download_IGS_7466103R (rev1).igs \| 259.8 KB STP Download_STP_7466103R (rev1).stp \| 107.5 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	7	50	M3	4	–
7466104R	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMBU (rev22a).IntLib \| 372 KB CDS Cadence_WP-SMBU (rev19a).zip \| 3.2 MB EAG Eagle_WP-SMBU (rev20b).lbr \| 263.3 KB CAD-Dateien ZIP IGS Download_IGS_7466104R (rev1).igs \| 234.7 KB STP Download_STP_7466104R (rev1).stp \| 86.9 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	7	50	M4	4	–
7466105	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMBU (rev22a).IntLib \| 372 KB CDS Cadence_WP-SMBU (rev19a).zip \| 3.2 MB EAG Eagle_WP-SMBU (rev20b).lbr \| 263.3 KB CAD-Dateien ZIP 3D 3D_7466105 (rev1).pdf \| 289.2 KB IGS Downloads_IGS_7466105 (rev1).igs \| 326.1 KB STP Downloads_STP_7466105 (rev1).stp \| 179.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	9	70	M5	4	746701
7466105R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMBU (rev22a).IntLib \| 372 KB CDS Cadence_WP-SMBU (rev19a).zip \| 3.2 MB EAG Eagle_WP-SMBU (rev20b).lbr \| 263.3 KB CAD-Dateien ZIP 3D 3D_7466105 (rev1).pdf \| 289.2 KB IGS Downloads_IGS_7466105 (rev1).igs \| 326.1 KB STP Downloads_STP_7466105 (rev1).stp \| 179.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	9	70	M5	4	–

	Artikel Nr.	Datenblatt
	7466103	SPEC
	7466104	SPEC
	7466103R	SPEC
	7466104R	SPEC
	7466105	SPEC
	7466105R	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	H (mm)	Ø OD (mm)	I_{R 1} (A)	T_i	T_l (mm)	Design Kit	Muster

REDCUBE Terminals - Innovative High Power Contacts

REDCUBE Terminals - 4power!

REDCUBE Terminals bieten einen höchst zuverlässigen Hochstromanschluss auf der Leiterplatte. Geringe Übergangswiderstände garantieren eine minimale Eigenerwärmung. Vier Bauformen decken alle führenden Bestückungstechnologien ab und ermöglichen eine Vielzahl von Anwendungsmöglichkeiten.

Eigenschaften:

Höchste Flexibilität durch vielfältige Anschlusstechnologien
Extreme Stromtragfähigkeit von bis zu 500 A
Vielfältige Wire-to-Board und Board-to-Board Lösungen
Minimaler Übergangswiderstand
Außergewöhnlich hohe mechanische Stabilität

REDCUBE SMD & THR

Anwendungen, Eigenschaften & Ausführung

Anwendungen

REDCUBE SMD und THR sind das Resultat der stetig wachsenden Nachfrage nach Hochstromkontakten in Kombination mit einem vollautomatisierten und zeitsparenden Verarbeitungsprozess.

Wire-to-Board und Board-to-Board Hochstromverbindungen
90° Montage von Kabelanschlüssen, Leiterplatten oder Gehäusen

Überzeugende Eigenschaften

REDCUBE SMD werden großflächig an das Lötpad angebunden. Dies gewährleistet niedrige Übergangswiderstände, geringe Eigenerwärmung und begünstigt das Gesamttemperaturverhalten auf der Leiterplatte. Dadurch wird eine hohe Packungsdichte erreicht.

Einfache und schnelle automatisierte Bestückung
Hohe Packungsdichte und geringe Bauhöhe
Effizienter und zeitsparender Lötprozess
90° Montage von Kabelanschlüssen, Leiterplatten oder Gehäusen
Tape & Reel

Spezielle Ausführung

Das spezielle Design von REDCUBE THR sorgt für beste Löteigenschaften und mechanische Stabilität. REDCUBE THR werden aus dem Vollen gefräst und haben ein deutlich höheres Anzugsmoment als Bauteile mit gestanzten Kontakten. Neben REDCUBE THR bietet kein anderes vergleichbares Bauteil auf dem Markt Stromtragfähigkeit in dieser Höhe verbunden mit der vollautomatischen Bestückung.
