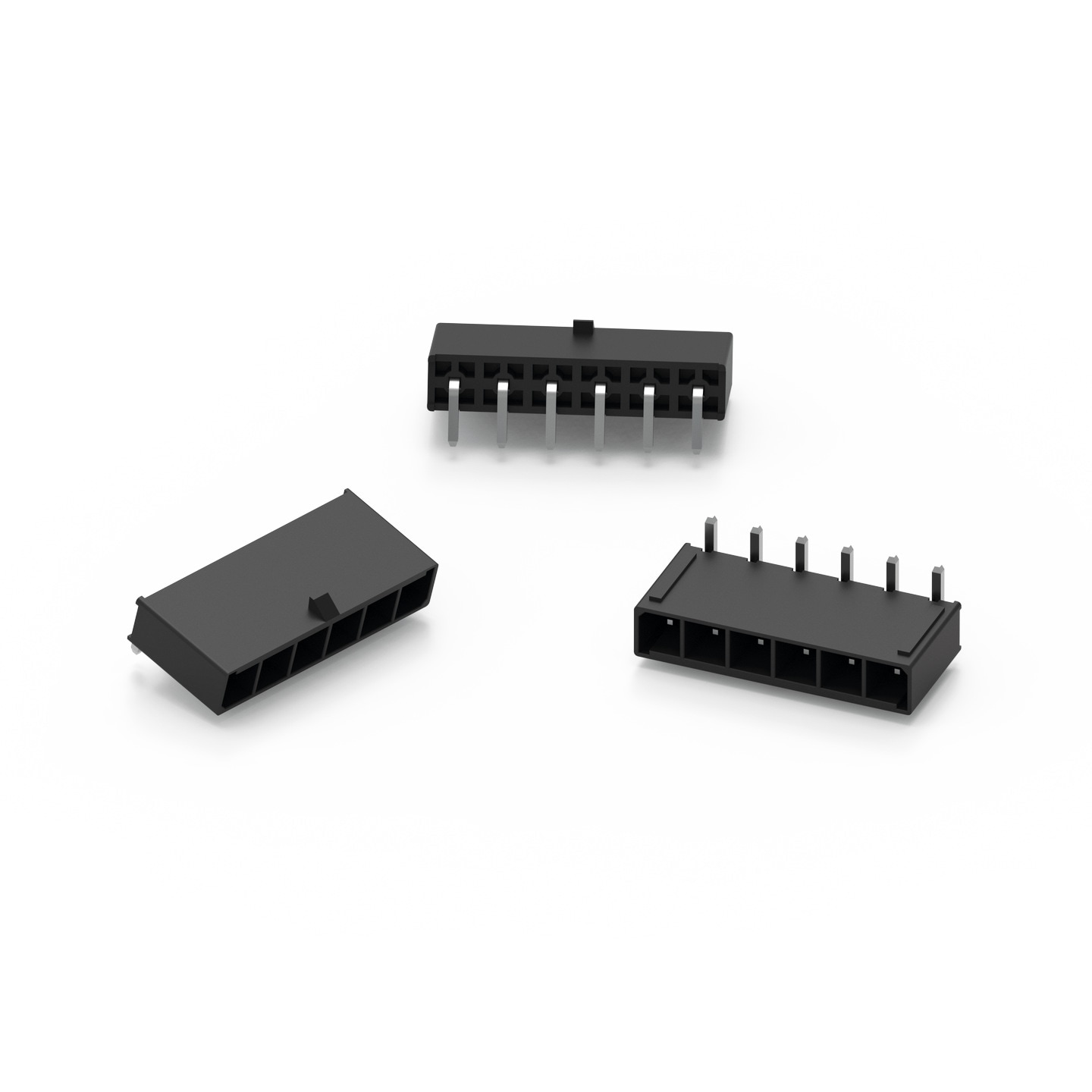

WR-MPC5 5.70 mm Male Header Single Row Right Angled

Electrical Properties
I_R	26 A
Arbeitsspannung	600 V (AC)
Spannungsfestigkeit	2200 V (AC)
Kontaktwiderstand	2 mΩ

General Information
Raster	5.7 mm
Reihen	Single
Typ	Right Angled
Betriebstemperatur	-40 °C up to +105 °C
Haltbarkeit	25 Mating cycles

Packaging Properties
Verpackung	Tray

Material Properties
Isolationsmaterial	LCP
Isolationsfarbe	Schwarz
Isolation Brennbarkeitsklasse	UL94 V-0
Pin Material	Kupferlegierung
Pinbeschichtung	Zinn über Nickel

Certification
RoHS Approval	Compliant [2011/65/EU&2015/863]
REACh Approval	Conform or declared [(EC)1907/2006]
UL Approval	E323964
Glow Wire Approval	Conform [IEC 60335-1]

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Polarität	Raster (mm)	Gender	Typ	Reihen	Montageart	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Pinbeschichtung	Verpackung	Design Kit	Muster
657002130101	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC5 (rev23a).IntLib \| 3.3 MB CDS Cadence_WR-MPC5 (rev23a).zip \| 17.2 MB EAG Eagle_WR-MPC5 (rev23a).lbr \| 323.5 KB CAD-Dateien ZIP 3D 3D_MPC5_657002130101 (rev1).pdf \| 54.9 KB IGS IGS_MPC5_657002130101 (rev1).igs \| 891.9 KB STP STP_MPC5_657002130101 (rev1).stp \| 196.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	2	5.7	Männlich	Right Angled	Single	THT	26	600	2	Zinn über Nickel	Tray	657001
657003130101	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC5 (rev23a).IntLib \| 3.3 MB CDS Cadence_WR-MPC5 (rev23a).zip \| 17.2 MB EAG Eagle_WR-MPC5 (rev23a).lbr \| 323.5 KB CAD-Dateien ZIP 3D 3D_MPC5_657003130101 (rev1).pdf \| 71.4 KB IGS IGS_MPC5_657003130101 (rev1).igs \| 1.1 MB STP STP_MPC5_657003130101 (rev1).stp \| 257.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	3	5.7	Männlich	Right Angled	Single	THT	26	600	2	Zinn über Nickel	Tray	657001
657004130101	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC5 (rev23a).IntLib \| 3.3 MB CDS Cadence_WR-MPC5 (rev23a).zip \| 17.2 MB EAG Eagle_WR-MPC5 (rev23a).lbr \| 323.5 KB CAD-Dateien ZIP 3D 3D_MPC5_657004130101 (rev1).pdf \| 87.1 KB IGS IGS_MPC5_657004130101 (rev1).igs \| 1.4 MB STP STP_MPC5_657004130101 (rev1).stp \| 317.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	4	5.7	Männlich	Right Angled	Single	THT	26	600	2	Zinn über Nickel	Tray	657001
657005130101	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC5 (rev23a).IntLib \| 3.3 MB CDS Cadence_WR-MPC5 (rev23a).zip \| 17.2 MB EAG Eagle_WR-MPC5 (rev23a).lbr \| 323.5 KB CAD-Dateien ZIP 3D 3D_MPC5_657005130101 (rev1).pdf \| 99.4 KB IGS IGS_MPC5_657005130101 (rev1).igs \| 1.7 MB STP STP_MPC5_657005130101 (rev1).stp \| 378.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	5	5.7	Männlich	Right Angled	Single	THT	26	600	2	Zinn über Nickel	Tray	–
657006130101	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC5 (rev23a).IntLib \| 3.3 MB CDS Cadence_WR-MPC5 (rev23a).zip \| 17.2 MB EAG Eagle_WR-MPC5 (rev23a).lbr \| 323.5 KB CAD-Dateien ZIP 3D 3D_MPC5_657006130101 (rev1).pdf \| 114.9 KB IGS IGS_MPC5_657006130101 (rev1).igs \| 1.9 MB STP STP_MPC5_657006130101 (rev1).stp \| 437.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	6	5.7	Männlich	Right Angled	Single	THT	26	600	2	Zinn über Nickel	Tray	657001
657007130101	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC5 (rev23a).IntLib \| 3.3 MB CDS Cadence_WR-MPC5 (rev23a).zip \| 17.2 MB EAG Eagle_WR-MPC5 (rev23a).lbr \| 323.5 KB CAD-Dateien ZIP 3D 3D_MPC5_657007130101 (rev1).pdf \| 129.5 KB IGS IGS_MPC5_657007130101 (rev1).igs \| 2.2 MB STP STP_MPC5_657007130101 (rev1).stp \| 501.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	7	5.7	Männlich	Right Angled	Single	THT	26	600	2	Zinn über Nickel	Tray	–
657008130101	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC5 (rev23a).IntLib \| 3.3 MB CDS Cadence_WR-MPC5 (rev23a).zip \| 17.2 MB EAG Eagle_WR-MPC5 (rev23a).lbr \| 323.5 KB CAD-Dateien ZIP 3D 3D_MPC5_657008130101 (rev1).pdf \| 144.2 KB IGS IGS_MOC5_657008130101 (rev1).igs \| 2.4 MB STP STP_MPC5_657008130101 (rev1).stp \| 561.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	8	5.7	Männlich	Right Angled	Single	THT	26	600	2	Zinn über Nickel	Tray	657001

Artikel Nr.	Datenblatt
657002130101	SPEC
657003130101	SPEC
657004130101	SPEC
657005130101	SPEC
657006130101	SPEC
657007130101	SPEC
657008130101	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Polarität	Raster (mm)	Gender	Typ	Reihen	Montageart	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Pinbeschichtung	Verpackung	Design Kit	Muster

Gegenstecker

WR-MPC5 5.70 mm Female Receptacle Housing Single Row
