WRIS-PSMC Metallplattenwiderstand

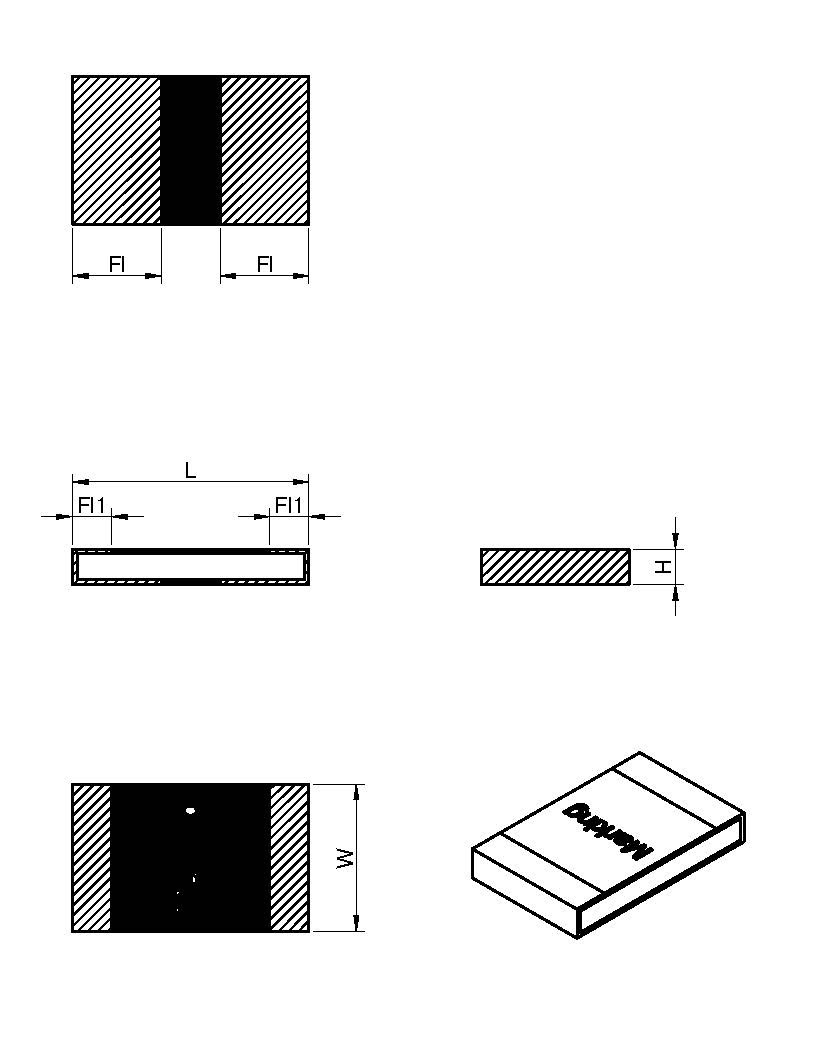

Bauform	Maße	L (mm)	W (mm)	Montageart
2512		6.3	3.1	SMT

Merkmale

Produktserie für die Strommessung bis zu 2 W
Montagetyp: SMT-Chip (Standard-Terminal)
Widerstandsbereich: 2 mΩ ‒ 10 mΩ
Widerstandstoleranz: ±1%; ±5%
Nennleistung: 2 W
TCR: ±100 ppm/°C
Betriebstemperatur: -55 °C bis +155 °C
Bauform: 2512
Empfohlenes Lötverfahren: Reflow-Löten

Anwendung

Zündspule & Zünder
Motorsteuerung
Wechselrichter
Akku-Pack

Artikeldaten

2512

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	R	Tol. R	P_Rated (W)	TCR (ppm/ °C)	TCR (ppm/ °C)	I_R (A)	L (mm)	W (mm)	H (mm)	Design Kit	Muster
	580070763001	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-PSMC (rev22b).IntLib \| 143.5 KB CDS Cadence_WRIS-PSMC (rev19a).zip \| 606.7 KB EAG Eagle_WRIS-PSMC (rev19a).lbr \| 19.1 KB CAD-Dateien ZIP 3D 3D_580070763001 (rev1).pdf \| 67.5 KB IGS IGS_580070763001 (rev1).igs \| 763.6 KB STP STP_580070763001 (rev1).stp \| 233.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2 mΩ	±1%	2	-100	100	31.62	6.3	3.1	0.58	–
	580070763021	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-PSMC (rev22b).IntLib \| 143.5 KB CDS Cadence_WRIS-PSMC (rev19a).zip \| 606.7 KB EAG Eagle_WRIS-PSMC (rev19a).lbr \| 19.1 KB CAD-Dateien ZIP 3D 3D_580070763021 (rev1).pdf \| 67.5 KB IGS IGS_580070763021 (rev1).igs \| 763.6 KB STP STP_580070763021 (rev1).stp \| 233.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2 mΩ	±5%	2	100	100	31.62	6.3	3.1	0.58	560000
	580070763005	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-PSMC (rev22b).IntLib \| 143.5 KB CDS Cadence_WRIS-PSMC (rev19a).zip \| 606.7 KB EAG Eagle_WRIS-PSMC (rev19a).lbr \| 19.1 KB CAD-Dateien ZIP 3D 3D_580070763005 (rev1).pdf \| 65 KB IGS IGS_580070763005 (rev1).igs \| 763.6 KB STP STP_580070763005 (rev1).stp \| 232.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5 mΩ	±1%	2	-100	100	20	6.3	3.1	0.51	–
	580070763010	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-PSMC (rev22b).IntLib \| 143.5 KB CDS Cadence_WRIS-PSMC (rev19a).zip \| 606.7 KB EAG Eagle_WRIS-PSMC (rev19a).lbr \| 19.1 KB CAD-Dateien ZIP 3D 3D_580070763010 (rev1).pdf \| 64.8 KB IGS IGS_580070763010 (rev1).igs \| 762.5 KB STP STP_580070763010 (rev1).stp \| 232.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10 mΩ	±1%	2	-100	100	14.14	6.3	3.1	0.35	–

	Artikel Nr.	Datenblatt	Simulation
	580070763001	SPEC
	580070763021	SPEC
	580070763005	SPEC
	580070763010	SPEC

Muster

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	R	Tol. R	P_Rated (W)	TCR (ppm/ °C)	TCR (ppm/ °C)	I_R (A)	L (mm)	W (mm)	H (mm)	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Strommesswiderstände SMT
