WR-MCX PCB End Launch

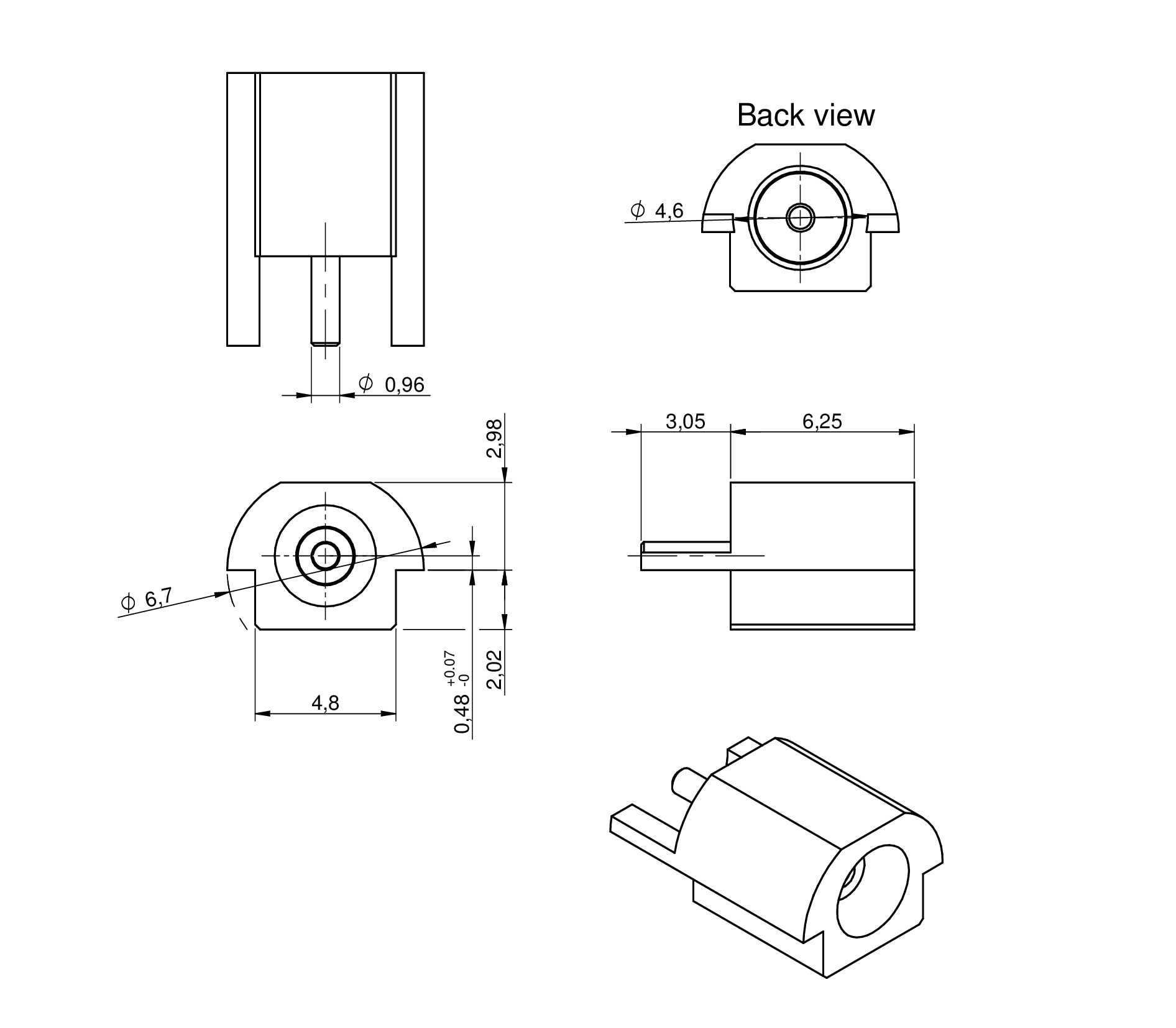

Bauform	Maße	Montageart
Straight Jack		End Launch

Merkmale

Interface: IEC 61169-36
Mating Cycle: 500 Cycles
Impedance: 50Ω
Insulation Resistance: 1000M Ω (min.)
Withstanding Voltage: 750Vrms (min.)
Mating: Snap on

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
Electronic consumers and devices

Application Notes

ANE012 Design Guide für Übertragungsleitungen auf der Leiterplatte zur Kontaktierung von koaxialen Steckverbindern
PDF

Artikeldaten

Straight Jack

	Artikel Nr.	Datenblatt	Downloads	Status	Leiterplattendicke (mm)	f	Mittelkontakt	Betriebstemperatur	Design Kit	Muster
	60612202111510	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MCX (rev22a).IntLib \| 269 KB CDS Cadence_WR-MCX (rev19a).zip \| 1.9 MB EAG Eagle_WR-MCX (rev21a).lbr \| 74.2 KB CAD-Dateien ZIP 3D Download_3D_60612202111510 (rev1).pdf \| 82.5 KB IGS Download_IGES_60612202111510 (rev1).iges \| 377.5 KB STP Download_STEP_60612202111510 (rev1).stp \| 78.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.1	DC~6 GHz	Ø 0.48	-55 °C up to +155 °C	606001
	60612202111307	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MCX (rev22a).IntLib \| 269 KB CDS Cadence_WR-MCX (rev19a).zip \| 1.9 MB EAG Eagle_WR-MCX (rev21a).lbr \| 74.2 KB CAD-Dateien ZIP 3D 3D_60612202111307 (rev1).pdf \| 65.9 KB IGS Download_IGES_60612202111307 (rev1).iges \| 292.4 KB STP Download_STEP_60612202111307 (rev1).stp \| 57.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.6	DC~6 GHz	Ø 0.96	-55 °C up to +155 °C	606001
	60612202111308	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MCX (rev22a).IntLib \| 269 KB CDS Cadence_WR-MCX (rev19a).zip \| 1.9 MB EAG Eagle_WR-MCX (rev21a).lbr \| 74.2 KB CAD-Dateien ZIP 3D Download_3D_60612202111308 (rev1).pdf \| 68.1 KB IGS Download_IGES_60612202111308 (rev1).iges \| 343.4 KB STP Download_STEP_60612202111308 (rev1).stp \| 67.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.6	DC~6 GHz	Ø 0.96	-55 °C up to +155 °C	606001
	60612202111309	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MCX (rev22a).IntLib \| 269 KB CDS Cadence_WR-MCX (rev19a).zip \| 1.9 MB EAG Eagle_WR-MCX (rev21a).lbr \| 74.2 KB CAD-Dateien ZIP 3D Download_3D_60612202111309 (rev1).pdf \| 103.9 KB IGS Download_IGES_60612202111309 (rev1).iges \| 651.7 KB STP Download_STEP_60612202111309 (rev1).stp \| 139.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.6	DC~6 GHz	Ø 0.5	-55 °C up to +155 °C	606001
	60612202111511	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MCX (rev22a).IntLib \| 269 KB CDS Cadence_WR-MCX (rev19a).zip \| 1.9 MB EAG Eagle_WR-MCX (rev21a).lbr \| 74.2 KB CAD-Dateien ZIP 3D Download_3D_60612202111511 (rev1).pdf \| 82.5 KB IGS Download_IGES_60612202111511 (rev1).iges \| 377.5 KB STP Download_STEP_60612202111511 (rev1).stp \| 78 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.6	DC~6 GHz	Ø 0.48	-55 °C up to +155 °C	606001

	Artikel Nr.	Datenblatt
	60612202111510	SPEC
	60612202111307	SPEC
	60612202111308	SPEC
	60612202111309	SPEC
	60612202111511	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Leiterplattendicke (mm)	f	Mittelkontakt	Betriebstemperatur	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WR-MCX PCB & Cable Connectors
