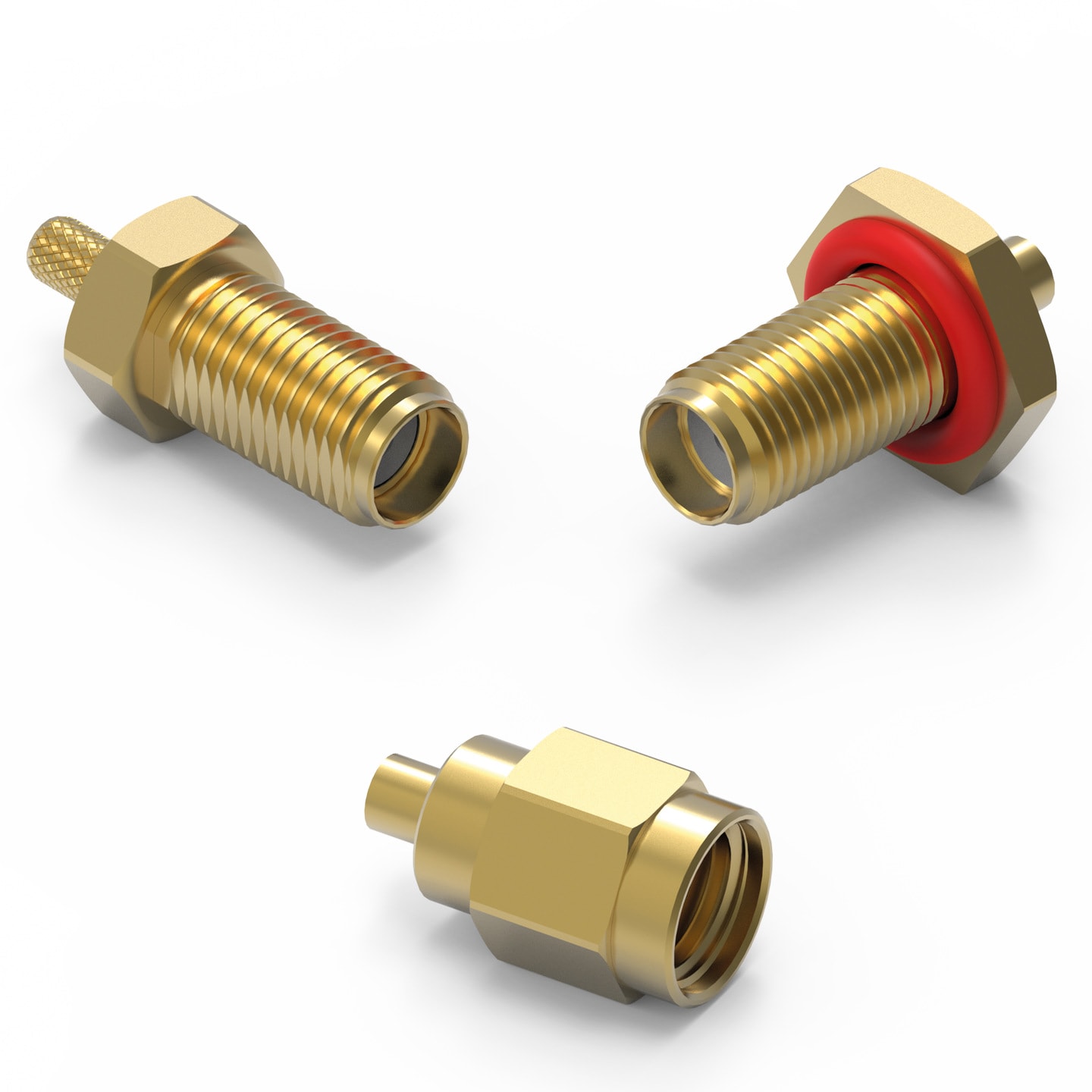

WR-RPSMA Cable Connectors

Bauform	Maße	Montageart
Straight Bulkhead Jack		Crimp
Straight Plug		Crimp

Merkmale

Interface: MIL-STD-348
Mating Cycle: 500 Cycles
Impedance: 50Ω
Insulation Resistance: 5000M Ω (min.)
Withstanding Voltage: 1000Vrms (min.)
Ingress Protection: None ⅼ IP67
Mating: Screw (Recommended by torque wrench tool)

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
Electronic device
Outdoor or humidity environment

Application Notes

ANE016 Koaxialkabel und Kabelkonfektionen
PDF

Artikeldaten

Alle

Straight Bulkhead Jack

Straight Plug

Artikel Nr.	Datenblatt	Manual	Downloads	Status	Schutzart	Typ/Größe	Kabeltyp	f	Montageart	Mittelkontakt
63026420212120	SPEC	PDF	2 Dateien CAD-Dateien ZIP IGS IGES_63026420212120 (rev1).iges \| 3 MB STP STP_63026420212120 (rev1).stp \| 1 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	None	For Flexible Cable 1.13	Flexible	DC~6 GHz	Crimp	0,4 Ø
63026420212220	SPEC	PDF	2 Dateien CAD-Dateien ZIP IGS IGES_63026420212220 (rev1).iges \| 3 MB STP STP_63026420212220 (rev1).stp \| 1 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	None	For Flexible Cable 1.32	Flexible	DC~6 GHz	Crimp	0,4 Ø
63026420212320	SPEC	PDF	2 Dateien CAD-Dateien ZIP IGS IGES_63026420212320 (rev1).iges \| 3 MB STP STP_63026420212320 (rev1).stp \| 1 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	None	For Flexible Cable 1.37	Flexible	DC~6 GHz	Crimp	0,4 Ø
63026420210420	SPEC	PDF	2 Dateien CAD-Dateien ZIP IGS IGES_63026420210420 (rev1).iges \| 3 MB STP STP_63026420210420 (rev1).stp \| 1 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	None	For Flexible Cable RG178/RG196	Flexible	DC~3 GHz	Crimp	0,4 Ø
63026420210320	SPEC	PDF	2 Dateien CAD-Dateien ZIP IGS IGES_63026420210320 (rev1).iges \| 12.1 MB STP STP_63026420210320 (rev1).stp \| 5.4 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	None	For Flexible Cable RG174/RG316/RG188	Flexible	DC~6 GHz	Crimp	0,6 Ø
63026521212120	SPEC	PDF	2 Dateien CAD-Dateien ZIP IGS IGES_63026521212120 (rev1).iges \| 3 MB STP STP_63026521212120 (rev1).stp \| 1 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	IP67	For Flexible Cable 1.13	Flexible	DC~6 GHz	Crimp	0,4 Ø
63026521212220	SPEC	PDF	2 Dateien CAD-Dateien ZIP IGS IGES_63026521212220 (rev1).iges \| 3 MB STP STP_63026521212220 (rev1).stp \| 1 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	IP67	For Flexible Cable 1.32	Flexible	DC~6 GHz	Crimp	0,4 Ø
63026521212320	SPEC	PDF	2 Dateien CAD-Dateien ZIP IGS IGES_63026521212320 (rev1).iges \| 3 MB STP STP_63026521212320 (rev1).stp \| 1 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	IP67	For Flexible Cable 1.37	Flexible	DC~6 GHz	Crimp	0,4 Ø
63026521210420	SPEC	PDF	2 Dateien CAD-Dateien ZIP IGS IGES_63026521210420 (rev1).iges \| 3 MB STP STP_63026521210420 (rev1).stp \| 1 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	IP67	For Flexible Cable RG178/RG196	Flexible	DC~3 GHz	Crimp	0,4 Ø
63026521210320	SPEC	PDF	2 Dateien CAD-Dateien ZIP IGS IGES_63026521210320 (rev1).iges \| 12 MB STP STP_63026521210320 (rev1).stp \| 4.9 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	IP67	For Flexible Cable RG174/RG316/RG188	Flexible	DC~6 GHz	Crimp	0,6 Ø
63046020110420	SPEC	PDF	2 Dateien CAD-Dateien ZIP IGS IGES_63046020110420 (rev1).iges \| 1.3 MB STP STP_63046020110420 (rev1).stp \| 207 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	None	For Flexible Cable RG178/RG196	Flexible	DC~3 GHz	Crimp	0,4 Ø
63046020110320	SPEC	PDF	2 Dateien CAD-Dateien ZIP IGS IGES_63046020110320 (rev1).iges \| 13.5 MB STP STP_63046020110320 (rev1).stp \| 7.2 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	None	For Flexible Cable RG174/RG316/RG188	Flexible	DC~6 GHz	Crimp	0,6 Ø

	Artikel Nr.	Datenblatt
	63026420212120	SPEC
	63026420212220	SPEC
	63026420212320	SPEC
	63026420210420	SPEC
	63026420210320	SPEC
	63026521212120	SPEC
	63026521212220	SPEC
	63026521212320	SPEC
	63026521210420	SPEC
	63026521210320	SPEC
	63046020110420	SPEC
	63046020110320	SPEC

Muster

	Artikel Nr.	Datenblatt	Manual	Downloads	Status	Schutzart	Typ/Größe	Kabeltyp	f	Montageart	Mittelkontakt	Muster

Fehlsteckungen vermeiden mit unseren RPSMA Verbindern

RPSMA-Steckverbinder haben ein umgekehrtes Design zu Standard-SMA-Steckverbindern für die Polarisation gemäß den FCC-Vorschriften für Antennenanforderungen. Sie erscheinen mit identischer visueller Form und mechanischen Eigenschaften zusammen mit den gleichen Eigenschaften wie Standard-SMA. Trotzdem kann die RP-Buchse nur mit dem RP-Stecker verbunden werden. Der Zweck besteht darin, ein versehentliches Stecken mit dem Standard zu verhindern.
