WR-RPSMA PCB End Launch Connectors

Bauform	Maße	Montageart
Straight Jack		End Launch

Merkmale

Interface: MIL-STD-348
Mating Cycle: 500 Cycles
Impedance: 50Ω
Insulation Resistance: 5000M Ω (min.)
Withstanding Voltage: 1000Vrms (min.)
Ingress Protection: None ⅼ IP67
Mating: Screw (Recommended by torque wrench tool)

Anwendung

Network and communications
RF Test and measurement equipment
Industrial applications
Electronic device
Outdoor or humidity environment

Application Notes

ANE012 Design Guide für Übertragungsleitungen auf der Leiterplatte zur Kontaktierung von koaxialen Steckverbindern
PDF
ANE022 Koaxialsteckverbinder - Elektrische Leistungsindikatoren
PDF

Artikeldaten

Straight Jack

Artikel Nr.	Datenblatt	Downloads	Status	Schutzart	t _min (mm)	t _max (mm)	Leiterplattendicke (mm)	f	Mittelkontakt	Betriebstemperatur	Design Kit

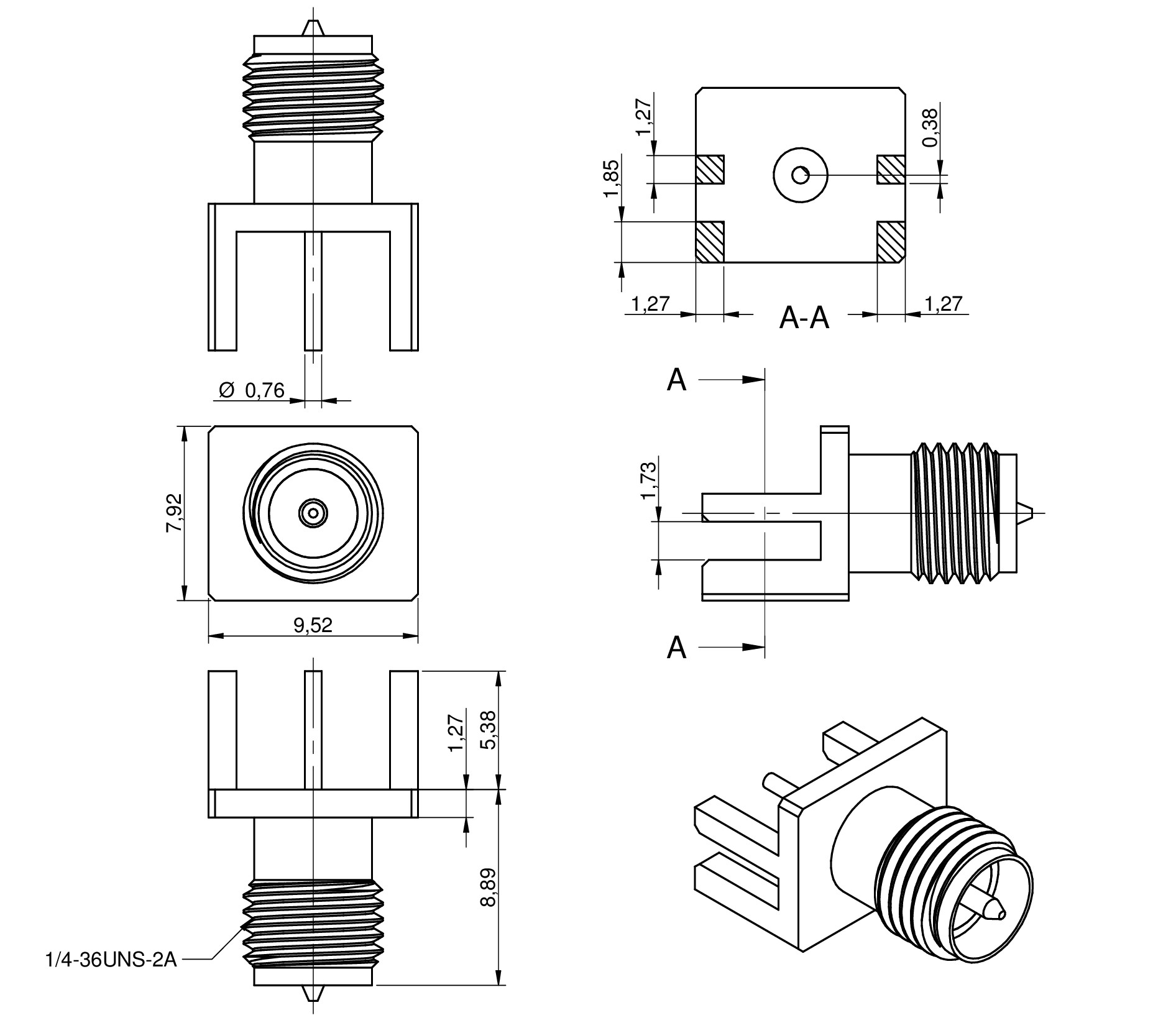

63012252111511	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RPSMA (rev22a).IntLib \| 701 KB CDS Cadence_WR-RPSMA (rev21a).zip \| 7.1 MB EAG Eagle_WR-RPSMA (rev21a).lbr \| 56.5 KB CAD-Dateien ZIP 3D 3D_63012252111511 (rev1).pdf \| 973.4 KB IGS IGES_63012252111511 (rev1).iges \| 2.9 MB STP STP_63012252111511 (rev1).stp \| 1.1 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	IP67	–	4.7	1.6	DC~6 GHz	–	-65 °C up to +165 °C	603301
63012202124505	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RPSMA (rev22a).IntLib \| 701 KB CDS Cadence_WR-RPSMA (rev21a).zip \| 7.1 MB EAG Eagle_WR-RPSMA (rev21a).lbr \| 56.5 KB CAD-Dateien ZIP 3D 3D_63012202124505 (rev1).pdf \| 289.7 KB IGS Download_IGES_63012202124505 (rev1).iges \| 618.7 KB STP Download_STP_63012202124505 (rev1).stp \| 142.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	None	–	–	1.6	DC~18 GHz	Ø 0.76	-65 °C up to +165 °C	603301
63012242124506	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RPSMA (rev22a).IntLib \| 701 KB CDS Cadence_WR-RPSMA (rev21a).zip \| 7.1 MB EAG Eagle_WR-RPSMA (rev21a).lbr \| 56.5 KB CAD-Dateien ZIP 3D 3D_63012242124506 (rev1).pdf \| 648.2 KB IGS Download_IGES_63012242124506 (rev1).iges \| 1.5 MB STP Download_STP_63012242124506 (rev1).stp \| 415.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	None	2	2.4	1.6	DC~18 GHz	Ø 0.76	-65 °C up to +165 °C	603301
63012242121508	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-RPSMA (rev22a).IntLib \| 701 KB CDS Cadence_WR-RPSMA (rev21a).zip \| 7.1 MB EAG Eagle_WR-RPSMA (rev21a).lbr \| 56.5 KB CAD-Dateien ZIP 3D 3D_63012242121508 (rev1).pdf \| 667 KB IGS IGES_63012242121508 (rev1).iges \| 1.6 MB STP STEP_63012242121508 (rev1).stp \| 853.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	None	2	2.4	1.6	DC~6 GHz	Ø 0.76	-65 °C up to +165 °C	603301

	Artikel Nr.	Datenblatt
	63012252111511	SPEC
	63012202124505	SPEC
	63012242124506	SPEC
	63012242121508	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Schutzart	t _min (mm)	t _max (mm)	Leiterplattendicke (mm)	f	Mittelkontakt	Betriebstemperatur	Design Kit	Muster

Fehlsteckungen vermeiden mit unseren RPSMA Verbindern

RPSMA-Steckverbinder haben ein umgekehrtes Design zu Standard-SMA-Steckverbindern für die Polarisation gemäß den FCC-Vorschriften für Antennenanforderungen. Sie erscheinen mit identischer visueller Form und mechanischen Eigenschaften zusammen mit den gleichen Eigenschaften wie Standard-SMA. Trotzdem kann die RP-Buchse nur mit dem RP-Stecker verbunden werden. Der Zweck besteht darin, ein versehentliches Stecken mit dem Standard zu verhindern.

Mehr erfahren PDF
