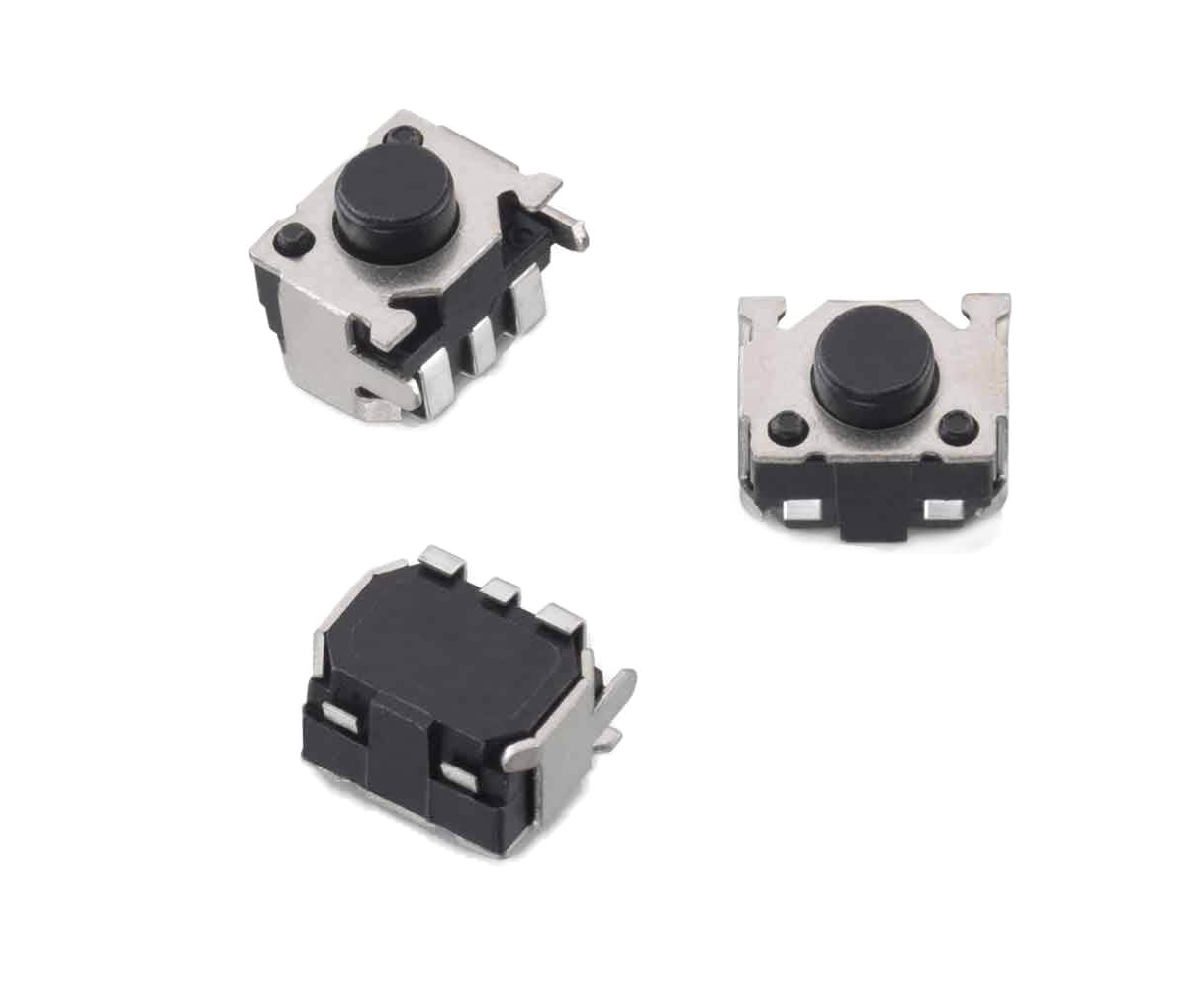

WS-TASU J-Bend SMT Tact Switch with Boss Design 4.5 x 3.4mm side push

WS-TASU J-Bend SMT Tact Switch with Boss Design 4.5 x 3.4mm side push
General Information
Betriebstemperatur-40 °C up to +85 °C
WaschbarNein
SchutzartNone
Material Properties
ActuatormaterialHTN
Actuator BrennbarkeitsklasseUL94 V-0
RahmenmaterialHTN
Rahmen BrennbarkeitsklasseUL94 V-0
KontaktbeschichtungSilber
AnschlussbeschichtungSilber
Electrical Properties
IR50 mA
VR12 V (DC)
ursprünglicher Kontaktwiderstand500 mΩ
RISO100 MΩ
Spannungsfestigkeit250 V (AC)
Mechanical Properties
Betätigungskraft (Value)160 g
Elektrische Lebensdauer100000 Cycles
Packaging Properties
VerpackungTape and Reel

Application Notes

Artikeldaten

Artikel Nr. Daten­blatt Downloads StatusH
(mm)		Betätigungskraft (Value)
(g)		Elektrische Lebensdauer
(Cycles)		Actuator-FarbeDampfphasenprozessDesign Kit Muster
436333033816SPEC
6 Dateien

EDA-Modelle: Bauteile
ZIP

CAD-Dateien
ZIP

Alle 6 Dateien als ZIP herunterladen
ZIP

 Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 3.3 160 100000 Schwarz nicht spezifiziert499001
Artikel Nr. Daten­blatt
436333033816SPEC
Muster
Artikel Nr. Daten­blatt Downloads StatusH
(mm)		Betätigungskraft (Value)
(g)		Elektrische Lebensdauer
(Cycles)		Actuator-FarbeDampfphasenprozessDesign Kit Muster

Tact Switches from Würth Elektronik eiSos

#TimetoSwitch

Kurzhubtaster

Die Kurzhubtaster von Würth Elektronik zeichnen sich durch Zuverlässigkeit und eine hohe Nutzungsdauer aus. Alle metallischen Elemente werden auf die Korrosionsresistenz mit einem 48-stündigen Salz-Nebel-Test geprüft. Polyimid-Folie oder Silikoneinsätze schützen den Kurzhubtaster auch bei extremen Einsatzbedingungen. Ab Lager verfügbar. Kostenlose Muster erhältlich.

Produktvorteile:

  • IP67
  • Hohe Lebensdauer
  • Hohe Beständigkeit
  • Korrosionsresistente Metallkomponenten
  • Test der Schaltzyklen bei Volllast
  • Geringe Toleranzen durch automatisierte Produktion

Eigenschaften

Die Korrosionsbeständigkeit aller metallischen Komponenten wurden mittels 48 Stunden Salz-Nebel-Test geprüft.

Die Schnappscheibe besteht aus Edelstahl um eine hohe Zuverlässigkeit und reduzierte Reibung zu gewährleisten. Die angegebenen Schaltzyklen wurden untere Volllast getestet.

Mittels Polyimid-Folie wird ein Schutz vor Umwelteinflüssen gewährleistet zudem kommen für raue Industrieumgebungen Silikoneinsätze zum Einsatz.

Das Kunststoffmaterial ist fünffach Reflow-fähig und wurde nach UL auf Entflammbarkeit geprüft.

Durch eine automatisierte Produktion werden mechanische Abweichungen reduziert und eine hohe Beständigkeit der mechanischen Parameter gesichert werden.
