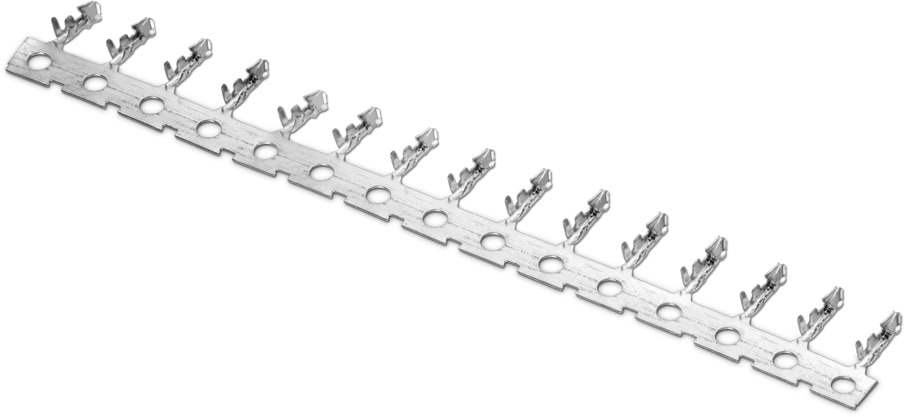

WR-WTB 1.00 mm Female Crimp Terminal

Material Properties
Kontaktmaterial	Phosphorbronze
Kontaktbeschichtung	Zinn
Kontakttyp	Stamped

General Information
Betriebstemperatur	-25 °C up to +85 °C
Einhaltung	RoHS
I_{R 1}	1 A
Arbeitsspannung	50 V (AC)
Kontaktwiderstand	20 mΩ
Raster	1 mm
Gender	Weiblich
Typ	Crimp Terminal

Wire Properties
Stranded Wire Section (AWG)	28 to 32 (AWG)
Stranded Wire Section (Metric)	0.081 to 0.032 (mm²)

Packaging Properties
Verpackung	Beutel; große Rolle; kleine Rolle

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Gender	Stranded Wire Section (AWG)	Stranded Wire Section (Metric)	Verpackung	VPE (pcs)	Design Kit	Werkzeuge	Muster
66500113722	SPEC	3 Dateien CAD-Dateien ZIP 3D 66500113722_1 (rev1).pdf \| 145.3 KB IGS 66500113722 (rev1).igs \| 1.7 MB STP 66500113722 (rev1).stp \| 641.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	28 to 32 (AWG)	0.081 to 0.032 (mm²)	große Rolle	15000	–	–
66500113722DEC	SPEC	3 Dateien CAD-Dateien ZIP 3D 66500113722DEC_1 (rev1).pdf \| 69.5 KB IGS 66500113722DEC (rev1).igs \| 818 KB STP 66500113722DEC (rev1).stp \| 298.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	28 to 32 (AWG)	0.081 to 0.032 (mm²)	Beutel	100	612690 645001	–
66510113722	SPEC	3 Dateien CAD-Dateien ZIP 3D 66510113722_1 (rev1).pdf \| 145.3 KB IGS 66510113722 (rev1).igs \| 1.7 MB STP 66510113722 (rev1).stp \| 641.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	28 to 32 (AWG)	0.081 to 0.032 (mm²)	kleine Rolle	1000	–	600665401 600665232280

Artikel Nr.	Datenblatt
66500113722	SPEC
66500113722DEC	SPEC
66510113722	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Gender	Stranded Wire Section (AWG)	Stranded Wire Section (Metric)	Verpackung	VPE (pcs)	Design Kit	Werkzeuge	Muster

Gegenstecker

WR-WTB 1.00 mm Female Terminal Housing

Zubehör

WR-WTB 1.00 mm Female Terminal Housing

Werkzeuge

WR-WTB Automatic Crimping Tool: 600665401

WR-WTB Manual Crimping Tool: 600665232280

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit WR-WTB Wire-to-Board Steckverbinder
