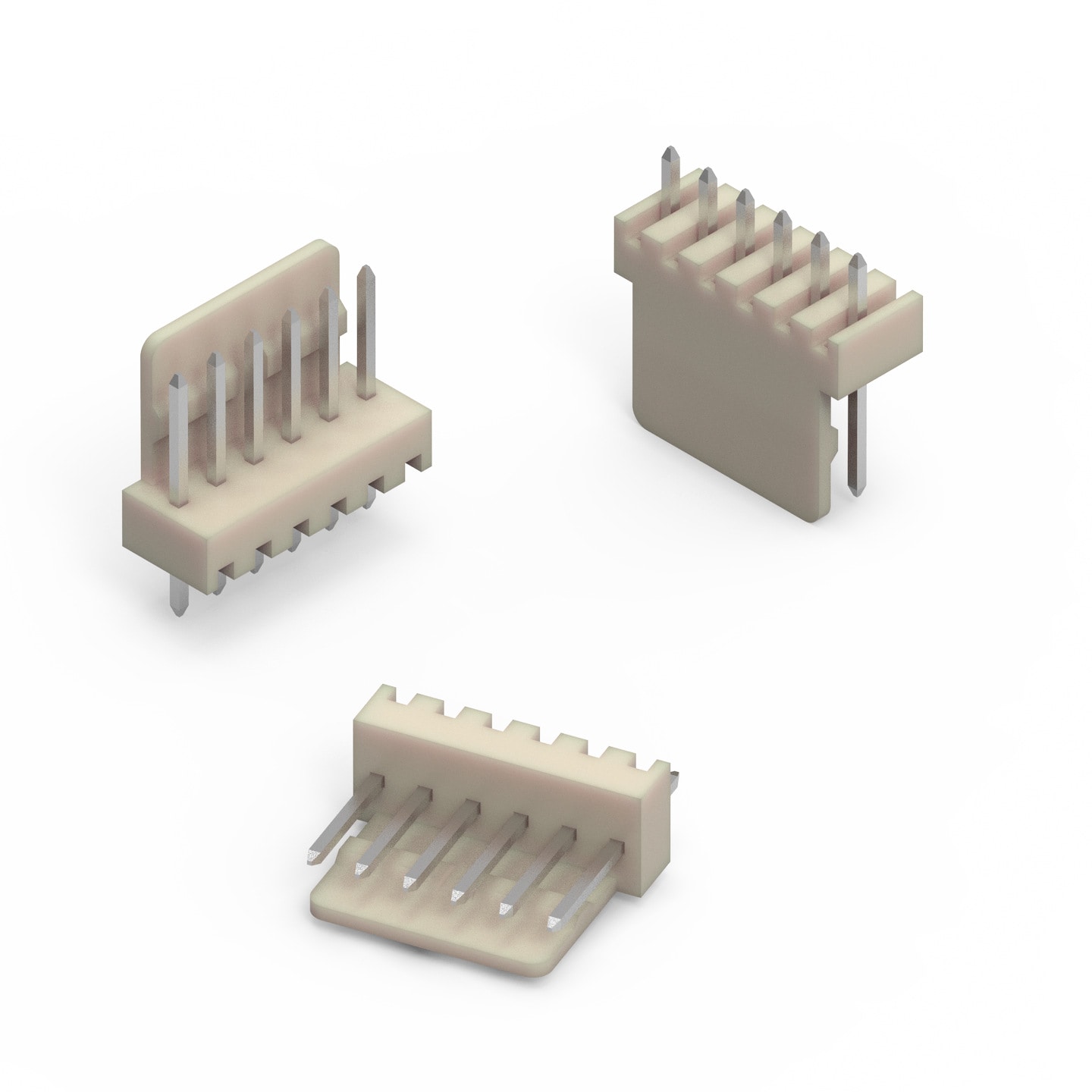

WR-WTB 2.54 mm Male Locking Header

Material Properties
Isolationsmaterial	Nylon 66; PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Beige
Farbe	Beige
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Zinn
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	RoHS
I_{R 1}	3 A
Arbeitsspannung	250 V (AC)
Spannungsfestigkeit	1000 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	1000 MΩ
Raster	2.54 mm
Gender	Männlich
Typ	Vertikal

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Beutel

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Raster (mm)	Gender	Typ	Montageart	I_{R 1} (A)	Arbeitsspannung (V (AC))	PCB/Kabel/Panel	Kontaktwiderstand (mΩ)	Tol. R	L (mm)	Verpackung	Design Kit	Muster
61900211121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev23a).IntLib \| 11.7 MB CDS Cadence_WR-WTB (rev23b).zip \| 53.1 MB EAG Eagle_WR-WTB (rev23a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 61900211121_1 (rev1).pdf \| 27.5 KB IGS 61900211121 (rev1).iges \| 389 KB STP 61900211121 (rev1).stp \| 162.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	2.54	Männlich	Vertikal	THT	–	250	PCB	20	max.	5.08	Beutel	645001
61900311121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev23a).IntLib \| 11.7 MB CDS Cadence_WR-WTB (rev23b).zip \| 53.1 MB EAG Eagle_WR-WTB (rev23a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 61900311121_1 (rev1).pdf \| 32.9 KB IGS 61900311121 (rev1).iges \| 507.1 KB STP 61900311121 (rev1).stp \| 210.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	2.54	Männlich	Vertikal	THT	3	250	PCB	20	max.	7.62	Beutel	645001
61900411121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev23a).IntLib \| 11.7 MB CDS Cadence_WR-WTB (rev23b).zip \| 53.1 MB EAG Eagle_WR-WTB (rev23a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 61900411121_1 (rev1).pdf \| 38.4 KB IGS 61900411121 (rev1).iges \| 626 KB STP 61900411121 (rev1).stp \| 258.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	2.54	Männlich	Vertikal	THT	–	250	PCB	20	max.	10.16	Beutel	645001
61900511121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev23a).IntLib \| 11.7 MB CDS Cadence_WR-WTB (rev23b).zip \| 53.1 MB EAG Eagle_WR-WTB (rev23a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 61900511121_1 (rev1).pdf \| 44.3 KB IGS 61900511121 (rev1).iges \| 741.7 KB STP 61900511121 (rev1).stp \| 306.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	2.54	Männlich	Vertikal	THT	–	250	PCB	20	max.	12.7	Beutel	645001
61900611121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev23a).IntLib \| 11.7 MB CDS Cadence_WR-WTB (rev23b).zip \| 53.1 MB EAG Eagle_WR-WTB (rev23a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 61900611121_1 (rev1).pdf \| 51.9 KB IGS 61900611121 (rev1).iges \| 883.8 KB STP 61900611121 (rev1).stp \| 364.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	2.54	Männlich	Vertikal	THT	–	250	PCB	20	max.	15.24	Beutel	645001
61900711121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev23a).IntLib \| 11.7 MB CDS Cadence_WR-WTB (rev23b).zip \| 53.1 MB EAG Eagle_WR-WTB (rev23a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 61900711121_1 (rev1).pdf \| 57.6 KB IGS 61900711121 (rev1).iges \| 1003.8 KB STP 61900711121 (rev1).stp \| 413.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	2.54	Männlich	Vertikal	THT	3	250	PCB	20	max.	17.78	Beutel	645001
61900811121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev23a).IntLib \| 11.7 MB CDS Cadence_WR-WTB (rev23b).zip \| 53.1 MB EAG Eagle_WR-WTB (rev23a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 61900811121_1 (rev1).pdf \| 63.4 KB IGS 61900811121 (rev1).iges \| 1.1 MB STP 61900811121 (rev1).stp \| 461.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	2.54	Männlich	Vertikal	THT	–	250	PCB	20	max.	20.32	Beutel	612690 645001
61901011121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev23a).IntLib \| 11.7 MB CDS Cadence_WR-WTB (rev23b).zip \| 53.1 MB EAG Eagle_WR-WTB (rev23a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 61901011121_1 (rev1).pdf \| 74.8 KB IGS 61901011121 (rev1).iges \| 1.3 MB STP 61901011121 (rev1).stp \| 558.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	2.54	Männlich	Vertikal	THT	–	250	PCB	20	max.	25.4	Beutel	645001
