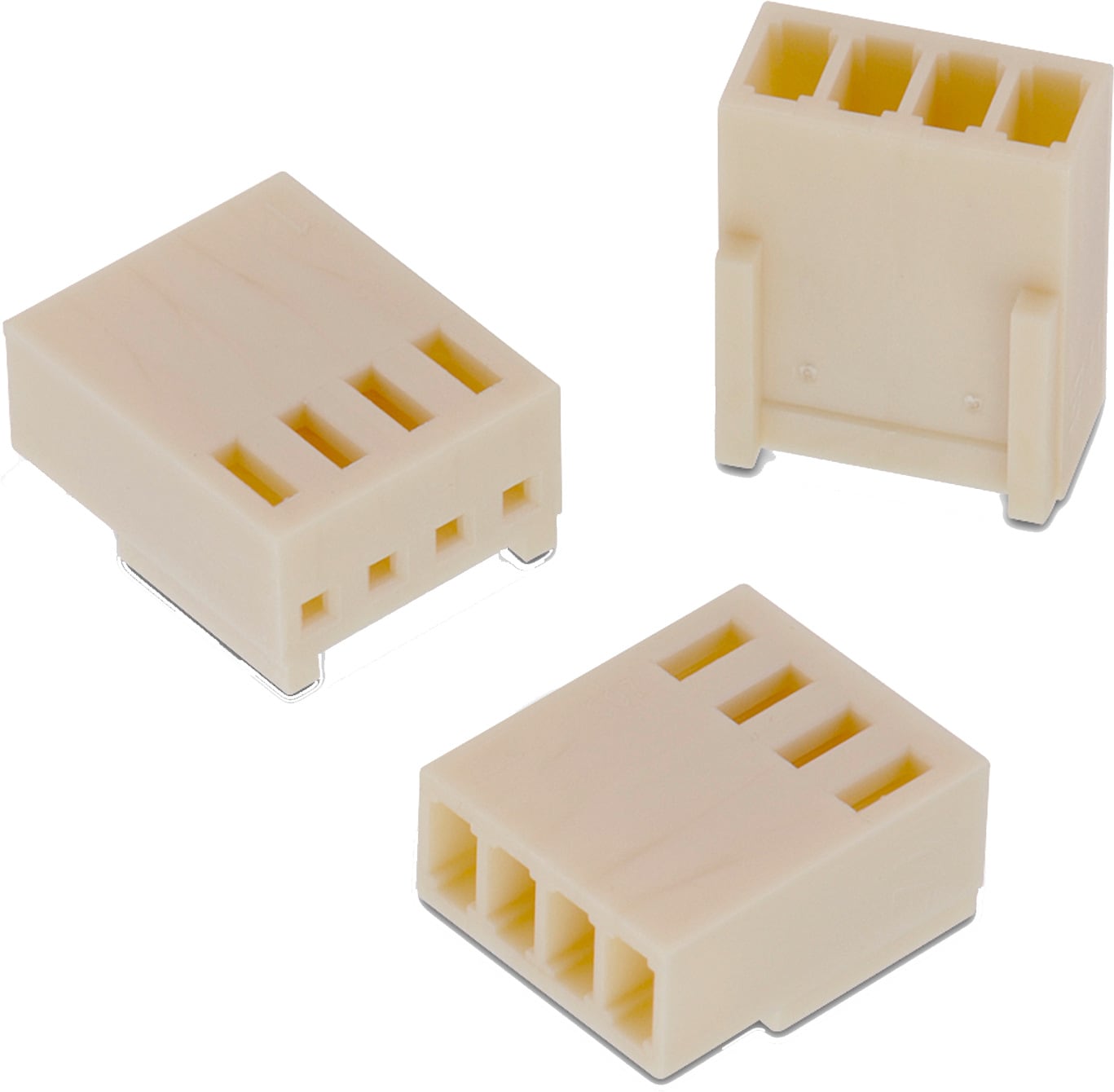

WR-WTB 2.54 mm Female Terminal Housing

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Farbe	Beige

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	RoHS
Spannungsfestigkeit	1000 V (AC)
R_ISO	1000 MΩ
Raster	2.54 mm
Gender	Weiblich
Typ	Terminal Housing

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Beutel

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Raster (mm)	Gender	Typ	PCB/Kabel/Panel	L (mm)	Verpackung	Design Kit	Muster
	61900211621	SPEC	4 Dateien CAD-Dateien ZIP 3D 61900211621_1 (rev1).pdf \| 49.5 KB IGS 61900211621 (rev1).iges \| 444.8 KB IGS 61900211621 (rev1).igs \| 443.4 KB STP 61900211621 (rev1).stp \| 188.3 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	2.54	Weiblich	Terminal Housing	Kabel	5.6	Beutel	645001
	61900311621	SPEC	4 Dateien CAD-Dateien ZIP 3D 61900311621_1 (rev1).pdf \| 66.8 KB IGS 61900311621 (rev1).iges \| 626.7 KB IGS 61900311621 (rev1).igs \| 625.1 KB STP 61900311621 (rev1).stp \| 263.3 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	2.54	Weiblich	Terminal Housing	Kabel	8.4	Beutel	645001
	61900411621	SPEC	4 Dateien CAD-Dateien ZIP 3D 61900411621_1 (rev1).pdf \| 84.3 KB IGS 61900411621 (rev1).iges \| 808.5 KB IGS 61900411621 (rev1).igs \| 806.7 KB STP 61900411621 (rev1).stp \| 338.7 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	2.54	Weiblich	Terminal Housing	Kabel	10.8	Beutel	645001
	61900511621	SPEC	4 Dateien CAD-Dateien ZIP 3D 61900511621_1 (rev1).pdf \| 104.2 KB IGS 61900511621 (rev1).iges \| 990.2 KB IGS 61900511621 (rev1).igs \| 988.1 KB STP 61900511621 (rev1).stp \| 413.7 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	2.54	Weiblich	Terminal Housing	Kabel	13.22	Beutel	645001
	61900611621	SPEC	4 Dateien CAD-Dateien ZIP 3D 61900611621_1 (rev1).pdf \| 128 KB IGS 61900611621 (rev1).iges \| 1.1 MB IGS 61900611621 (rev1).igs \| 1.1 MB STP 61900611621 (rev1).stp \| 488.4 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	2.54	Weiblich	Terminal Housing	Kabel	15.7	Beutel	645001
	61900711621	SPEC	4 Dateien CAD-Dateien ZIP 3D 61900711621_1 (rev1).pdf \| 147 KB IGS 61900711621 (rev1).iges \| 1.3 MB IGS 61900711621 (rev1).igs \| 1.3 MB STP 61900711621 (rev1).stp \| 563.3 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	2.54	Weiblich	Terminal Housing	Kabel	18.3	Beutel	645001
	61900811621	SPEC	3 Dateien CAD-Dateien ZIP 3D 61900811621_1 (rev1).pdf \| 166 KB IGS 61900811621 (rev1).iges \| 1.5 MB STP 61900811621 (rev1).stp \| 638.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	2.54	Weiblich	Terminal Housing	Kabel	20.84	Beutel	612690 645001
	61901011621	SPEC	4 Dateien CAD-Dateien ZIP 3D 61901011621_1 (rev1).pdf \| 203.1 KB IGS 61901011621 (rev1).iges \| 1.9 MB IGS 61901011621 (rev1).igs \| 1.9 MB STP 61901011621 (rev1).stp \| 796.4 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	2.54	Weiblich	Terminal Housing	Kabel	25.92	Beutel	645001

	Artikel Nr.	Datenblatt
	61900211621	SPEC
	61900311621	SPEC
	61900411621	SPEC
	61900511621	SPEC
	61900611621	SPEC
	61900711621	SPEC
	61900811621	SPEC
	61901011621	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Raster (mm)	Gender	Typ	PCB/Kabel/Panel	L (mm)	Verpackung	Design Kit	Muster

Zubehör

WR-WTB 2.54 mm Female Crimp Contact

WR-WTB 2.54 mm Pre-Crimped Wire

Gegenstecker

WR-WTB 2.54 mm Male Right Angled Locking Header Top Locking

WR-WTB 2.54 mm Male Locking Header

WR-WTB 2.54 mm Male Right Angled Locking Header Bottom Locking

Werkzeuge

WR-WTB Manual Crimping Tool

WR-WTB Manual Insulation Stripper

WR-WTB Automatic Crimping Tool

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit WR-WTB Wire-to-Board Steckverbinder
