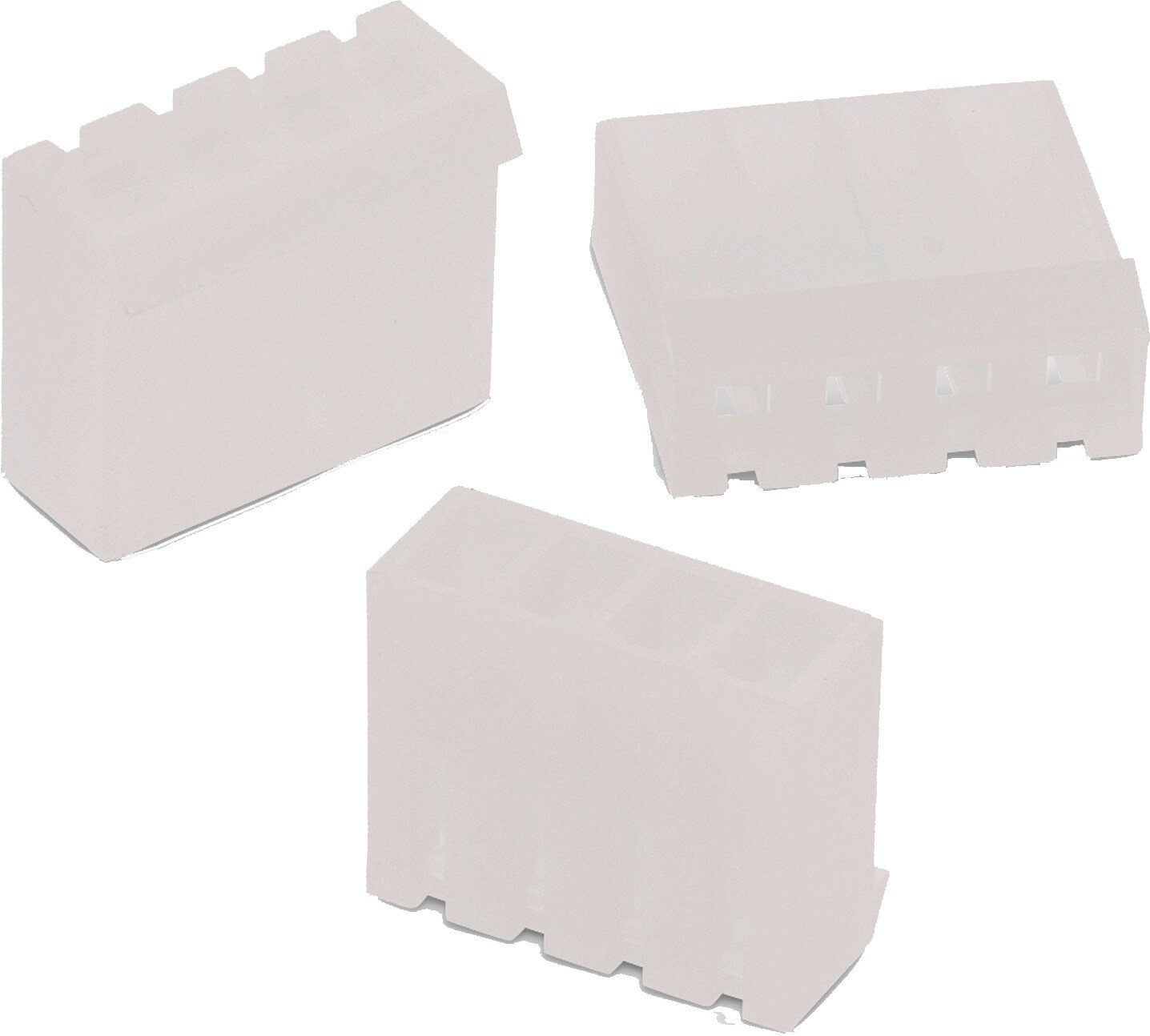

WR-WTB 3.96 mm Female Terminal Housing

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-2
Farbe	Weiß

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	RoHS
Spannungsfestigkeit	1500 V (AC)
R_ISO	1000 MΩ
Raster	3.96 mm
Gender	Weiblich
Typ	Terminal Housing

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Beutel

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value)	Raster (mm)	Gender	Typ	PCB/Kabel/Panel	L (mm)	Verpackung	Design Kit	Muster
	645002113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 645002113322_1 (rev1).pdf \| 42 KB IGS 645002113322 (rev1).iges \| 365.7 KB STP 645002113322 (rev1).stp \| 151.9 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	3.96	Weiblich	Terminal Housing	Kabel	9.06	Beutel	645001
	645003113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 645003113322_1 (rev1).pdf \| 57.8 KB IGS 645003113322 (rev1).iges \| 530 KB STP 645003113322 (rev1).stp \| 219.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	3.96	Weiblich	Terminal Housing	Kabel	13.02	Beutel	645001
	645004113322	SPEC	4 Dateien CAD-Dateien ZIP 3D 645004113322_1 (rev1).pdf \| 73.6 KB IGS 645004113322 (rev1).iges \| 696.5 KB IGS 645004113322 (rev1).igs \| 694.7 KB STP 645004113322 (rev1).stp \| 289.2 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	3.96	Weiblich	Terminal Housing	Kabel	16.98	Beutel	645001
	645005113322	SPEC	4 Dateien CAD-Dateien ZIP 3D 645005113322_1 (rev1).pdf \| 91.4 KB IGS 645005113322 (rev1).iges \| 861.9 KB IGS 645005113322 (rev1).igs \| 859.9 KB STP 645005113322 (rev1).stp \| 356.3 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	3.96	Weiblich	Terminal Housing	Kabel	20.94	Beutel	645001
	645006113322	SPEC	4 Dateien CAD-Dateien ZIP 3D 645006113322_1 (rev1).pdf \| 112.8 KB IGS 645006113322 (rev1).iges \| 1 MB IGS 645006113322 (rev1).igs \| 1 MB STP 645006113322 (rev1).stp \| 423.6 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	3.96	Weiblich	Terminal Housing	Kabel	24.9	Beutel	645001
	645008113322	SPEC	4 Dateien CAD-Dateien ZIP 3D 645008113322_1 (rev1).pdf \| 78.1 KB IGS 645008113322 (rev1).iges \| 1.3 MB IGS 645008113322 (rev1).igs \| 1.3 MB STP 645008113322 (rev1).stp \| 559.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	3.96	Weiblich	Terminal Housing	Kabel	32.82	Beutel	612690 645001
	645010113322	SPEC	4 Dateien CAD-Dateien ZIP 3D 645010113322_1 (rev1).pdf \| 94.8 KB IGS 645010113322 (rev1).iges \| 1.7 MB IGS 645010113322 (rev1).igs \| 1.7 MB STP 645010113322 (rev1).stp \| 700.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	3.96	Weiblich	Terminal Housing	Kabel	40.74	Beutel	645001

	Artikel Nr.	Datenblatt
	645002113322	SPEC
	645003113322	SPEC
	645004113322	SPEC
	645005113322	SPEC
	645006113322	SPEC
	645008113322	SPEC
	645010113322	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value)	Raster (mm)	Gender	Typ	PCB/Kabel/Panel	L (mm)	Verpackung	Design Kit	Muster

Zubehör

WR-WTB 3.96 mm Female Crimp Contact

WR-WTB 3.96 mm Pre-Crimped Wire

Gegenstecker

WR-WTB 3.96 mm Male Vertical Locking Header

WR-WTB Manual Crimping Tool

WR-WTB 3.96 mm Male Right Angled Locking Header

Werkzeuge

WR-WTB Manual Crimping Tool

WR-WTB Manual Insulation Stripper

WR-WTB Automatic Crimping Tool

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit WR-WTB Wire-to-Board Steckverbinder
