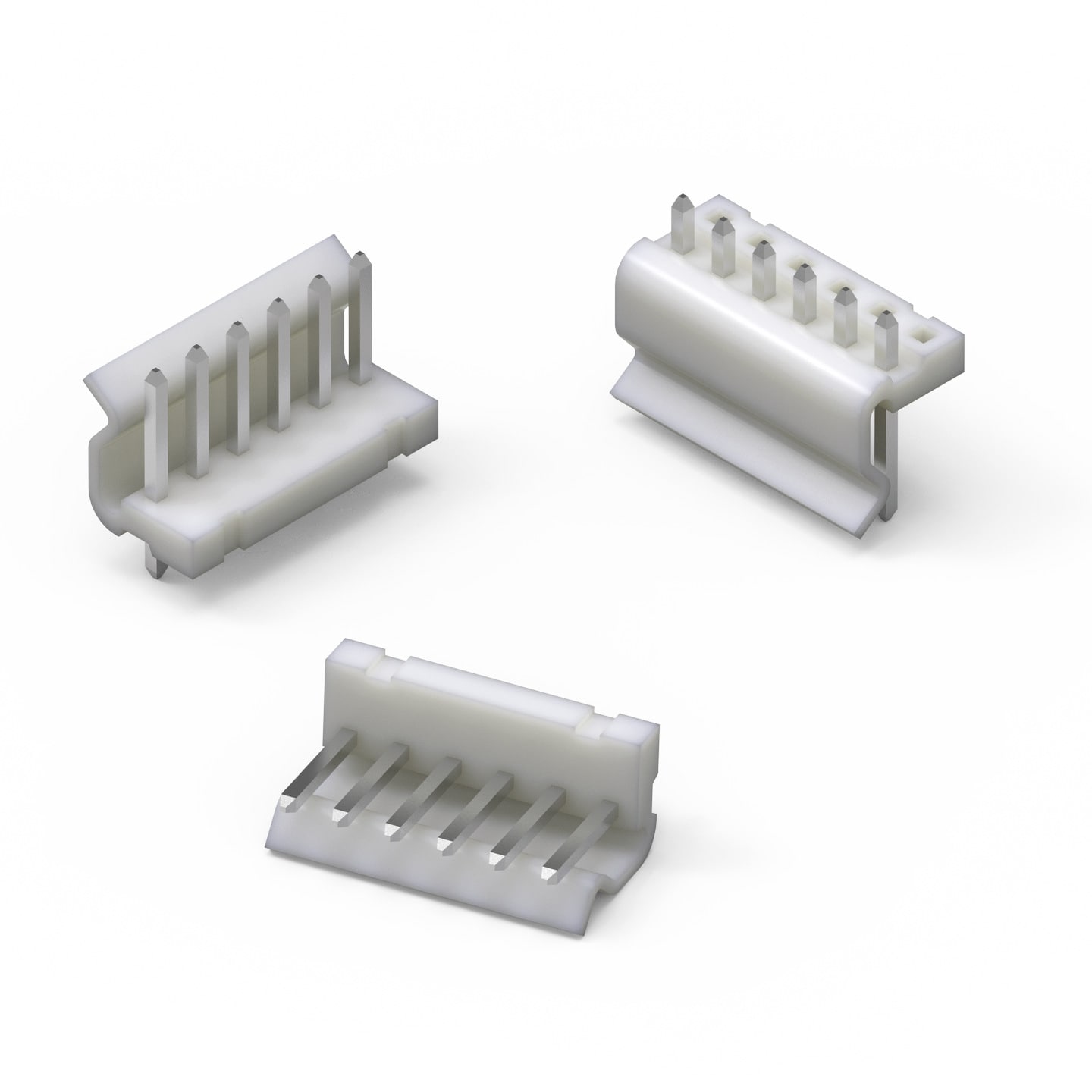

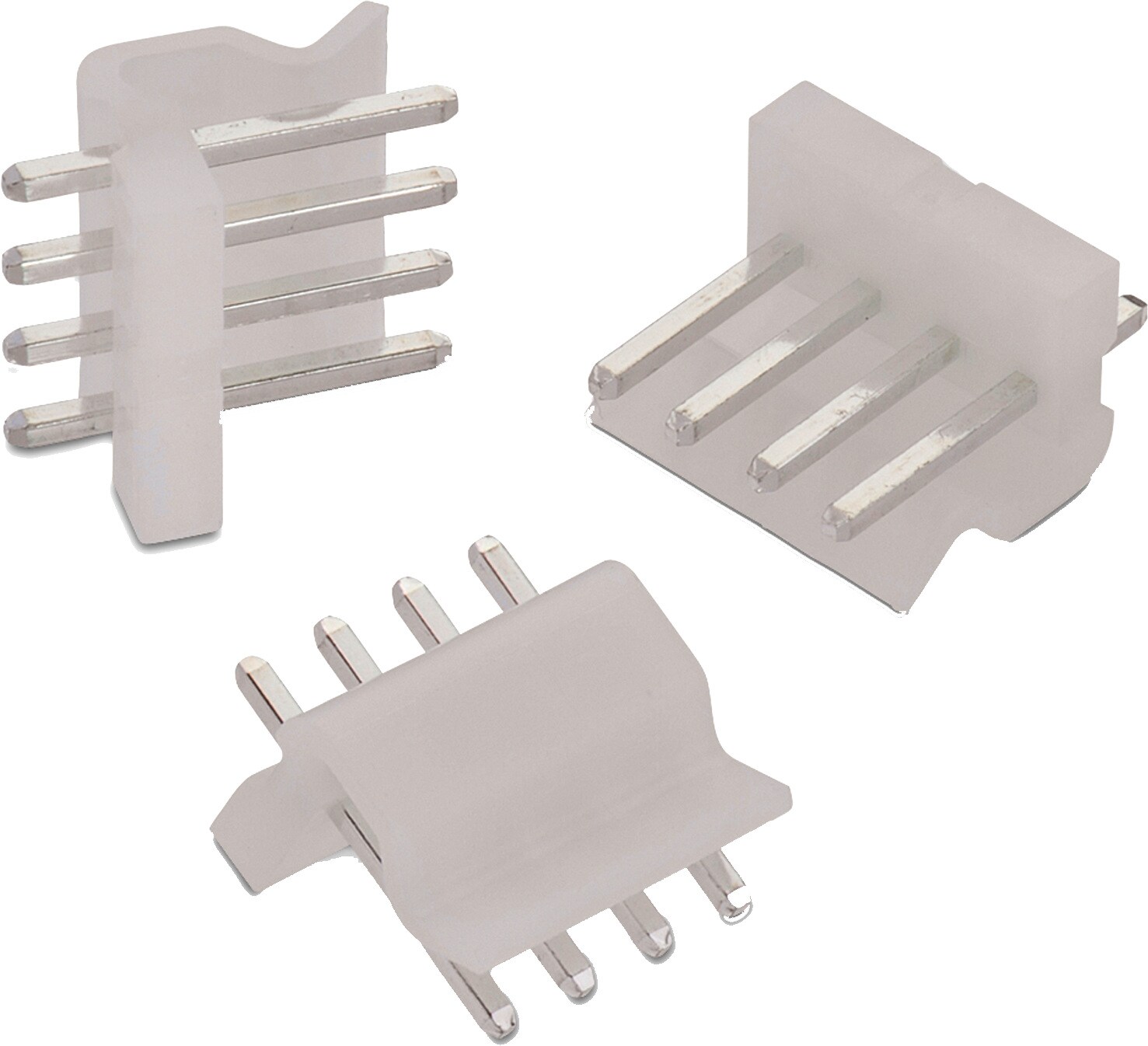

WR-WTB 3.96 mm Male Vertical Locking Header

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-2
Farbe	Weiß
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Zinn
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	RoHS
I_{R 1}	7 A
Arbeitsspannung	250 V (AC)
Spannungsfestigkeit	1500 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	1000 MΩ
Raster	3.96 mm
Gender	Männlich
Typ	Vertikal

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Beutel

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Raster (mm)	Gender	Typ	Montageart	I_{R 1} (A)	Arbeitsspannung (V (AC))	PCB/Kabel/Panel	Kontaktwiderstand (mΩ)	Tol. R	L (mm)	Verpackung	Design Kit	Muster
	645002114822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev23a).IntLib \| 11.7 MB CDS Cadence_WR-WTB (rev23b).zip \| 53.1 MB EAG Eagle_WR-WTB (rev23a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 645002114822_1 (rev1).pdf \| 28.1 KB IGS 645002114822 (rev1).iges \| 342.4 KB STP 645002114822 (rev1).stp \| 134.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	3.96	Männlich	Vertikal	THT	7	250	PCB	20	max.	7.92	Beutel	645001
	645003114822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev23a).IntLib \| 11.7 MB CDS Cadence_WR-WTB (rev23b).zip \| 53.1 MB EAG Eagle_WR-WTB (rev23a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 645003114822_1 (rev1).pdf \| 30.5 KB IGS 645003114822 (rev1).iges \| 391.2 KB STP 645003114822 (rev1).stp \| 155.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	3.96	Männlich	Vertikal	THT	7	250	PCB	20	max.	11.88	Beutel	645001
	645004114822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev23a).IntLib \| 11.7 MB CDS Cadence_WR-WTB (rev23b).zip \| 53.1 MB EAG Eagle_WR-WTB (rev23a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 645004114822_1 (rev1).pdf \| 32.8 KB IGS 645004114822 (rev1).iges \| 441.4 KB STP 645004114822 (rev1).stp \| 176.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	3.96	Männlich	Vertikal	THT	7	250	PCB	20	max.	15.84	Beutel	645001
	645005114822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev23a).IntLib \| 11.7 MB CDS Cadence_WR-WTB (rev23b).zip \| 53.1 MB EAG Eagle_WR-WTB (rev23a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 645005114822_1 (rev1).pdf \| 36.3 KB IGS 645005114822 (rev1).iges \| 491.6 KB STP 645005114822 (rev1).stp \| 197.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	3.96	Männlich	Vertikal	THT	7	250	PCB	20	max.	19.8	Beutel	645001
	645006114822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev23a).IntLib \| 11.7 MB CDS Cadence_WR-WTB (rev23b).zip \| 53.1 MB EAG Eagle_WR-WTB (rev23a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 645006114822_1 (rev1).pdf \| 43.4 KB IGS 645006114822 (rev1).iges \| 566.3 KB STP 645006114822 (rev1).stp \| 228.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	3.96	Männlich	Vertikal	THT	7	250	PCB	20	max.	23.76	Beutel	645001
	645008114822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev23a).IntLib \| 11.7 MB CDS Cadence_WR-WTB (rev23b).zip \| 53.1 MB EAG Eagle_WR-WTB (rev23a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 645008114822_1 (rev1).pdf \| 49.6 KB IGS 645008114822 (rev1).iges \| 666.7 KB STP 645008114822 (rev1).stp \| 270.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	3.96	Männlich	Vertikal	THT	7	250	PCB	20	max.	31.68	Beutel	612690 645001
	645010114822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev23a).IntLib \| 11.7 MB CDS Cadence_WR-WTB (rev23b).zip \| 53.1 MB EAG Eagle_WR-WTB (rev23a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 645010114822_1 (rev1).pdf \| 56.4 KB IGS 645010114822 (rev1).iges \| 795.9 KB STP 645010114822 (rev1).stp \| 321.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	3.96	Männlich	Vertikal	THT	7	250	PCB	20	max.	39.6	Beutel	645001

	Artikel Nr.	Datenblatt
	645002114822	SPEC
	645003114822	SPEC
	645004114822	SPEC
	645005114822	SPEC
	645006114822	SPEC
	645008114822	SPEC
	645010114822	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Raster (mm)	Gender	Typ	Montageart	I_{R 1} (A)	Arbeitsspannung (V (AC))	PCB/Kabel/Panel	Kontaktwiderstand (mΩ)	Tol. R	L (mm)	Verpackung	Design Kit	Muster

Gegenstecker

WR-WTB 3.96 mm Female Terminal Housing

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit WR-WTB Wire-to-Board Steckverbinder
