Würth Elektronik Kondensatoren

Großes Portfolio ab Lager verfügbar

Würth Elektronik hat sein Kondensatoren-Portfolio erweitert. Einen Überblick über unsere aktuellen, ab Lager verfügbaren, Technologien finden Sie in der Grafik. Weitere Details (z.B. zu den Produktserien, Eigenschaften, Merkmale, Anwendungen, usw.) zu jeder Produktfamilie finden Sie im Flyer oder beispielsweise weiter unten. In unserem Flyer finden Sie auch Informationen zu unseren Serviceleistungen.

Kondensatoren Portfolio

Produktserien

Serie WCAP-FTBP

Typ: General Purpose
Boxed Type Metallized Polypropylene
Kapazität: 33 nF – 6.8 µF
Spannung: 160 – 630 V (DC)
Pitch: 7.5 – 27.5 mm

Serie WCAP-FTBE

Typ: General Purpose
Boxed Type Metallized Polyester
Kapazität: 10 nF – 6.8 µF
Spannung: 100 – 1000 V (DC)
Pitch: 7.5 – 37.5 mm

Serie WCAP-FTX2

Typ: X2-Capacitors
Sicherheitsklasse: X2
Kapazität: 5.6 nF – 6.8 µF
Spannung: 275 V (AC)
Pitch: 7.5 – 37.5 mm

Serie WCAP-FTXX

Typ: X2-Capacitors
Sicherheitsklasse: X2
Kapazität: 5.6 nF – 6.8 µF
Spannung: 310 V (AC)
Pitch: 7.5 – 37.5 mm

Serie WCAP-FTXH

Typ: X2-Capacitors THB
Sicherheitsklasse: X2
Kapazität: 33 nF – 10 µF
Spannung: 310 V (AC)
Pitch: 15 – 37.5 mm

Serie WCAP-FTDB

Typ: DC Link

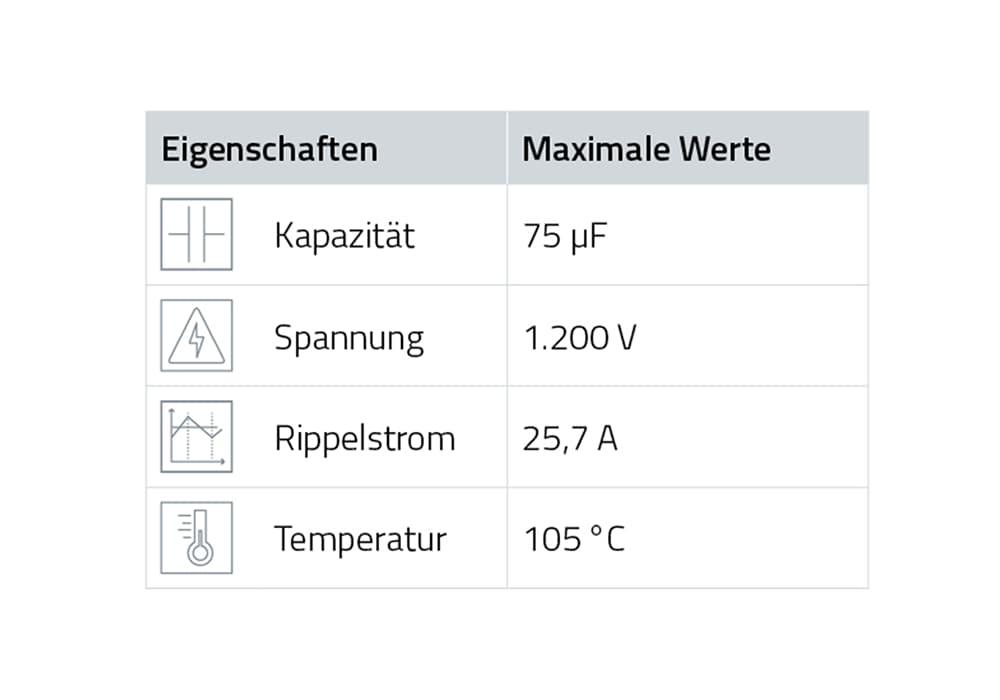

Kapazität: 1 – 75 µF
Spannung: 500 – 1200 V (DC)
Pitch: 27.5 – 52.5 mm

Eigenschaften

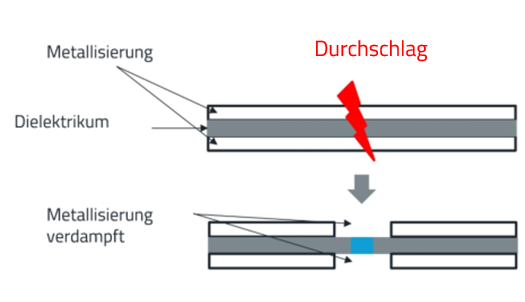

Folienkondensatoren besitzen eine gute Stromtragfähigkeit und keine Spannungsabhängigkeit wie beispielsweise die MLCCs mit dem DC-Bias-Verhalten. Der ESR-Wert ist niedrig, was beispielsweise im Vergleich zu den Elektrolytkondensatoren ein wesentlicher Faktor in DC-Link Anwendungen sein kann. Zusätzlich weisen Folienkondensatoren eine gute Langlebigkeit durch die selbstheilende Eigenschaften auf.

Konstruktion

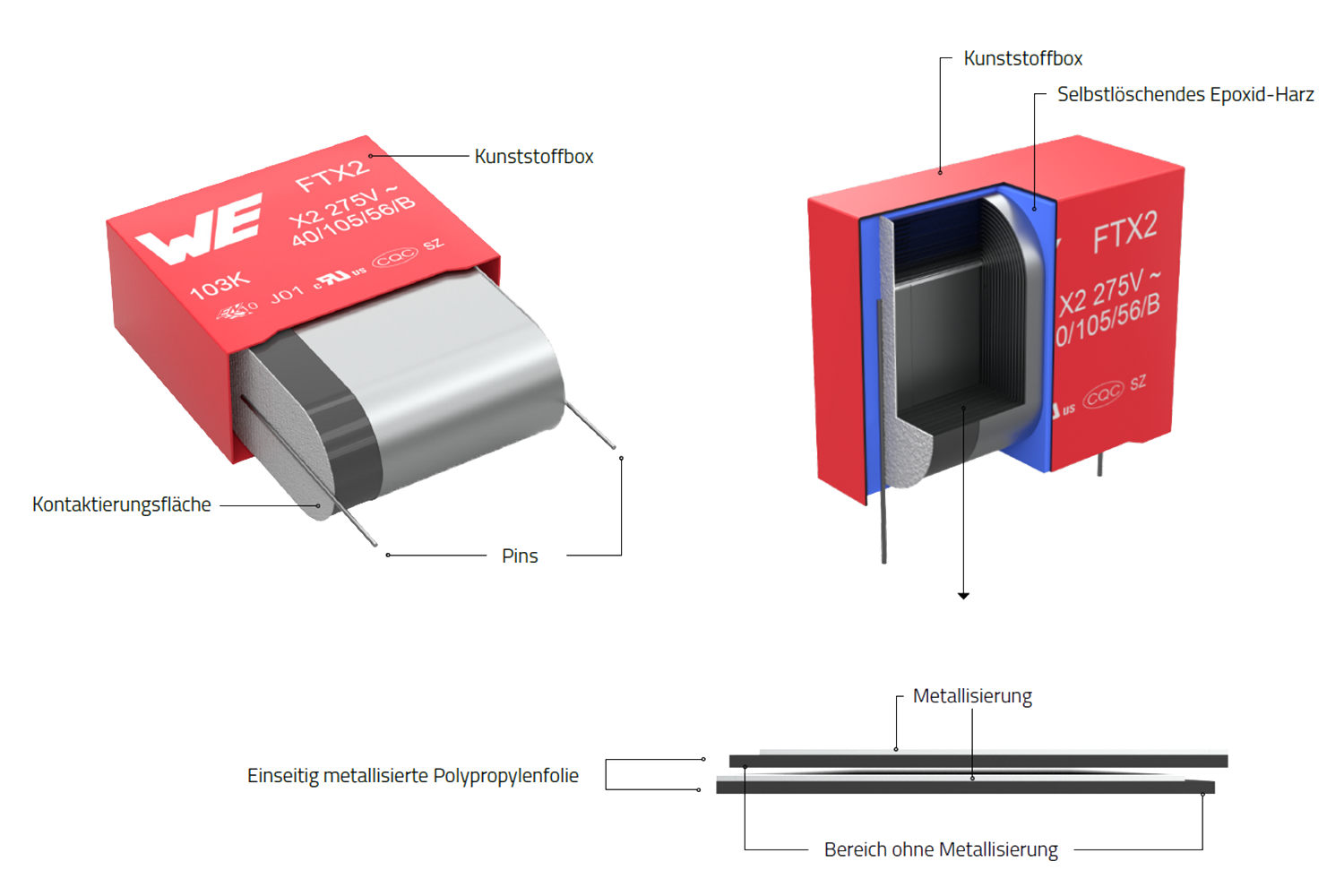

Anhand des Bildes wird die innere Struktur unserer Folienkondensatoren am Beispiel unserer Serie WCAP-FTX2 (X2-Kondensator) ersichtlich. Unsere Folienkondensatoren bestehen aus gewickelten metallisierten Kunststofffolien. An diesen Wickel werden die Pins kontaktiert und anschließend mittels eines Epoxidharzes in einer Kunststoffbox verschlossen.

Anwendungsbeispiele

Messungen

Redexpert

Mit der Hilfe von REDEXPERT finden Sie den passenden Kondensator basierend auf Ihren technischen Anforderungen. Das Tool unterstützt beispielsweise mit Messwerten für Kapazität, Impedanz, ESR und Verlustfaktor (DF). Die Fähigkeit, einzelnen Komponenten miteinander hinsichtlich der Messwerte vergleichen zu können, ermöglicht eine komfortable Bauteilauswahl.

REDEXPERT

Webinar

Einführung Kondensatoren: Technologien und Einsatz

Kondensatoren machen etwa 2/3 aller passiven Bauelemente aus. Sie speichern Energie im elektrischen Feld und werden somit für viele verschiedene Anwendungen zur Spannungsstabilisierung oder Filterung eingesetzt. Allerdings gibt es vom MLCC bis zum Superkondensator große Unterschiede in Hinblick auf den physikalischen Aufbau, Einsatzbereiche, die Art und Weise wie die Bauteile altern und welche Abhängigkeitseffekte entstehen. Daher werden wir in diesem Webinar die gängigen Kondensatortechnologien vorstellen und auf einige Besonderheiten im Hinblick auf die Endanwendung hinweisen.

Webinar: Einführung Kondensatoren: Technologien und Einsatz

Application Notes, Dokumente und Videos

Application Note ANP109: Impedance Spectra of Different Capacitor Technologies

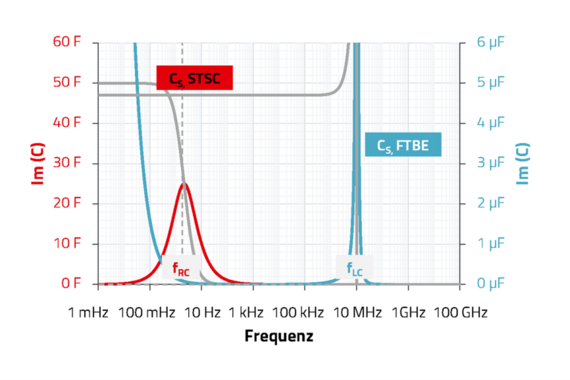

Impedance and capacitance spectra are common representations of frequency dependent electrical properties of capacitors. The interpretation of such spectra provides a wide range of electrochemical, physical and technical relevant information and need to be separated from the ever-present measurement artifacts as well as parasitic effects.

Alle Kondensatoren sind "Audiokondensatoren"

In der Tontechnik-Community gibt es eine anhaltende Diskussion über die Audioqualität von Verstärkern bezüglich der Hörbarkeit von Signalverzerrungen. Offenbar stehen Kondensatoren, die zum Ein- und Auskoppeln von Signalen dienen, im Verdacht, Quelle oder zumindest Mitverursacher hochfrequenter Verzerrungen zu sein, die den Höreindruck beeinflussen.

Mehr erfahren PDF

Webinar “DC-Link Kondensator: Spezifikationen und Anwendung”

In unserem Webinar finden Sie weitere Informationen hinsichtlich der Spezifikation und Anwendung von DC-Link Kondensatoren. Folgende Inhalte werden näher erläutert:

DC-Link-Kondensatoren im Allgemeinen
Anwendungen von DC-Link-Kondensatoren
Vergleich Aluminium Elektrolytkondensatoren und DC-Link Folienkondensatoren an einem konkreten - Beispiel
Interpretation der Datenblattwerte
Einflüsse auf die zu erwartende Lebensdauer
Spezifikationen/Modelierung und Messungen

Haben Sie spezielle Fragen zu Ihrer Schaltung? Gerne beraten wir Sie persönlich. Bitte wenden Sie sich an Ihren Ansprechpartner im Vertrieb oder schreiben Sie uns über unseren Chat.

Mehr erfahren

Webinar "Die Auswirkungen rauer Umgebungsbedingungen auf Folienkondensatoren"

Luftfeuchtigkeit und Temperatur waren schon immer entscheidend für Kondensatoren. Je nach Anwendung können unterschiedlichste Umgebungsbedingungen auftreten. Der Einsatzort bestimmt auch die resultierende Luftfeuchtigkeit und Temperatur. Eine Anwendung in subtropischen Ländern hat einen anderen Bedarf an den Komponenten als die Anwendung in Ländern mit gemäßigteren Klimabedingungen. Was kann getan werden, um diesen Anforderungen gerecht zu werden?
