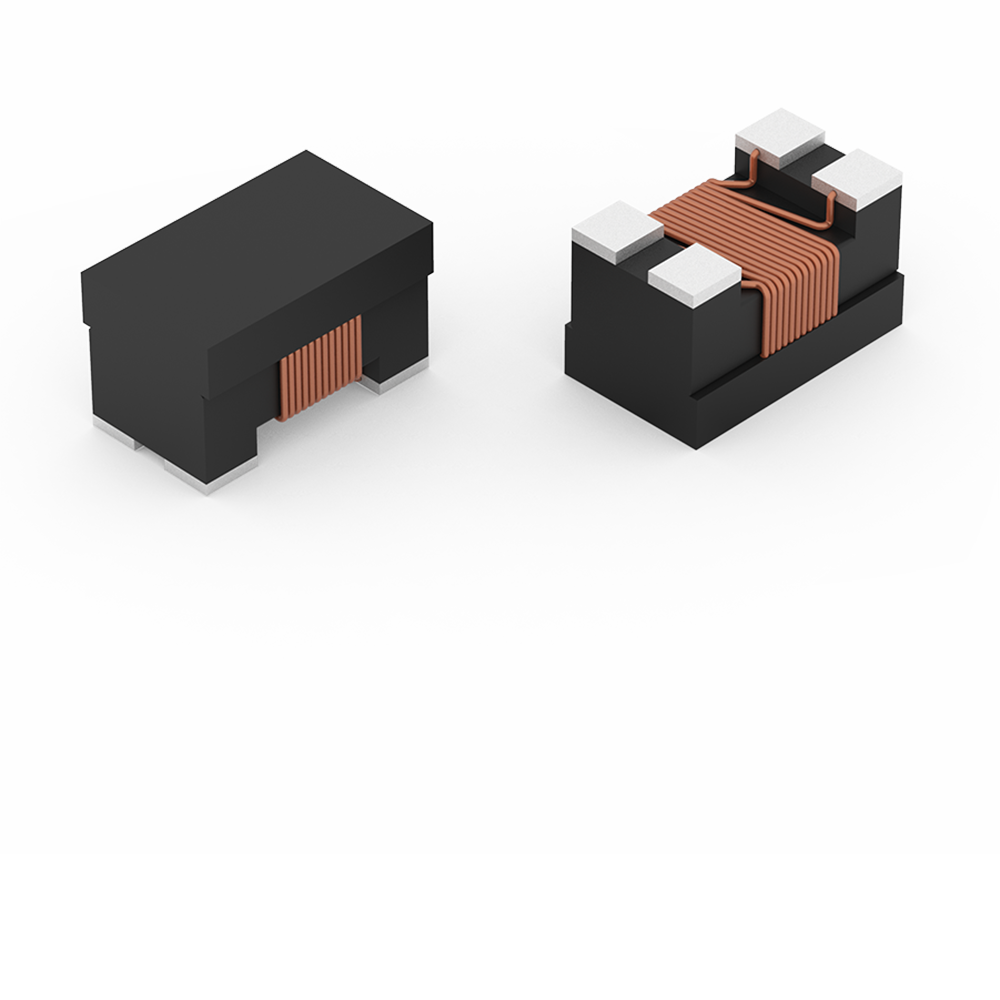

WE-CNSA Stromkompensierter SMD Line Filter

Bauform	Seriendatenblatt	Maße	L (mm)	W (mm)	H (mm)
0805	SPEC		2	1.2	1.2
Size 1210	SPEC		3.2	2.5	2.5

LTSpice-Dateien

LT
LTSpice_WE-CNSA (rev23a).zip
|
3.5 KB

Merkmale

Stromkompensierter Datenleitungsfilter
Hohe Gleichtaktrauschunterdrückung bei hohen Frequenzen
Niedriges RDC-Design
AEC-Q200
Automotive approved

Anwendung

Fahrzeug-Infotainment
Flex ray
Hochgeschwindigkeits-Datenleitungen
IEEE 1394 (Firewire)
LVDS
USB 2.0 & 3.0
Empfohlen für A2B®

Artikeldaten

Alle

0805

Size 1210

Artikel Nr.	Datenblatt	Downloads	Status	Wicklungstyp	Z @ 10 MHz (Ω)	Z @ 100 MHz (Ω)	L (µH)	I_R (mA)	R_{DC max.} (Ω)
784231091	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CNSA (rev23a).IntLib \| 184.5 KB CDS Cadence_WE-CNSA (rev23a).zip \| 925.2 KB EAG Eagle_WE-CNSA (rev23a).lbr \| 22.4 KB CAD-Dateien ZIP IGS IGS_WE-CNSA-0805_784231091 (rev1).igs \| 1.6 MB STP STP_WE-CNSA-0805_784231091 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CNSA (rev24a).zip \| 711.4 KB PSP Pspice_WE-CNSA (rev23a).zip \| 6.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	12	90	0.131	370	0.3
784231121	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CNSA (rev23a).IntLib \| 184.5 KB CDS Cadence_WE-CNSA (rev23a).zip \| 925.2 KB EAG Eagle_WE-CNSA (rev23a).lbr \| 22.4 KB CAD-Dateien ZIP IGS IGS_WE-CNSA-0805_784231121 (rev1).igs \| 1.6 MB STP STP_WE-CNSA-0805_784231121 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CNSA (rev24a).zip \| 711.4 KB PSP Pspice_WE-CNSA (rev23a).zip \| 6.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	18	120	0.166	370	0.3
784231181	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CNSA (rev23a).IntLib \| 184.5 KB CDS Cadence_WE-CNSA (rev23a).zip \| 925.2 KB EAG Eagle_WE-CNSA (rev23a).lbr \| 22.4 KB CAD-Dateien ZIP IGS IGS_WE-CNSA-0805_784231181 (rev1).igs \| 1.6 MB STP STP_WE-CNSA-0805_784231181 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CNSA (rev24a).zip \| 711.4 KB PSP Pspice_WE-CNSA (rev23a).zip \| 6.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	28	180	0.252	330	0.35
784231261	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CNSA (rev23a).IntLib \| 184.5 KB CDS Cadence_WE-CNSA (rev23a).zip \| 925.2 KB EAG Eagle_WE-CNSA (rev23a).lbr \| 22.4 KB CAD-Dateien ZIP IGS IGS_WE-CNSA-0805_784231261 (rev1).igs \| 1.6 MB STP STP_WE-CNSA-0805_784231261 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CNSA (rev24a).zip \| 711.4 KB PSP Pspice_WE-CNSA (rev23a).zip \| 6.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	36	260	0.367	300	0.4
784231371	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CNSA (rev23a).IntLib \| 184.5 KB CDS Cadence_WE-CNSA (rev23a).zip \| 925.2 KB EAG Eagle_WE-CNSA (rev23a).lbr \| 22.4 KB CAD-Dateien ZIP IGS IGS_WE-CNSA-0805_784231371 (rev1).igs \| 1.6 MB STP STP_WE-CNSA-0805_784231371 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CNSA (rev24a).zip \| 711.4 KB PSP Pspice_WE-CNSA (rev23a).zip \| 6.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	54	370	0.478	280	0.45
784231061	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CNSA (rev23a).IntLib \| 184.5 KB CDS Cadence_WE-CNSA (rev23a).zip \| 925.2 KB EAG Eagle_WE-CNSA (rev23a).lbr \| 22.4 KB CAD-Dateien ZIP IGS IGS_WE-CNSA-0805_784231061 (rev1).igs \| 1.6 MB STP STP_WE-CNSA-0805_784231061 (rev1).stp \| 197.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CNSA (rev24a).zip \| 711.4 KB PSP Pspice_WE-CNSA (rev23a).zip \| 6.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifiliar	10	67	0.088	400	0.25
784234101	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CNSA (rev23a).IntLib \| 184.5 KB CDS Cadence_WE-CNSA (rev23a).zip \| 925.2 KB EAG Eagle_WE-CNSA (rev23a).lbr \| 22.4 KB CAD-Dateien ZIP 3D 3D_CNSA_1210_784234x01 (rev1).pdf \| 659.8 KB IGS IGS_WE-CNSA-1210 (rev1).igs \| 2.2 MB STP STP_WE-CNSA-1210 (rev1).stp \| 546.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CNSA (rev24a).zip \| 711.4 KB PSP Pspice_WE-CNSA (rev23a).zip \| 6.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	4890	9850	100	100	3.36
784234201	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CNSA (rev23a).IntLib \| 184.5 KB CDS Cadence_WE-CNSA (rev23a).zip \| 925.2 KB EAG Eagle_WE-CNSA (rev23a).lbr \| 22.4 KB CAD-Dateien ZIP 3D 3D_CNSA_1210_784234x01 (rev1).pdf \| 659.8 KB IGS IGS_WE-CNSA-1210 (rev1).igs \| 2.2 MB STP STP_WE-CNSA-1210 (rev1).stp \| 546.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CNSA (rev24a).zip \| 711.4 KB PSP Pspice_WE-CNSA (rev23a).zip \| 6.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	10640	10500	200	70	5.5

Artikel Nr.	Datenblatt
784231091	SPEC
784231121	SPEC
784231181	SPEC
784231261	SPEC
784231371	SPEC
784231061	SPEC
784234101	SPEC
784234201	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Wicklungstyp	Z @ 10 MHz (Ω)	Z @ 100 MHz (Ω)	L (µH)	I_R (mA)	R_{DC max.} (Ω)	Muster

Höchste Zuverlässigkeit in Bezug auf

EMV-Verträglichkeit
Lötbarkeit
Feuchtigkeitseinflüsse
Temperatureinflüsse

Dank des vollautomatischen Prozesses kann eine hohe Windungssymmetrie und eine gleichbleibend hohe Qualität erreicht werden. Die Windungssymmetrie sorgt für geringe parasitäre Effekte und damit für eine hohe Signalintegrität.

Gleich- und Gegentaktverhalten

Wenn die Gleichtaktkomponente eines Signals versucht, durch die Drossel zu gelangen, stößt sie auf eine hohe Impedanz. Dies wird durch die Magnetisierung des Kerns und die daraus resultierende Gegeninduktivität in der Spule verursacht.

Im Gegensatz zum Gleichtaktverhalten sieht das Gegentaktsignal in der Drossel nahezu keine Impedanz, was sich durch die Magnetfeldkompensation im Kern erklären lässt. Wenn der Kern nicht magnetisiert ist, gibt es keine Gegeninduktivität, so dass das Nutzsignal durchgelassen wird.

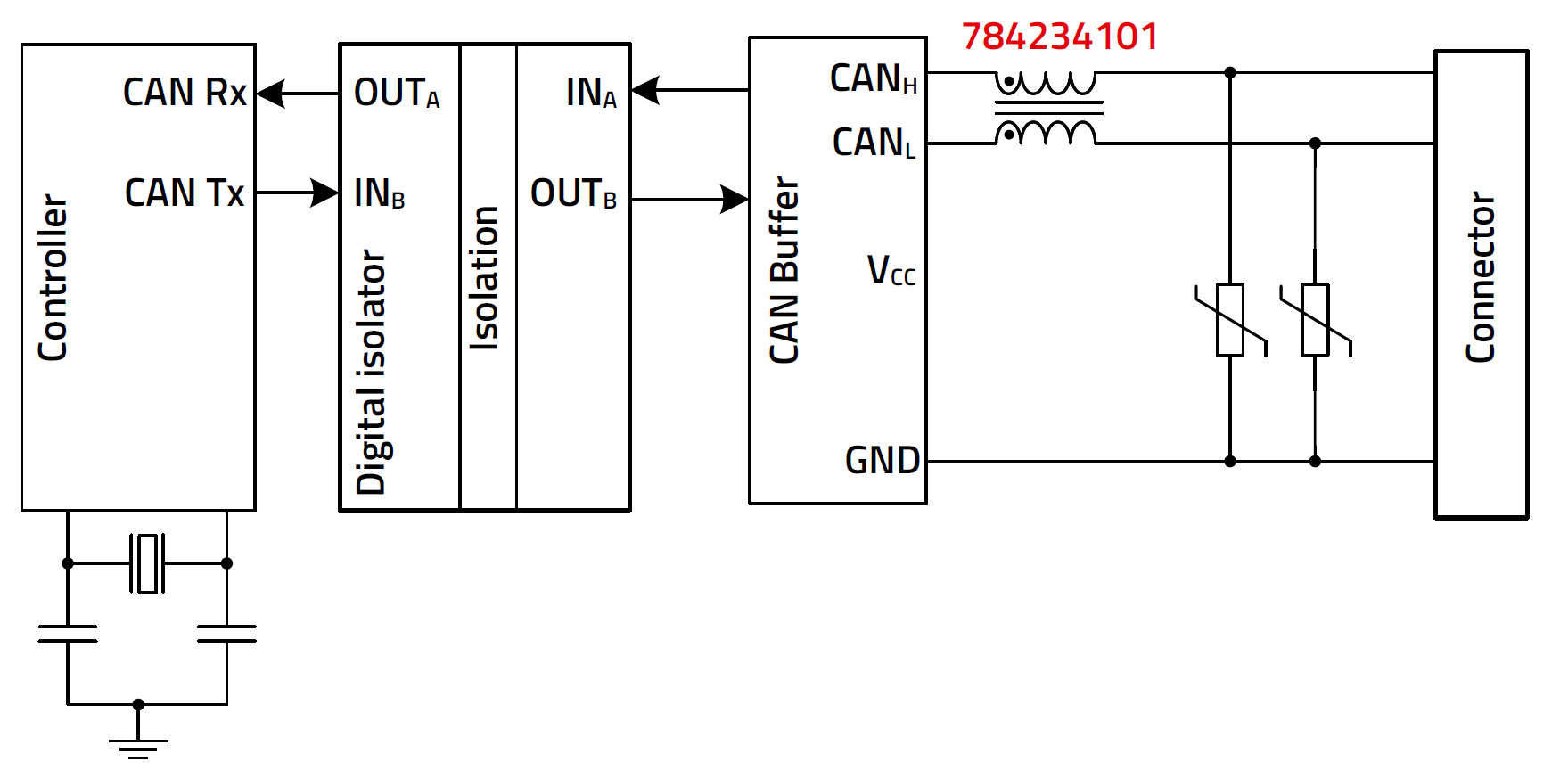

Stromkompensierte Drossel fÜR Controler Area Network (CAN)

Gleichtaktdrosseln sind wesentliche Komponenten in CAN-Bussystemen,Sie bieten mehrere wichtige Vorteile, die die Leistung und Zuverlässigkeit des Netzwerks verbessern. Hier sind einige wichtige Aspekte ihrer Verwendung:

1. Rauschunterdrückung

2. Verbesserung der Signalintegrität

3. Reduzierung der Emissionen

4. Verbesserung der Störfestigkeit

Gleichtaktdrosseln sind entscheidend für die Sicherstellung der Leistung und Zuverlässigkeit von CAN-Bussystemen. Ihre ordnungsgemäße Implementierung gewährleistet eine robuste Kommunikation in Ihrem System.

Die Artikelnummer 784234101 ist für CAN-Anwendungen zugelassen.

Beschleunigen Sie den Design-in Prozess!

Die folgenden Tools und Bibliotheken erleichtern Ihnen die Suche und Auswahl von Bauteilen

Bauteilbibliotheken

EDA-Modelle: Altium, Cadstar, Cadence und Eagle
CAD-Dateien: IGS und STP

Elektrische Modelle

S-Parameter, gemessen mit 4 Ports und hochgenauer Messtechnik
Pspice
LTspice

REDEXPERT

Die Online-Plattform für einfache Bauteilauswahl, Simulation und Design-In mit hochpräzisen Bauteil- und Schaltungsmodellen.

Gleichtaktdämpfung und -impedanz
Gegentaktdämpfung und -impedanz

Nutzen Sie eine der verschiedenen Möglichkeiten, mit uns in Kontakt zu treten. Wenden Sie sich mit Ihren Fragen gerne an uns. Unsere technischen Spezialisten stehen Ihnen mit Rat und Tat zur Seite.
