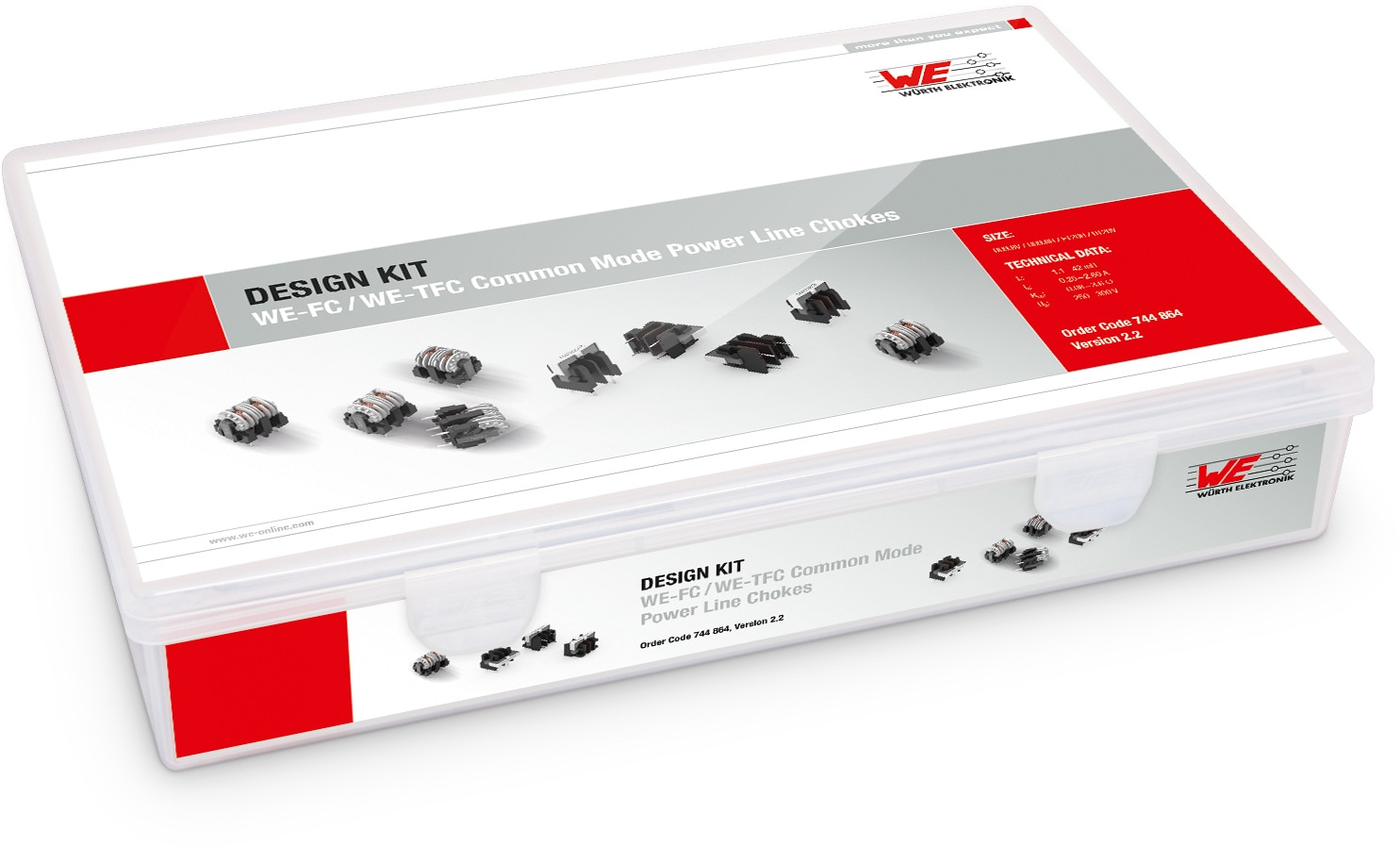

Design Kit WE-FC / WE-TFC Stromkompensierte Netzdrosseln

Inlay herunterladen

Merkmale

Musterkoffer beinhaltet Bauteile der Stromkompensierten Netzdrosseln WE-FC, WE-TFC und WE-TFCH
Wiederbefüllung gratis

Artikeldaten

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Produktserie	L (mH)	I_R (A)	R_{DC max.} (Ω)	V_R (V (AC))	V_T (V (AC))	Montageart	Bauform	Muster
7448640395	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB CAD-Dateien ZIP IGS WE-FC_ET20V (rev1).igs \| 5.2 MB STP WE-FC_ET20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB S S-Parameter_7448640395 (rev20a).s4p \| 311 KB PSP PSpice_WE-FC (rev22a).zip \| 10 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FC Stromkompensierte Netzdrossel	1.1	2.6	0.08	250	2000	THT	ET20H
7448640407	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB CAD-Dateien ZIP IGS WE-FC_UT20V (rev1).igs \| 5.1 MB STP WE-FC_UT20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB S S-Parameter_7448640407 (rev20a).s4p \| 311 KB PSP PSpice_WE-FC (rev22a).zip \| 10 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FC Stromkompensierte Netzdrossel	1.5	2.2	0.12	250	2000	THT	UT20V
744862018	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFC_Typ_UT (rev1).igs \| 2 MB STP WE-TFC_Typ_UT (rev1).stp \| 506.2 KB Elektrische Modelle ZIP ADS ADS_WE-TFC (rev24a).zip \| 5 MB S S-Parameter_744862018 (rev20a).s4p \| 310.5 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TFC Stromkompensierte Netzdrossel	1.8	1	0.31	300	2500	THT	UU 9.8 V
7448640409	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB CAD-Dateien ZIP IGS WE-FC_UT20V (rev1).igs \| 5.1 MB STP WE-FC_UT20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB S S-Parameter_7448640409 (rev20a).s4p \| 312.1 KB PSP PSpice_WE-FC (rev22a).zip \| 10 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FC Stromkompensierte Netzdrossel	2.8	1.6	0.2	250	2000	THT	UT20V
744861033	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFCH_TFCH_UT (rev1).igs \| 2 MB STP WE-TFCH_TFCH_UT (rev1).stp \| 516.5 KB Elektrische Modelle ZIP ADS ADS_WE-TFC (rev24a).zip \| 5 MB S S-Parameter_744861033 (rev20a).s4p \| 310.8 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TFC Stromkompensierte Netzdrossel	3.3	0.8	0.51	300	2500	THT	UU 9.8 H
7448640398	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB CAD-Dateien ZIP IGS WE-FC_ET20V (rev1).igs \| 5.2 MB STP WE-FC_ET20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB S S-Parameter_7448640398 (rev20a).s4p \| 313.5 KB PSP PSpice_WE-FC (rev22a).zip \| 10 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FC Stromkompensierte Netzdrossel	4.9	1.2	0.29	250	2000	THT	ET20H
744862056	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFC_Typ_UT (rev1).igs \| 2 MB STP WE-TFC_Typ_UT (rev1).stp \| 506.2 KB Elektrische Modelle ZIP ADS ADS_WE-TFC (rev24a).zip \| 5 MB S S-Parameter_744862056 (rev20a).s4p \| 311.9 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TFC Stromkompensierte Netzdrossel	5.6	0.6	0.83	300	2500	THT	UU 9.8 V
7448640413	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB CAD-Dateien ZIP IGS WE-FC_UT20V (rev1).igs \| 5.1 MB STP WE-FC_UT20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB S S-Parameter_7448640413 (rev20a).s4p \| 314.6 KB PSP PSpice_WE-FC (rev22a).zip \| 10 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FC Stromkompensierte Netzdrossel	7.2	1.05	0.48	250	2000	THT	UT20V
744861082	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFCH_TFCH_UT (rev1).igs \| 2 MB STP WE-TFCH_TFCH_UT (rev1).stp \| 516.5 KB Elektrische Modelle ZIP ADS ADS_WE-TFC (rev24a).zip \| 5 MB S S-Parameter_744861082 (rev20a).s4p \| 313.1 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TFC Stromkompensierte Netzdrossel	8.2	0.5	1.3	300	2500	THT	UU 9.8 H
744862120	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFC_Typ_UT (rev1).igs \| 2 MB STP WE-TFC_Typ_UT (rev1).stp \| 506.2 KB Elektrische Modelle ZIP ADS ADS_WE-TFC (rev24a).zip \| 5 MB S S-Parameter_744862120 (rev20a).s4p \| 315.2 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TFC Stromkompensierte Netzdrossel	12	0.4	2	300	2500	THT	UU 9.8 V
7448640402	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB CAD-Dateien ZIP IGS WE-FC_ET20V (rev1).igs \| 5.2 MB STP WE-FC_ET20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB S S-Parameter_7448640402 (rev20a).s4p \| 316.7 KB PSP PSpice_WE-FC (rev22a).zip \| 10 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FC Stromkompensierte Netzdrossel	15	0.7	0.83	250	2000	THT	ET20H
744861180	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFCH_TFCH_UT (rev1).igs \| 2 MB STP WE-TFCH_TFCH_UT (rev1).stp \| 516.5 KB Elektrische Modelle ZIP ADS ADS_WE-TFC (rev24a).zip \| 5 MB S S-Parameter_744861180 (rev20a).s4p \| 315.4 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TFC Stromkompensierte Netzdrossel	18	0.3	3.1	300	2500	THT	UU 9.8 H
744862250	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFC_Typ_UT (rev1).igs \| 2 MB STP WE-TFC_Typ_UT (rev1).stp \| 506.2 KB Elektrische Modelle ZIP ADS ADS_WE-TFC (rev24a).zip \| 5 MB S S-Parameter_744862250 (rev20a).s4p \| 316.6 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TFC Stromkompensierte Netzdrossel	25	0.25	3.6	300	2500	THT	UU 9.8 V
7448640417	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB CAD-Dateien ZIP IGS WE-FC_UT20V (rev1).igs \| 5.1 MB STP WE-FC_UT20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB S S-Parameter_7448640417 (rev20a).s4p \| 319.2 KB PSP PSpice_WE-FC (rev22a).zip \| 10 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FC Stromkompensierte Netzdrossel	29	0.52	1.87	250	2000	THT	UT20V
7448640405	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB CAD-Dateien ZIP IGS WE-FC_ET20V (rev1).igs \| 5.2 MB STP WE-FC_ET20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB S S-Parameter_7448640405 (rev20a).s4p \| 320 KB PSP PSpice_WE-FC (rev22a).zip \| 10 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FC Stromkompensierte Netzdrossel	42	0.45	2.3	250	2000	THT	ET20H

Artikel Nr.	Datenblatt	Simulation
7448640395	SPEC
7448640407	SPEC
744862018	SPEC
7448640409	SPEC
744861033	SPEC
7448640398	SPEC
744862056	SPEC
7448640413	SPEC
744861082	SPEC
744862120	SPEC
7448640402	SPEC
744861180	SPEC
744862250	SPEC
7448640417	SPEC
7448640405	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Produktserie	L (mH)	I_R (A)	R_{DC max.} (Ω)	V_R (V (AC))	V_T (V (AC))	Montageart	Bauform	Muster

Dieses Sortiment finden Sie in folgendem Rack:

Alpha-Rack EMV: Stromkompensierte Drosseln
