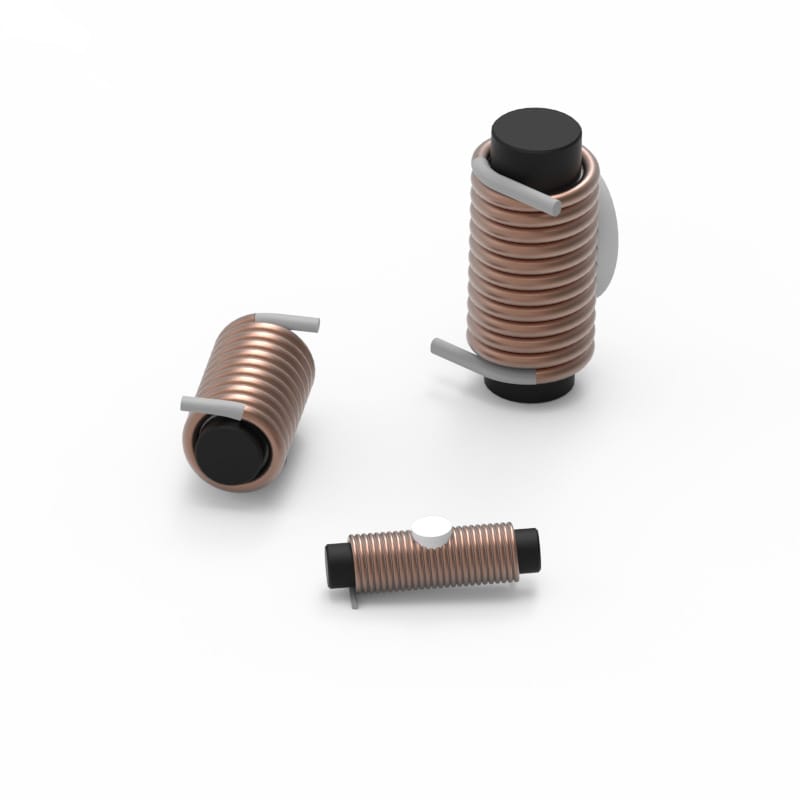

WE-RCIS Rod Core Inductor SMT

Datenblatt

SPEC
Seriesdatasheet_WE-RCIS_V1 (rev1).pdf
|
3.9 MB

LTSpice-Dateien

LT
LTSpice_WE-RCIS (rev24a).zip
|
1.5 KB

Merkmale

Hohe Strombelastbarkeit
Sehr hohe Sättigungsleistung
Hohe Einfügungsdämpfung im FM-Band
Breitbandunterdrückung
Robuste mechanische Konstruktion
Verpackung: Klebeband & Rolle / Pick & Place
Betriebstemperatur bis zu +150°C
Automotive approved

Anwendung

Integrierte DC/DC-Wandler
EMV-Unterdrückung in motorischen Antriebssystemen
Infotainment Systeme

Artikeldaten

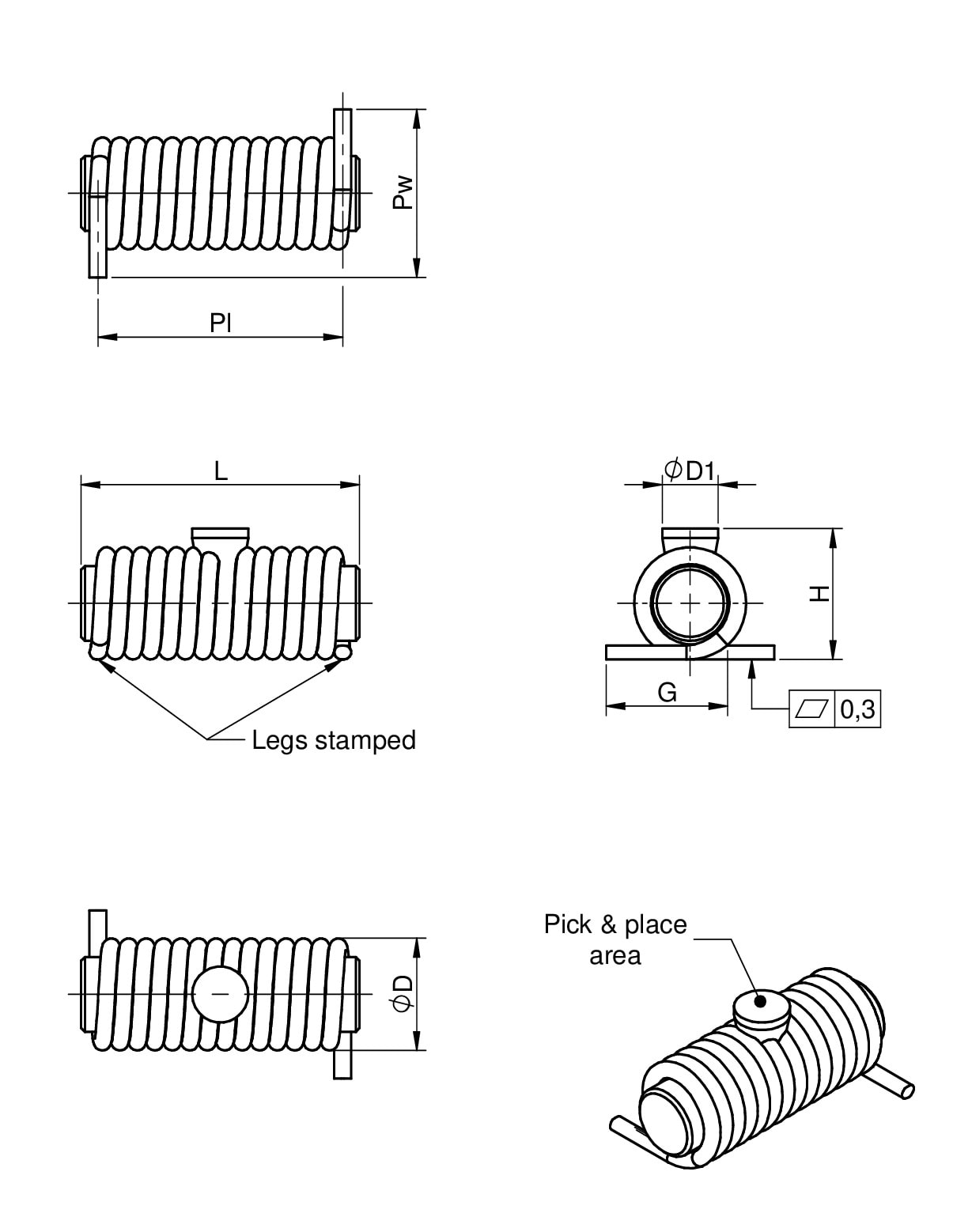

Artikel Nr.	Datenblatt	Downloads	Status	L (mm)	Ø D (mm)	G (mm)	Ø F (mm)	L (µH)	I_R (A)	R_DC (mΩ)	f_res (MHz)	Muster
7847227027	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIS (rev24a).IntLib \| 412.5 KB ZUK Cadstar_WE-RCIS (rev21a).zip \| 5.2 KB CDS Cadence_WE-RCIS (rev24a).zip \| 6.8 MB EAG Eagle_WE-RCIS (rev20a).lbr \| 20.3 KB CAD-Dateien ZIP IGS IGS_WE-RCIS_7847227027 (rev1).igs \| 762.9 KB STP STP_WE-RCIS_7847227027 (rev1).stp \| 447.3 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIS (rev24a).zip \| 3.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14.9	6.5	6.5	1	2.72	10	6.4	100
7847227010	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIS (rev24a).IntLib \| 412.5 KB ZUK Cadstar_WE-RCIS (rev21a).zip \| 5.2 KB CDS Cadence_WE-RCIS (rev24a).zip \| 6.8 MB EAG Eagle_WE-RCIS (rev20a).lbr \| 20.3 KB CAD-Dateien ZIP IGS IGS_WE-RCIS_7847227010 (rev1).igs \| 583.6 KB STP STP_WE-RCIS_7847227010 (rev1).stp \| 278.9 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIS (rev24a).zip \| 3.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	7.1	7	1.5	1	22.5	2	213
7847229020	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIS (rev24a).IntLib \| 412.5 KB ZUK Cadstar_WE-RCIS (rev21a).zip \| 5.2 KB CDS Cadence_WE-RCIS (rev24a).zip \| 6.8 MB EAG Eagle_WE-RCIS (rev20a).lbr \| 20.3 KB CAD-Dateien ZIP IGS IGS_WE-RCIS_7847229020 (rev1).igs \| 679.4 KB STP STP_WE-RCIS_7847229020 (rev1).stp \| 383.9 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIS (rev24a).zip \| 3.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18	9.3	5.5	1.5	1.96	15	2.4	134
7847225100	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIS (rev24a).IntLib \| 412.5 KB CDS Cadence_WE-RCIS (rev24a).zip \| 6.8 MB CAD-Dateien ZIP IGS IGS_WE-RCIS_7847225100 (rev1).igs \| 1.2 MB STP STP_WE-RCIS_7847225100 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-RCIS (rev24a).zip \| 3.2 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18.2	4	4	0.35	10.4	3.25	33	84
7847239015	SPEC	4 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIS (rev24a).IntLib \| 412.5 KB CDS Cadence_WE-RCIS (rev24a).zip \| 6.8 MB CAD-Dateien ZIP IGS IGS_WE-RCIS_7847239015 (rev1).igs \| 638.7 KB STP STP_WE-RCIS_7847239015 (rev1).stp \| 331.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22.6	8.2	6.4	2	1.41	17.5	1.1	105
7847232045	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIS (rev24a).IntLib \| 412.5 KB ZUK Cadstar_WE-RCIS (rev21a).zip \| 5.2 KB CDS Cadence_WE-RCIS (rev24a).zip \| 6.8 MB EAG Eagle_WE-RCIS (rev20a).lbr \| 20.3 KB CAD-Dateien ZIP IGS IGS_WE-RCIS_7847232045 (rev1).igs \| 931.5 KB STP STP_WE-RCIS_7847232045 (rev1).stp \| 615.6 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIS (rev24a).zip \| 3.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	25	11.5	6	1.5	4.45	12	3.8	40

Artikel Nr.	Datenblatt
7847227027	SPEC
7847227010	SPEC
7847229020	SPEC
7847225100	SPEC
7847239015	SPEC
7847232045	SPEC
