WE-RCIT Rod Core Inductor THT | Automotive | Würth Elektronik Produktkatalog

ÜbersichtAlle Produktbereiche ProduktbereichAutomotive ProduktgruppeFunkentstördrosseln ProduktserieWE-RCIT Rod Core Inductor THT

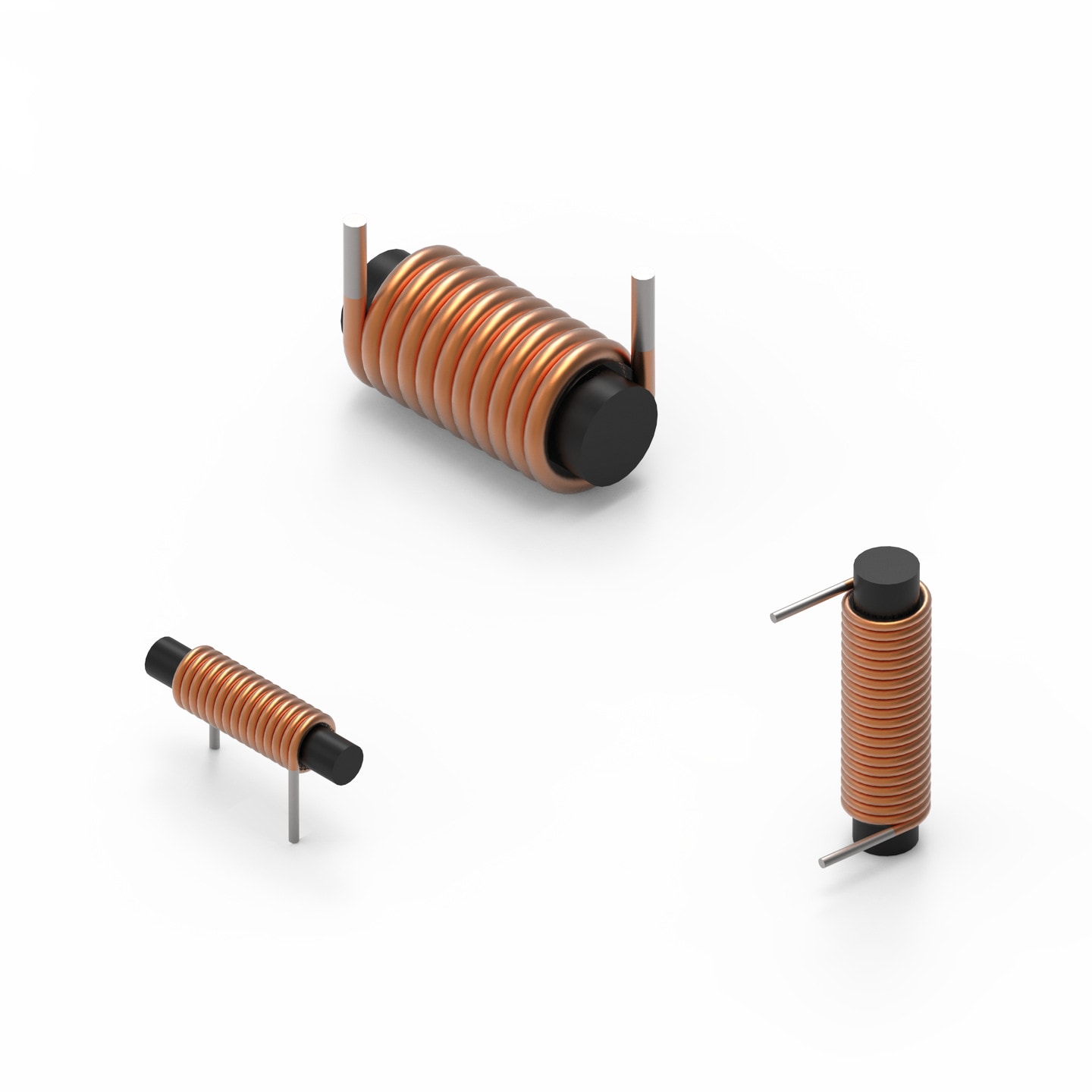

WE-RCIT Rod Core Inductor THT. Sehr zuverlässige mechanische Konstruktion. Betriebstemperatur bis zu +150ºC. Automotive approved.

Datenblatt

SPEC
Seriesdatasheet_WE-RCIT_V1 (rev1).pdf
|
5.5 MB

LTSpice-Dateien

LT
LTSpice_WE-RCIT (rev22a).zip
|
2 KB

Merkmale

Hohe Strombelastbarkeit
Sehr zuverlässige mechanische Konstruktion
Sehr hohe magnetische Sättigung
Betriebstemperatur bis zu +150ºC
Automotive approved

Anwendung

Standard Filteranwendungen
EMC-Entstörung in Motorantriebssystemen
In der Gesamtanwendung in Infotainment-Systemen

Certification
REACh Approval	Conform or declared [(EC)1907/2006]
RoHS Approval	Compliant [2011/65/EU&2015/863]

Artikeldaten

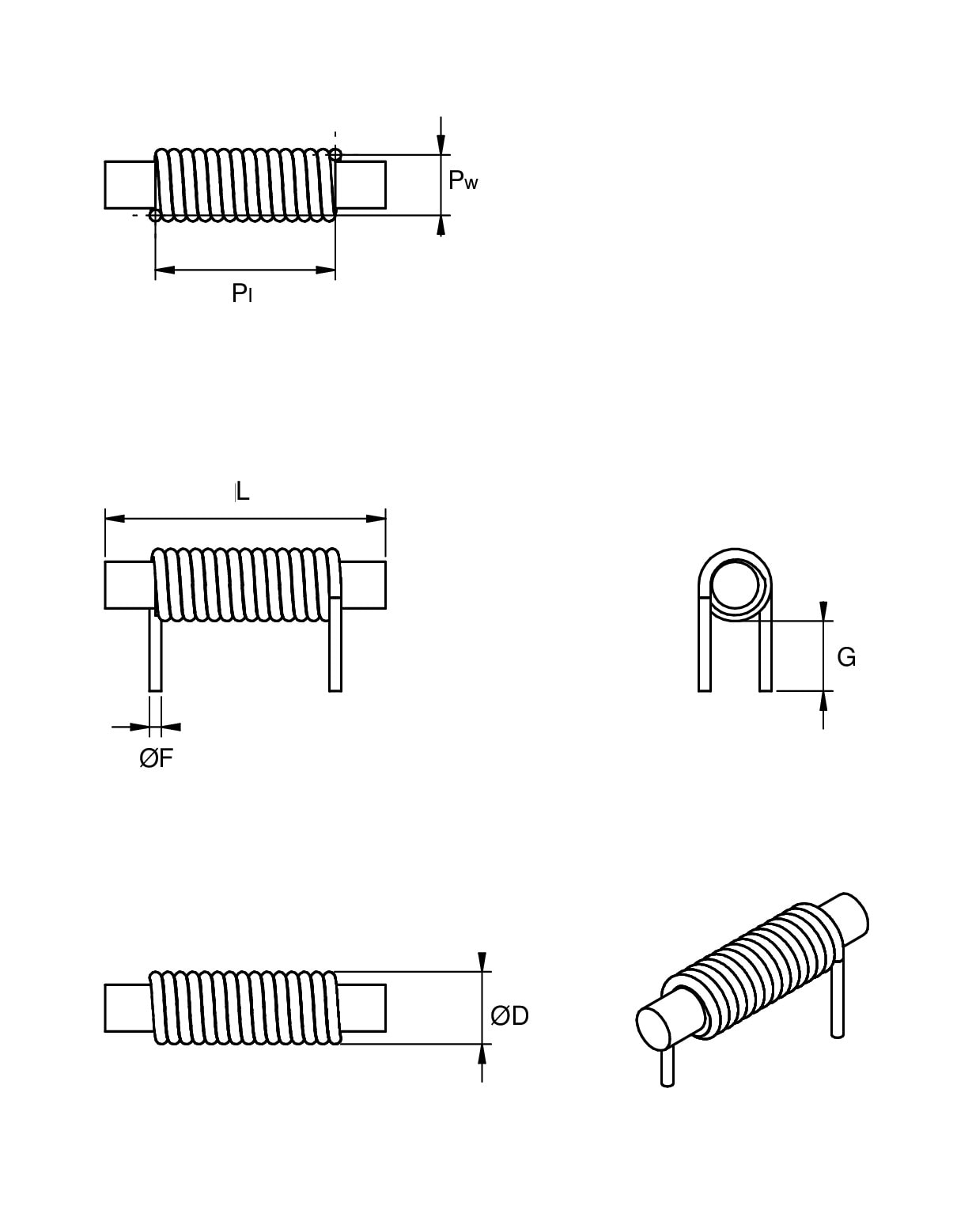

Artikel Nr.	Datenblatt	Downloads	Status	L (mm)	P_l (mm)	Ø D (mm)	P_w (mm)	G (mm)	Ø F (mm)	L (µH)	I_R (A)	R_DC (mΩ)	f_res (MHz)	Design Kit	Muster
7847110020	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIS-7847110020 (rev1).igs \| 607.3 KB STP Download_STP_WE-RCIS-7847110020 (rev1).stp \| 295.5 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12.3	7.7	3.2	2.6	3	0.5	2	4	11	290	784713
7847111020	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIT-7847111020 (rev1).igs \| 570.8 KB STP Download_STP_WE-RCIT-7847111020 (rev1).stp \| 251.9 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	9.6	5.9	4.9	3	0.8	2	7	6.5	180	784713
7847120060	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIT-7847120060 (rev1).igs \| 840.9 KB STP Download_STP_WE-RCIT-7847120060 (rev1).stp \| 417 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15.4	11.5	4.2	3.6	3	0.5	6	3.4	22	140	784713
7847121020	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIT-7847121020 (rev1).igs \| 497.4 KB STP Download_STP_WE-RCIT-7847121020 (rev1).stp \| 224.5 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15.4	12.2	7.6	6.3	3	1.12	2	10	3.8	150	784713
7847111100	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIT-7847111100 (rev1).igs \| 971.4 KB STP Download_STP_WE-RCIT-7847111100 (rev1).stp \| 497.3 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18.5	13.5	5.2	4.6	3	0.5	10	3	33	90	784713
7847121060	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIT-7847121060 (rev1).igs \| 821.5 KB STP Download_STP_WE-RCIT-7847121060 (rev1).stp \| 386.3 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20.5	14.7	6.9	5.9	3	0.8	6	6.4	11.7	95	784713
7847121100	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIT-7847121100 (rev1).igs \| 1018.3 KB STP Download_STP_WE-RCIT-7847121100 (rev1).stp \| 485.6 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22.5	18.8	6.9	5.9	3	0.8	10	5.5	15.1	80	784713
7847131020	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIT-7847131020 (rev1).igs \| 491.6 KB STP Download_STP_WE-RCIT-7847131020 (rev1).stp \| 206.9 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	25.7	17.5	10	8	3	1.8	2	15	1.7	110	784713
7847131060	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIT-7847131060 (rev1).igs \| 687.9 KB STP Download_STP_WE-RCIT-7847131060 (rev1).stp \| 313.6 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	25.7	18	8.6	7.3	3	1.12	6	10	6.5	80	784713
7847132060	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIT-7847132060 (rev1).igs \| 699.5 KB STP Download_STP_WE-RCIT-7847132060 (rev1).stp \| 283.9 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	30	24.9	14	12	3	1.8	6	15	3.5	55	784713
7847132100	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIT-7847132100 (rev1).igs \| 807.5 KB STP Download_STP_WE-RCIT-7847132100 (rev1).stp \| 348.8 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	30.8	29.2	16	14	3	1.7	10	15	5.7	40	784713
7847131100	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIT-7847131100 (rev1).igs \| 934.5 KB STP Download_STP_WE-RCIT-7847131100 (rev1).stp \| 429.6 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	30.9	24.9	8.6	7.3	3	1.12	10	10	8.8	50	784713

Artikel Nr.	Datenblatt
7847110020	SPEC
7847111020	SPEC
7847120060	SPEC
7847121020	SPEC
7847111100	SPEC
7847121060	SPEC
7847121100	SPEC
7847131020	SPEC
7847131060	SPEC
7847132060	SPEC
7847132100	SPEC
7847131100	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	L (mm)	P_l (mm)	Ø D (mm)	P_w (mm)	G (mm)	Ø F (mm)	L (µH)	I_R (A)	R_DC (mΩ)	f_res (MHz)	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WE-RCIT Rodcore Inductor THT
