Merkmale
- Bewährte, flexible Kabelfixierung aus eigener Entwicklung
- Kabelvorfixierung erleichtern das Verarbeiten
- Kabeleinklemmschutz

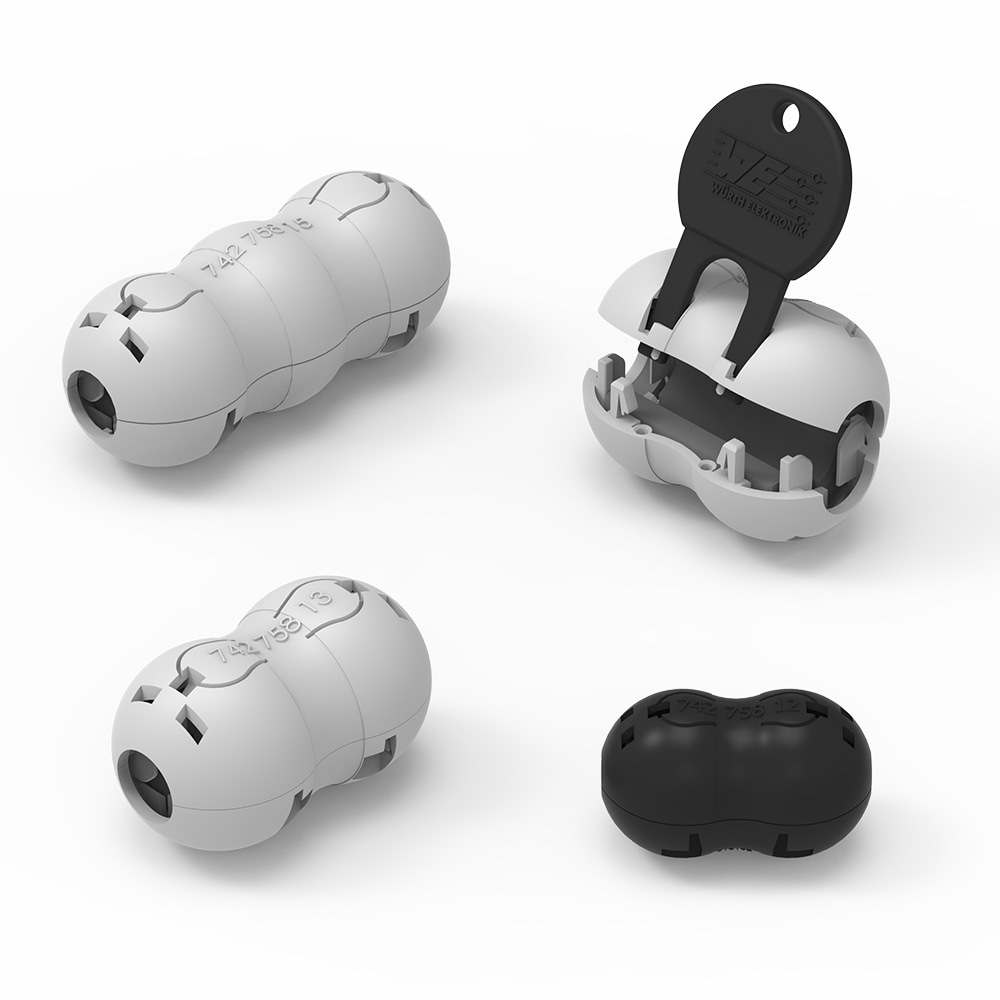

- Innenliegender Verschluss mit Schlüsseltechnologie WE-STAR-KEY (Schlüssel) verhindert unbefugtes Entfernen vom Kabel
- Jeder Musterlieferung liegt ein Schlüssel bei
- Klassifizierung der Kunststoffgehäuse: UL94 V0
- Betriebstemperatur: –25 °C bis +105 °C
- Kernmaterial: NiZn
Anwendung
- EMV-Ferrit zur nachträglichen Entstörung im Frequenzbereich von 1 MHz bis 1 GHz

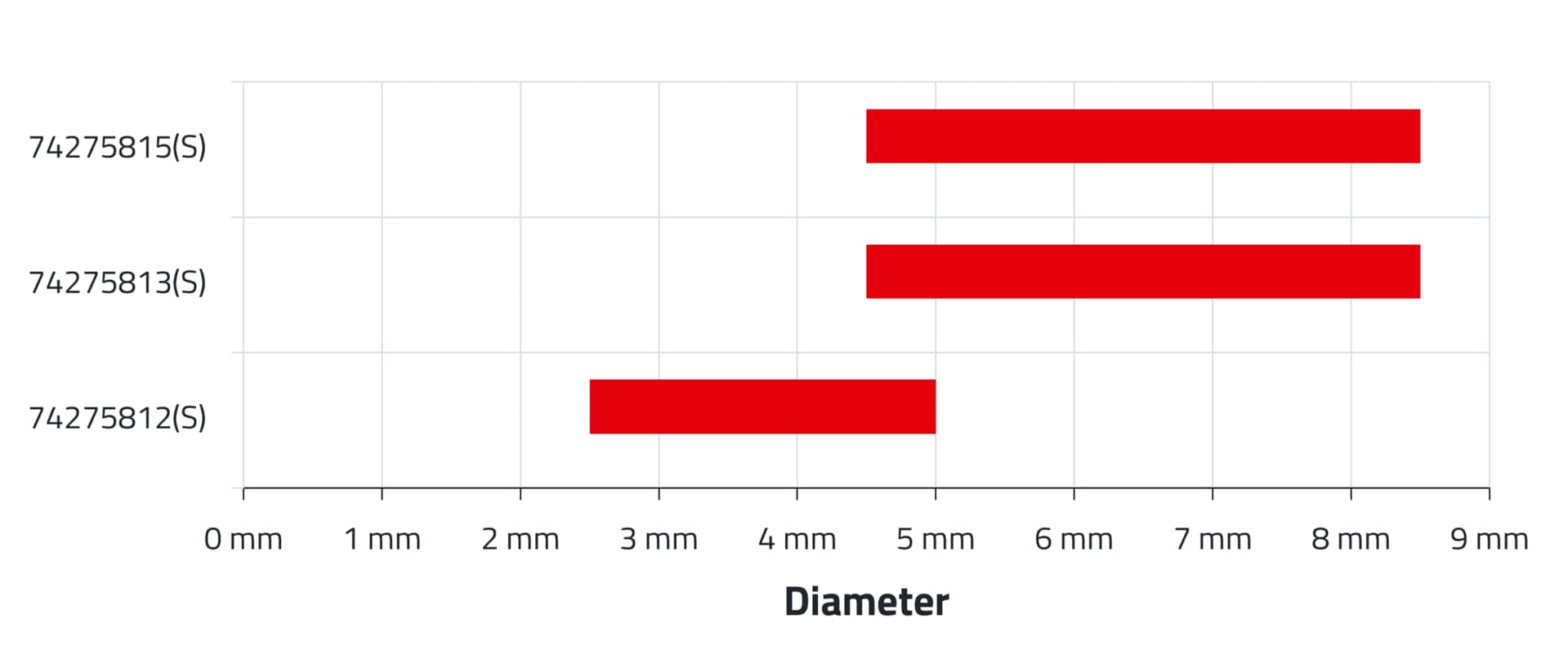

- Befestigung an Rundkabeln mit Durchmesser 2,5 mm bis 8,5 mm oder durch mehrmalige Kabeldurchführung
- Wiederverwendbar durch die STAR-KEY-Technologie, daher ideal für Test- und Messzwecke in EMV-Laboren
Artikeldaten

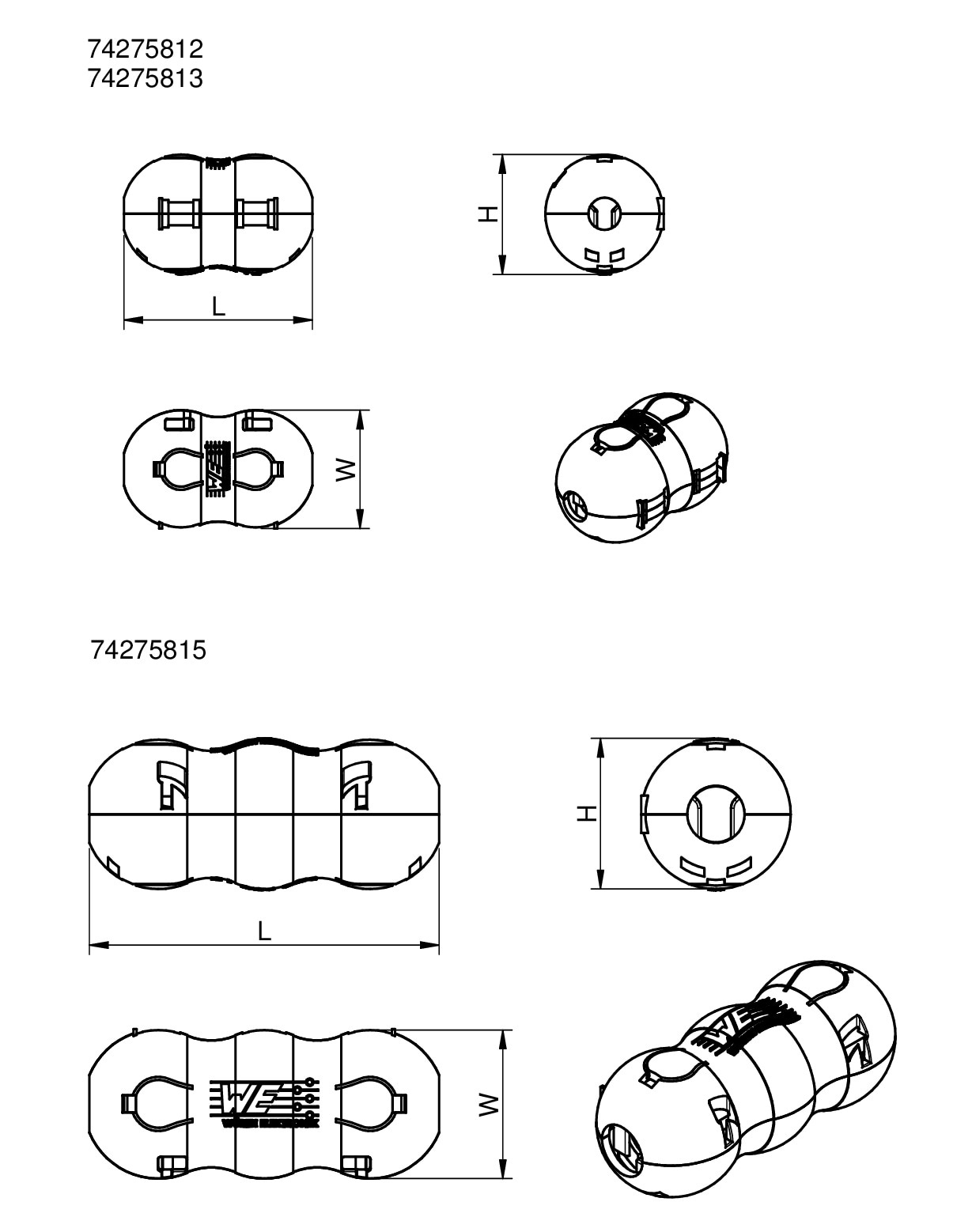

| Artikel Nr. | Datenblatt | Simulation | Downloads | Status | Ø Kabel (mm) | Z @ 25 MHz 1 Windung (Ω) | Z @ 100 MHz 1 Windung (Ω) | Material | L (mm) | W (mm) | H (mm) | Farbe | Sicherheitsschlüssel | Alpha-Rack | Design Kit | Muster | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | 74275812 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 3 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 2.5 - 5 | 125 | 200 | 4 W 620 | 30.3 | 18.4 | 19 | Grau | 74271 | 742707001 | 742711 | ||
 | 74275812S | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 3 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 2.5 - 5 | 125 | 200 | 4 W 620 | 30.3 | 18.4 | 19 | Schwarz | 74271 | – | 742711 | ||
 | 74275813 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 3 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 4.5 - 8.5 | 120 | 200 | 4 W 620 | 39.2 | 23.4 | 24 | Grau | 74271 | 742707001 | 742711 | ||
 | 74275815 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 3 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 4.5 - 8.5 | 180 | 350 | 4 W 620 | 56.2 | 23.4 | 24 | Grau | 74271 | 742707001 | 742711 | ||
 | 74275813S | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 3 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 4.5 - 8.5 | 120 | 200 | 4 W 620 | 39.2 | 23.4 | 24 | Schwarz | 74271 | – | 742711 | ||
 | 74275815S | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 3 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 4.5 - 8.5 | 180 | 350 | 4 W 620 | 56.2 | 23.4 | 24 | Schwarz | 74271 | – | 742711 |
| Artikel Nr. | Datenblatt | Simulation | |
|---|---|---|---|
| 74275812 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
| 74275812S | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
| 74275813 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
| 74275815 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
| 74275813S | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | |
| 74275815S | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. |
| Muster |
|---|
| Artikel Nr. | Datenblatt | Simulation | Downloads | Status | Ø Kabel (mm) | Z @ 25 MHz 1 Windung (Ω) | Z @ 100 MHz 1 Windung (Ω) | Material | L (mm) | W (mm) | H (mm) | Farbe | Sicherheitsschlüssel | Alpha-Rack | Design Kit | Muster |
|---|
