WE-STAR-TEC LFS

Low Frequency Specialist

WE-STAR-TEC LFS

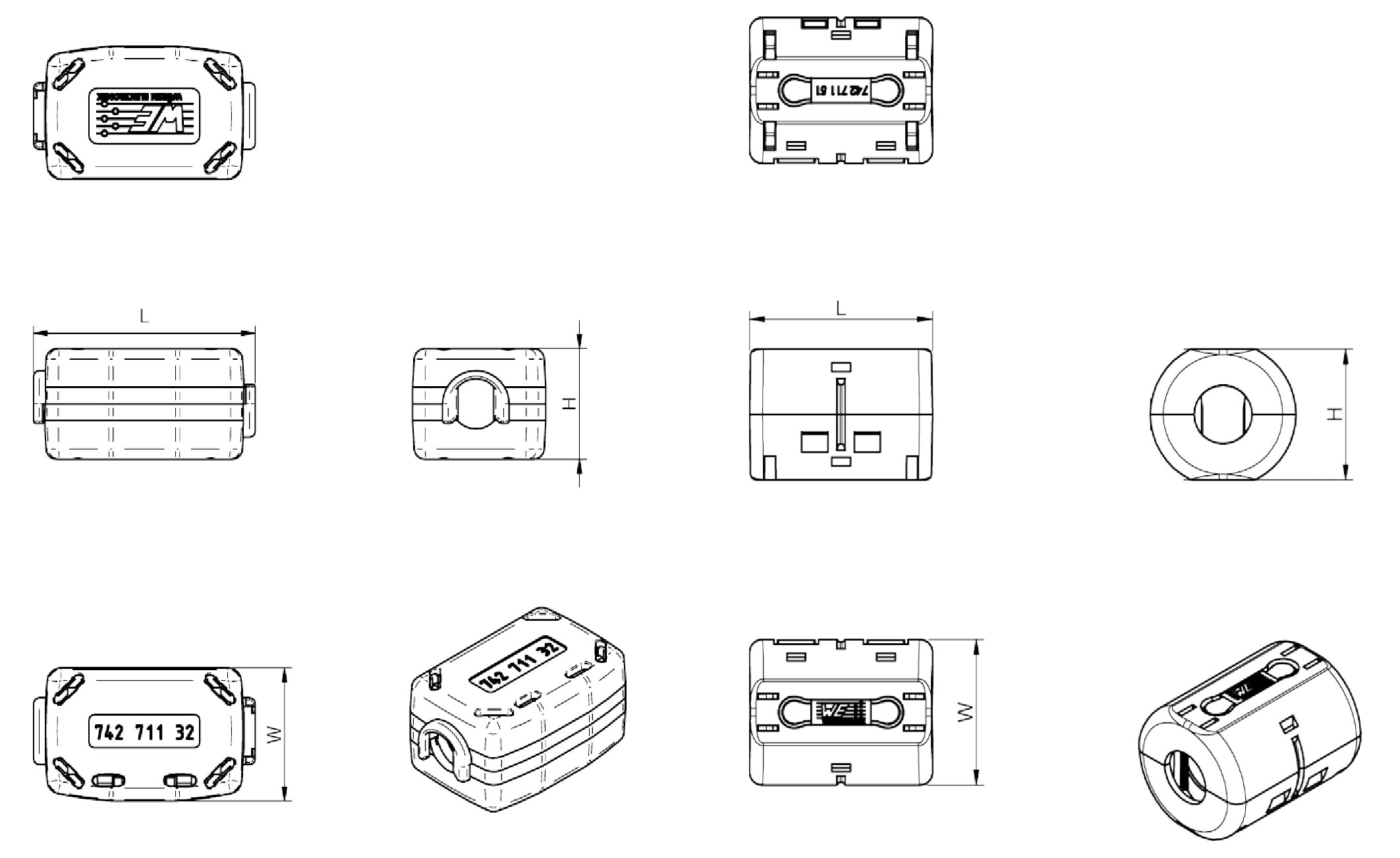

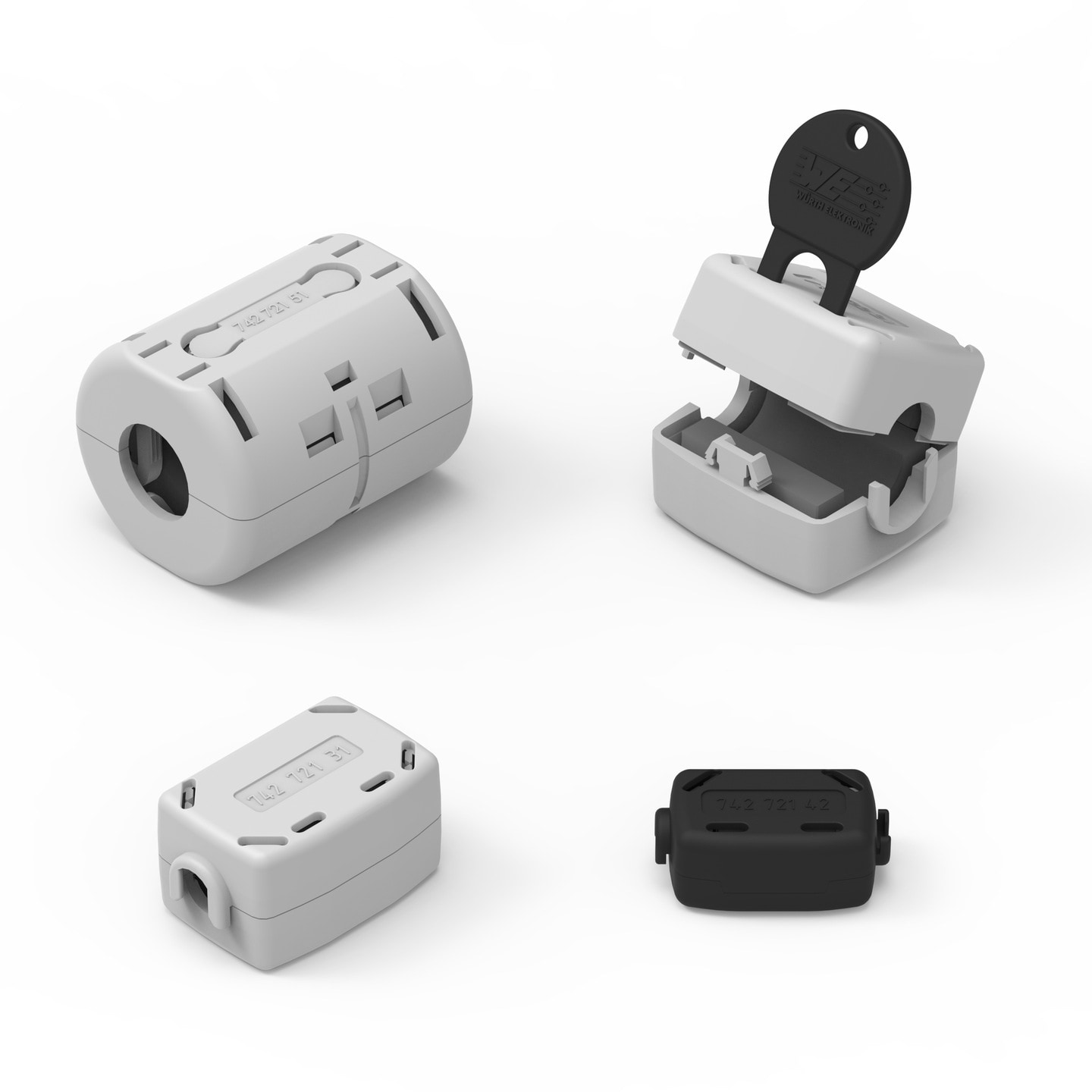

Merkmale

  • Bewährte, flexible Kabelfixierung aus eigener Entwicklung
  • Kabelvorfixierung erleichtert das Verarbeiten
  • Kabeleinklemmschutz
  • Innenliegender Verschluss mit Schlüsseltechnologie WE-STAR-KEY (Schlüssel) verhindert unbefugtes Entfernen vom Kabel
  • Jeder Musterlieferung liegt ein Schlüssel bei
  • Klassifizierung der Kunststoffgehäuse: UL94 V0
  • Betriebstemperatur: –25 °C bis +105 °C
  • Kernmaterial: MnZn

Anwendung

  • Für spezielle Anwendungen im Niederfrequenzbereich zwischen 300 kHz – 30 MHz
  • Optimal bei Anwendungen mit variierendem Kabeldurchmesser
  • Entstörung der EVGs (z.B. Neonröhren) in der Lichtindustrie
  • Wiederverwendbar durch die STAR-KEY-Technologie, daher ideal für Test- und Messzwecke in EMV-Laboren

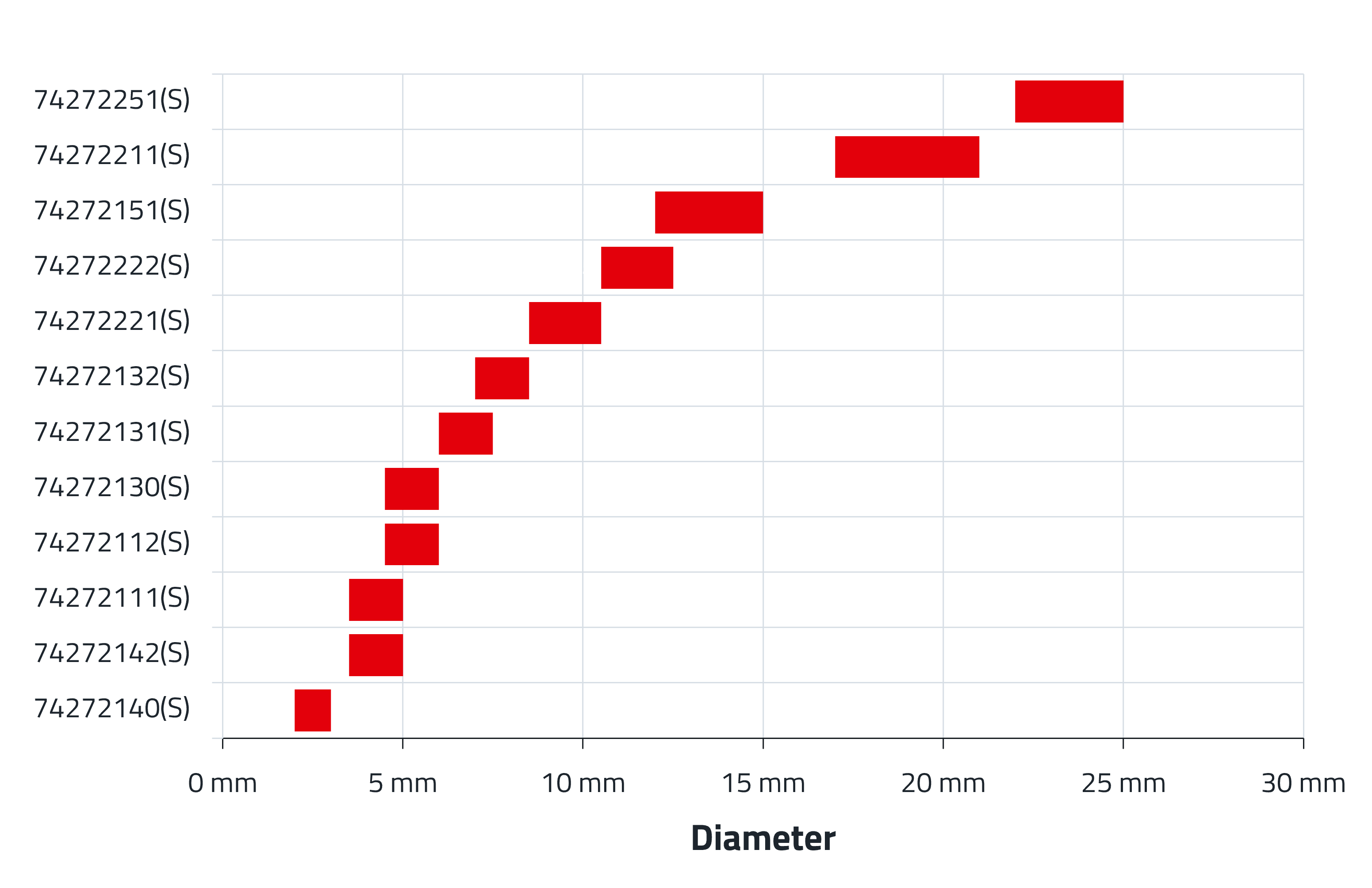

Artikeldaten

Artikel Nr. Daten­blatt Simu­lation DownloadsØ Kabel
(mm)
Z @ 300 kHz
1 Windung
(Ω)
Z @ 1 MHz
1 Windung
(Ω)
Z @ 10 MHz
1 Windung
(Ω)
MaterialL
(mm)
W
(mm)
H
(mm)
FarbeSicherheitsschlüsselDesign KitAlpha-RackSTAR-CLIP Befestigung Muster
74272142SPEC
2 Dateien 3.5 - 5 5 20 65 8 W 5000 32.6 19 13 Grau74271
742711
742707001
74272131SPEC
2 Dateien 6 - 7.5 10 35 62 8 W 5000 40 24 20 Grau74271
742711
742707001
7427713
74272132SPEC
2 Dateien 7 - 8.5 10 35 62 8 W 5000 40 24 20 Grau74271
742711
742707001
7427713
74272221SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

2 Dateien 8.5 - 10.5 12 45 40 8 W 5000 41.6 33.5 28.4 Grau74271
742711
742707001
7427722
74272222SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

2 Dateien 10.5 - 12.5 12 45 40 8 W 5000 41.6 33.5 28.4 Grau74271
742711
742707001
7427722
74272151SPEC
2 Dateien 12 - 15 17 73 33 8 W 5000 48.4 38.8 35 Grau74271
742707001
74272211SPEC
2 Dateien 17 - 21 19 94 34 8 W 5000 55.4 46.5 43 Grau74271
742707001
74272251SPEC
1 Dateien 22 - 25 27 63 31 8 W 5000 61.3 59.5 55 Grau74271
742707001
Artikel Nr. Daten­blatt Simu­lation
74272142SPEC
74272131SPEC
74272132SPEC
74272221SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

74272222SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

74272151SPEC
74272211SPEC
74272251SPEC
Muster
Artikel Nr. Daten­blatt Simu­lation DownloadsØ Kabel
(mm)
Z @ 300 kHz
1 Windung
(Ω)
Z @ 1 MHz
1 Windung
(Ω)
Z @ 10 MHz
1 Windung
(Ω)
MaterialL
(mm)
W
(mm)
H
(mm)
FarbeSicherheitsschlüsselDesign KitAlpha-RackSTAR-CLIP Befestigung Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:
