WL-SDCB SMT Photodiode Chip Black

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart
0805		2	1.3	0.8	-

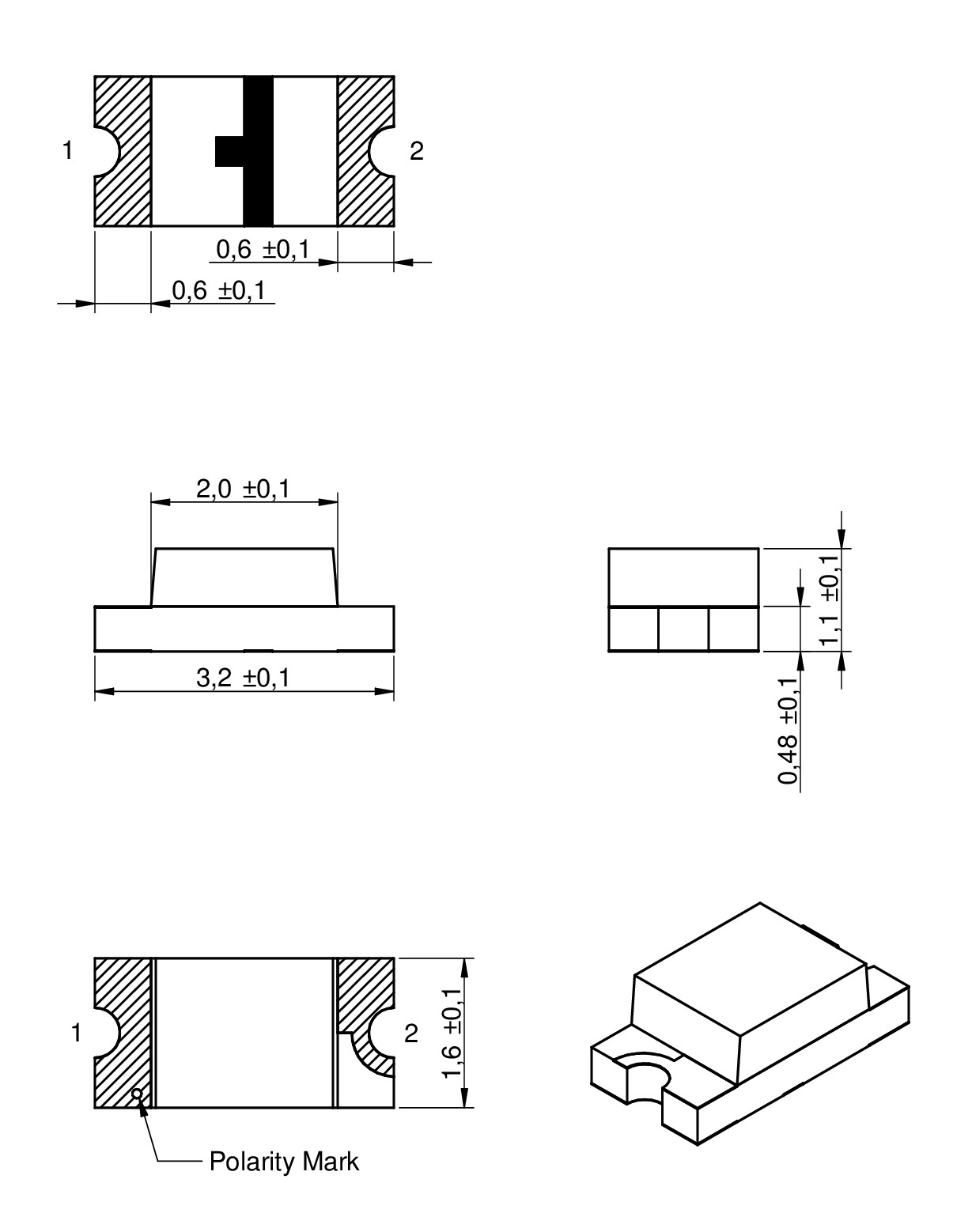

1206		3.2	1.6	1.1	SMT

Merkmale

Standard Baugröße 1206
Weiter Abstrahlwinkel
Schnelle Schaltzeiten
Hohe Empfindlichkeit

Anwendung

IR Datenübetragung
Touch Screen
Kopierer
Spielekonsolen
Sicherheitssysteme

Artikeldaten

Alle

0805

1206

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Peak typ.} (nm)	λ_min. (nm)	λ_max. (nm)	I_{P typ.} (µA)	I_{D max.} (nA)	2θ_{50% typ.} (°)	Muster
	1541201EEA400	SPEC		5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SDCB (rev22b).IntLib \| 65.5 KB CDS Cadence_WL-SDCB (rev19a).zip \| 213.4 KB EAG Eagle_WL-SDCB (rev20b).lbr \| 17.9 KB CAD-Dateien ZIP IGS Download_IGS_1541201EEA400 (rev1).igs \| 443.3 KB STP Download_STP_1541201EEA400 (rev1).stp \| 104.7 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	940	700	1100	1.8	10	140
	1540801EEA300	SPEC		5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SDCB (rev22b).IntLib \| 65.5 KB CDS Cadence_WL-SDCB (rev19a).zip \| 213.4 KB EAG Eagle_WL-SDCB (rev20b).lbr \| 17.9 KB CAD-Dateien ZIP IGS Download_IGS_1540801EEA300 (rev1).igs \| 559.4 KB STP Download_STEP_1540801EEA300 (rev1).stp \| 122.9 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	940	700	1100	1	10	130

	Artikel Nr.	Datenblatt	Simulation
	1541201EEA400	SPEC
	1540801EEA300	SPEC

Muster

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Peak typ.} (nm)	λ_min. (nm)	λ_max. (nm)	I_{P typ.} (µA)	I_{D max.} (nA)	2θ_{50% typ.} (°)	Muster
