WL-STTW SMT Phototransistor Top Waterclear | Optoelektronik | Würth Elektronik Produktkatalog

ÜbersichtAlle Produktbereiche ProduktbereichOptoelektronik ProduktgruppeInfrared ProduktfamiliePhototransistoren TypPLCC Type ProduktserieWL-STTW SMT Phototransistor Top Waterclear

WL-STTW SMT Phototransistor Top Waterclear

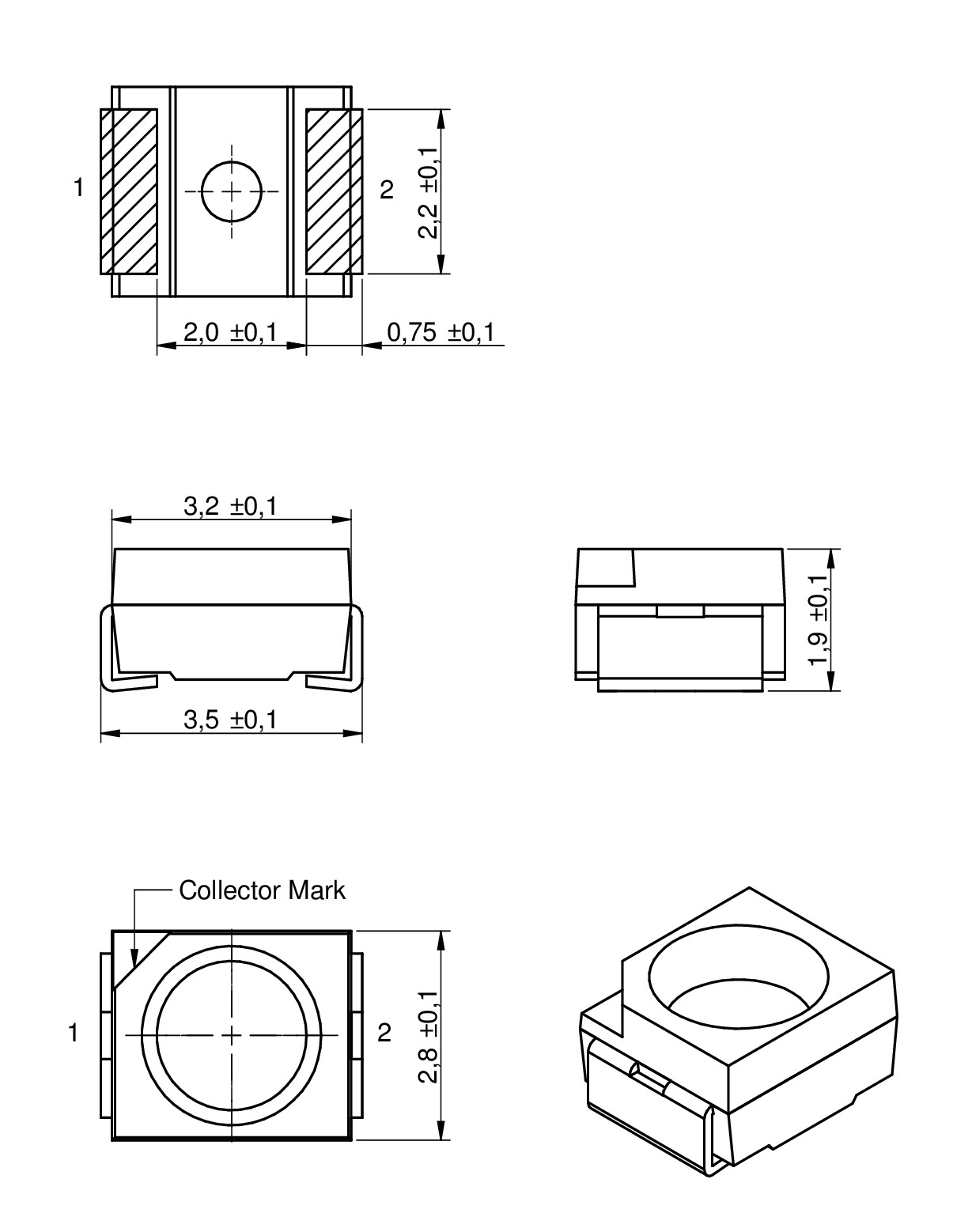

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart
3528		3.5	2.8	1.9	SMT

LTSpice-Dateien

LT
LTspice_WL-STTW (rev24a).zip
|
1.8 KB

Merkmale

Hohe Empfindlichkeit
Schnelle Schaltzeiten
Perfekt in Kombination mit IR und sichtbaren Emittern
Kompatible mit automatisierten Bestückungsautomaten
Hohe Zuverlässigkeit
Standard PLCC 2 Bauform

Anwendung

Lichtsensoren
Positionssensoren
Zähler
Schalter
Encoder
Photointerrupter

Artikeldaten

3528

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Peak typ.} (nm)	λ_min. (nm)	λ_max. (nm)	I_{CE.P min.} (mA)	I_{CE.P typ.} (mA)	I_{CEO.Dark max.} (nA)	Chiptechnologie	2θ_{50% typ.} (°)	Muster
1541411NBA210	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-STTW (rev22b).IntLib \| 56.5 KB CDS Cadence_WL-STTW (rev19a).zip \| 179.6 KB EAG Eagle_WL-STTW (rev20b).lbr \| 14.5 KB CAD-Dateien ZIP IGS Download_IGS_1541411NBA210 (rev1).igs \| 690.8 KB STP Download_STP_1541411NBA210 (rev1).stp \| 191.7 KB Elektrische Modelle ZIP PSP PSpice_WL-STTW (rev24a).zip \| 3.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	940	400	1100	0.6	3.1	100	Si	120

Artikel Nr.	Datenblatt	Simulation
1541411NBA210	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Peak typ.} (nm)	λ_min. (nm)	λ_max. (nm)	I_{CE.P min.} (mA)	I_{CE.P typ.} (mA)	I_{CEO.Dark max.} (nA)	Chiptechnologie	2θ_{50% typ.} (°)	Muster
