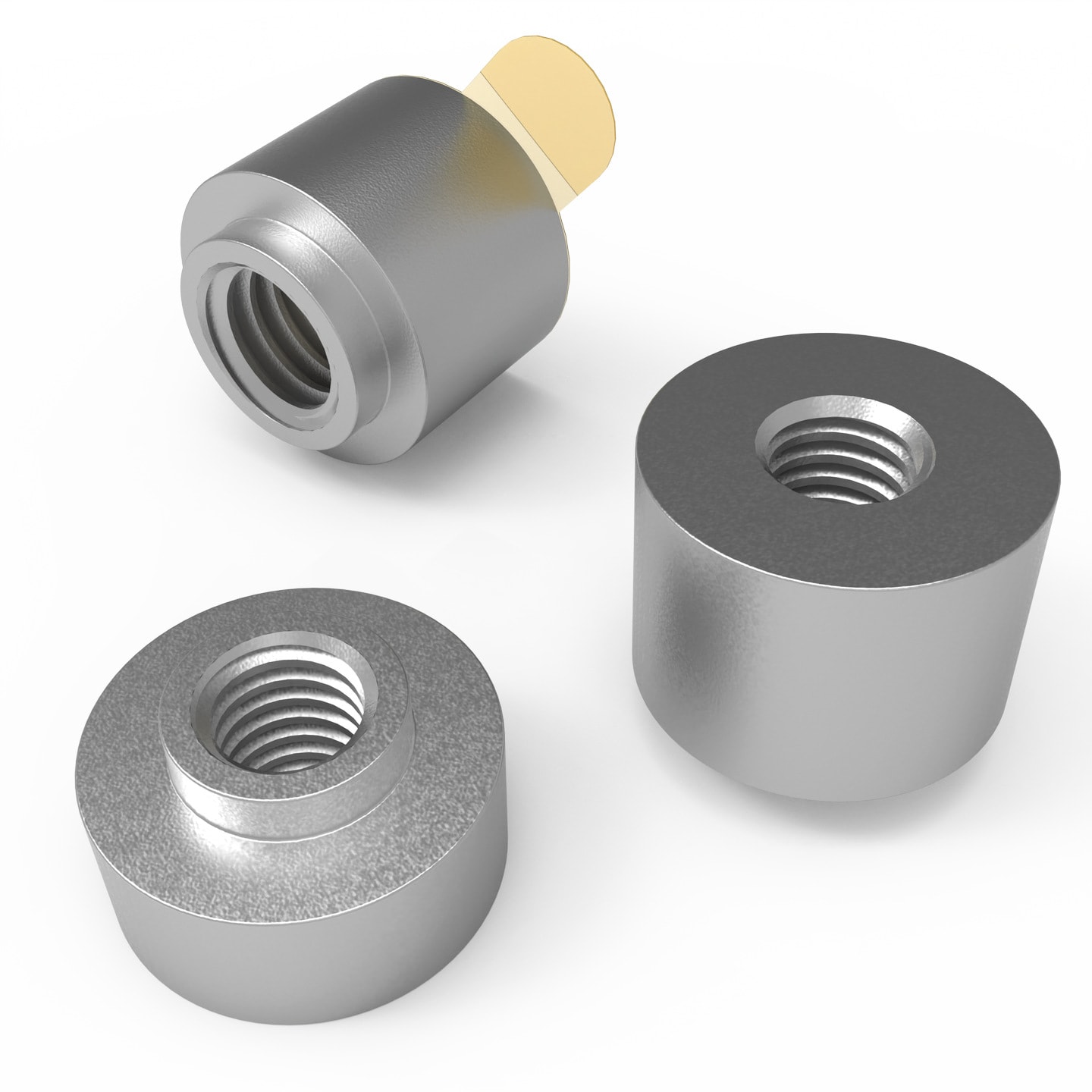

WP-SMBU REDCUBE SMT with internal through-hole thread

Anwendung

Lötbare Wire-to-Board Verbindungen im Hochstrombereich mit Fokus auf automatisierte Bestückung
IMS Leiterplatten oder One layer Anwendungen

General Information
Material	Messing
Oberfläche	Zinn
Betriebstemperatur	-55 °C up to +150 °C

Electrical Properties
I_{R 1}	50 A; 70 A

Packaging Properties
Verpackung	Lose; Tape and Reel

Application Notes

REDCUBE SMD Terminals Design Guide
PDF

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	H (mm)	Ø OD (mm)	I_{R 1} (A)	T_i	T_l (mm)	Design Kit
746600330	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMBU (rev22a).IntLib \| 372 KB CDS Cadence_WP-SMBU (rev19a).zip \| 3.2 MB EAG Eagle_WP-SMBU (rev20b).lbr \| 263.3 KB CAD-Dateien ZIP 3D 3D_746600330 (rev1).pdf \| 202.8 KB IGS Downloads_IGS_746600330 (rev1).igs \| 280.4 KB STP Downloads_STP_746600330 (rev1).stp \| 132 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	7	50	M3	4	–
746600330R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMBU (rev22a).IntLib \| 372 KB CDS Cadence_WP-SMBU (rev19a).zip \| 3.2 MB EAG Eagle_WP-SMBU (rev20b).lbr \| 263.3 KB CAD-Dateien ZIP 3D 3D_746600330 (rev1).pdf \| 202.8 KB IGS Downloads_IGS_746600330 (rev1).igs \| 280.4 KB STP Downloads_STP_746600330 (rev1).stp \| 132 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	7	50	M3	4	–
746600430	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMBU (rev22a).IntLib \| 372 KB CDS Cadence_WP-SMBU (rev19a).zip \| 3.2 MB EAG Eagle_WP-SMBU (rev20b).lbr \| 263.3 KB CAD-Dateien ZIP 3D 3D_746600430 (rev1).pdf \| 241.4 KB IGS Downloads_IGS_746600430 (rev1).igs \| 342.8 KB STP Downloads_STP_746600430 (rev1).stp \| 1.1 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	7	50	M4	4	746701
746600430R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMBU (rev22a).IntLib \| 372 KB CDS Cadence_WP-SMBU (rev19a).zip \| 3.2 MB EAG Eagle_WP-SMBU (rev20b).lbr \| 263.3 KB CAD-Dateien ZIP 3D 3D_746600430 (rev1).pdf \| 241.4 KB IGS Downloads_IGS_746600430 (rev1).igs \| 342.8 KB STP Downloads_STP_746600430 (rev1).stp \| 1.1 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	7	50	M4	4	–
7466003	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMBU (rev22a).IntLib \| 372 KB CDS Cadence_WP-SMBU (rev19a).zip \| 3.2 MB EAG Eagle_WP-SMBU (rev20b).lbr \| 263.3 KB CAD-Dateien ZIP IGS 9774180960R (rev1).igs \| 312.1 KB STP 7466003 (rev1).stp \| 196.9 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	7	50	M3	6	–
7466004	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMBU (rev22a).IntLib \| 372 KB CDS Cadence_WP-SMBU (rev19a).zip \| 3.2 MB EAG Eagle_WP-SMBU (rev20b).lbr \| 263.3 KB CAD-Dateien ZIP IGS 9774180960R (rev1).igs \| 312.1 KB STP 7466004 (rev1).stp \| 1.1 MB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	7	50	M4	6	–
7466003R	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMBU (rev22a).IntLib \| 372 KB CDS Cadence_WP-SMBU (rev19a).zip \| 3.2 MB EAG Eagle_WP-SMBU (rev20b).lbr \| 263.3 KB CAD-Dateien ZIP IGS Download_IGS_7466003R (rev1).igs \| 354.1 KB STP Download_STP_7466003R (rev1).stp \| 196.9 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	7	50	M3	6	–
7466004R	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMBU (rev22a).IntLib \| 372 KB CDS Cadence_WP-SMBU (rev19a).zip \| 3.2 MB EAG Eagle_WP-SMBU (rev20b).lbr \| 263.3 KB CAD-Dateien ZIP IGS Download_IGS_7466004R (rev1).igs \| 451.7 KB STP Download_STP_7466004R (rev1).stp \| 1.1 MB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	7	50	M4	6	–
7466005	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMBU (rev22a).IntLib \| 372 KB CDS Cadence_WP-SMBU (rev19a).zip \| 3.2 MB EAG Eagle_WP-SMBU (rev20b).lbr \| 263.3 KB CAD-Dateien ZIP 3D 3D_7466005 (rev1).pdf \| 332.4 KB IGS Downloads_IGS_7466005 (rev1).igs \| 462.7 KB STP Downloads_STP_7466005 (rev1).stp \| 1.1 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	9	70	M5	6	–
7466005R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMBU (rev22a).IntLib \| 372 KB CDS Cadence_WP-SMBU (rev19a).zip \| 3.2 MB EAG Eagle_WP-SMBU (rev20b).lbr \| 263.3 KB CAD-Dateien ZIP 3D 3D_7466005 (rev1).pdf \| 332.4 KB IGS Downloads_IGS_7466005 (rev1).igs \| 462.7 KB STP Downloads_STP_7466005 (rev1).stp \| 1.1 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	9	70	M5	6	–

	Artikel Nr.	Datenblatt
	746600330	SPEC
	746600330R	SPEC
	746600430	SPEC
	746600430R	SPEC
	7466003	SPEC
	7466004	SPEC
	7466003R	SPEC
	7466004R	SPEC
	7466005	SPEC
	7466005R	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	H (mm)	Ø OD (mm)	I_{R 1} (A)	T_i	T_l (mm)	Design Kit	Muster

REDCUBE Terminals - Innovative High Power Contacts

REDCUBE Terminals - 4power!

REDCUBE Terminals bieten einen höchst zuverlässigen Hochstromanschluss auf der Leiterplatte. Geringe Übergangswiderstände garantieren eine minimale Eigenerwärmung. Vier Bauformen decken alle führenden Bestückungstechnologien ab und ermöglichen eine Vielzahl von Anwendungsmöglichkeiten.

Eigenschaften:

Höchste Flexibilität durch vielfältige Anschlusstechnologien
Extreme Stromtragfähigkeit von bis zu 500 A
Vielfältige Wire-to-Board und Board-to-Board Lösungen
Minimaler Übergangswiderstand
Außergewöhnlich hohe mechanische Stabilität

REDCUBE SMD & THR

Anwendungen, Eigenschaften & Ausführung

Anwendungen

REDCUBE SMD und THR sind das Resultat der stetig wachsenden Nachfrage nach Hochstromkontakten in Kombination mit einem vollautomatisierten und zeitsparenden Verarbeitungsprozess.

Wire-to-Board und Board-to-Board Hochstromverbindungen
90° Montage von Kabelanschlüssen, Leiterplatten oder Gehäusen

Überzeugende Eigenschaften

REDCUBE SMD werden großflächig an das Lötpad angebunden. Dies gewährleistet niedrige Übergangswiderstände, geringe Eigenerwärmung und begünstigt das Gesamttemperaturverhalten auf der Leiterplatte. Dadurch wird eine hohe Packungsdichte erreicht.

Einfache und schnelle automatisierte Bestückung
Hohe Packungsdichte und geringe Bauhöhe
Effizienter und zeitsparender Lötprozess
90° Montage von Kabelanschlüssen, Leiterplatten oder Gehäusen
Tape & Reel

Spezielle Ausführung

Das spezielle Design von REDCUBE THR sorgt für beste Löteigenschaften und mechanische Stabilität. REDCUBE THR werden aus dem Vollen gefräst und haben ein deutlich höheres Anzugsmoment als Bauteile mit gestanzten Kontakten. Neben REDCUBE THR bietet kein anderes vergleichbares Bauteil auf dem Markt Stromtragfähigkeit in dieser Höhe verbunden mit der vollautomatischen Bestückung.
