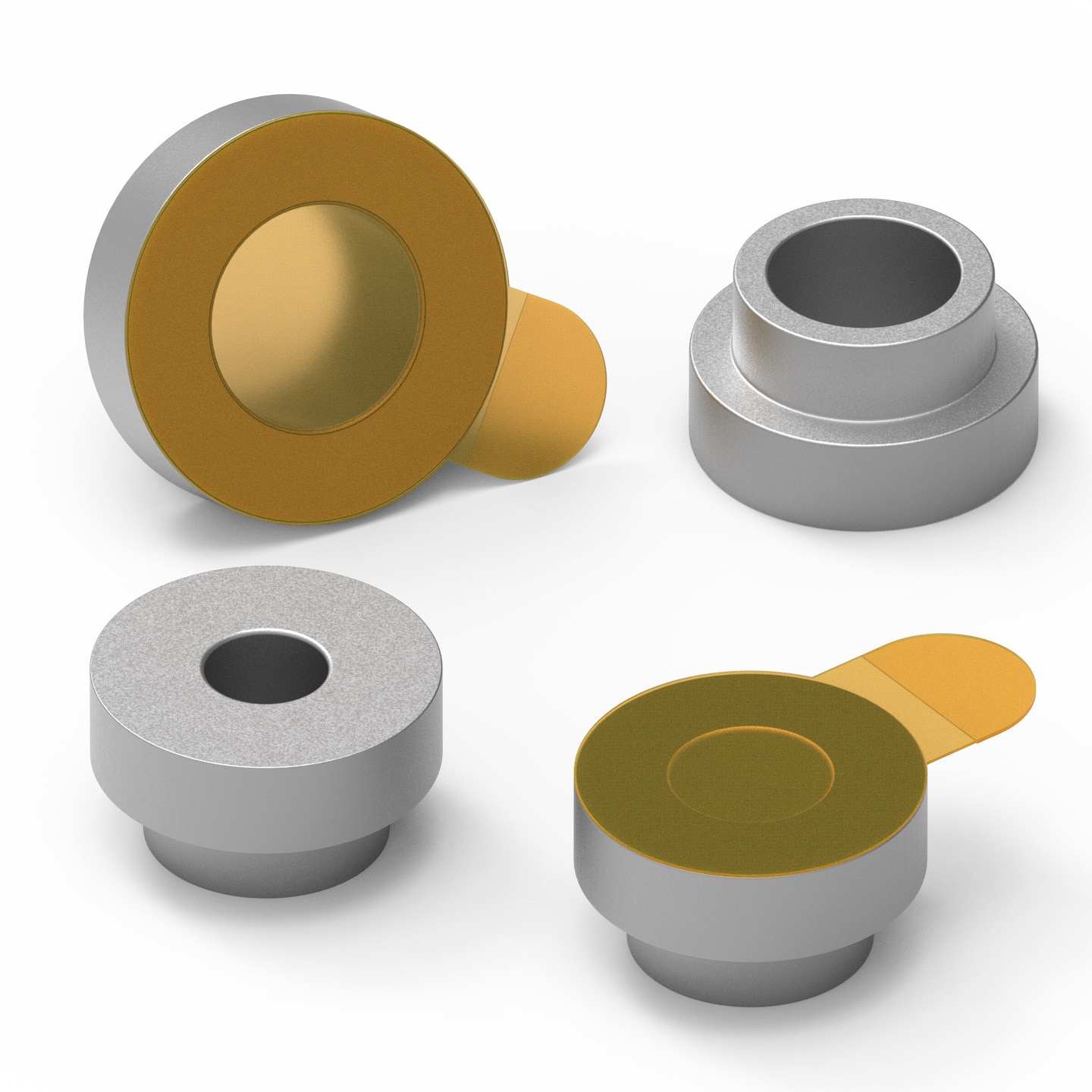

WP-SMRT REDCUBE SMT Reverse with internal through-hole

Anwendung

Lötbare Wire-to-Board Verbindungen im Hochstrombereich mit Fokus auf automatisierte Bestückung
IMS Leiterplatten oder One layer Anwendungen

General Information
Material	Messing
Oberfläche	Zinn
Betriebstemperatur	-55 °C up to +150 °C

Electrical Properties
I_{R 1}	85 A

Packaging Properties
Verpackung	Lose; Tape and Reel

Application Notes

REDCUBE SMD Terminals Design Guide
PDF

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	H (mm)	H₁ (mm)	Ø ID (mm)	I_R (A)	T_l (mm)	Ø OD (mm)
746600135	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMRT (rev22a).IntLib \| 53.5 KB CDS Cadence_WP-SMRT (rev20a).zip \| 365 KB EAG Eagle_WP-SMRT (rev20b).lbr \| 156.2 KB CAD-Dateien ZIP 3D 3D_746600135 (rev1).pdf \| 30.9 KB IGS download_IGS_746600135 (rev1).igs \| 55.8 KB STP Download_STEP_746600135 (rev1).stp \| 7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	5.6	3.5	85	5.6	10
746600145	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMRT (rev22a).IntLib \| 53.5 KB CDS Cadence_WP-SMRT (rev20a).zip \| 365 KB EAG Eagle_WP-SMRT (rev20b).lbr \| 156.2 KB CAD-Dateien ZIP 3D 3D_746600145 (rev1).pdf \| 31.4 KB IGS Download_IGS_746600145 (rev1).igs \| 55.8 KB STP Download_STEP_746600145 (rev1).stp \| 7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	5.6	4.5	85	5.6	10
746600155	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMRT (rev22a).IntLib \| 53.5 KB CDS Cadence_WP-SMRT (rev20a).zip \| 365 KB EAG Eagle_WP-SMRT (rev20b).lbr \| 156.2 KB CAD-Dateien ZIP 3D 3D_746600155 (rev1).pdf \| 32.3 KB IGS Download_IGS_746600155 (rev1).igs \| 56 KB STP Download_STEP_746600155 (rev1).stp \| 7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	5.6	5.5	85	5.6	10
746600135R	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMRT (rev22a).IntLib \| 53.5 KB CDS Cadence_WP-SMRT (rev20a).zip \| 365 KB EAG Eagle_WP-SMRT (rev20b).lbr \| 156.2 KB CAD-Dateien ZIP 3D 3D_746600135 (rev1).pdf \| 30.9 KB IGS download_IGS_746600135 (rev1).igs \| 55.8 KB STP Download_STEP_746600135 (rev1).stp \| 7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	5.6	3.5	85	5.6	10
746600145R	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMRT (rev22a).IntLib \| 53.5 KB CDS Cadence_WP-SMRT (rev20a).zip \| 365 KB EAG Eagle_WP-SMRT (rev20b).lbr \| 156.2 KB CAD-Dateien ZIP 3D 3D_746600145 (rev1).pdf \| 31.4 KB IGS Download_IGS_746600145 (rev1).igs \| 55.8 KB STP Download_STEP_746600145 (rev1).stp \| 7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	5.6	4.5	85	5.6	10
746600155R	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMRT (rev22a).IntLib \| 53.5 KB CDS Cadence_WP-SMRT (rev20a).zip \| 365 KB EAG Eagle_WP-SMRT (rev20b).lbr \| 156.2 KB CAD-Dateien ZIP 3D 3D_746600155 (rev1).pdf \| 32.3 KB IGS Download_IGS_746600155 (rev1).igs \| 56 KB STP Download_STEP_746600155 (rev1).stp \| 7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	5.6	5.5	85	5.6	10
746600165	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMRT (rev22a).IntLib \| 53.5 KB CDS Cadence_WP-SMRT (rev20a).zip \| 365 KB EAG Eagle_WP-SMRT (rev20b).lbr \| 156.2 KB CAD-Dateien ZIP 3D 3D_746600165 (rev1).pdf \| 32.4 KB IGS IGS_746600165 (rev1).igs \| 60.9 KB STP STP_746600165 (rev1).stp \| 7.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	5.6	6.5	85	5.6	12
746600165R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-SMRT (rev22a).IntLib \| 53.5 KB CDS Cadence_WP-SMRT (rev20a).zip \| 365 KB EAG Eagle_WP-SMRT (rev20b).lbr \| 156.2 KB CAD-Dateien ZIP 3D 3D_746600165 (rev1).pdf \| 32.4 KB IGS IGS_746600165 (rev1).igs \| 60.9 KB STP STP_746600165 (rev1).stp \| 7.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	5.6	6.5	85	5.6	12

	Artikel Nr.	Datenblatt
	746600135	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	746600145	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	746600155	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	746600135R	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	746600145R	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	746600155R	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	746600165	SPEC
	746600165R	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	H (mm)	H₁ (mm)	Ø ID (mm)	I_R (A)	T_l (mm)	Ø OD (mm)	Muster

REDCUBE Terminals - Innovative High Power Contacts

REDCUBE Terminals - 4power!

REDCUBE Terminals bieten einen höchst zuverlässigen Hochstromanschluss auf der Leiterplatte. Geringe Übergangswiderstände garantieren eine minimale Eigenerwärmung. Vier Bauformen decken alle führenden Bestückungstechnologien ab und ermöglichen eine Vielzahl von Anwendungsmöglichkeiten.

Eigenschaften:

Höchste Flexibilität durch vielfältige Anschlusstechnologien
Extreme Stromtragfähigkeit von bis zu 500 A
Vielfältige Wire-to-Board und Board-to-Board Lösungen
Minimaler Übergangswiderstand
Außergewöhnlich hohe mechanische Stabilität

REDCUBE SMD & THR

Anwendungen, Eigenschaften & Ausführung

Anwendungen

REDCUBE SMD und THR sind das Resultat der stetig wachsenden Nachfrage nach Hochstromkontakten in Kombination mit einem vollautomatisierten und zeitsparenden Verarbeitungsprozess.

Wire-to-Board und Board-to-Board Hochstromverbindungen
90° Montage von Kabelanschlüssen, Leiterplatten oder Gehäusen

Überzeugende Eigenschaften

REDCUBE SMD werden großflächig an das Lötpad angebunden. Dies gewährleistet niedrige Übergangswiderstände, geringe Eigenerwärmung und begünstigt das Gesamttemperaturverhalten auf der Leiterplatte. Dadurch wird eine hohe Packungsdichte erreicht.

Einfache und schnelle automatisierte Bestückung
Hohe Packungsdichte und geringe Bauhöhe
Effizienter und zeitsparender Lötprozess
90° Montage von Kabelanschlüssen, Leiterplatten oder Gehäusen
Tape & Reel

Spezielle Ausführung

Das spezielle Design von REDCUBE THR sorgt für beste Löteigenschaften und mechanische Stabilität. REDCUBE THR werden aus dem Vollen gefräst und haben ein deutlich höheres Anzugsmoment als Bauteile mit gestanzten Kontakten. Neben REDCUBE THR bietet kein anderes vergleichbares Bauteil auf dem Markt Stromtragfähigkeit in dieser Höhe verbunden mit der vollautomatischen Bestückung.
